德内梅交流稳压器罐体结构

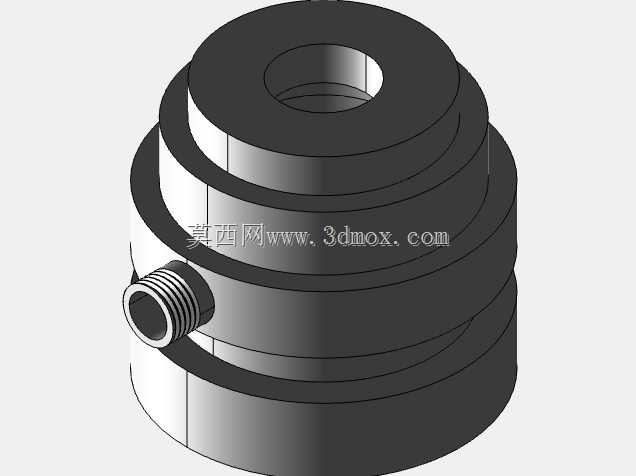

　　该结构呈现为一种立式圆筒形承压壳体，主体由多段直径逐级变化的环形筒体叠合而成，外轮廓形成明显的阶梯状层次。中心沿轴向保留贯通圆孔，用于内部铁芯、绕组或调节机构的穿装与定位；侧向伸出一段带外螺纹的短管接口，可作为介质进出、接线引出或检测管路连接端。

　　从设备用途看，这类结构常见于交流稳压装置中与绝缘、冷却、密封或压力补偿相关的罐体部件。稳压器在电网电压波动时维持输出稳定，内部往往同时包含电磁元件、绝缘介质和必要的热管理空间。圆筒形壳体能够较均匀地承受内部压力，阶梯外形则可在有限高度内区分不同功能腔段，例如上部容纳调节组件，中部布置主工作腔，下部提供沉淀、缓冲或安装支撑空间。

　　侧向螺纹接口的布置并非单纯造型处理。工程现场中，接口方向直接影响管路走向、维护空间和密封可靠性。该接口位于筒体下部侧方，轴线与主体轴线垂直，便于从设备侧面接入软管、硬管或阀件；外螺纹段采用多道牙型，配合螺母或管接头可形成可拆卸连接。接口根部与筒体相交处需要重点关注壁厚过渡，模型中通过连续实体表达，避免出现尖锐交界导致的应力集中。

　　主体层叠圆环的设计思路，一方面是通过不同外径形成装配定位面，相邻台阶可作为端盖、密封圈、压板或内部隔板的抵靠边界；另一方面，阶梯外圆也增强了壳体的抗弯刚度。对于薄壁圆筒，单纯增加壁厚会带来重量和材料成本上升，而合理设置环形凸台或分段加厚区，可在不显著增加整体质量的前提下提高局部承载能力。

　　轴向中心孔决定了内部元件的最大通过尺寸。进行结构选型时，需要核对绕组外径、绝缘套厚度、紧固件占用空间以及装配公差。孔壁与内部元件之间应保留足够间隙，既不能因间隙过大造成定位不稳，也不能因间隙过小导致装配干涉。若中心孔承担密封功能，还需在相应台阶处设置密封圈槽或压紧面；若仅作为穿装通道，则应重点保证孔口倒角和同轴度。

　　安装边界方面，模型整体高度由多层筒体叠加确定，底部最大外径构成主要支撑轮廓。实际布置时，设备周围应留出侧向接口的操作空间，尤其是螺纹接头拧紧所需的扳手空间；顶部中心孔上方也应保留拆装盖板或抽出内部组件的垂直空间。底部若与机架平面连接，可利用下端圆环面作为支承面，必要时在圆周方向增加螺栓孔或定位销孔；当前模型重点表达壳体外形，工程深化时还需补充底脚、密封槽和接口公差。

　　从受力角度分析，内部压力作用下圆筒壁以环向应力为主，开孔接管区域会产生局部应力扰动。侧接管与筒体连接位置属于典型开孔补强区域，设计时应保证接管根部壁厚连续，并可通过圆角、加厚圈或补强环降低峰值应力。阶梯过渡处同样不宜采用直角突变，较平缓的圆弧过渡能够减少疲劳风险，尤其在设备经历温升循环、压力波动或振动工况时更为重要。

　　建模过程中，该零件适合以回转特征为基础完成主体：先绘制半剖面轮廓，将多层外圆、中心孔和端部边界一次旋转成型，再在侧方建立螺纹接管并与主体合并。螺纹部分若用于展示可建立详细牙型，若用于整机装配则常采用修饰螺纹或简化圆柱表达，以控制模型规模。壳体内部腔道、台阶面和接口内孔应保持连通关系清晰，便于后续开展干涉检查、容积估算和密封结构设计。

　　在整机配套中，该罐体结构不是孤立零件，而是与电磁组件、端盖、密封件、管路接头和安装机架共同构成稳定工作单元。其外形尺寸决定外围防护空间，接口位置决定管线排布，中心孔尺寸决定内部元件选型。通过阶梯圆筒与侧向螺纹接口的组合，结构在承压、装配、维护和空间利用之间取得了较明确的工程平衡。
