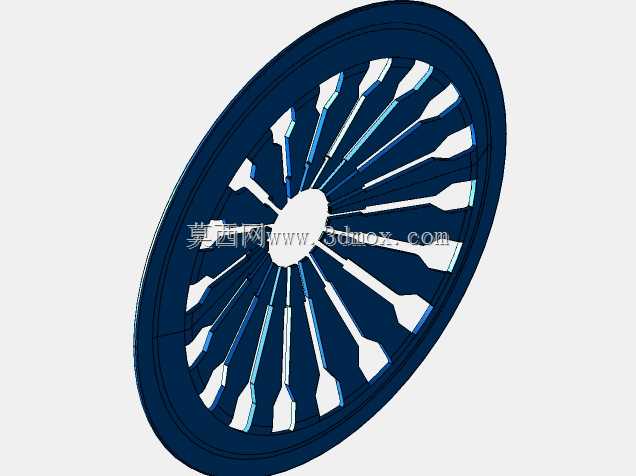

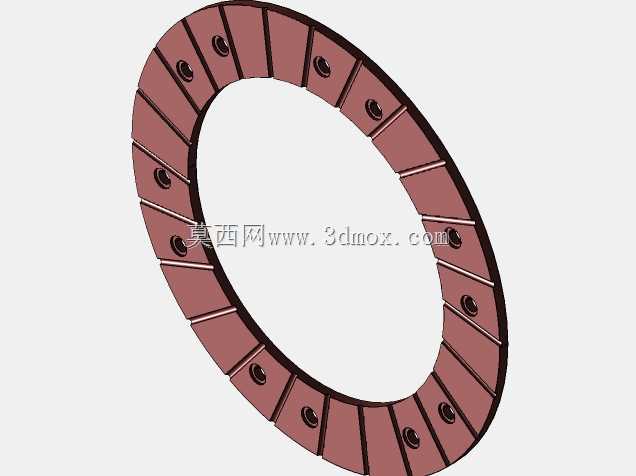

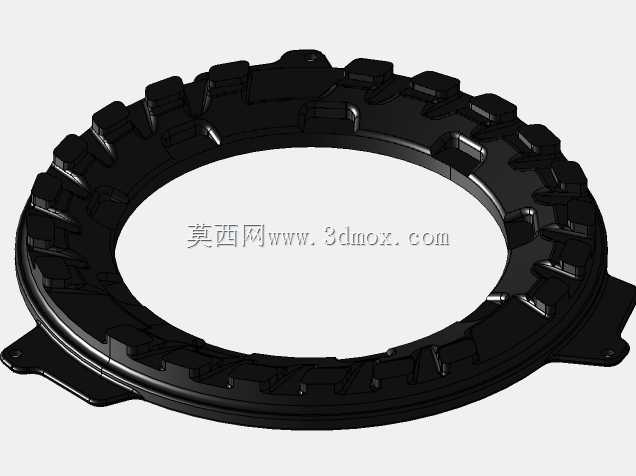

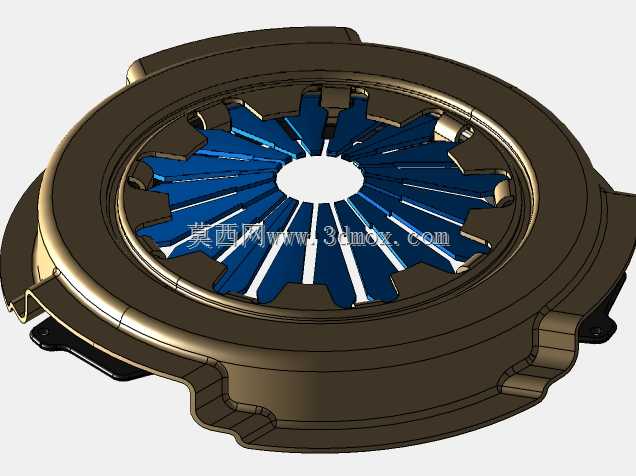

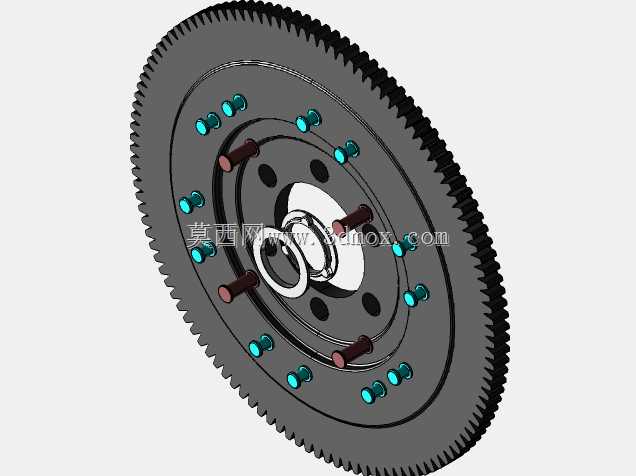

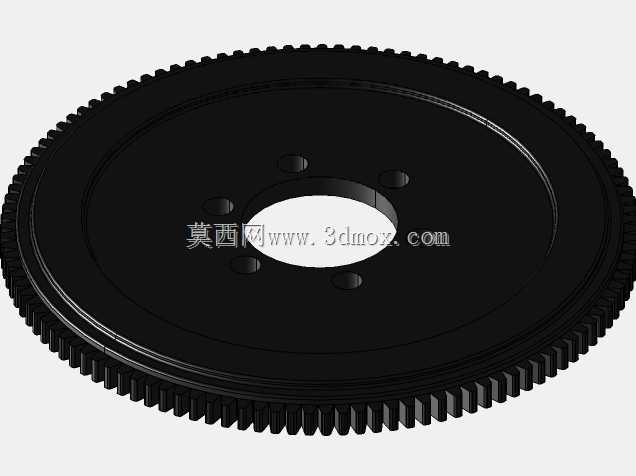

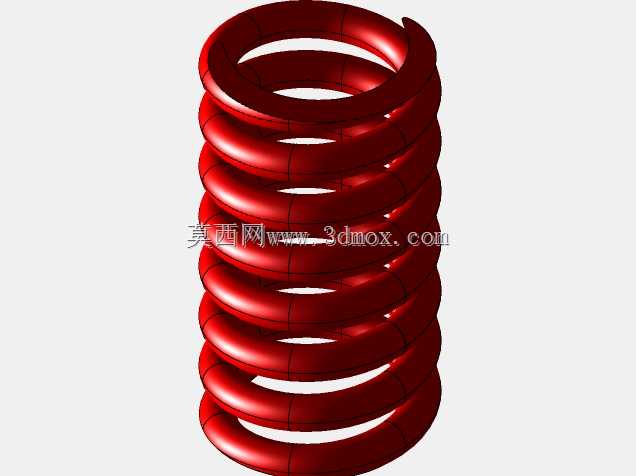

轮辐式德布里亚杰传感弹性体结构

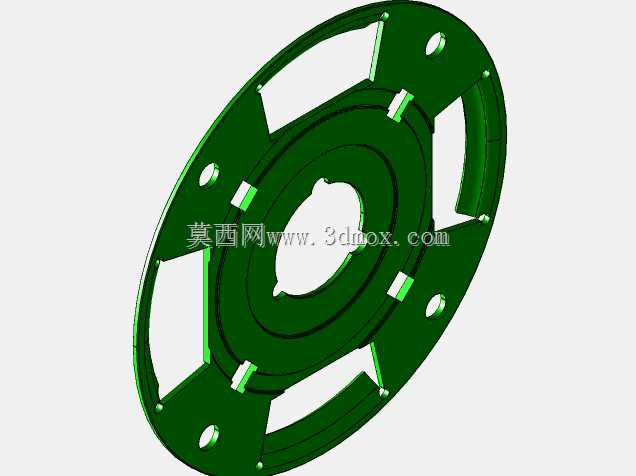

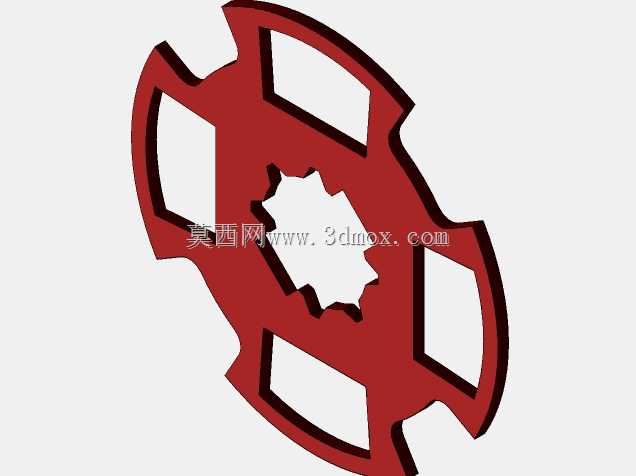

　　该结构呈现典型的轮辐式测力弹性体布局，外圈为连续封闭承载环，中心为轮毂式受力区，两者之间由多根沿周向均匀分布的辐条连接。辐条并非简单等截面直梁，而是在靠近中心和外圈的位置设置过渡加宽段，中段保留相对明确的应变敏感区域，这种处理方式能够把外部载荷引入后的弯曲与剪切变形集中在可控截面上，避免应力无规则扩散到安装边界。外圈环体承担安装定位和周向约束作用，中心区域则用于传递轴向或偏心方向的作用力，整体形成自平衡的传力路径。

　　从实际使用角度看，这类结构常见于力值检测、称重承载、压装监控以及试验台架中的力反馈环节。设备运行时，被测力通过中心压头或连接座作用于轮毂，外圈通过螺栓、压圈或止口固定在基座上，辐条随之产生可重复的微变形。若在辐条指定位置布置应变片，即可将机械变形转化为电阻变化，再经后续桥路处理得到与载荷对应的电信号。相比实心圆盘方案，轮辐式开孔结构能够在相同外形尺寸下获得更稳定的应变输出，同时降低整体重量和材料冗余。

　　设计上最需要控制的是周向一致性。图中辐条数量较多，且每根辐条的轮廓、宽度和过渡圆角基本一致，其目的在于减小偏载引起的附加误差。当载荷并非严格通过中心时，不同方位辐条会承担不同比例的弯矩和剪力；若各辐条刚度差异过大，输出信号会随加载点偏移而明显波动。因此在建模时，中心孔、外圈安装面和每一条辐条宜采用参数化对称约束，先建立单扇区草图，再通过圆周阵列生成整体，以保证几何重复精度。端部过渡圆角不能随意省略，因为圆角直接影响峰值应力位置和疲劳寿命，过小的圆角会在反复加载时形成局部高应力区。

　　安装边界方面，外圈需要提供足够刚性的支撑面。若基座平面度不足，紧固后外圈会产生附加翘曲，使辐条在未受外载荷时已经存在预应力，进而导致零点漂移。中心受力区应避免与周边零件发生侧向摩擦或卡滞，压头与中心孔之间宜保留明确的对中关系，必要时采用球面垫或自位压头，以减少偏心弯矩。辐条之间的镂空区域不仅用于形成弹性梁，也为应变片粘贴、走线和防护提供空间；在装配状态下，这些区域不应被焊渣、胶层或异物填充，否则会改变局部刚度并影响线性度。

　　从尺寸链角度看，外圈直径决定安装孔分布范围，中心孔直径决定与加载件的配合边界，辐条厚度则直接影响额定量程下的应变量。厚度增大，结构刚度提高、过载能力增强，但相同载荷下的应变输出降低；厚度减小，灵敏度上升，却会牺牲抗偏载和长期稳定性。设计时需要在灵敏度、固有频率、安全系数和允许变形之间取平衡。对于动态测量场景，还应关注整体模态，轮辐数量和截面形状会改变各阶振型，若工作频率接近结构固有频率，输出信号会出现明显共振放大。

　　该模型的几何表达重点在于连续曲面与开孔边界的衔接。外圈、辐条和中心轮毂应作为一个整体实体处理，避免在连接处出现重叠面或碎面，这样后续进行有限元分析时才能得到连续的应力路径。网格划分可在辐条中段加密，在远离应变区的外圈适当放宽，以提高求解效率。分析时应分别模拟中心轴向加载、偏心加载以及外圈螺栓约束等工况，观察最大主应力、剪切应力和各辐条变形均匀性，再据此修正辐条宽度、端部形状和中心孔尺寸。通过这种从传力路径、安装边界到局部应变区的反复校核，结构才能在实际测量设备中获得稳定、可重复的力学性能。
