星形内凹钣金保持架结构设计

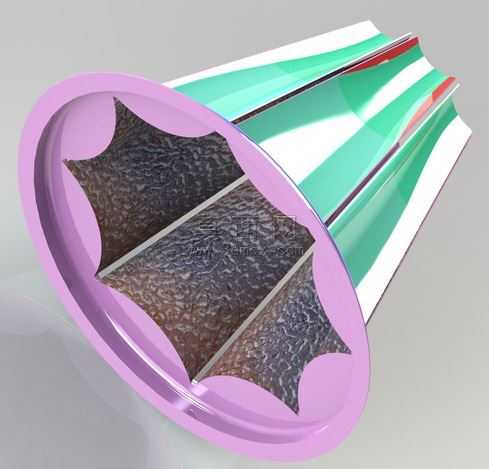

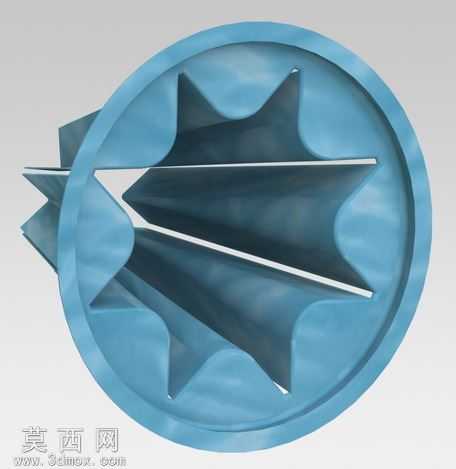

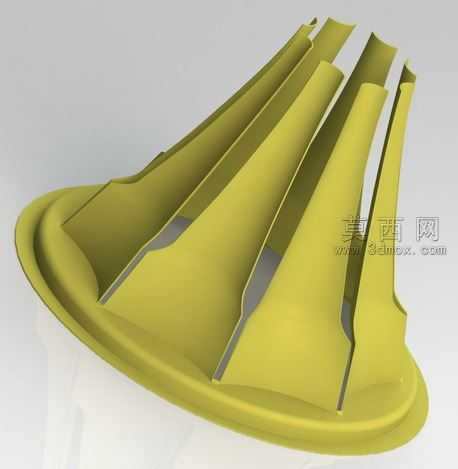

本作品为采用三维建模软件完成的星形内凹结构钣金保持架设计，整体以圆形外圈为基础承载结构，内部通过多组对称分布的内凹星形折边形成适配的卡位空间，可在装配场景中为配套零件提供稳定的限位与支撑作用。建模过程中首先绘制外圈圆形轮廓草图，通过拉伸命令生成基础环形基体，随后根据装配卡位的尺寸需求绘制内部星形内凹的截面轮廓，采用钣金模块的折弯、成型命令生成多组对称的内凹折边结构，所有折边的折弯半径、角度均经过参数化校准，既保证钣金加工的工艺可行性，也确保卡位结构与配套零件的配合精度。材质设计上选用常用冷轧钢板材质参数，渲染时赋予金属哑光蓝色漆面效果，通过调整环境光、反射参数还原钣金件冲压成型后的真实质感，清晰呈现结构的凹凸层次与轮廓细节。设计思路围绕钣金零件的轻量化、易加工特性展开，在保证结构强度的前提下尽可能减少材料冗余，内部对称分布的内凹结构可同时实现多方向的限位固定，适配保持架装配中多种配套零件的安装需求，结构整体一体成型无需额外拼接工序，可直接通过冲压工艺完成生产，有效降低加工成本与装配复杂度，该结构可根据实际使用场景调整尺寸参数，拓展出更多适配不同装配需求的变种结构，满足多样化的机械装配使用要求。
