机床用可调式工具承载夹具结构设计

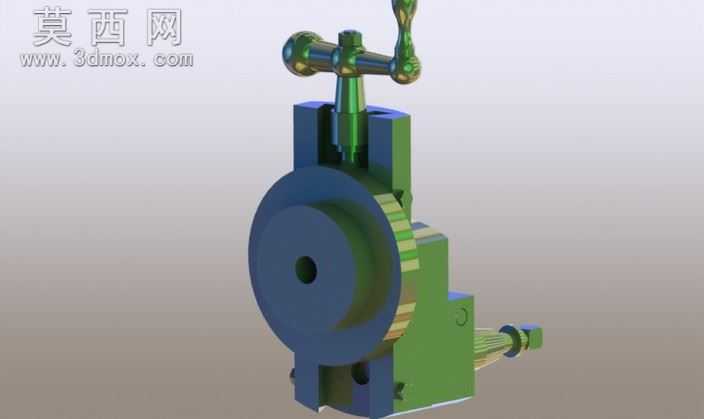

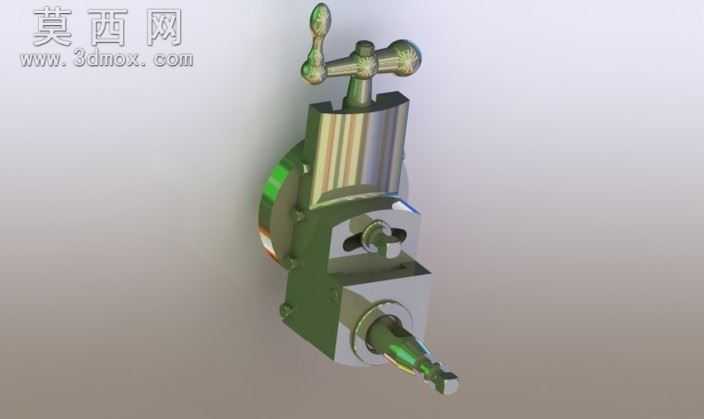

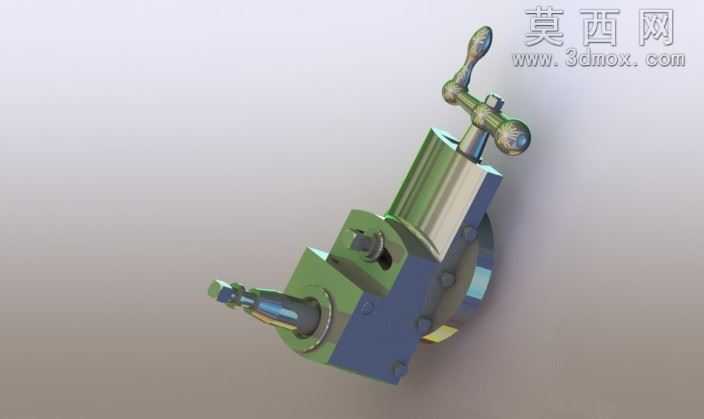

本作品为机床配套的可调式工具承载夹具三维模型，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械加工装配的公差配合规范，对每一处连接结构、运动副都做了精准的尺寸约束，确保模型可直接导出工程图用于生产加工参考。模型主体分为基座、夹持调节模块、操作手柄三个核心部分，基座部分采用法兰式安装结构，建模时对安装孔位、定位止口都做了标准化设计，可适配多数常规机床的工作台安装接口，材质设定为45号钢，渲染时做了发蓝处理的金属质感表现，还原工业工装的真实外观。夹持调节模块采用多段式滑动锁紧结构，内部包含梯形丝杠传动副、楔形锁紧块、弹性顶销等细节结构，建模时还原了丝杠的螺纹牙型、锁紧块的斜面角度，可通过手柄转动实现夹持口径的无级调节，适配不同柄径的加工工具装夹需求，该部分的活动构件均添加了同轴、重合等装配约束，可在软件中实现真实的运动仿真，直观展示调节过程的运动逻辑。操作手柄采用球头摇臂结构，建模时对摇臂的弯折弧度、球头的防滑纹理都做了精细化处理，材质设定为镀铬不锈钢，渲染时添加了高反光金属材质，搭配环境光遮蔽效果，突出金属构件的质感层次。整体模型的渲染采用工作室级光照方案，主光源从侧上方打光，辅以补光消除结构暗部的死黑区域，同时添加了柔和的地面阴影，让模型的立体感、结构层次更加清晰。设计思路围绕机床加工过程中的工具快换、稳定承载需求展开，在保证结构强度的前提下尽可能简化了零件数量，整体结构紧凑，调节操作便捷，既可以作为机床工装设计的参考方案，也可用于机械原理教学中可调夹具的结构演示，模型所有零件均为可编辑参数化特征，方便使用者根据实际使用需求修改尺寸、调整结构。
