手冲咖啡用过滤阀结构设计方案

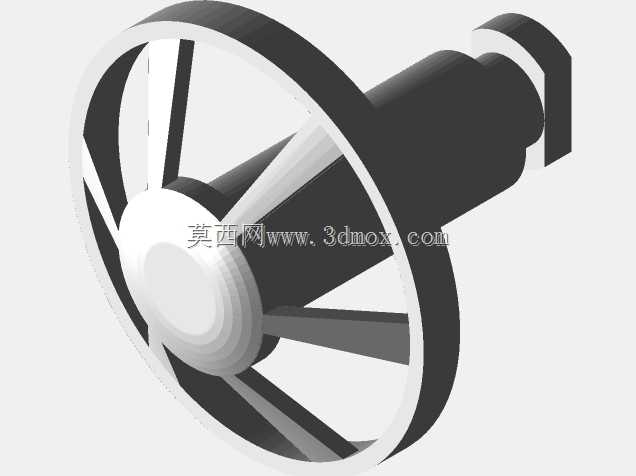

　　在商用半自动咖啡机与家用手冲配套器具的管路布局里，这类过滤阀通常布置在水箱出水端与冲泡头之间的管段，承担拦截水中细小杂质、均匀布水的作用。日常门店连续出杯时，原水携带的细微沙粒、管路老化脱落的碎屑如果直接进入冲泡腔，不仅会磨损冲泡头的密封胶圈，还会造成咖啡粉床局部穿孔，使得萃取流速不均，最终成品出现局部过萃的苦涩味与局部欠萃的水味。这款过滤阀的轮盘式端面预留了多道径向通槽，流体从侧部接口进入内腔后，会顺着轮盘辐条之间的空隙向四周分散，再穿过滤纸或者配套的金属滤网进入冲泡区域，相比直通式过滤结构，它能把进水的柱状流打散成均匀的面状流，避免水流直接冲击粉床形成凹陷。从结构设计的角度拆解，整体采用同轴回转体布局，大直径轮盘作为过滤支撑面，

　　侧部延伸的圆柱段作为管路对接接口，接口端部做了外六角造型，方便安装时用扳手夹持拧紧，不用额外设计夹持平面，加工时一次走刀就能成型，减少二次装夹带来的同轴度误差。轮盘的辐条采用等角度分布，一共设置了六根支撑筋，筋条的宽度从中心轮毂向外缘逐渐加宽，这样的变截面设计一方面能保证端面有足够的通流面积，另一方面在承受10bar左右的冲泡水压时，辐条的抗弯强度从中心到外缘匹配弯矩分布，不会出现轮盘外缘被水压压弯变形的问题。中心轮毂做了凸起的圆弧过渡，没有尖锐的直角，流体经过时不会形成明显的滞流区，长期使用后不容易在角落堆积咖啡油脂和水垢，日常清洁时用毛刷就能直接扫过所有过流表面，不用拆解复杂的内部组件。安装边界方面，

　　大直径轮盘的外径需要匹配冲泡头的密封槽尺寸，安装后轮盘端面要完全压在密封胶圈的内环范围内，不能出现辐条空隙正对胶圈的情况，否则高压水会从胶圈与轮盘的缝隙处泄漏。侧部圆柱接口的长度要适配管路的插入深度，端部外六角的对边尺寸要预留扳手操作空间，周边至少留出15毫米的操作间隙，避免安装时和旁边的电磁阀、管路接头发生干涉。和常规的平面过滤片相比，这款带侧接接口的一体式过滤阀不需要额外设计转接座，直接通过侧部接口拧在管路上就能完成固定，零件数量减少一半，装配时的密封点也从两个减少到一个，降低了长期使用后出现渗漏的概率。在小型手冲配套设备里，它还可以作为独立的过滤组件接在供水管路上，用户更换滤纸时直接把轮盘端面的旧滤纸揭下，更换新的滤纸即可，

　　不需要拆卸整个阀体，维护操作十分简便。辐条之间的通流槽宽度经过匹配，既不会因为槽宽过大导致滤纸在水压下破裂嵌入槽内，也不会因为槽宽过小造成通流面积不足，拖慢萃取流速。中心轮毂的凸起高度略低于轮盘外缘，放置滤纸时滤纸可以自然贴合在轮盘端面，中心凸起能对滤纸起到定位作用，避免高压水流冲击下滤纸发生偏移，导致部分区域没有滤纸覆盖，出现杂质漏过的问题。阀体的壁厚整体保持均匀，厚壁与薄壁的过渡位置都做了圆角处理，不管是采用机加工还是注塑成型，都不会因为冷却速度不均产生内应力，长期在冷热交替的水环境下使用，不容易出现开裂变形。
