这款P型金属地板格栅严格遵循DIN24537-1标准设计,是工业地坪、操作平台与通道系统中常用的承重通透构件,整体采用等距网格镂空结构,在保证承载能力的同时实现液体、碎屑与空气的快速通过。从实际工程应用来看,这类格栅常铺设在车间检修通道、设备周边操作区、油污冲洗工位以及地下管沟上方,既能够承担人员与轻型工装的通行荷载,也能让地面的积水、焊渣、切削碎屑直接落入下方收集区域,避免作业面积液打滑或杂物堆积。
模型的主体结构由连续排列的栅条与边框组成,栅条采用统一截面规格,沿受力方向平行布置,横向通过连接杆件形成稳定的整体网格。镂空区域的尺寸经过标准化控制,既能保证足够的通透率,也能避免常规工具、鞋跟意外卡入,符合工业现场的安全通行要求。格栅的边缘设置封闭边框,边框与栅条端面保持齐平,既提升了整体抗扭刚度,也为现场拼接与支承固定提供了平整的安装基准。
从结构设计思路上看,P型格栅的核心在于通过栅条截面高度与间距匹配设计荷载,而不是单纯依赖增加材料厚度。栅条作为主要承力构件,其高度方向直接对应竖向荷载的抗弯截面,连续网格则将局部集中荷载分散到相邻多根栅条上,使单板在均布荷载与局部踩踏荷载下都能保持较小挠度。模型中栅条与连接杆的交接关系清晰,能够直观反映真实产品的传力路径:竖向荷载首先作用于栅条顶面,再由栅条传递至两侧支承边,横向连接杆主要负责维持栅条间距、防止侧向失稳,并提升整体平面内的抗变形能力。

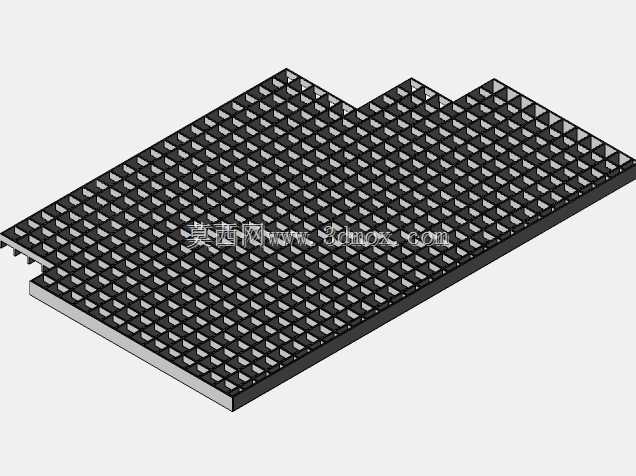

外形方面,该格栅为矩形板块,局部边缘根据布置需求形成错边轮廓,可用于多块格栅拼合时避让立柱、管线或设备基座。这种非规则边界在三维建模中需要特别注意轮廓封闭性与栅条裁切长度的一致性,否则在后续出工程图或生成加工明细时容易出现栅条数量统计错误。模型保留了边框与栅条的真实厚度关系,没有将格栅简化为单片纹理面,因此可直接用于装配校核、通道布局演示以及支承框架间距确认。
在安装边界上,格栅需要搁置在下部支承框架上,支承边应具有足够的搭接宽度,以保证人员通行时板块不会发生移位或翘曲。多块格栅并排铺设时,相邻板块的边框应贴合对齐,网格方向宜保持一致,使荷载传递连续并形成统一的视觉效果。若用于有叉车或重型工具车通行的区域,则需要在选型阶段重新核算栅条间距与截面高度,不能直接按人行通道参数套用。对于经常开启清理的管沟位置,可在边框处预留紧固件或提手安装空间,模型中的平整边框结构也为这类附件配置提供了基础。
在三维建模过程中,这类格栅适合采用参数化阵列方式构建:先确定单根栅条截面与边框轮廓,再按标准间距阵列栅条,最后根据外轮廓裁切多余部分并补齐边缘封边。这样既能保证网格均匀,也便于在不同项目中快速调整板长、板宽与栅条间距。需要注意的是,栅条端部与边框的交接应保持连续实体,避免出现零厚度面或重叠面,否则在导入有限件分析、干涉检查或加工数据转换时容易产生几何错误。
从使用维护角度看,通透网格能够显著降低现场清洁难度,冲洗水流可直接穿过板面,固体杂物也可通过下方集污槽集中清理。金属材质的选择使其适用于常规机械加工、装配、仓储等环境;若处于腐蚀介质较强的区域,则需要在相同结构基础上调整材料或表面处理方式,但栅格布置与安装边界逻辑仍可沿用。整体而言,该模型准确呈现了标准地板格栅的结构特征,既可用于工业地坪方案的可视化表达,也能为支承框架设计、现场开孔避让和承载校核提供直接的三维参考。
