面心立方点阵镂空晶格实体结构

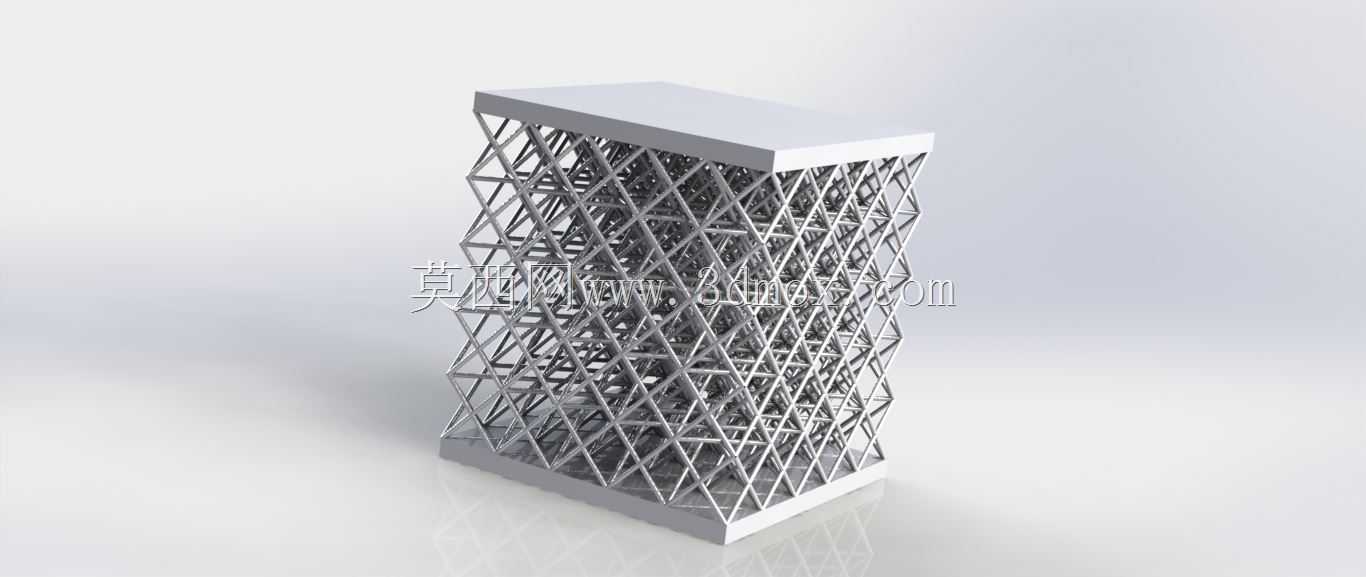

　　该结构以面心立方点阵为基本单元，在三维空间内周期性重复排列，杆件沿空间对角线方向交叉连接，形成具有明显各向异性承载特征的多孔骨架。上下两端设置实体封板，可作为加载面、贴合面或与外部构件连接的基准面，使中间点阵区域在受压、弯曲或轻量化填充场景中受力传递更加连续。

　　从实际用途看，这类结构常用于增材制造工艺验证、力学性能试样、轻量化夹芯填充以及教学实验。通过调整单胞尺寸、杆径和重复层数，可以在比强度、比刚度、能量吸收和材料消耗之间取得平衡。相比实体块体，镂空点阵能够在显著降低质量的同时保留一定承载能力；相比随机多孔结构，规则FCC点阵的几何重复性更好，便于仿真建模、试验对比和参数优化。

　　设计时需要先确定单胞边界。面心立方点阵的节点位于立方体顶点及各面心位置，杆件连接相邻节点，形成空间桁架网络。若用于标准压缩试验，外轮廓宜保持规则矩形截面，上下端面需具备足够厚度，避免加载时出现局部压溃或应力集中过早发生。若作为设备内部填充件，则应根据安装腔形状裁剪点阵区域，并在边缘保留过渡实体层，防止细小杆端直接暴露而发生断裂。

　　杆件直径是影响性能的关键参数。杆径过小，虽然质量轻、孔隙率高，但打印成型稳定性差，后处理过程中容易变形；杆径过大，则孔隙缩小，轻量化效果减弱，应力集中会向节点区域转移。节点处多根杆件交汇，容易形成材料堆积和热影响区，在金属打印中还可能产生残余应力，因此在建模阶段应对节点交汇处进行适当圆滑过渡，避免锐角和截面突变。

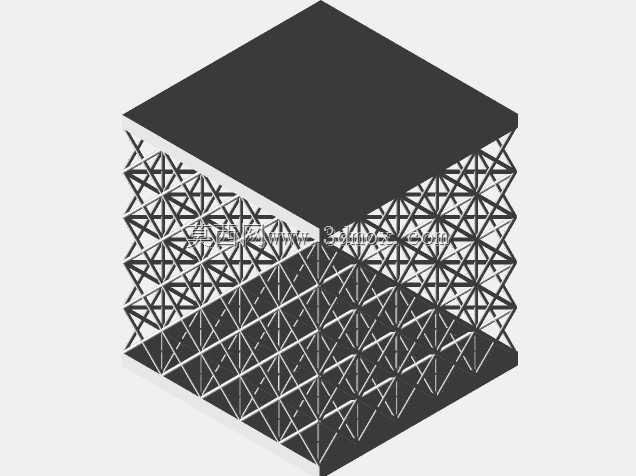

　　外形边界方面，模型整体呈长方体柱状，上下封板与点阵区保持同轴对齐，封板外缘略大于内部点阵轮廓，有利于装夹和承载。安装时应保证两端面平行度，若配合面平面度不足，压缩载荷会偏载，导致局部杆件先屈曲。对于需要粘接或螺栓连接的场景，可在封板上预留孔位、凸台或定位止口；若仅作为展示或教育试样，则保持封闭端面即可。

　　从打印工艺角度，FCC点阵内部存在大量斜向杆和悬空交汇点，成型方向会直接影响支撑量和表面质量。竖直放置时，上下封板水平成型，杆件多为自支撑角度，适合粉末床熔融工艺；若设备成型尺寸有限，可通过阵列参数控制单胞数量，而不必放大单根杆件。清理粉末或树脂时，开孔方向和孔隙连通性必须充分考虑，封闭或半封闭腔体会造成残留材料无法排出。

　　在工程验证中，该类结构可用于对比不同相对密度下的压缩响应。FCC点阵在弹性阶段具有较稳定的桁架受力特征，进入塑性阶段后，杆件屈曲和节点转动共同决定平台应力。若用于吸能部件，可通过增加层数、调整杆径梯度或在表层设置高密度区来改善峰值应力和压溃行程。若用于热交换、催化载体或流体混合，则孔隙连通性和比表面积同样重要，杆径与单胞比例不能只按力学强度选取。

　　建模过程中应保证阵列后的节点完全重合，不能出现杆件错位、重复面或非流形边。中间点阵区与上下实体板交接处需做布尔合并，使连接位置形成连续实体，否则切片后容易产生断杆或扫描路径异常。对于需要后续仿真的模型，可保留几何参数化关系，将单胞边长、杆径、阵列数和封板厚度作为变量，快速生成不同密度方案。

　　总体而言，该结构不是单纯的装饰性镂空件，而是一种可直接服务于增材制造验证、轻量化设计和力学实验的规则点阵构型。其价值在于以可重复的FCC单胞构建可预测的内部骨架，通过边界封板提高装配与加载可用性，并在杆件、节点、孔隙和安装基准之间形成工程上可调整、可制造、可测试的平衡。
