3D打印装饰用蜂窝夹层结构件

项目分类:通用机械零部件 发布时间:2022-03-28 ID:589820
  • 3D打印装饰用蜂窝夹层结构件
  • 3D打印装饰用蜂窝夹层结构件

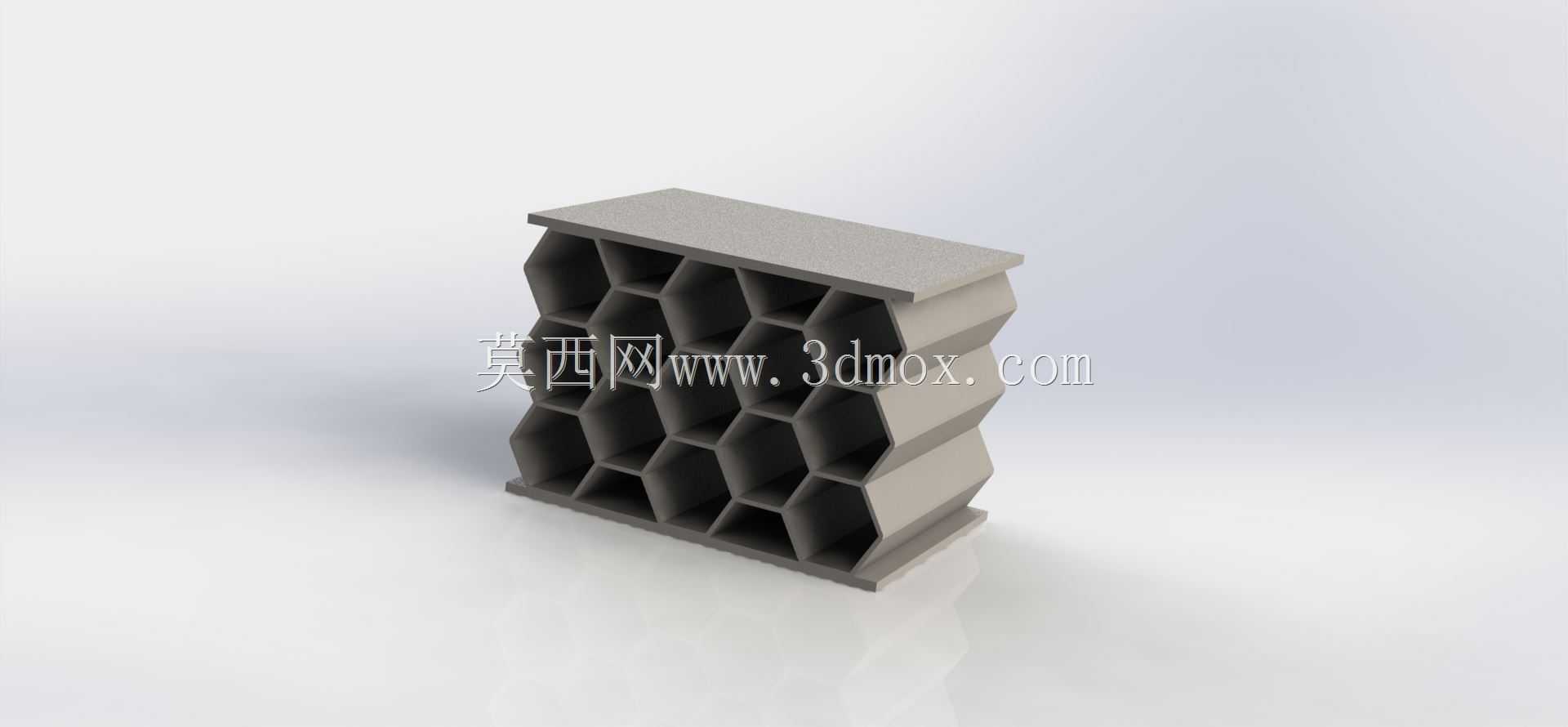

  这个蜂窝夹层结构件在做三维建模时,最先要敲定的是两侧蒙皮与中间蜂窝芯的厚度配比,这直接决定打印后成品的刚性与视觉通透度。从实际打印验证来看,蒙皮过薄会在取件时出现边缘翘曲,过厚则会掩盖蜂窝孔的几何秩序感,因此建模阶段就把蒙皮厚度控制在蜂窝格边长的六分之一左右,既保证手持时有足够的结构支撑,又能让光线穿过蜂窝孔形成规整的投影。

  它的应用场景并不局限在工业承载领域,桌面级3D打印制作时,这类结构常被用作展示台的衬层、设备外壳的装饰段,或是创客作品里的轻量化支撑骨架。和实心块体相比,蜂窝芯把材料集中分布在远离中性层的位置,弯曲时上下蒙皮分别承担拉压应力,蜂窝格壁则负责传递剪切力,这种受力逻辑让它在同等重量下的抗弯表现远优于实心板材。做选型对比时可以发现,若把同体积的PLA材料打印成实心块,虽然绝对强度更高,但耗材量是蜂窝夹层的四倍以上,且缺少蜂窝结构特有的韵律感。

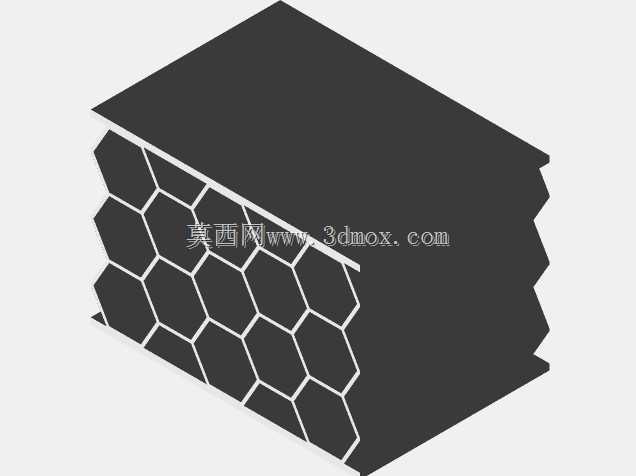

  建模时蜂窝格采用正六边形阵列,格壁之间保持连续无断点,这一点对FDM打印尤为重要——连续的壁线可以减少喷头空走和回丝,降低拉丝缺陷。格壁厚度设置为单条挤出线宽的整数倍,能让切片软件直接生成连贯的壁道路径,避免薄壁填充带来的密度不均。上下蒙皮与蜂窝芯的接合处做了共面合并,没有留下重叠面或零厚度间隙,否则切片时容易产生错误的内部孤岛,打印后也会在接合位置出现分层。

  外形边界方面,整体为规则矩形块体,安装时可以直接嵌入预留的矩形槽位,侧边无需额外设计卡扣。若用于设备外壳装饰,可在蒙皮外侧预留0.2mm的配合余量,抵消打印冷却后的收缩。蜂窝孔沿厚度方向贯通,既减轻重量,也能在作为通风装饰罩时引导气流穿过;孔格的轴向垂直于蒙皮平面,这种取向能最大化夹层的平面外抗压能力,若受到垂直于蒙皮的压力,六边形格壁会通过微小屈曲吸收能量,而不是像实心结构那样直接发生脆性断裂。

  设计思路上没有在蒙皮表面添加多余的圆角或纹理,保持平整的外表面是为了方便后续粘接、喷涂或贴附装饰膜。蜂窝芯的阵列数量根据整体长宽尺寸按比例排布,边缘处的半格做了完整封闭处理,避免出现开口的薄弱格室——这些边缘半格如果保留开口,打印时悬垂部分容易塌陷,受力时也会率先成为裂纹起点。把边缘格室补全后,整个夹层的周向形成连续的封闭边框,搬运和安装时磕碰边角也不易出现大面积碎裂。

  从设备用途角度看,这类结构件在教学演示中也很有价值,能直观展示仿生结构如何用最少材料实现较高刚度。三维建模时把蜂窝格的边长、壁厚、蒙皮厚度做成可驱动参数,后续调整尺寸时只需修改参数即可重新生成阵列,不用逐个重画六边形。参数化的另一个好处是可以快速对比不同格形的效果,比如把正六边形换成菱形或三角形,但正六边形在耗材、刚度和打印可行性之间的平衡最稳妥,这也是最终保留正六边形方案的原因。

  安装边界上,由于整体是对称结构,没有方向性要求,嵌入安装时无需区分正反面。若需要用螺丝固定,可在四角的蒙皮位置直接打孔,蜂窝芯在孔周会形成自然的支撑,不会像空心壳体那样拧紧螺丝时出现凹陷。夹层的总厚度决定了可容纳的连接空间,厚度较小时适合做平面装饰贴片,厚度加大后则可作为独立的承重隔板使用。建模时把总厚度与蜂窝格高度绑定,保证格壁始终完全连接上下蒙皮,不出现悬空的芯层,这是保证夹层整体协同受力的关键细节。
