SpaceX龙太空舱外观结构三维设计

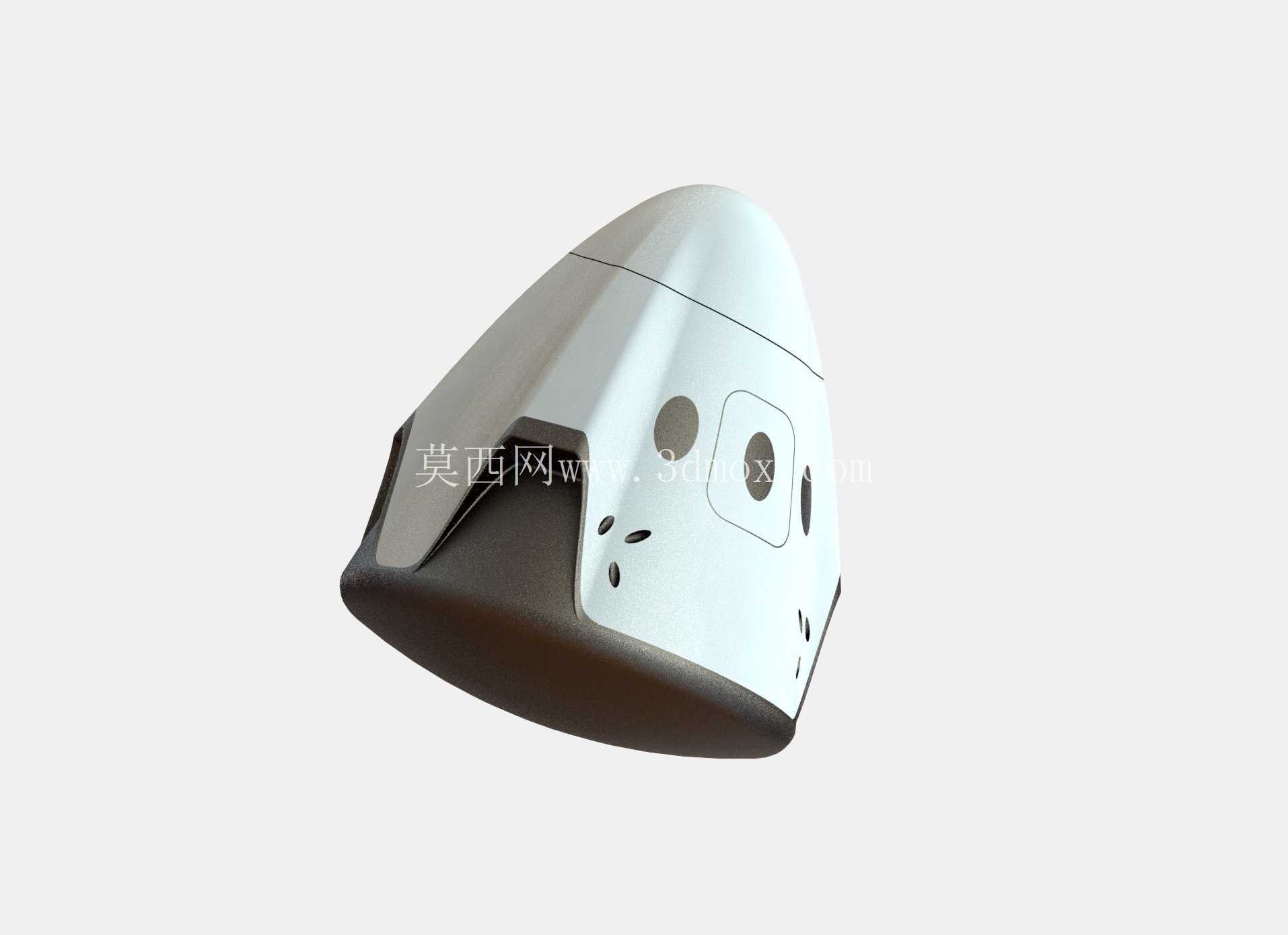

　　本次呈现的载人航天运载返回舱外观结构设计，核心服务于近地轨道天地往返运输场景，覆盖空间站人员轮换、在轨物资补给、深空探测技术验证等核心应用方向，作为载人航天系统中直接承载航天员与返回载荷的核心舱段，其外形设计直接决定再入大气层阶段的气动稳定性、热防护效率与着陆冲击耐受能力。从功能特性来看，该舱体采用钝头体锥段组合构型，底部大直径钝头结构可在再入过程中形成稳定的弓形激波，将90%以上的再入气动热阻隔在舱体外部，避免高温气流直接冲刷舱壁；锥段侧壁设置的多组观察窗与舷窗结构，兼顾航天员在轨观测、光学敏感器安装布局需求，同时通过多层密封结构保证舷窗与舱壁连接位置的气密性与结构强度，满足在轨运行阶段舱内压力稳定的要求。

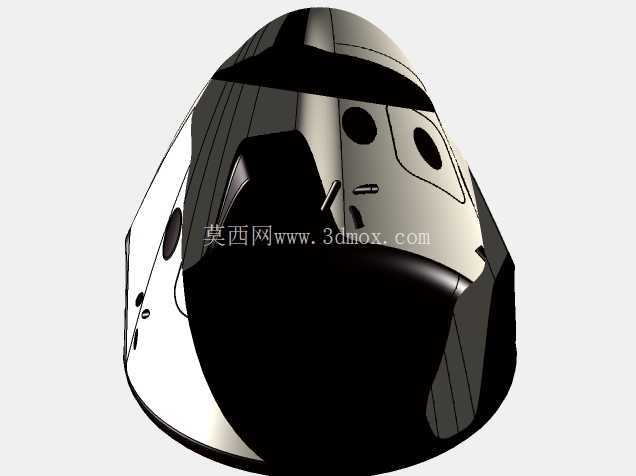

　　舱体侧壁的凹陷与凸起结构并非装饰性设计，其中靠近锥段底部的开槽结构为反推发动机安装预留接口，在着陆前的反推减速阶段，发动机喷流可通过该结构顺利排出，避免喷流反射对舱体底部热防护层造成额外冲刷；侧壁分布的小型开孔分别对应姿控喷管接口、环境传感器安装位、舱外照明设备安装位，所有开孔位置均做了局部加厚与圆角过渡处理，避免应力集中导致的结构疲劳问题。设计阶段优先考虑了气动加热的分布规律，将舱体热流密度最高的钝头底部区域采用大曲率半径圆滑过渡，锥段母线采用多段拟合的非线性曲线，在保证舱内有效容积的前提下，将再入过程中的最大热流密度控制在热防护材料可承受的阈值范围内，同时让舱体在高超声速飞行阶段具备足够的静稳定裕度，即使出现小幅姿态扰动也能自动回到配平攻角状态，无需姿控系统频繁调整即可保证再入轨迹的稳定性。

　　从安装边界与尺寸适配角度来看，该舱体的底部对接端面采用标准化的连接法兰结构，可与非密封货舱段、在轨对接机构直接适配，法兰端面的连接孔位采用等角度圆周分布，保证对接过程中的受力均匀性；舱体最大外径匹配主流运载火箭的整流罩内部净空尺寸，锥段高度与钝头段高度的比例经过多轮气动仿真迭代，既保证了舱内航天员活动空间与设备安装空间的充足性，也控制了整舱的质心位置在设计要求的范围内，避免质心偏移导致再入过程中出现滚转异常。舱体表面的所有凸起结构高度均控制在边界层厚度范围内，避免凸起结构诱发额外的局部激波与热流集中，舷窗玻璃安装位置与舱体外壁保持齐平，周边采用耐高温密封材料填充，保证表面气动外形的连续性。

　　在结构细节处理上，舱体侧壁的所有棱边均做了圆角过渡处理，圆角半径根据所在位置的热流密度大小做差异化设计，热流密度越高的区域圆角半径越大，有效降低局部热应力集中；舱体表面的涂层分区域设计，钝头底部区域采用高发射率热防护涂层，强化再入过程中的辐射散热能力，锥段上部区域采用低太阳吸收比涂层，降低在轨运行阶段太阳直射导致的舱体温度升高幅度。该设计可直接用于航天科普展示模型制作、载人航天器气动教学演示、航天主题文创产品结构开发，也可作为相关专业人员开展载人返回舱气动仿真、结构强度校核的基础参考模型，帮助设计人员快速理解钝头体返回舱的外形设计逻辑与结构布局思路，在开展同类产品设计时可直接复用其气动外形的关键参数比例，减少前期方案迭代的工作量。
