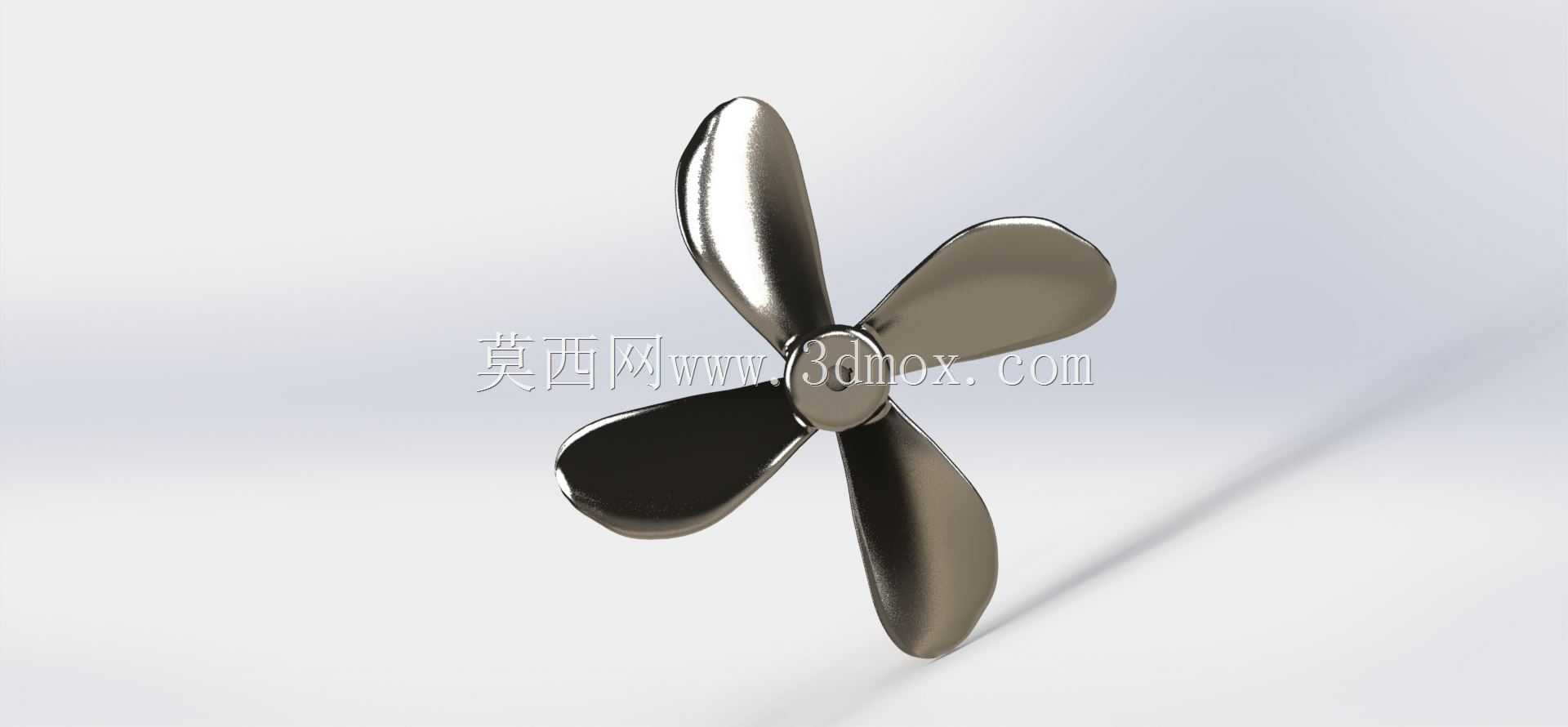

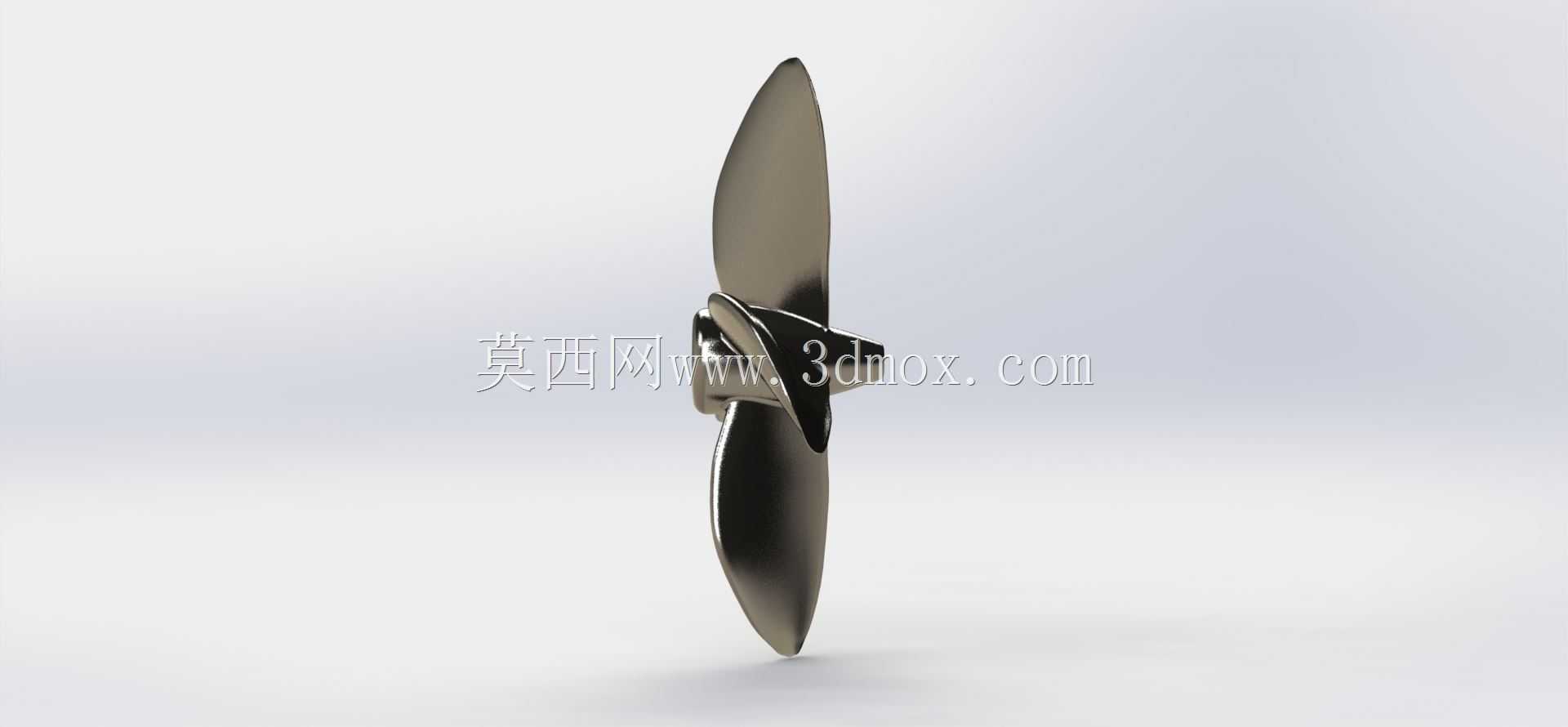

四叶扭曲翼型船用推进螺旋桨结构

　　在中小型船舶推进系统的匹配设计中，螺旋桨是把主机轴系输出扭矩转化为船体轴向推力的核心执行部件，其几何形态直接决定航行推进效率、舱室振动水平与燃油消耗表现。这套四叶结构采用NACA63（4）-0214翼型作为叶片截面基准，沿桨叶径向施加连续的几何扭转，完全贴合船后伴流场的实际流速分布规律，能在不同半径位置让桨叶切面始终处于较优攻角区间，避免叶根区域因攻角过大出现流动分离，也能抑制叶梢位置因载荷过高引发的梢涡空化。从实际装船工况来看，这类四叶构型常被用于内河通勤船、沿海小型作业船、港作拖轮以及无人测量艇的轴系配套。相比三叶桨，四叶结构在相同盘面比下叶频激励频率更高，单叶承担的脉动载荷更低，传递到艉轴、艉管与船体基座的振动幅值更小，

　　能有效改善上层建筑的乘坐舒适性；相比五叶及以上的多叶桨，四叶方案在保证推进效率的同时，制造阶段的铸造成型难度、后续静动平衡校正工作量都更可控，兼顾性能与工程落地性。设计阶段的几何构建并非简单把平面翼型沿径向拉伸堆叠，而是先根据目标船型的阻力曲线、主机额定转速与减速比确定桨盘直径的边界范围，再结合艉部船体线型、舵叶布置位置与艉轴架安装空间，校核桨叶旋转时与船体外壳、舵杆的最小安全间隙。桨叶从根部到梢部的弦长、厚度均呈渐变分布：叶根区域厚度最大，用于满足离心力、交变水动力弯矩作用下的结构强度要求，避免长期运转出现疲劳裂纹；向叶梢延伸过程中厚度逐步收薄，弦长也随径向载荷分布做对应收窄，以此降低不必要的结构重量与旋转惯性矩。

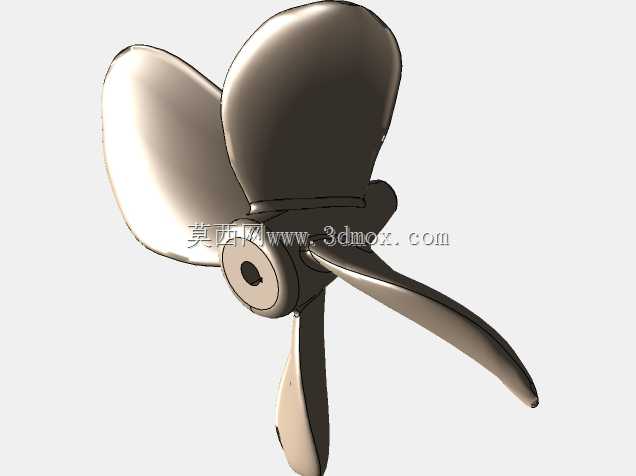

　　桨毂部分采用回转体构型，中心预留与艉轴配合的轴孔以及键槽安装空间，桨毂与各叶片的衔接区域做光滑圆弧过渡，既减少局部应力集中，也能降低轮毂周围的乱流损失。实际建模过程中，每一个径向站位的翼型截面都要先完成弦长缩放、厚度修正与角度扭转，再通过放样命令生成连续的叶片曲面，曲面构建完成后需逐段检查曲率梳分布，确保叶面、叶背不存在局部凹陷或曲率突变，否则后续铸造出的成品在运转时会出现额外的湍流噪声，推进效率也会偏离设计值。完成单叶建模后，以桨毂中心轴线为阵列基准做四等分圆周阵列，阵列后需检查相邻叶片的相位角偏差，保证各叶空间位置完全对称，这是后续做静平衡、动平衡校验的几何基础。安装边界层面，该螺旋桨的轴向定位依靠桨毂端面与艉轴轴肩贴合，

　　周向扭矩通过平键传递，轴向锁紧一般配合导流帽与锁紧螺母实现，建模时已预留对应的紧固件安装空间，不会出现装配干涉。在船舶试航环节，这类扭曲翼型桨能在重载、轻载等不同吃水工况下保持稳定的推力输出，在常用航速区间内的空化裕度更充足，可减少桨叶表面的空蚀剥落，延长坞修间隔周期。对于结构设计人员而言，该模型可直接用于艉轴系的装配干涉校验、推进系统的模态分析以及船机桨匹配的性能校核；对于三维建模从业者，可通过该模型掌握径向变翼型、大扭转角曲面的构建逻辑，理解螺旋桨几何参数与水动力性能之间的对应关系，避免在同类推进部件设计中出现曲面不光顺、结构强度冗余不足或安装空间不匹配的工程问题。
