体心立方多孔晶格点阵结构件

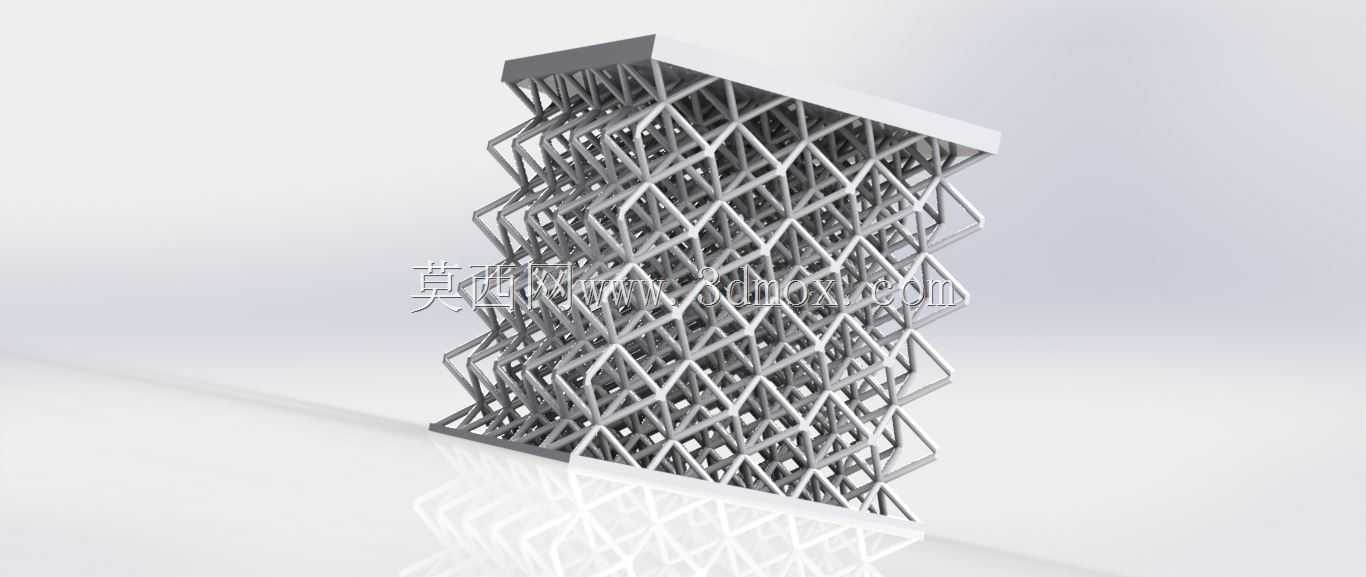

　　这个结构的核心是典型的体心立方点阵排布，每个晶胞在立方体八个顶点布置杆件交汇节点，立方体几何中心再设置一个节点，由中心向八个顶点分别延伸出等径杆体，相邻晶胞之间共享顶点节点，从而在三维空间中形成连续贯通的桁架式骨架。这种排布的最大特点是各向力学性能相对均匀，没有明显的薄弱方向，在承受多向压缩、冲击载荷时，杆系可以通过整体变形分散应力，避免实体材料局部应力集中导致的突发性断裂。从实际使用场景来看，这类结构最常被嵌入3D打印的功能件内部，作为轻量化承力芯层使用。比如在航空航天领域的非主承力舱段支架、无人机机臂连接座、工业检测设备的传感器安装基座中，外层保留薄壁实体保证安装面的平面度与螺纹连接强度，内部填充该BCC晶格，可以在几乎不损失整体刚性的前提下，将零件整体重量降低40%到60%，同时打印过程中的材料消耗也同步减少，对于采用光敏树脂、钛合金粉末、尼龙粉末等高成本3D打印材料的制件来说，减重与降本的收益非常明显。在实验室力学测试场景中，这种标准化的晶格结构也是常用的标准试样。不同的杆径、晶胞尺寸对应不同的孔隙率与等效弹性模量，研究人员可以通过调整这两个核心参数，制备出与人体骨小梁力学性能相匹配的植入物骨架，后续在孔隙中填充生物活性材料或植入人体后，骨组织可以沿着贯通的孔隙向内生长，最终实现植入物与自体骨的整合，避免传统实心金属植入物弹性模量过高导致的应力遮挡问题。在设计这类结构时，首先要确定的是晶胞的边界尺寸。晶胞边长越小，

　　相同体积内的节点数量越多，结构的比强度越高，但过小的晶胞会导致单根杆体的长度过短，在3D打印过程中容易出现粉末残留、支撑难以去除的问题，尤其是采用金属粉末床熔融工艺时，未熔化的粉末会卡在密集的杆体间隙中，后续清粉难度大幅提升。通常面向FDM工艺的样件，晶胞边长不低于8毫米，杆径设置在1.2到2毫米之间，既能保证打印时杆体不出现塌陷、断丝，也能留出足够的间隙去除支撑；面向光固化工艺的样件，晶胞边长可以缩小到4到6毫米，杆径0.6到1毫米，树脂的固化精度足以支撑更细的杆体成型；面向金属3D打印的植入物或工业件，晶胞边长通常设置在1到3毫米，杆径0.2到0.5毫米，同时要保证整体孔隙的连通性，避免出现封闭空腔残留粉末。从安装边界来看，

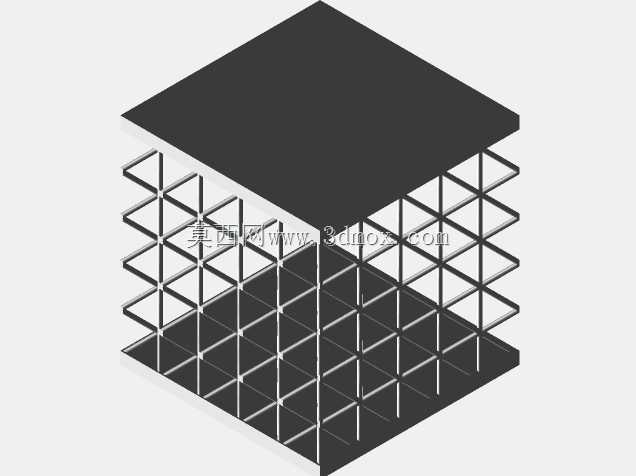

　　这个结构件的上下两端都预留了实体平板，平板的厚度根据整体尺寸调整，通常不低于3毫米，保证端面的平面度可以满足后续粘接、螺栓连接的要求。如果是作为设备内部的缓冲吸能件使用，上下平板可以直接加工出安装孔，固定在冲击源与安装基座之间，当受到冲击载荷时，晶格内部的杆体逐层发生屈曲变形，吸收冲击能量，而且由于BCC结构的变形过程相对平稳，不会出现蜂窝结构那种突发性的压溃失效，吸能曲线更加平缓，适合用于精密仪器的隔振、碰撞缓冲场景。在建模过程中，需要特别注意节点处的杆体交汇处理。如果直接将多根圆柱杆在节点处布尔合并，很容易在交汇位置出现几何锐边、应力集中，实际打印成型后节点位置容易出现气孔、未熔合等缺陷，受力时首先从节点处断裂。

　　合理的处理方式是在节点位置做圆角过渡，或者将节点设计为微小球体，让所有杆体平滑过渡到球体表面，降低节点处的应力集中系数，同时也能避免切片软件在处理复杂交汇面时出现计算错误，导致打印路径缺失。另外，结构的外边界裁剪也需要注意，当晶格与外层实体壁连接时，不能直接将杆体截断在壁面上，要让杆体延伸进入实体壁至少1.5倍杆径的长度，保证杆体与外壁之间有足够的结合面积，避免受力时杆体从壁面拔出。如果是用于流体换热场景，这种贯通的多孔晶格还可以作为换热芯体使用，流体在穿过晶格间隙时，会被不断扰动，打破边界层，相比传统的平直翅片，换热效率可以提升30%以上，同时杆系本身的大面积表面也可以作为换热面，在有限的体积内实现更高的换热面积密度，适合用于微型换热器、电子设备的散热冷板内部。
