多层盘式校准工装模具结构设计

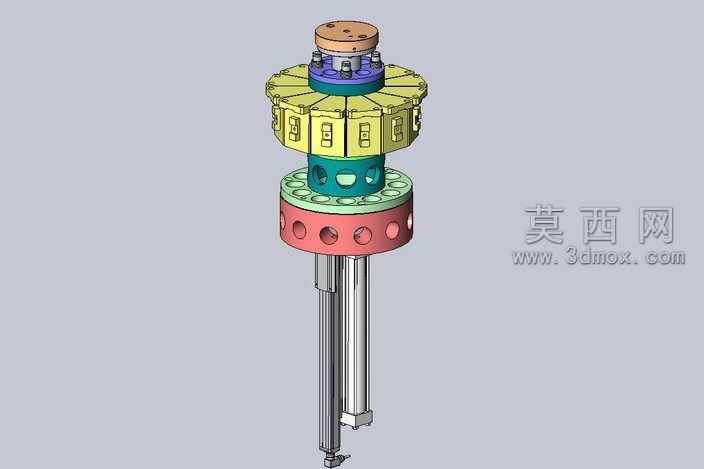

本作品为多层盘式校准工装模具，整体采用立式同轴堆叠结构设计，建模过程中严格遵循同轴度公差要求，以底部长导向杆为装配基准，依次向上堆叠各功能盘体，保证所有盘类零件的中心轴线完全重合，满足校准作业的精度需求。建模阶段先完成基础杆类零件的参数化绘制，对导向杆的圆柱面做公差约束设计，保证其与各盘体内孔的间隙配合精度。各层盘体采用差异化结构设计：最下方红色盘体沿圆周均匀分布圆形通孔，用于安装定位销与校准基准件，建模时对孔位做圆周阵列约束，保证相邻孔位的角度误差控制在允许范围内；上方浅绿色盘体设置异形镂空槽，用于避让校准作业中的活动部件，同时减轻整体结构重量；黄色主工作盘沿圆周均匀设置多组定位卡槽，每个卡槽结构完全一致，采用阵列特征批量生成，保证各工位的定位一致性；顶部蓝色与棕色端盖结构设置螺栓安装孔，用于整体结构的锁紧固定，建模时对螺纹孔做简化处理同时保留装配定位特征。渲染阶段对不同功能零件赋予差异化材质：导向杆采用抛光金属材质模拟镀铬导杆的质感，红色盘体采用喷涂防锈漆的金属材质，浅绿色与黄色盘体采用阳极氧化铝合金材质，顶部端盖采用碳钢与工程塑料材质区分，通过材质差异清晰展现各部件的功能分区。结构设计上充分考虑装配工艺性，各盘体之间设置定位止口，保证装配时无需额外调整即可达到同轴度要求，同时各盘体均可单独拆卸更换，降低后期维护成本。整体设计围绕校准作业的高精度定位需求展开，所有活动配合面均做公差预留，固定连接面做锁紧结构设计，既满足校准过程中的定位精度要求，又兼顾了结构的刚性与拆装便捷性，可直接用于精密零部件的校准定位工装生产参考。
