Festool真空转卡赫吸尘器变径接头

　　在木工、装修、打磨和小型加工现场，吸尘系统的接口不统一往往是最影响连续作业的环节。费斯托工具的真空喷嘴与卡赫等常见工业吸尘器的软管口径并不一致，若直接用胶带缠绕或软布填塞，负压会在接缝处泄漏，粉尘也容易从连接处喷出。这个转接件的核心目标，就是把两种不同口径的吸尘通道稳定连接起来，让工具端产生的碎屑能够沿封闭气流进入集尘桶。

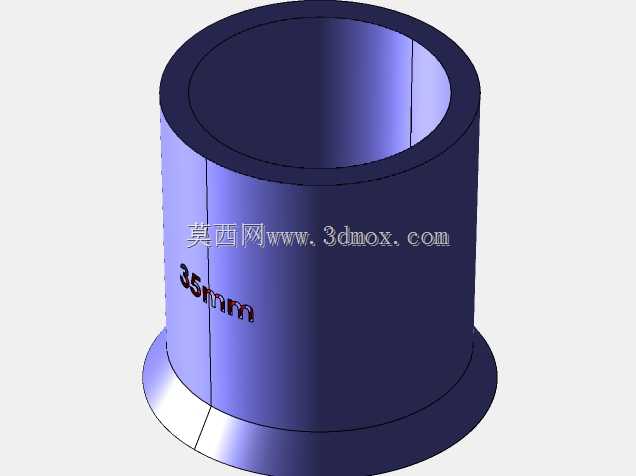

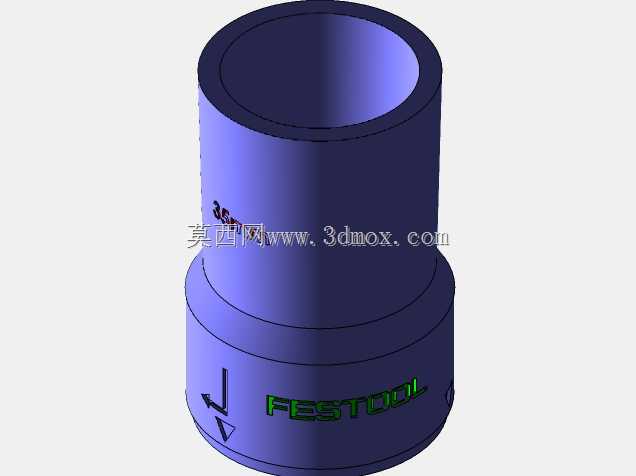

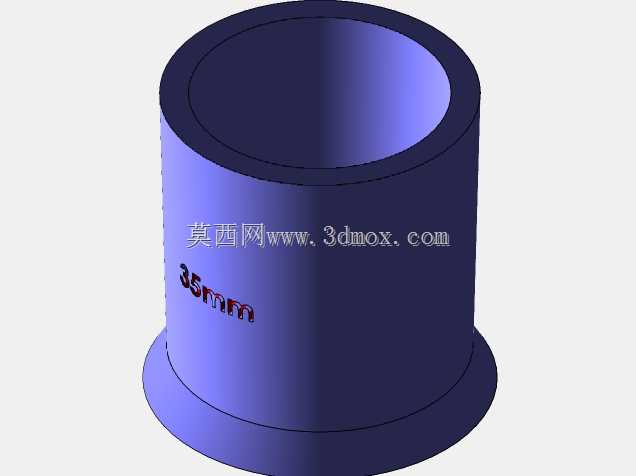

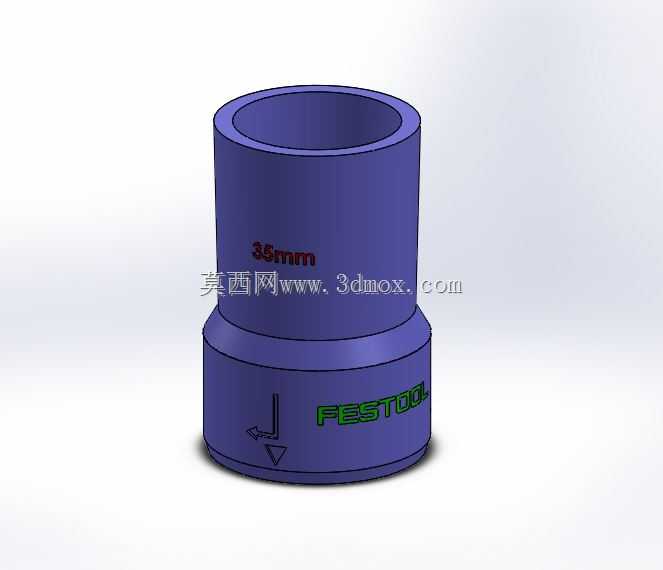

　　从结构上看，零件采用两段同轴套筒的形式。上段为较小直径的插接段，用于对接费斯托工具侧面的真空喷嘴；下段为扩大的承插段，用于接入35mm规格的卡赫吸尘器软管。两段之间设置台阶面，安装时可形成明确的轴向限位，避免接头在吸力或拖拽作用下过度插入。台阶过渡处没有采用尖锐直角，而是保留了圆滑壁厚变化，这样在3D打印成型时能够减少层间应力集中，长期受负压抽吸也不容易在转角处开裂。

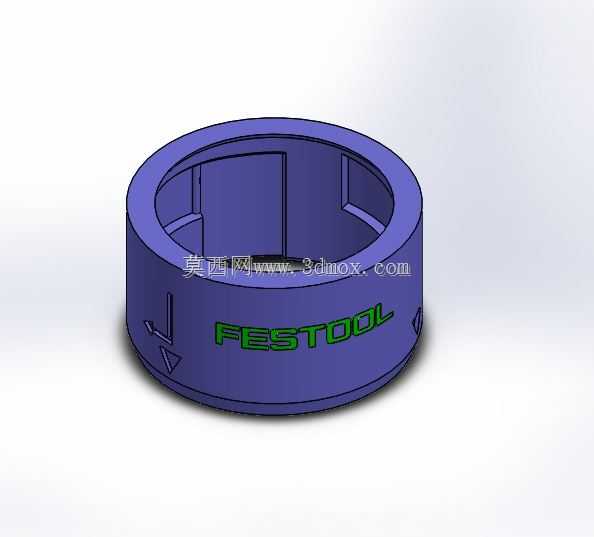

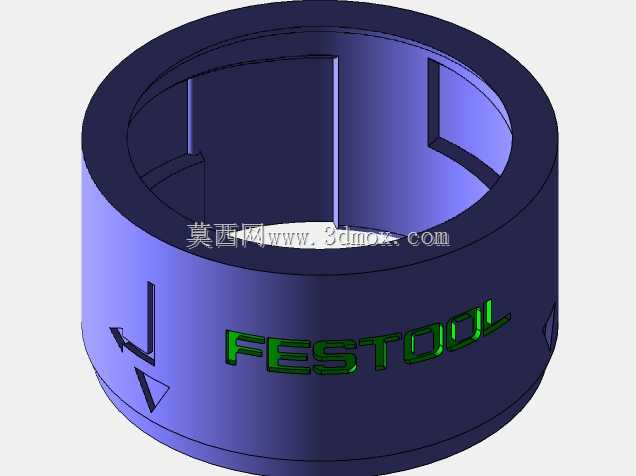

　　外表面保留了品牌标识和口径标识，这些字符并非单纯装饰。在车间多品牌工具混用的情况下，工人可以快速辨认接头的适配方向，减少误插。标识采用凹陷或凸起的实体结构，比粘贴标签更可靠，不会因为粉尘、摩擦或清洁剂擦拭而脱落。筒身一侧还设计了方向指示符号，用于提示气流走向和安装朝向，尤其在工具接口位于侧面、操作空间狭窄时，能够帮助装配者一次对准。

　　设计这类转接件时，首先要控制的是配合公差。工具端喷嘴需要有足够的插入深度，以保证周向密封；吸尘器端则要兼顾35mm软管的实际外径波动。若配合过松，工作时会产生啸叫和漏风；若过紧，现场拆装又会变得困难。因此筒壁不宜过薄，需要保留一定刚性，使接头在插入软管后能维持圆形截面，不会被负压压扁。内壁应尽量保持连续光滑，减少台阶对木屑、砂尘和塑料颗粒的阻挡，避免长碎屑在变径位置堆积堵塞。

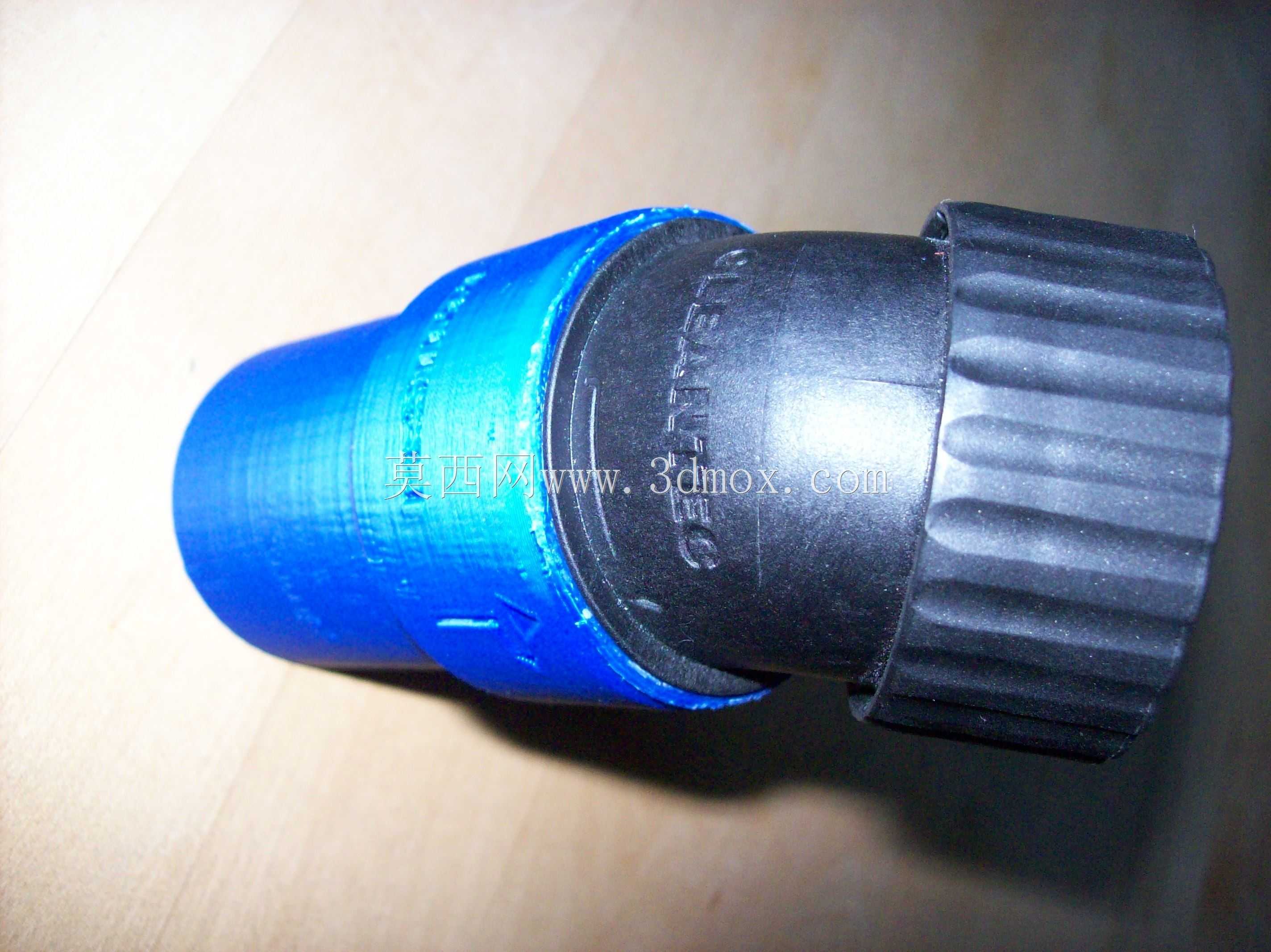

　　安装边界方面，该接头属于轴向插装件，不需要额外紧固件。使用时先将小端压入费斯托工具的真空喷嘴，再把大端套入吸尘器软管或标准延长杆。由于整体外形为阶梯圆柱，所需外部操作空间较小，适合在工具侧面、设备底部或靠墙工位等受限位置使用。若现场软管插拔频繁，可在配合面外加卡箍提高可靠性；若只是临时转接，依靠筒壁与软管之间的摩擦配合也能满足一般除尘需求。

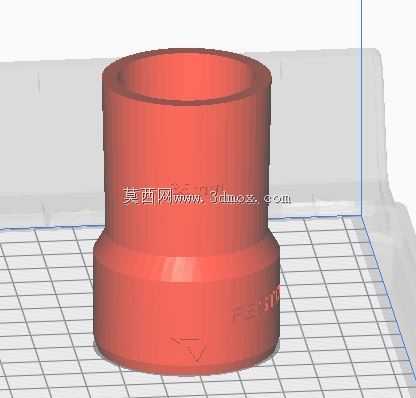

　　在实际应用中，这类接头常见于轨道锯、打磨机、铣削附件和便携式集尘系统之间。它不承担机械传动载荷，主要承受负压、轻微拉拽和粉尘磨损，因此材料选择应偏向具备一定韧性和耐磨性的塑料。采用三维建模时，需要重点检查两段轴线的同轴度、台阶处壁厚均匀性以及端口倒角。端口倒角不仅便于装配，也能减少软管内壁被锐边割伤的风险。对于需要自行打印的使用者，还应根据所选材料收缩率微调内径，避免打印后实际尺寸偏小导致无法插入。

　　整体而言，这个变径适配器解决的是不同除尘系统之间的接口兼容问题。它没有复杂运动机构，却直接关系到吸尘效率、现场清洁度和作业连续性。合理的台阶限位、清晰的方向标识、光滑的内部通道以及适中的配合紧度，是这类小零件能够在车间长期可靠使用的关键。
