费斯托工具系统收纳箱多规格结构

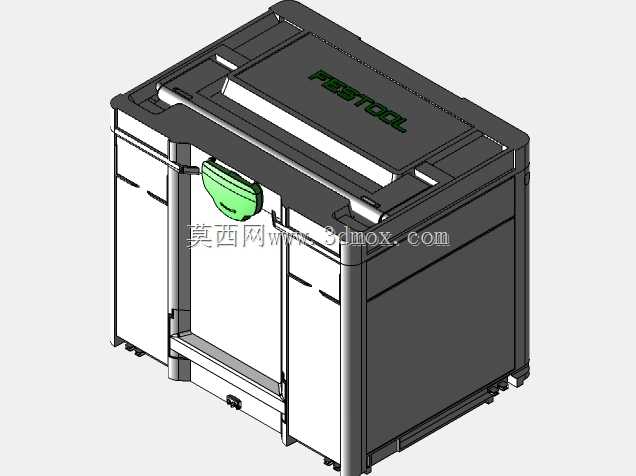

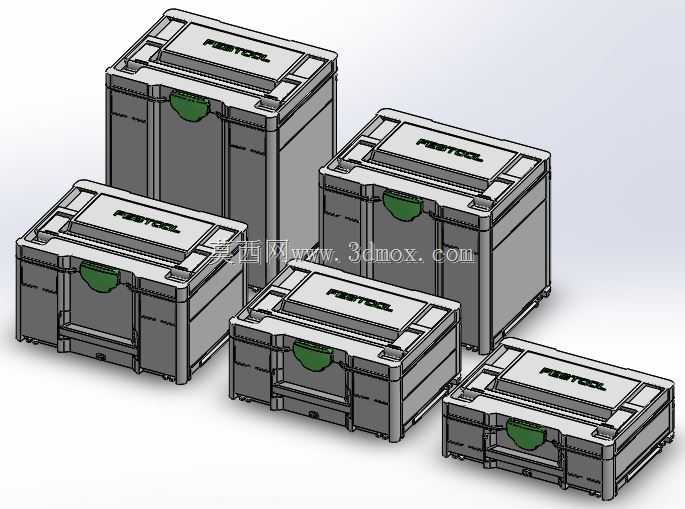

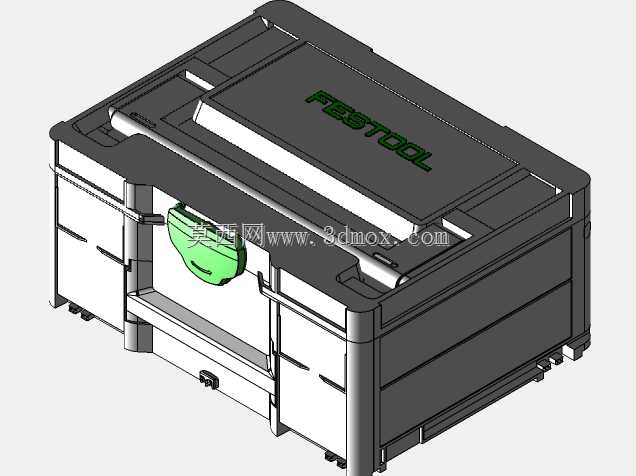

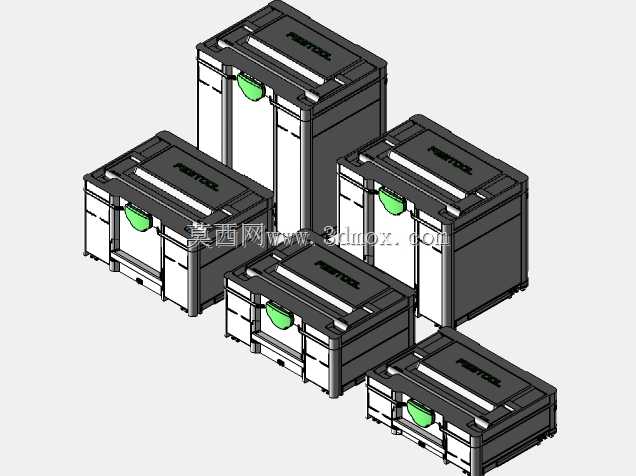

　　现场作业的工具管理痛点，往往不在工具本身，而在转运、分类与快速取用之间的平衡。费斯托这套系统收纳容器面向装修、木作、维保、安装等多工种流动作业场景，把零散的电动工具、耗材、附件和防护用品整合进可互相咬合的箱体体系，减少翻找时间，也降低工具在车厢与工位间磕碰损坏的概率。不同高度的箱体对应不同装载需求，较深规格可容纳主机、电池和较大附件，较浅规格适合分隔存放钻头、磨片、紧固件等小尺寸物料，扁平款则可承担薄层工具、说明书或备用配件的收纳。

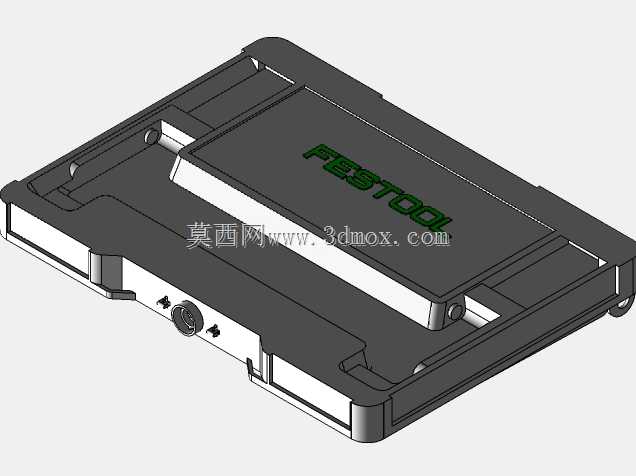

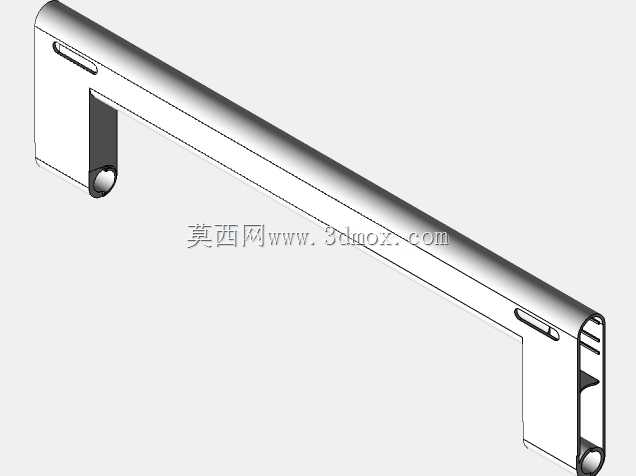

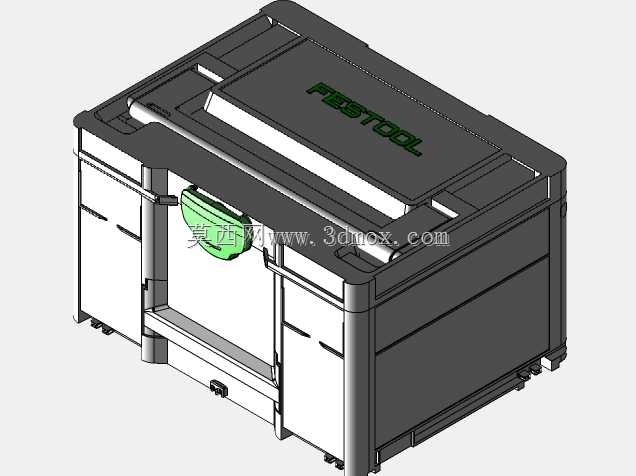

　　从结构角度看，箱体顶部与底部的配合轮廓是整套系统的核心。相邻箱体叠放时，底部定位结构落入顶部凹槽，形成侧向约束，搬运整摞箱体时不易滑移；箱盖与箱体之间的锁扣位于正面操作区，扣合后可将上下层连带锁紧，单人提携最上层把手即可带动整组移动。这种设计不需要额外绑带或外挂支架，就能在车辆行驶、工地短驳和临时堆放时保持堆叠稳定。把手区域兼顾承重与握持空间，边缘做了受力过渡，避免满载提拉时局部应力集中。

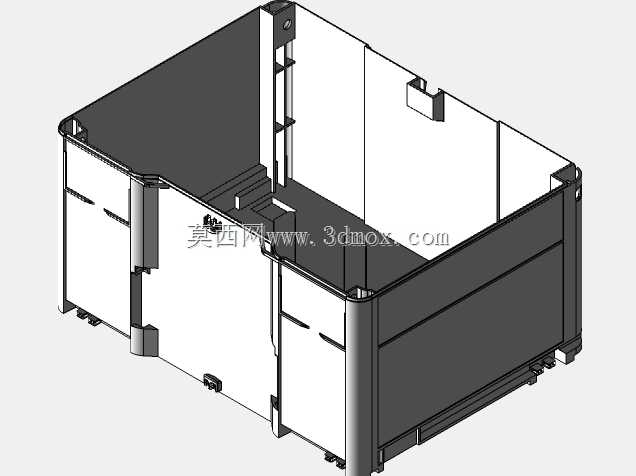

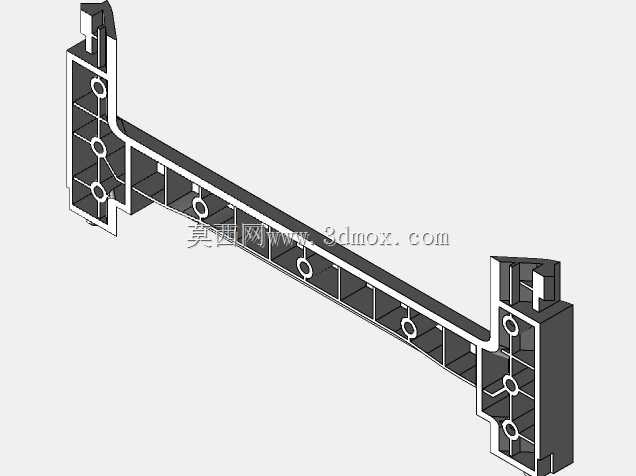

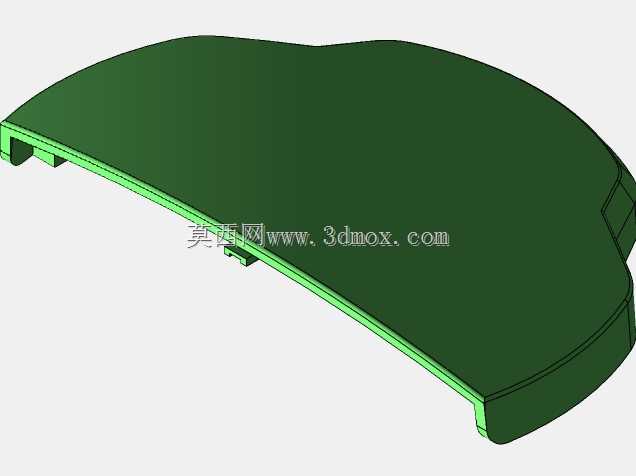

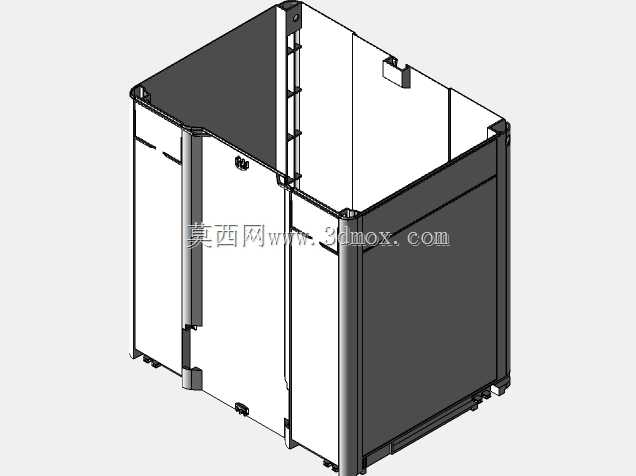

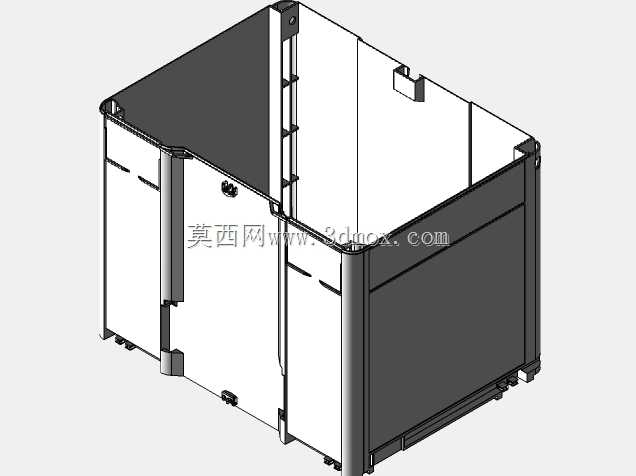

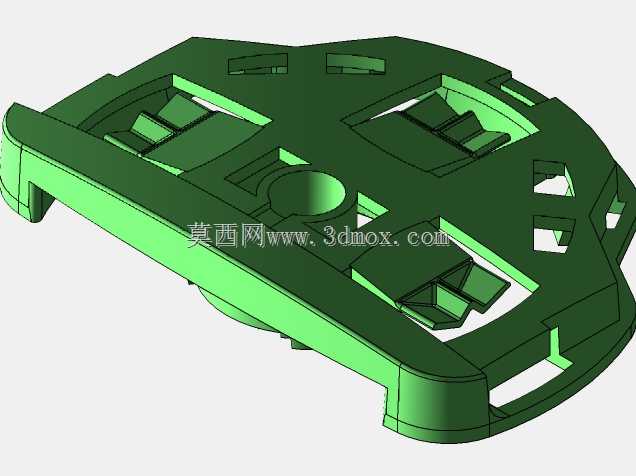

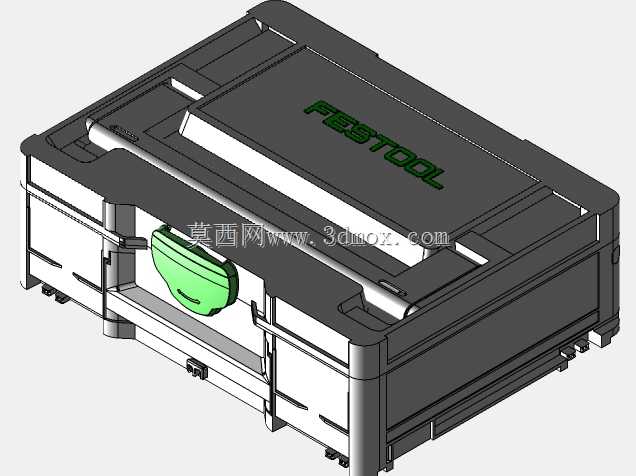

　　箱体外形以直线棱边为主，便于在车厢、货架和作业台面之间紧密排列，提高空间利用率。侧壁并非单纯等厚平板，而是通过竖向加强筋和转角加厚提升刚性，在堆叠载荷下控制侧壁外鼓；箱盖表面保留品牌标识区域，同时布置防滑与定位纹理，使上层箱体放置后具有明确的接触边界。正面绿色锁扣不仅是视觉识别点，也承担开启、扣合和叠层联锁功能，操作者戴手套时仍可凭手感判断是否锁紧。

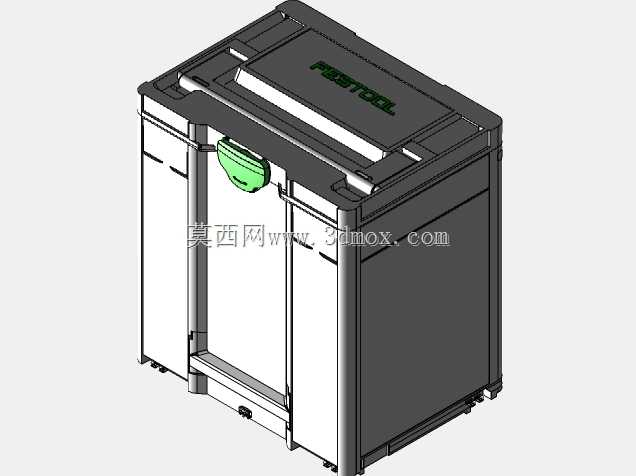

　　在实际选型中，尺寸边界需要结合车辆后备箱、货架层距和常用工具包络共同确定。较高箱体适合存放立式主机，但叠放后总高较大，会影响上层取物；较低箱体虽然单层容量有限，却可以通过多箱组合实现工具按工序、按类别分离。若用于固定维保站，可将多规格箱体并排或分层布置，形成工位侧的工具缓存单元；若用于随车作业，则应优先规划底层重件、上层常用件的堆叠顺序，使整组重心偏低，搬运更稳。

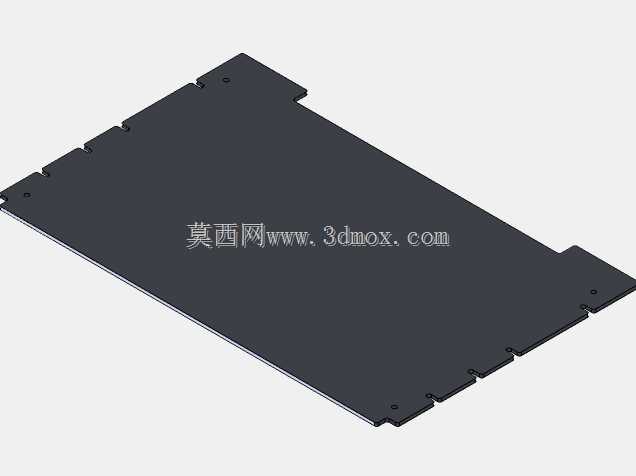

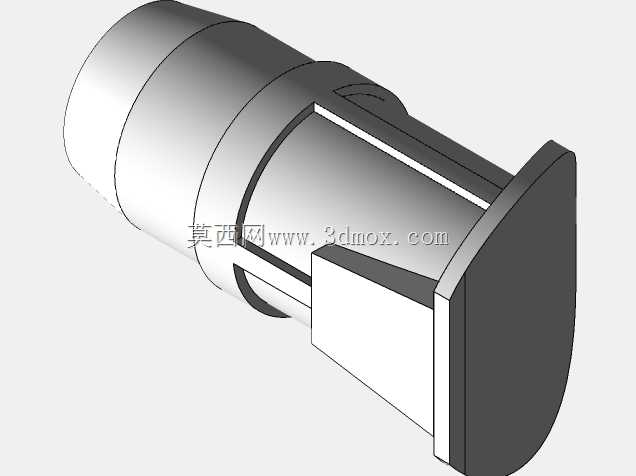

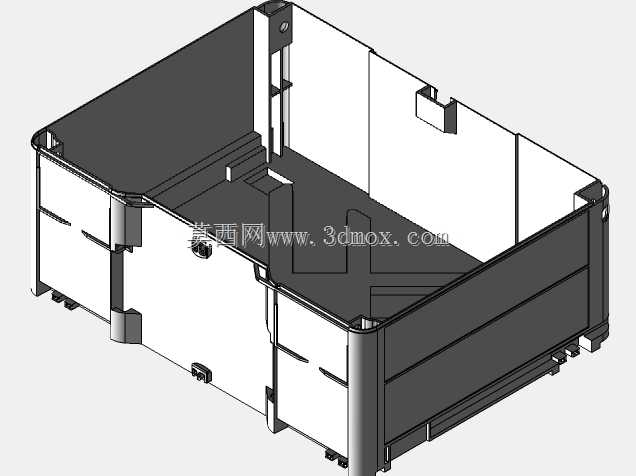

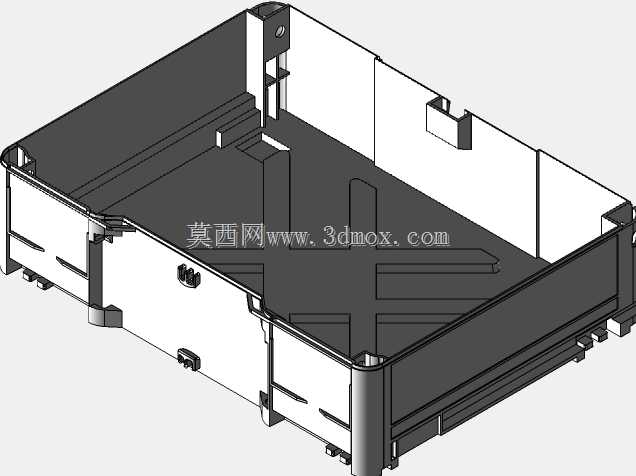

　　建模时需要重点还原的不是外观曲面，而是箱体之间的装配关系。箱盖闭合间隙、锁扣旋转行程、上下层定位筋的插入深度，都会影响虚拟堆叠时的真实感。若后续用于工装布置或车厢内部规划，还应把箱体外部最大包络、把手突出量、箱盖开启后的翻转空间一并纳入，避免现场出现箱体能够放入却无法开盖、能够堆叠却无法取出的问题。对于需要制作内衬的场景，箱体内部的台阶、筋位和底部平面决定了泡棉或隔板的裁切边界，模型保留这些细节可直接服务于后续定制化收纳设计。

　　这类容器的设计思路体现了工具系统从单机附件向现场存储平台的延伸。它不追求单一箱体的最大容积，而是通过统一接口让多个规格形成组合，使工具、耗材和备件在移动作业中保持有序。结构工程师在参考此类产品时，可重点关注堆叠定位、锁扣联动、侧壁加强和人机握持四个方面，将这些约束转化为自有工具箱、设备周转箱或工位物料盒的设计依据。
