牧田手持式木工修边开槽动力工具

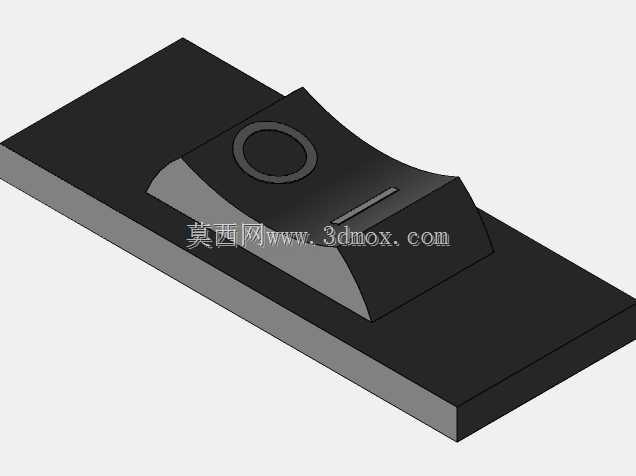

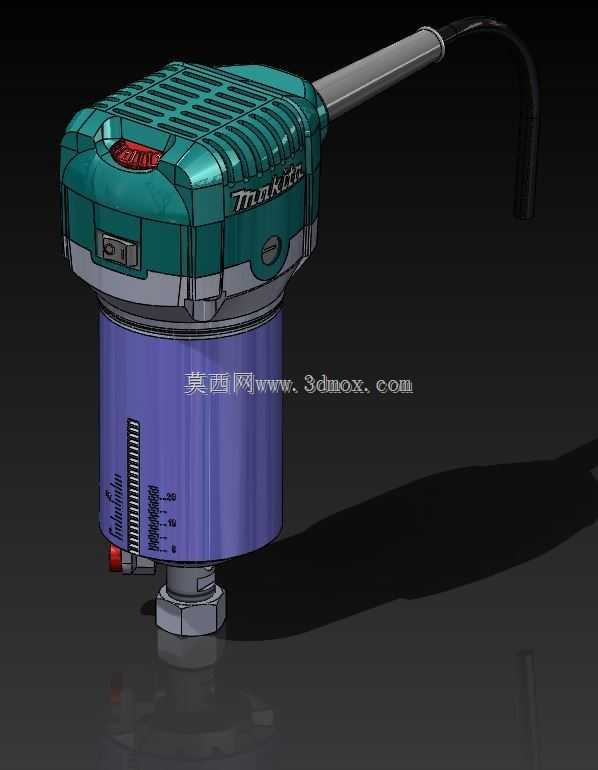

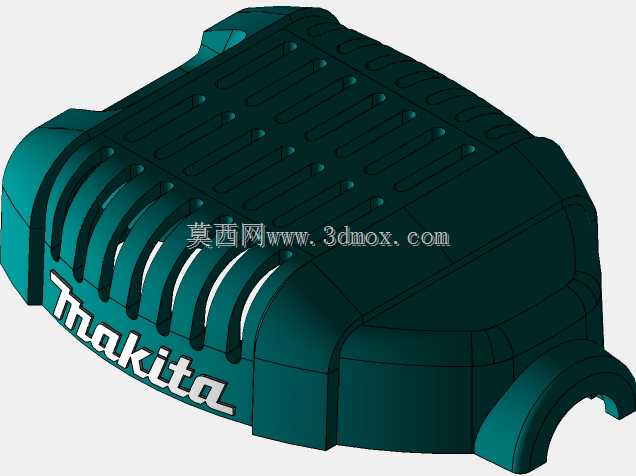

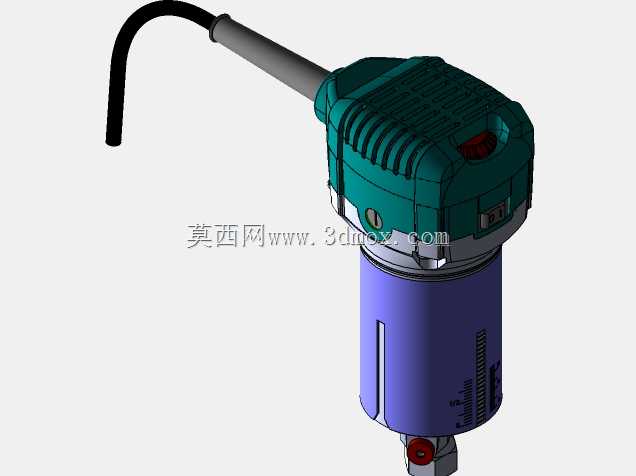

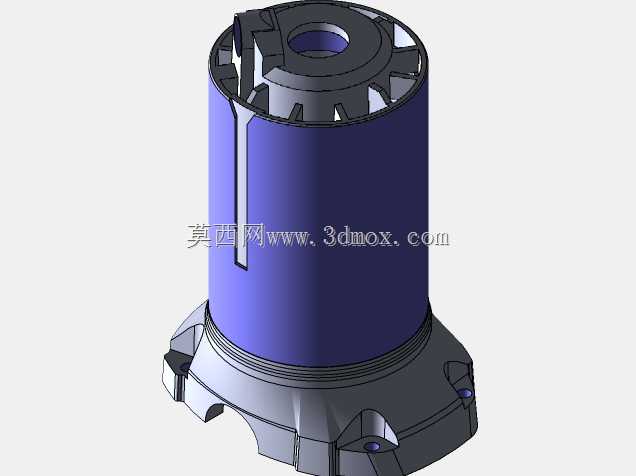

　　在家具制造、现场木作安装及广告标识加工场景中，这类小型手持动力工具主要用于板材边缘修整、倒角、开槽、开孔及小范围仿形铣削。相比大型台式铣床，它的核心价值在于操作灵活，能够在工件已就位或空间受限的情况下完成细部加工，因此在柜体封边后修齐、门板造型线脚加工、亚克力修边以及薄板镂铣工序中使用频率极高。该模型围绕牧田RT0700系列修边机本体进行结构还原，重点表达了机身握持段、动力壳体、深度调节立柱、刀夹安装位与电源线出线方向之间的空间关系。从整机布局看，上部为电机与开关区域，外壳带有密集散热筋，既承担防护作用，也通过增大表面积强化连续工作时的热交换；侧面设置开关与锁定结构，便于单手握持时操作。中部为深度调节机构，

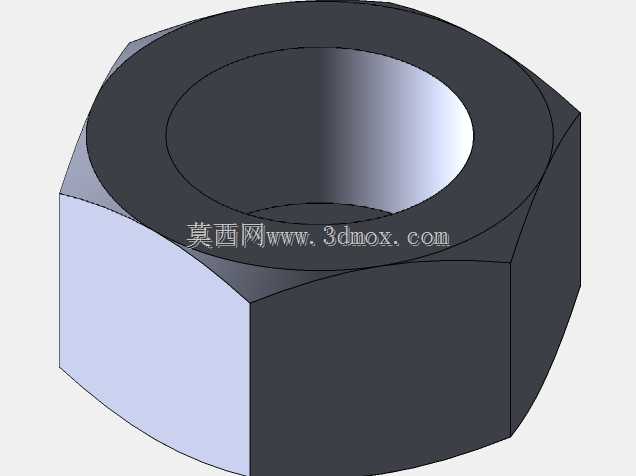

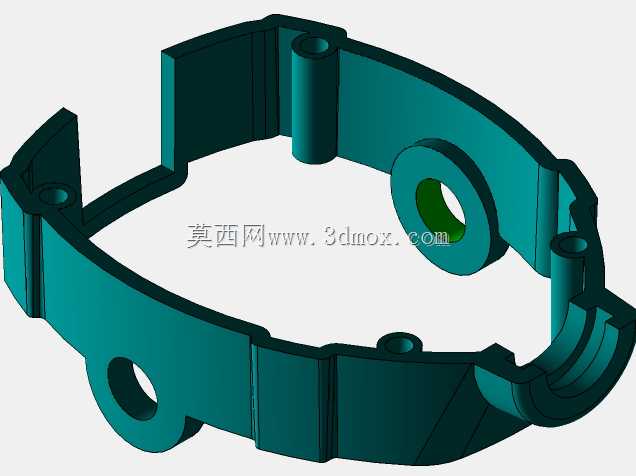

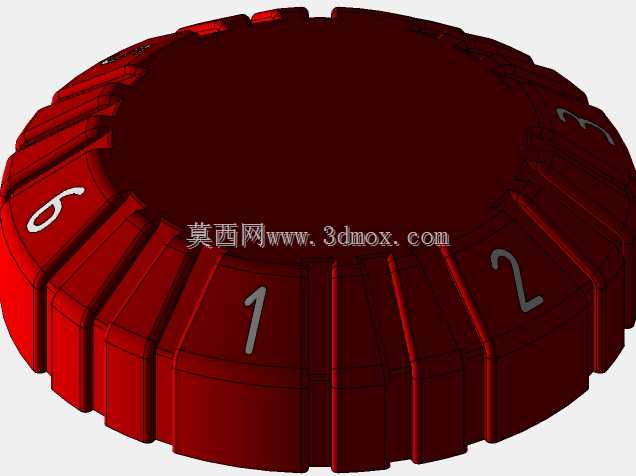

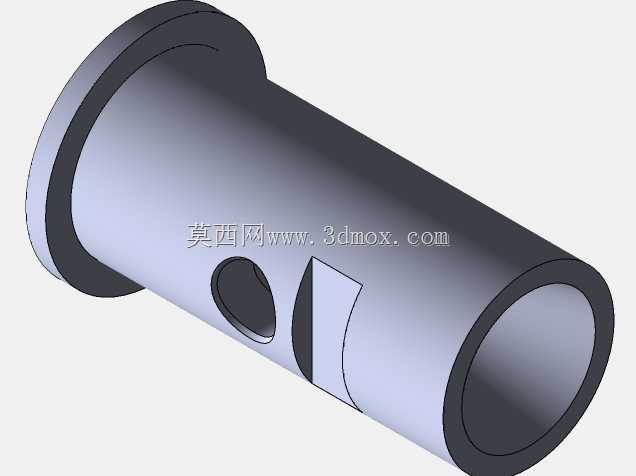

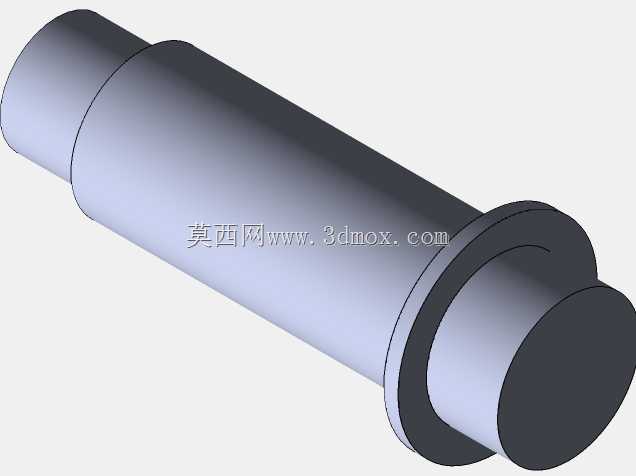

　　通过立柱刻度与锁紧装置控制刀具伸出底座的高度，这一尺寸直接决定铣削深度。实际使用中，操作者需要根据刀具直径、刃长、材料硬度和进给速度设定切深，过深会导致刀体偏摆、工件崩边甚至电机过载，过浅则增加走刀次数。下部为夹头与输出轴区域，用于装夹不同柄径的铣刀。建模时对螺母外形、轴端连接和底座配合面进行了还原，这些部位直接关系到刀具同轴度与换刀便利性。底座平面是加工基准面，贴靠工件表面或导板后，刀具沿设定轨迹运动；若配合直导规、圆弧导座或倾斜底座，还可完成直边导向、曲线仿形和斜角铣削。外形与安装边界方面，该类工具通常采用紧凑圆柱机身，重心靠近握持区，以降低长时间手持的疲劳感；机身直径需兼顾内部电机尺寸与成人手掌握持范围，

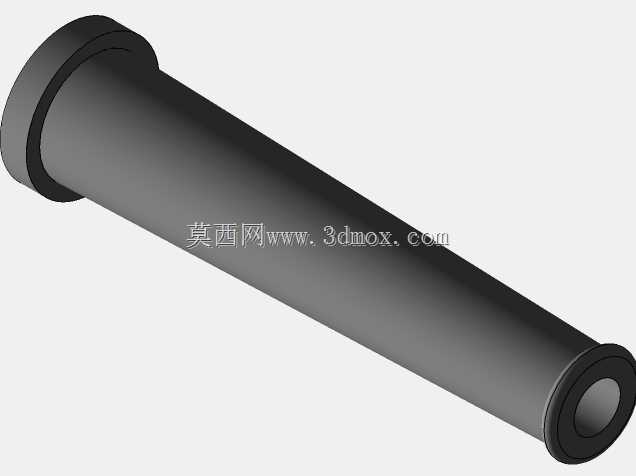

　　高度方向则要保证散热壳体、调节行程和刀夹容纳空间互不干涉。电源线从机身尾部以柔性护套引出，模型中保留了出线弧度，这在做工位布局、工具收纳或配套吸尘装置干涉检查时具有参考意义。深度调节立柱的行程决定可加工深度范围，底座外径决定靠近边角或台阶处的通过能力，底部到刀夹端面的最小距离则影响短刃刀具的适配性。从结构设计角度看，这类产品需要同时平衡刚性、散热、减振与可维护性。外壳壁厚不能过薄，否则在跌落或夹紧时容易开裂；散热筋走向需引导气流经过电机区域，同时避免木屑直接堆积在进风口；开关位置应远离切屑飞溅方向，并具备防误触或明确的操作反馈。调节机构要求刻度清晰、锁紧可靠，长期使用后仍能保持深度重复精度；

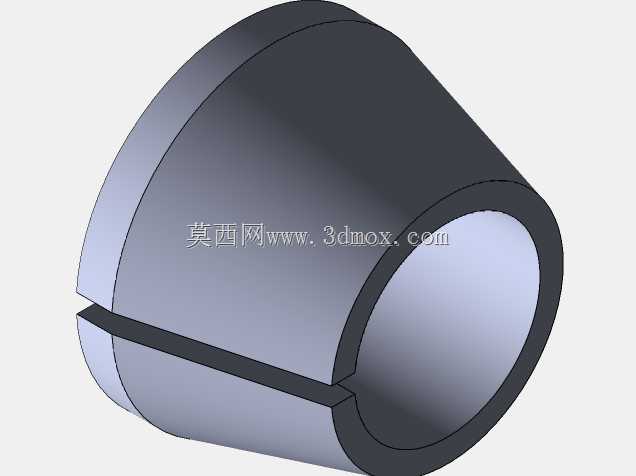

　　夹头部分则需保证锥面或螺母压紧后对刀柄形成均匀夹持，减少高速旋转下的径向跳动。在三维建模或选型验证时，可将该模型作为手持动力工具的人机与边界参考：检查握持区域与开关操作是否存在干涉，评估底座与导尺、吸尘罩、样规等附件的装配关系，核对刀具最大伸出量与防护罩开口是否匹配，也可用于木工工作站、工具挂架或自动化夹持工装的前期布局。对于需要逆向复刻或二次开发附件的工程师而言，模型中机身与底座的连接尺寸、调节柱间距、夹头中心相对底座边缘的距离，都是设计靠山、集尘罩或倒装支架时必须锁定的关键参数。整体而言，该结构体现了小型修边机在便携性、加工精度和附件扩展性之间的工程取舍，既适合木工作业现场的快速修形，也能通过更换底座和刀具拓展出开槽、雕花、裁口等多种工艺能力。
