高速精密风冷数控雕刻主轴结构设计

　　在中小型数控雕刻、精雕、木工开料及轻金属铣削场景中，主轴作为直接执行切削动作的核心功能部件，其结构刚性、转速稳定性与安装适配性直接决定加工表面质量与刀具寿命。该模型呈现的是一款采用风冷散热方案的高速精密主轴，整体为立式柱状壳体结构，上部布置两组电气与气路接口，下部伸出ER20规格的刀柄夹持端，可在紧凑的机床Z轴空间内完成集成。从实际选型角度看，这类主轴多用于非金属板材雕刻、亚克力切割、木工浮雕、PCB铣边以及铝合金小件的轻载高速加工。其高转速区间能够适配小直径刀具的线速度要求，在精细雕刻时减少毛刺与刀纹；而风冷结构省去了水冷系统所需的管路、水泵与密封维护，更适合安装空间分散、连续运行时间中等的台式或龙门式雕刻设备。

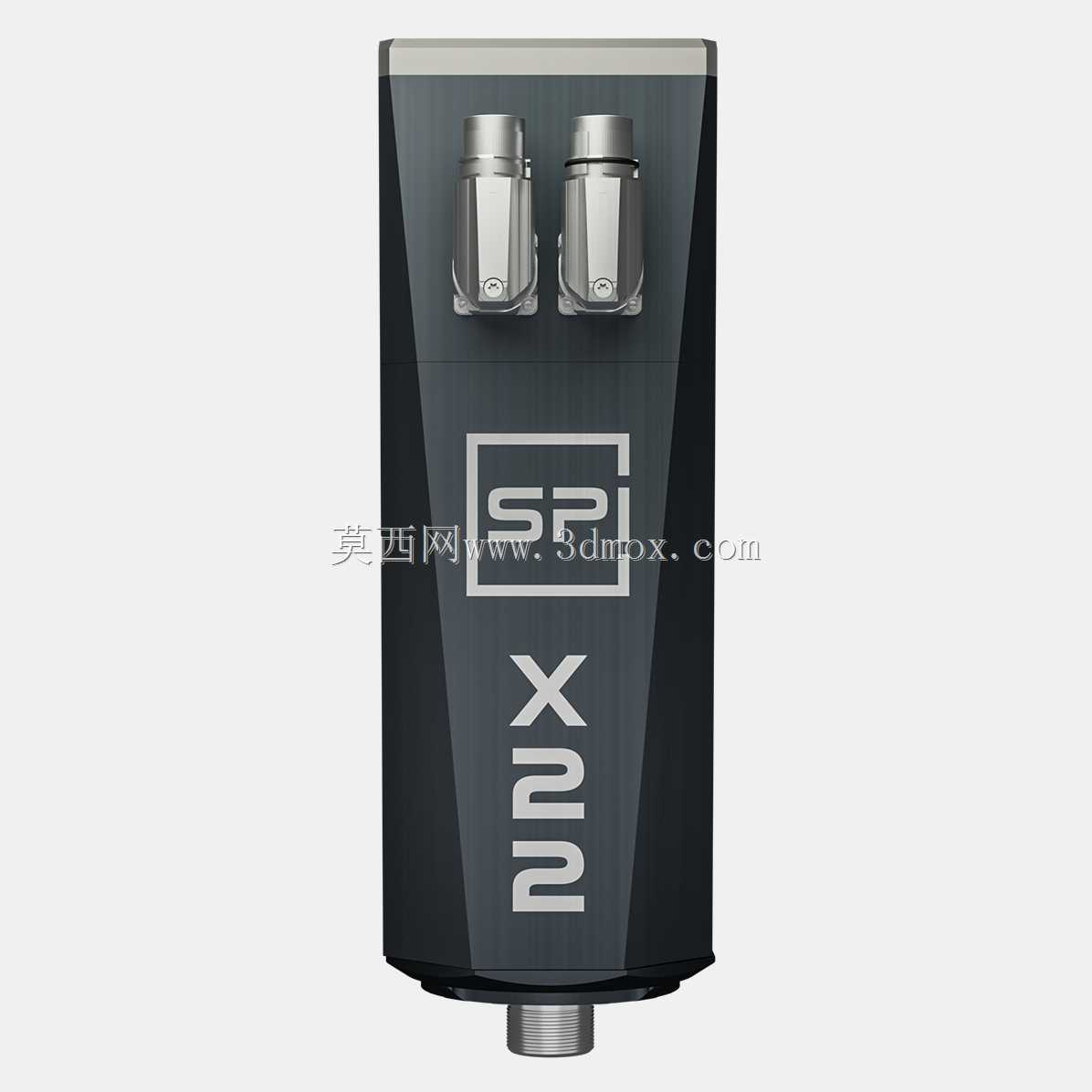

　　壳体采用近似棱柱的外形设计，并非单纯追求外观辨识度。多面平直结构为抱座夹持提供了稳定的安装基准，相比光滑圆柱面，能够在夹紧时降低相对滑移风险，同时便于在三维布局中确定主轴的周向方位。上部两个金属接头分别对应动力接入与散热或气路相关接口，接口位置集中在壳体顶端，有利于在Z轴拖板上方整理线缆，避免加工区域的切屑、冷却液飞溅直接作用于接头根部。主轴下端采用ER20夹头界面，这一规格在雕刻与轻铣领域具有较好的通用性，可夹持一定直径范围内的直柄刀具，换刀时通过螺母锁紧即可完成。模型对夹头螺母、端部轴伸以及壳体过渡段均进行了表达，结构工程师在设计Z轴滑枕、抱箍和防尘罩时，可直接依据这些外形边界校核刀具装卸空间，避免护罩干涉扳手操作。散热方面，

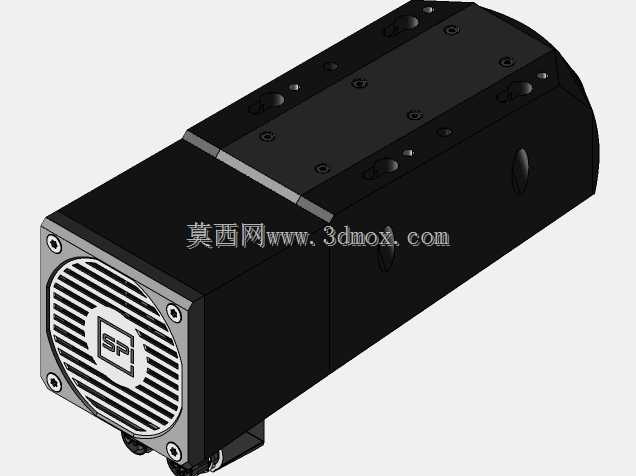

　　风冷路线围绕内置风扇与壳体风道组织。风扇运转时带动气流经过电机线圈与轴承附近区域，将热量从壳体带出。由于没有水冷套的复杂密封结构，主轴外围轮廓更简洁，对安装姿态的限制也相对较少。但在整机布置时仍需注意进风、出风方向，不能让抱座完全封闭风道，也应尽量使排风口远离切屑堆积区，防止粉尘被气流吸入电机内部。从支承结构看，高精度主轴对轴承配置极为敏感。该类产品通常在轴系两端布置精密轴承以承受径向切削力，并兼顾少量轴向载荷；线圈与轴承区域的热管理需要协同设计，避免高速运转时热伸长过大影响Z向尺寸稳定性。三维建模时，壳体壁厚、加强筋位置、轴承室同轴度以及接口安装面的平面度都是需要重点关注的细节。这些特征在外观模型中虽不完全可见，

　　但决定了后续工程图拆解与零件加工的可行性。安装边界上，柱状主体需要通过抱座固定在设备滑块或Z轴安装板上。选型时应核算主轴中心到安装基准面的距离、上端接头的弯折半径、下端刀具伸出后的极限干涉范围，以及随Z轴上下运动时与龙门横梁、吸尘罩、压料辊的相对位置。对于带对刀仪的设备，还要保证轴伸端面与刀柄螺母在对刀路径上不发生碰撞。在实际装配中，主轴的夹持力需要控制在合理范围：过大会造成壳体变形，影响内部气隙与轴承回转精度；过小则可能在高速启停或切削振动时产生松动。配合面的加工粗糙度、抱座开口形式以及锁紧螺钉的布置，都应围绕这一要求展开。该三维模型完整呈现了外部接口、壳体分块、轴伸与夹持界面，可用于雕刻机总体布局校核、Z轴头部结构设计、护罩与吸尘装置干涉检查，也可作为高速主轴类产品外观与结构方案对比的参考。在面向非标设备开发时，工程师能够基于模型快速判断其是否适合目标工作台行程与工件厚度，并进一步确定冷却风道、走线方向和维护拆装空间。
