牧田修边机配套工装与收纳组件结构

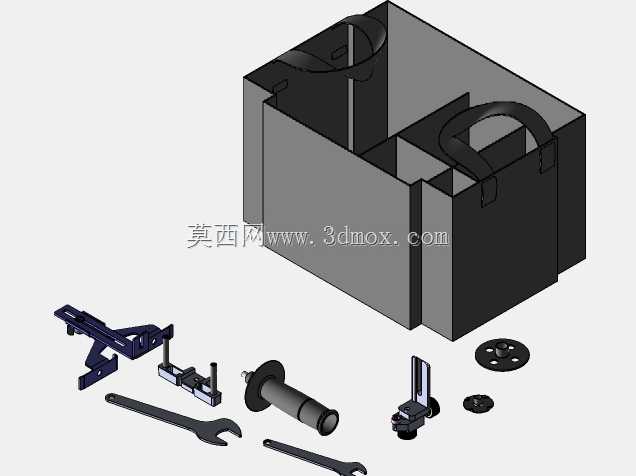

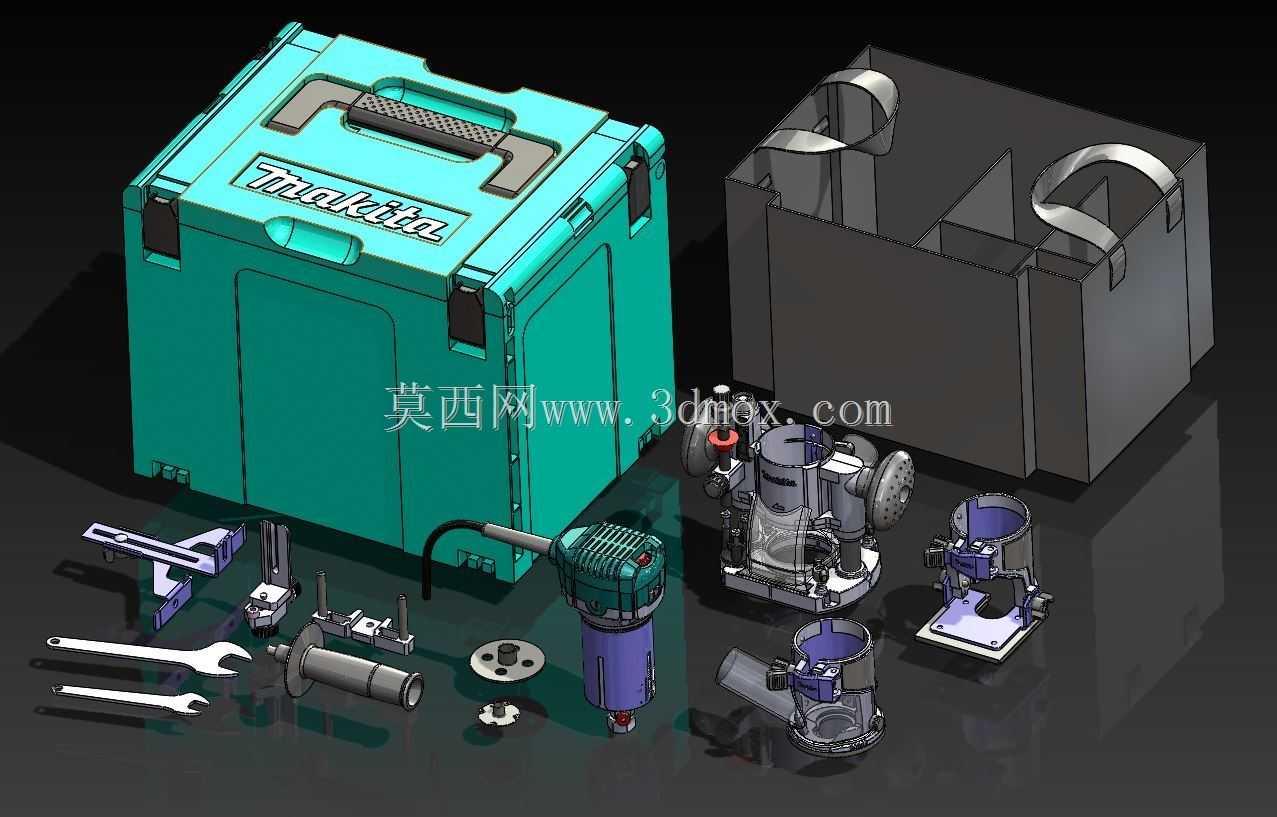

　　这套三维结构围绕手持式木工修边作业展开，把主机、可替换底座、导向附件、拆装工具和现场收纳箱放在同一装配关系中核对，适合家具厂封边修形、室内装修开槽、模板仿形铣削以及小型木作开孔等场景。实际使用时，操作工最常遇到的问题不是刀具本身，而是底座切换慢、导向靠山晃动、扳手随手放置后丢失，以及多台主机和附件混放在工具箱内造成磕碰。该结构把这些零散环节作为整体来处理，使修边机从单机工具扩展为可快速换装的工位组件。

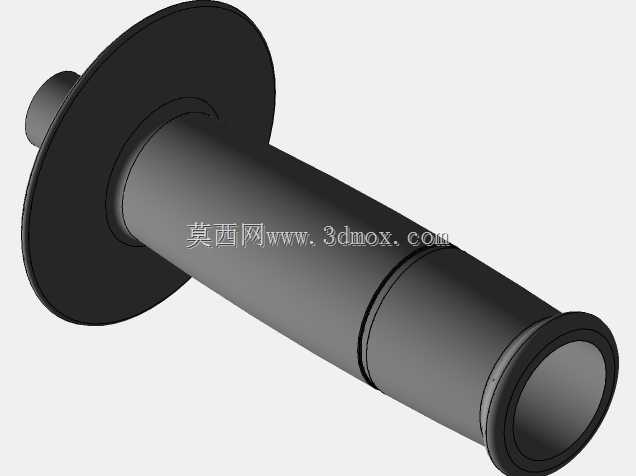

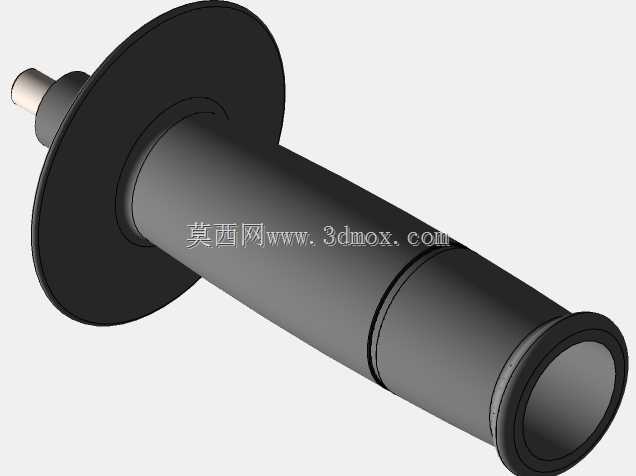

　　主机部分保留了修边机典型的立柱与机身连接关系，电机壳体、握持区域、刀头护罩和排屑方向均按实物测量关系建立。立柱直径与底座夹紧孔之间留有明确配合边界，更换底座时不需要改动主机本体，只需松开夹紧件并重新锁定高度。这种设计思路决定了整套附件的核心不是增加复杂机构，而是在统一夹持接口下扩展作业姿态：直底座适合常规贴边修形，倾斜底座用于带角度的倒角或斜槽加工，倒装底座则可把主机固定到工作台面，形成小型铣削工位。

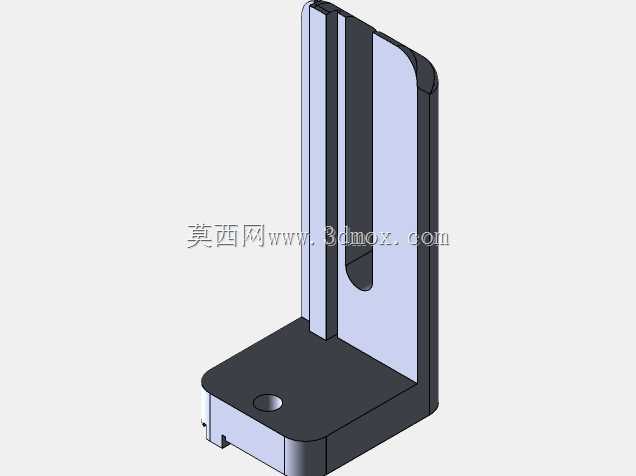

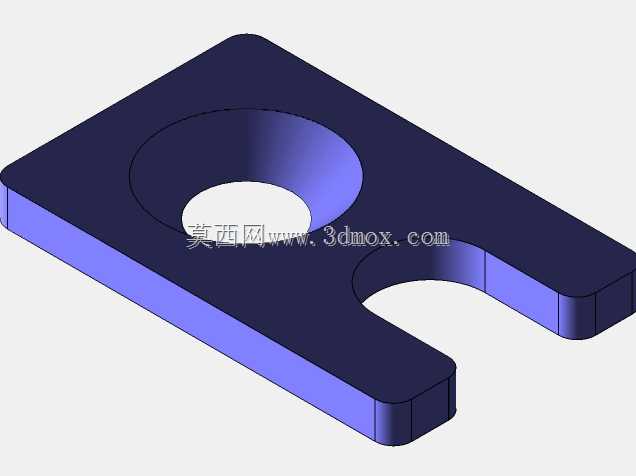

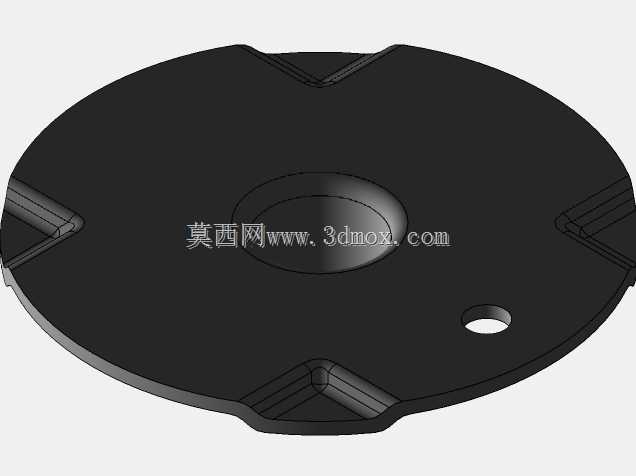

　　倾斜底座的结构重点在角度定位面与锁紧位置。模型中可见底座与主机立柱的夹持区、支撑脚以及刀具避让孔，支撑脚底面需要在加工时紧贴工件表面，因此底面平面度和刀具中心线的相对高度直接影响切削深度。若支撑脚发生翘曲，刀刃会在入刀时产生跳动，轻则留下波纹，重则使刀夹承受侧向冲击。倒装底座则更关注安装边界，其底板开孔、压紧位置和排屑空间必须与工作台预留孔匹配；模型把底板轮廓、固定孔位和主机插入深度都表达出来，便于在自制木工台或辅助工作板上提前布置沉孔和避让区。

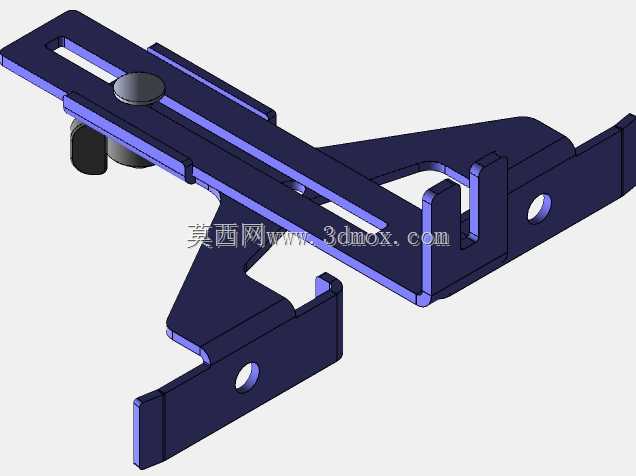

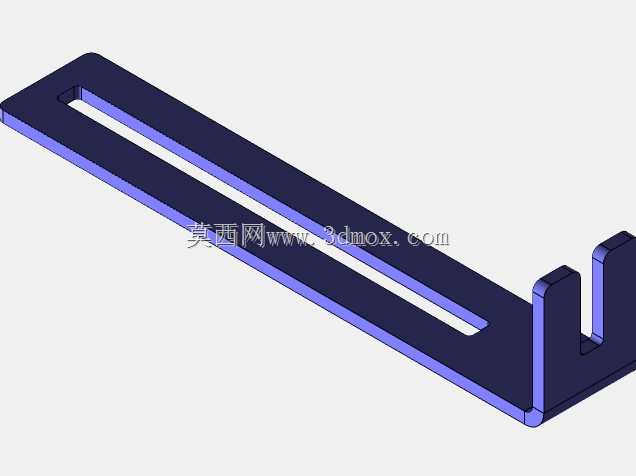

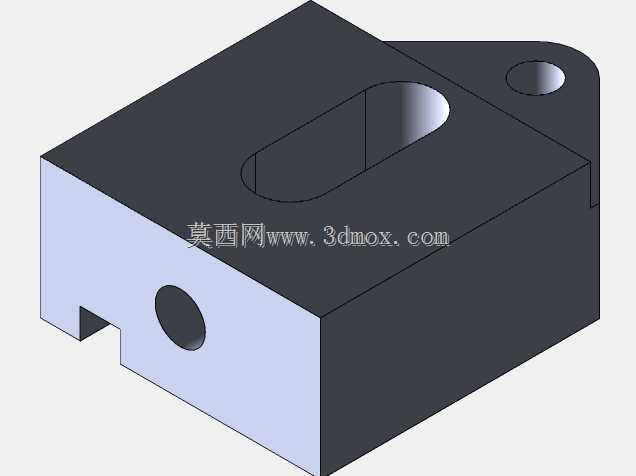

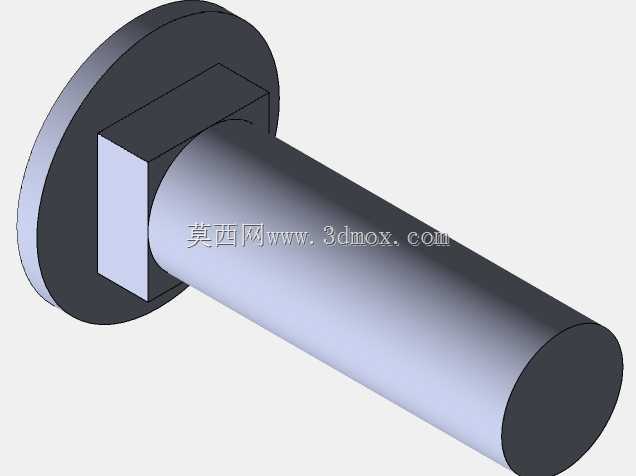

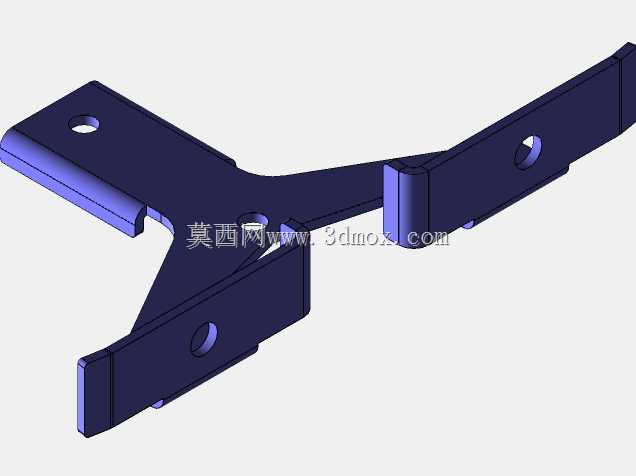

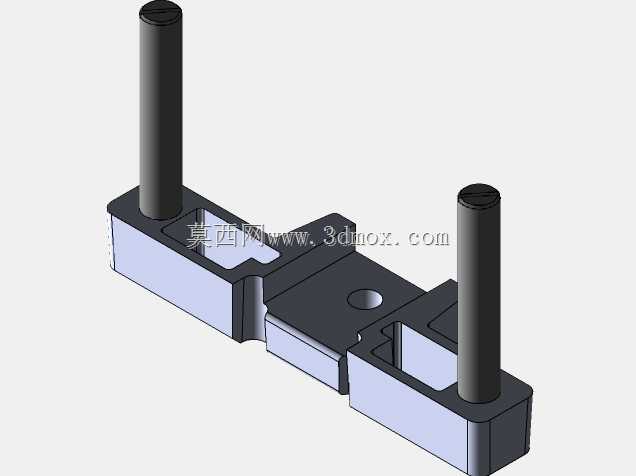

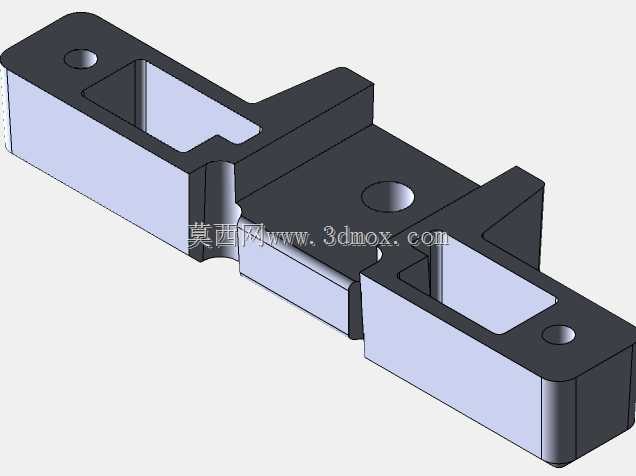

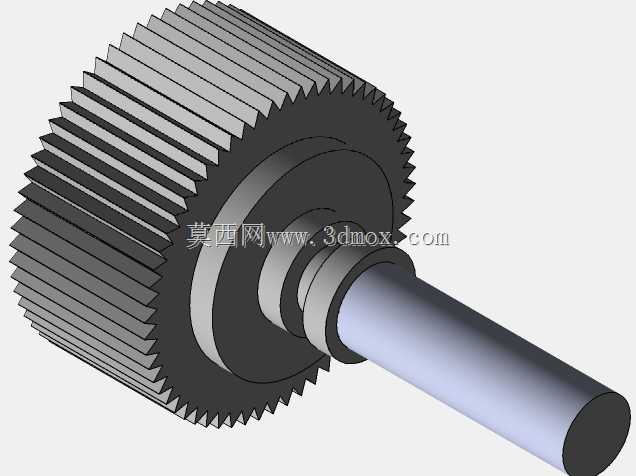

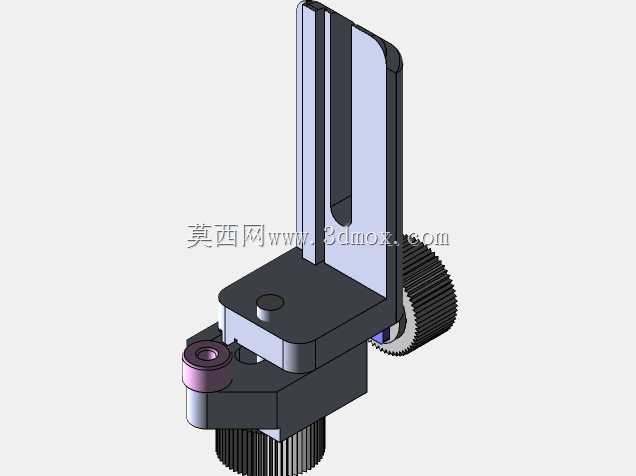

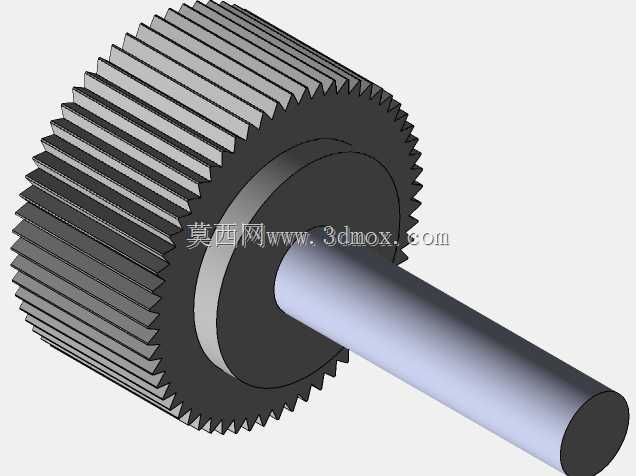

　　导向附件包含靠山、导板、定位销和微调件等结构。靠山类零件通过长槽与底座连接，长槽方向决定了修边距离的调节范围，锁紧螺钉的位置则要避开木屑堆积区。实际加工中，导板与工件边缘的接触形式比单纯尺寸更重要：若接触面过窄，沿木纹方向推进时容易跟随木材纹理跑偏；若接触面过宽，又会在曲面修边时干涉。该套附件通过不同形状的导向件区分直边、圆弧和仿形作业，使同一台主机能够覆盖更多工序。

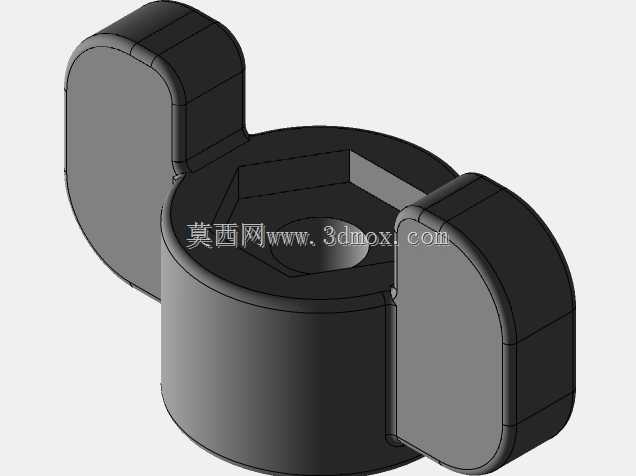

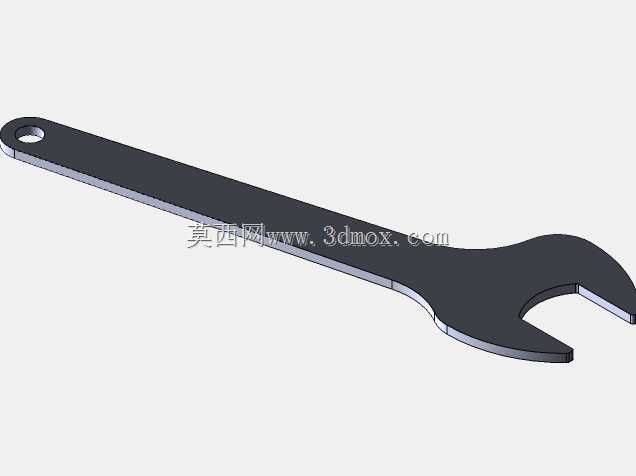

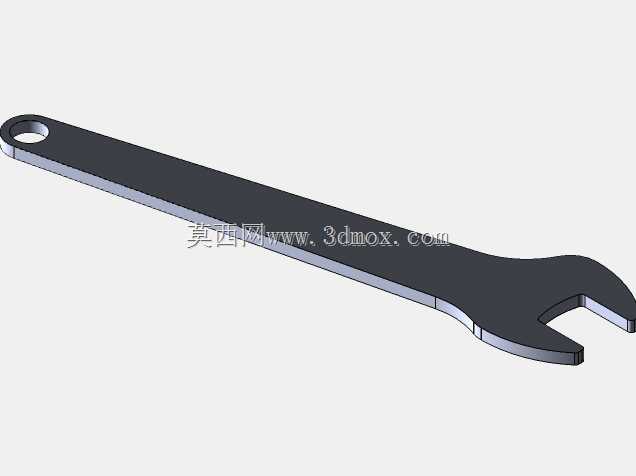

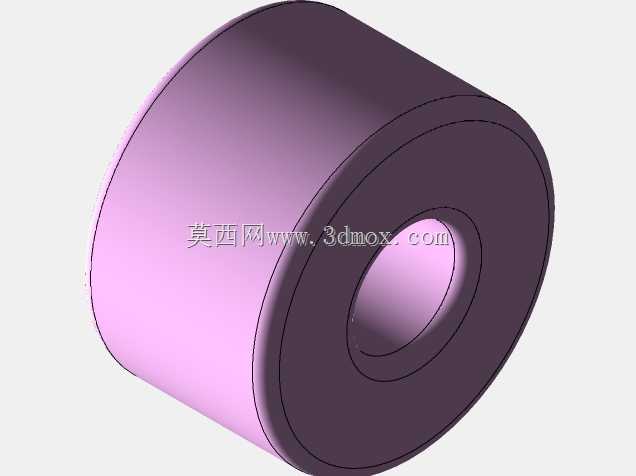

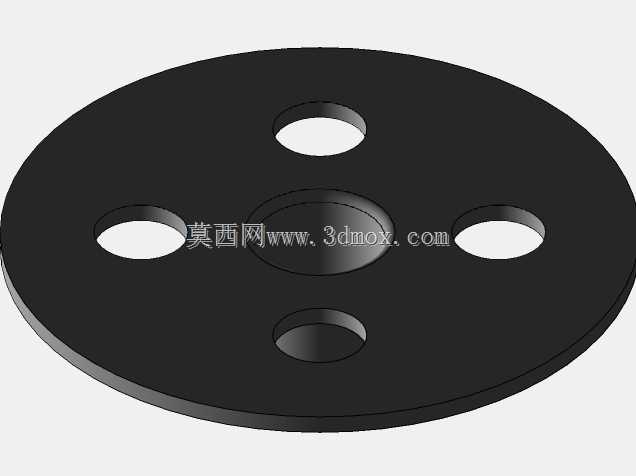

　　拆装工具部分包含开口扳手、套筒类零件和小规格紧固件。扳手开口与主轴螺母、夹头螺母的尺寸对应，模型中保留了扳手长度与施力空间的关系。在结构核对时，扳手不能只满足几何套入，还要考虑主机外壳、底座护罩和刀具调整螺钉之间的操作间隙；若扳手过短，日常换刀会费力，若过长，则容易在靠近靠山和吸尘口时发生干涉。小垫片、法兰盘和定位件虽然体积不大，却承担轴向限位和接触面保护作用，它们的厚度变化会直接反映到刀头伸出量上。

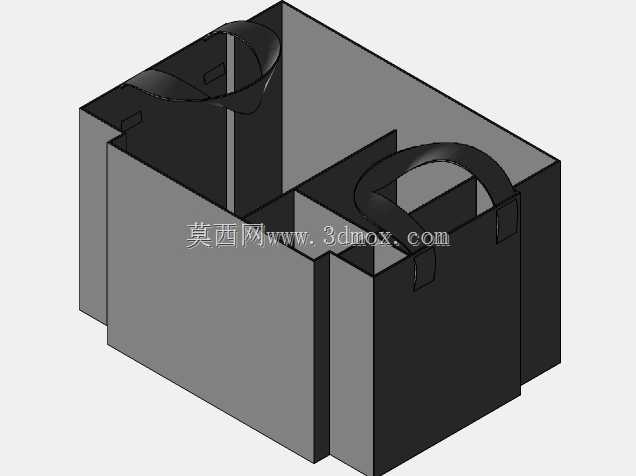

　　收纳系统由硬质工具箱和内部承托内衬组成。工具箱外壳带有提手、锁扣和堆叠定位结构，适合在车间、车辆和施工现场之间转运。内部内衬按照主机、底座、扳手和导向件的外形分区，每个零件都有独立容纳腔，避免金属工具直接撞击塑料壳体和主机散热筋。内衬的边界设计需要兼顾取放效率与固定可靠性：腔体过紧会导致戴手套时取件困难，过松则在搬运倾倒时发生窜动。箱体外部的加强筋布置在边角和提手根部，这些位置正是跌落和堆叠时应力集中的区域。

　　从安装边界看，倒装底座与工作台连接时应先核对刀具中心线到底板边缘的距离，再确定靠山导轨的固定槽位置。手持作业时，不同底座的支撑脚高度差需要统一校准，否则切换底座后会出现切深突变。排屑方向与护罩开口也应纳入装配检查，尤其是在倒装状态下，木屑若被导向件阻挡，会在刀头周围堆积并影响进给。整体结构没有采用多余装饰，所有曲面、凸台和开槽都围绕夹持、导向、避让和收纳展开，能够为修边机附件开发、木工工位改造以及工具包配套设计提供直接的三维参照。
