牧田修边机适配吸尘底座结构设计

　　这套修边机底座结构，核心是为手持木工修边作业提供稳定的导向支撑与作业过程中的粉尘抽吸通路，日常在家具厂封边修型、家装现场木作开槽、实木线条倒角、板式家具开孔等场景里使用频率极高。传统修边机直接手持作业时，刀头切削木料产生的木屑会沿底座四周飞溅，不仅遮挡操作视线，细小木屑还会进入设备导轨缝隙，长期积累会加剧立柱与底座配合面的磨损，这套带侧向吸尘通道的底座，正是针对这类现场痛点做的结构优化。

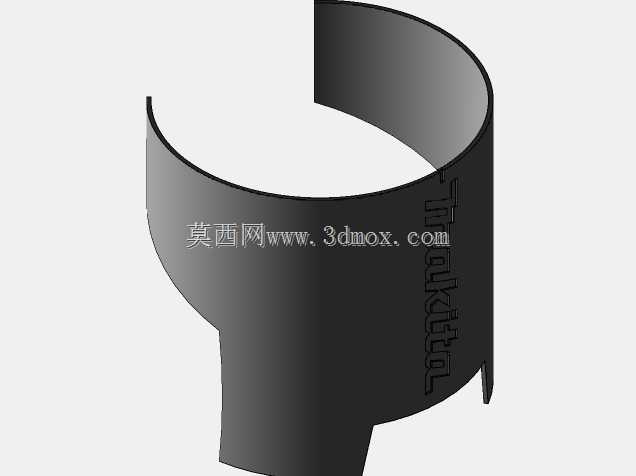

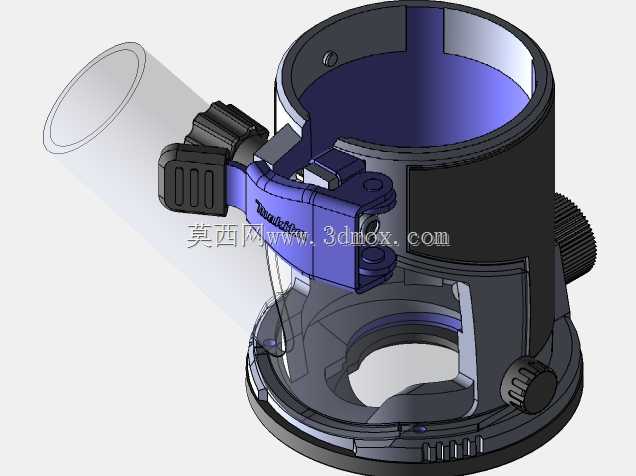

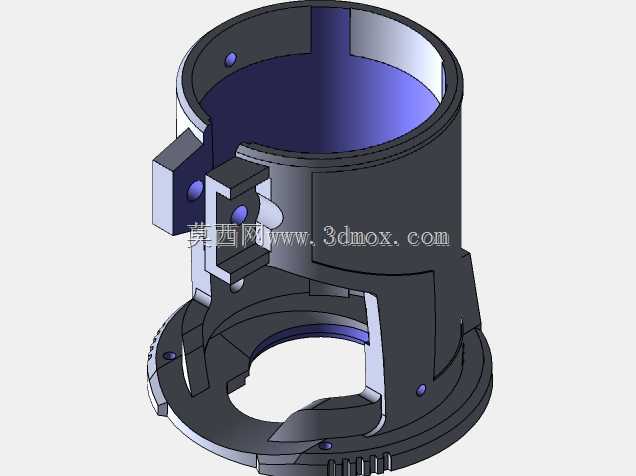

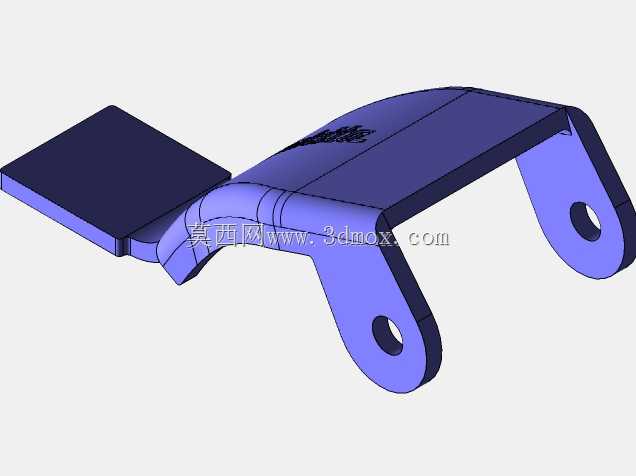

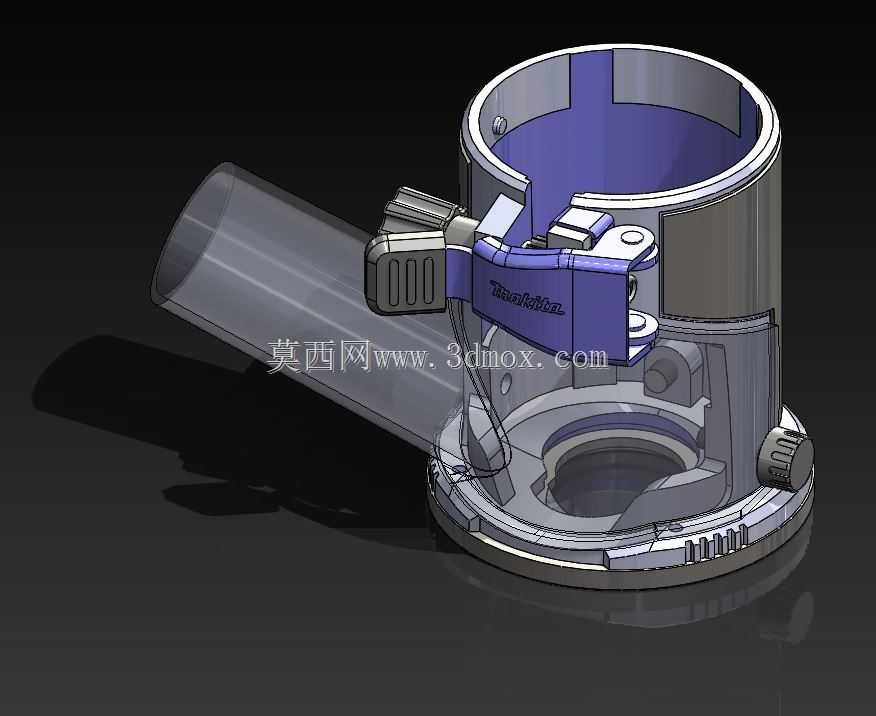

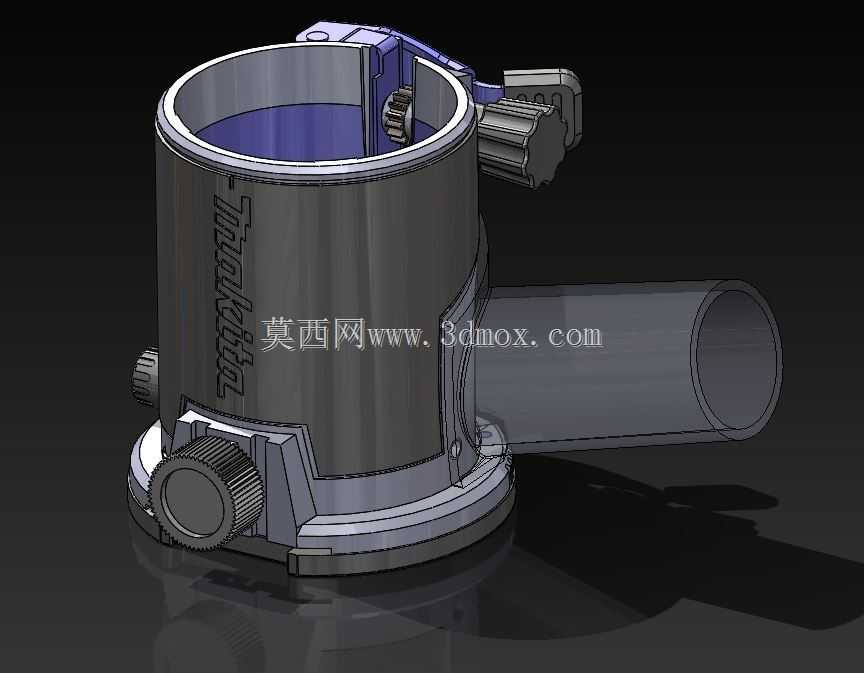

　　从实际装配边界来看，底座主体采用圆筒式包容结构，内壁与修边机主机的圆柱外壳做小间隙配合，侧壁设置快拆式锁紧扳扣，扳扣内侧带防滑齿纹，锁紧后可以牢牢箍住主机外壳，不需要额外螺丝紧固，拆装调整时单手即可操作。圆筒侧壁预留的侧向吸尘接口为标准圆管接口，可直接对接常规工业吸尘器软管，接口内部与底座下端的切削腔完全连通，刀头切削产生的木屑会在负压作用下直接被抽走，不会从底座底部缝隙向外扩散。底座下端的圆形底盘做了加厚处理，底面为精加工平面，作业时全程贴紧木料表面，保证刀头切削深度一致，不会出现因底座倾斜导致的修边深浅不均问题。底盘边缘还做了微小的倒角处理，推送过程中不会刮伤已加工的木料漆面或木皮表面。

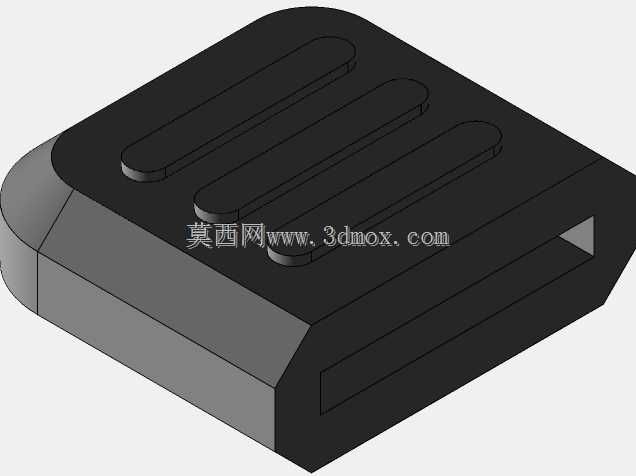

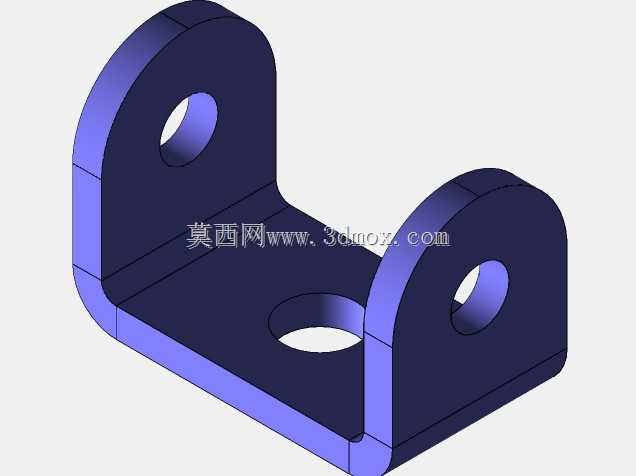

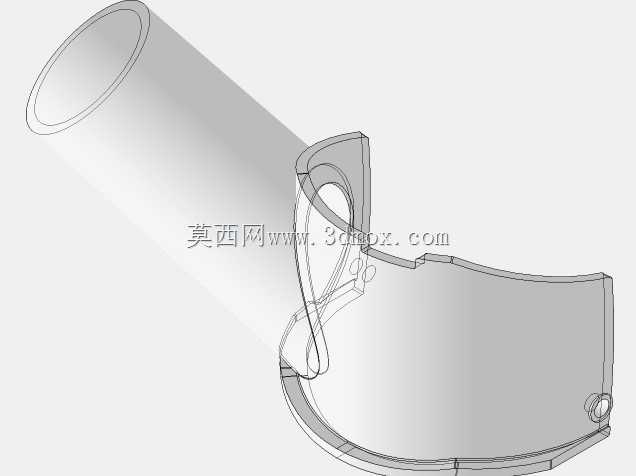

　　设计过程中首先要锁定的是主机配合圆柱的内径尺寸，既要保证主机可以顺畅插入，又要控制间隙量，间隙过大时锁紧后主机仍会出现径向晃动，直接影响加工精度，间隙过小则会在拆装时出现卡滞，木屑进入配合面后甚至会出现无法拔出的情况。其次是吸尘通道的走向设计，侧向接口不能正对刀头切削区域，否则大块木屑容易直接卡在接口位置，而是要让通道沿圆筒内壁切向布置，使气流在切削腔内形成旋流，带动木屑沿内壁进入吸尘管，减少堵料概率。锁紧机构的转轴位置与扳扣行程也经过反复校核，扳扣闭合时的压紧力刚好可以锁定主机，同时不会因压紧力过大导致塑料外壳出现压痕甚至开裂。

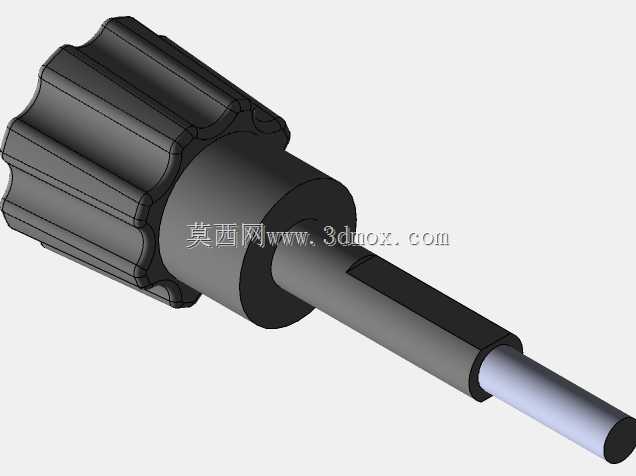

　　底座上端还设置了深度调节的配合卡位，可以适配修边机原有的深度调节导轨，调整刀头伸出量时，底座与主机的相对位置可以精准锁定，调节刻度可以直接对齐，不会因加装吸尘底座影响原有深度调节功能。底盘上的中心开孔尺寸根据常用最大修边刀直径设定，既保证刀头有足够的活动空间，又不会因开孔过大导致底座支撑面积不足，推送时出现木料边缘塌陷的情况。侧向吸尘管的长度也做了控制，不会在作业时与工件或操作台发生干涉，操作人员握持副手柄推送设备时，软管的走向自然向后，不会阻碍操作视线。

　　在实际工况验证中，这套底座可以适配多款同直径规格的修边机主机，不同品牌的圆柱壳体修边机只要外径尺寸在配合范围内，都可以通过锁紧扳扣实现可靠固定。针对实木颗粒板、密度板这类粉尘量极大的板材，吸尘通道的通过率可以满足连续作业需求，不会出现通道积料堵塞的问题。底座整体采用高强度工程塑料材质，兼顾结构刚性与抗冲击性能，意外掉落时不会出现底盘碎裂的情况，配合面的耐磨性能也可以满足长期高频使用的需求，不需要频繁更换底座配件。
