不锈钢Gyrolok异径卡套接头结构

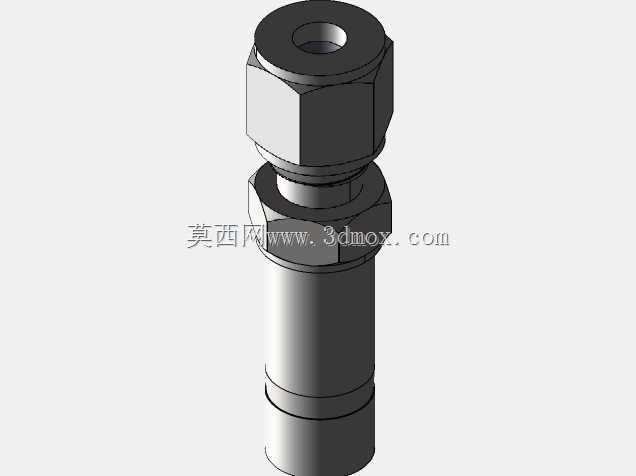

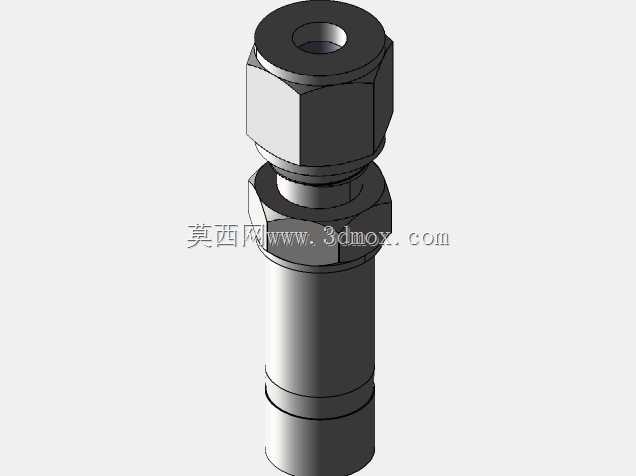

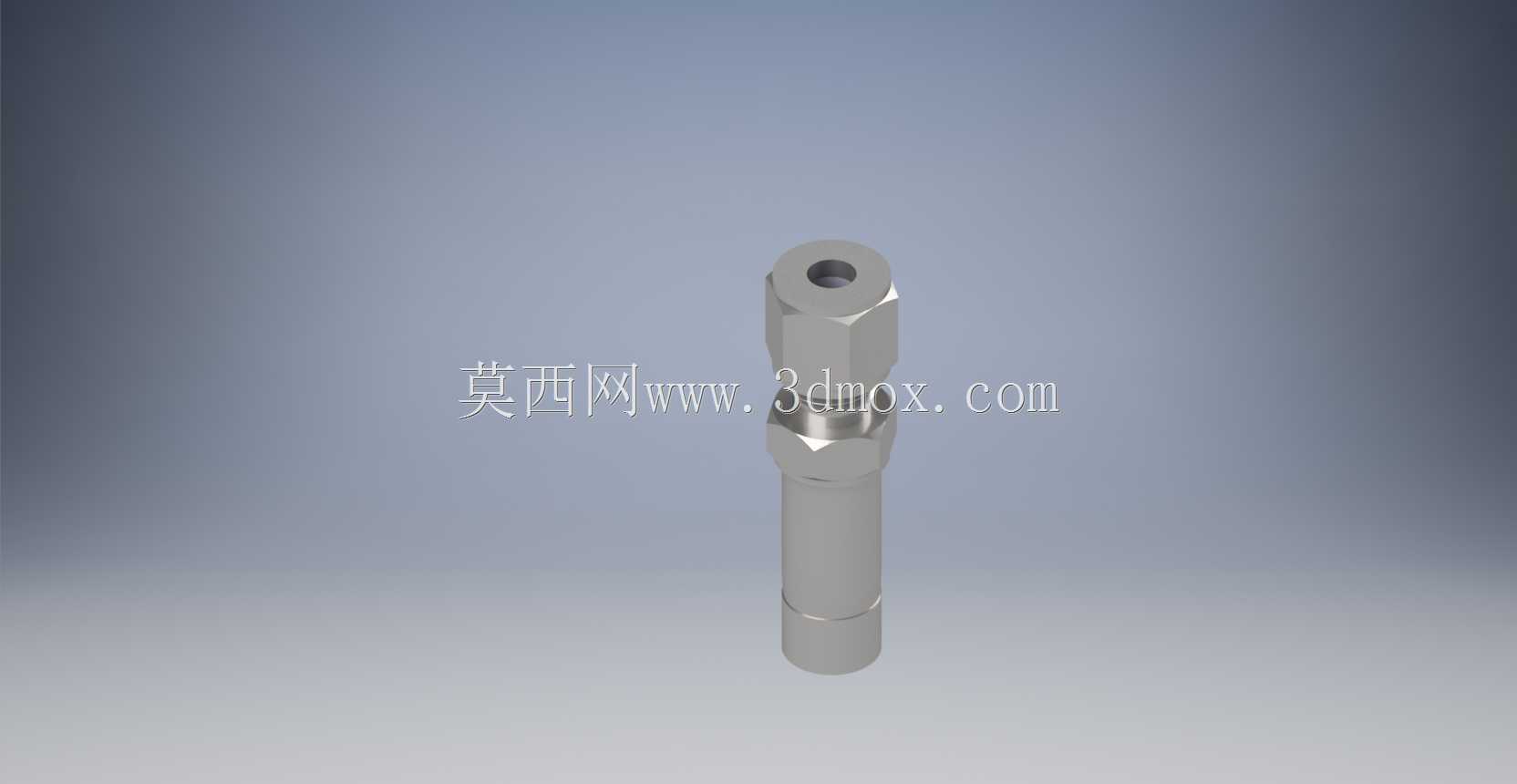

　　该模型呈现的是一种用于小口径仪表管路的不锈钢异径卡套接头，主体沿轴向贯通，一端适配外径6mm管路，另一端适配外径12mm管路，中间通过六角本体和锁紧螺母形成可靠的机械连接。其外形没有多余装饰，所有轮廓都服务于密封、夹持和安装操作：上部螺母段保留外六角平面，便于标准扳手施加扭矩；中部本体同样设置六角受力区，可在装配时固定接头本体，避免管路随螺母转动；下部为较细的直管插入段，与小径管端形成连续流道。

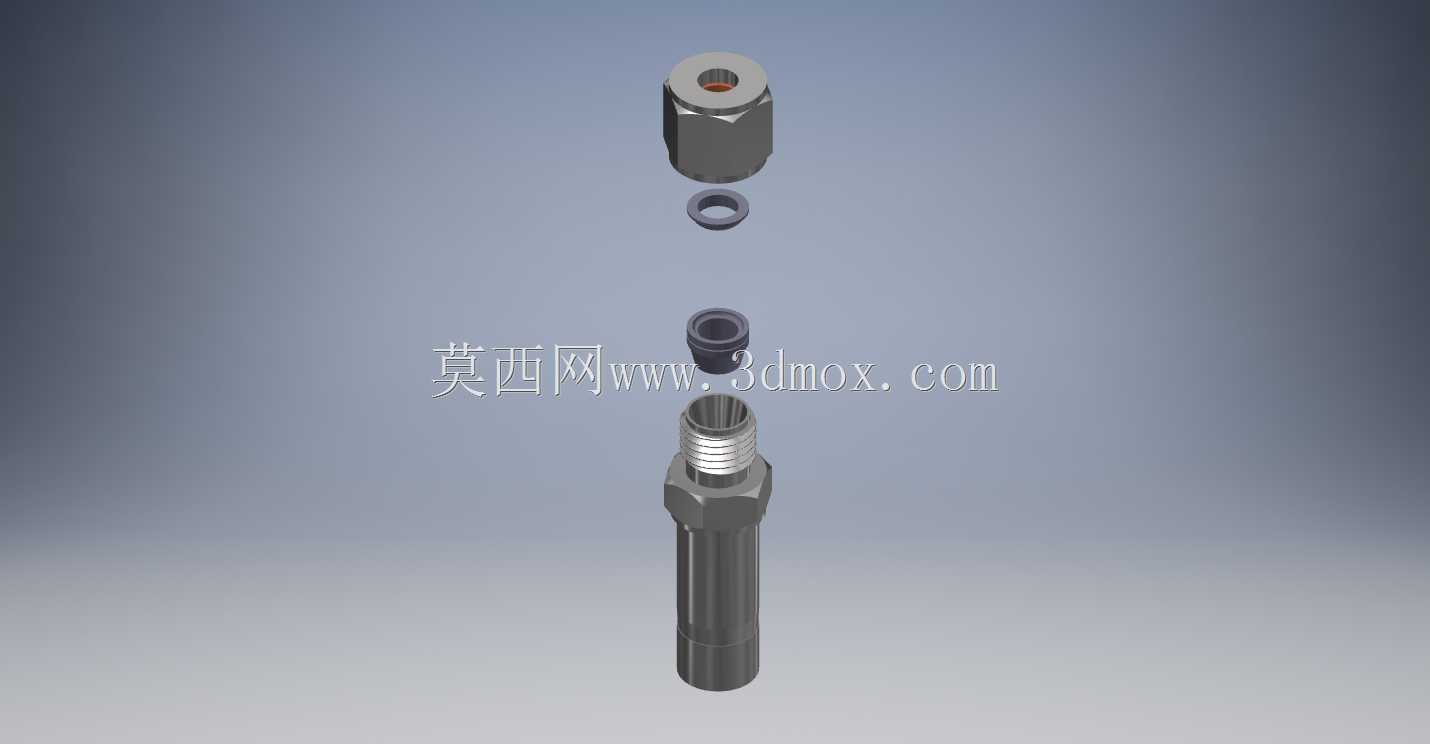

　　在实际工程中，这类接头常见于分析仪器、气源分配面板、半导体工艺设备、实验室气路、小型液压与气动控制柜等场景。管路系统经常需要在不同外径的不锈钢管之间转换，例如从12mm主管分支到6mm采样管、传感器引压管或精密执行元件供气管。若采用焊接方式，小直径薄壁管对焊接热输入、背面保护和焊缝清洁度要求很高，现场返修也不方便；卡套式连接则通过螺母轴向压紧卡套，使卡套刃口咬入管壁，同时在密封面处形成金属接触，适合需要可拆卸维护、清洁度要求较高且安装空间受限的位置。

　　从结构设计角度看，异径接头的关键不在于简单把两个孔径“接起来”，而在于控制两端卡套区域的同轴度、内孔过渡和壁厚分布。模型中可见两端连接段直径差异明显，内部流道应在保证流通能力的前提下平滑过渡，避免出现尖锐台阶造成湍流、滞留或颗粒沉积。外轮廓上，六角到圆柱的过渡、螺母与本体之间的间隙、端部倒角都直接影响装配：端部倒角用于引导管子插入，螺母与本体之间的相对位置决定卡套被推进的行程，中部六角则为拧紧提供反力支撑。若这些边界处理不当，装配时可能出现卡套偏斜、管子顶不到位、密封面受力不均等问题。

　　安装边界方面，该接头轴向长度较短，适合布置在阀岛、表架或设备背板附近。选型时不能只看接口外径，还要确认相邻管路的最小弯曲半径、扳手操作空间以及拆装方向。上部大六角需要容纳开口扳手或梅花扳手的回转空间，中部本体也需要被另一把扳手固定；如果接头紧贴墙板或其他元件，即使理论上能够连接，实际维护时也可能无法达到规定拧紧角度。对于并排布置的多路接头，还应按六角外形预留中心距，避免扳手与相邻接头干涉。

　　该类零件的三维建模重点在于回转体与六角特征的组合。主体可通过旋转特征建立基本外形和内孔，再对两端进行拉伸切除形成六角，端部倒角、螺纹避让区和卡套接触锥面需要按装配关系逐一表达。虽然模型外观简洁，但工程图中仍需明确两端适配管径、六角对边尺寸、关键轴向定位尺寸以及内孔直径，以便加工和检验。对于结构设计人员，这类模型可直接用于管路布局、干涉检查和维修空间评估；对于设备选型人员，则可据此判断其是否满足不同管径转换、装拆便利性和系统压力等级下的连接需求。
