不锈钢异径卡套式液压管路接头

　　在流体管路系统的现场布管与设备装配中，不同外径管路之间的过渡连接一直是结构工程师需要反复核对的环节。这款不锈钢Gyrolok异径接头，正是为解决外径12mm管路与外径16mm管路之间的直接对接而设计，省去了额外转接段、变径焊节或多接头串联带来的泄漏隐患与空间占用。

　　从实际使用场景看，这类接头广泛出现在实验室气路、分析仪器面板、半导体工艺气体管路、小型液压站、洁净流体设备以及化工取样装置中。仪器仪表类设备内部管路往往排布紧凑，支管与主管管径并不统一，若采用焊接变径，不仅对现场施工要求高，后期维护拆卸也极为不便；而采用标准卡套式异径接头，可在不焊接、不扩口的前提下完成刚性密封连接，装配后整体外露轮廓规整，便于在密集阀岛、安装板和机柜内部预留操作空间。

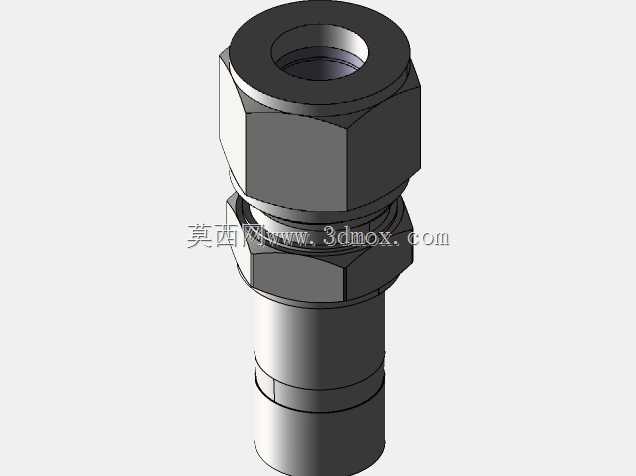

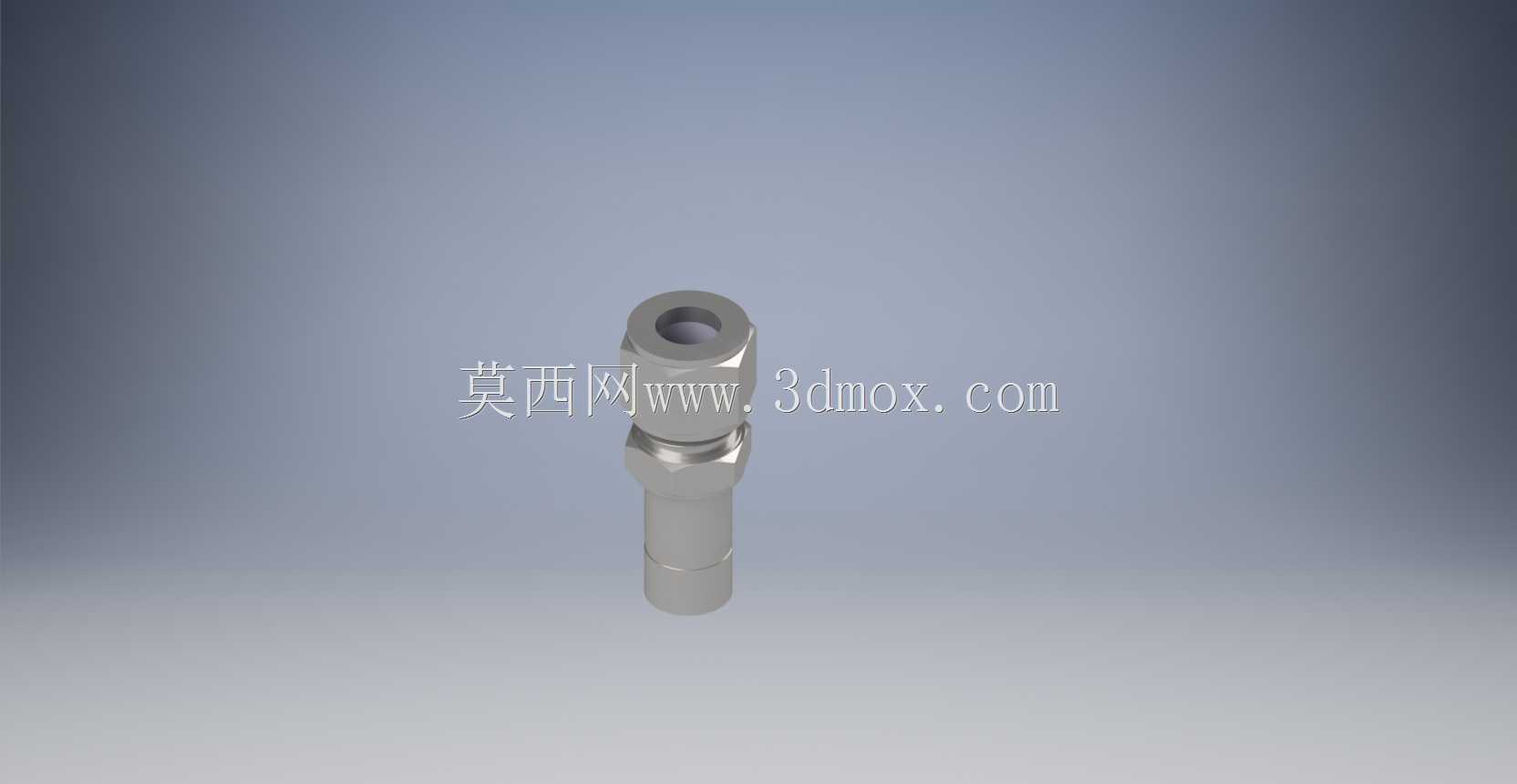

　　该接头两端采用Gyrolok典型的卡套连接结构。一端适配12mm外径管，另一端适配16mm外径管，中间为一体成型的异径过渡主体。上部六角结构用于安装时承受扳手扭矩，下部外螺纹或光杆衔接段根据具体型号承担锁紧、定位或与面板固定的作用。卡套结构的核心在于拧紧过程中，卡圈被均匀挤压切入管材外壁，形成既有机械抱紧力又有金属密封面的连接区。相比普通锥螺纹接头，它对管路外径尺寸一致性、表面硬度和圆度有一定要求，但优势在于可拆卸重复装配、抗振动松动能力强，且长期受压后密封稳定性较好。

　　设计思路上，异径段并非简单地将两个不同口径的接头拼接，而是在内部流道上采用平滑收缩过渡。突变台阶会造成流体局部湍流、压降增大并形成颗粒滞留区，尤其在高纯气体或弱腐蚀介质输送中更应避免。模型中可见内部通道沿轴向连续变径，使介质从16mm侧流向12mm侧时流速变化相对平缓，既降低流阻，也减少冲蚀与噪声。外部轮廓同样遵循工程合理性原则：六角扳拧位尺寸满足标准扳手开度，相邻结构之间留出扳手进入空间；接头端部倒角用于引导管材插入，避免安装时割伤卡圈或O形密封件；整体轴向长度控制在紧凑范围内，使多根平行管路布置时节距更小。

　　从安装边界看，选型时不能只核对两端管径。工程师在三维布局中需要同时关注接头最大外圆、六角对边尺寸、扳手旋转所需包络空间，以及管路插入后不可见的深度。若接头贴近安装板、阀块或另一根管路，扳手活动区不足会导致现场无法按规定扭矩拧紧。对于12mm与16mm这种中等外径卡套接头，拧紧过程通常需要先将接头本体固定，再按规范转动螺母，因此两侧都要预留夹持或避让空间。竖直安装时，还应考虑管路自重对卡套刃口长期受力的影响，必要时在近端增加管夹支撑，避免振动工况下接头承受额外弯矩。

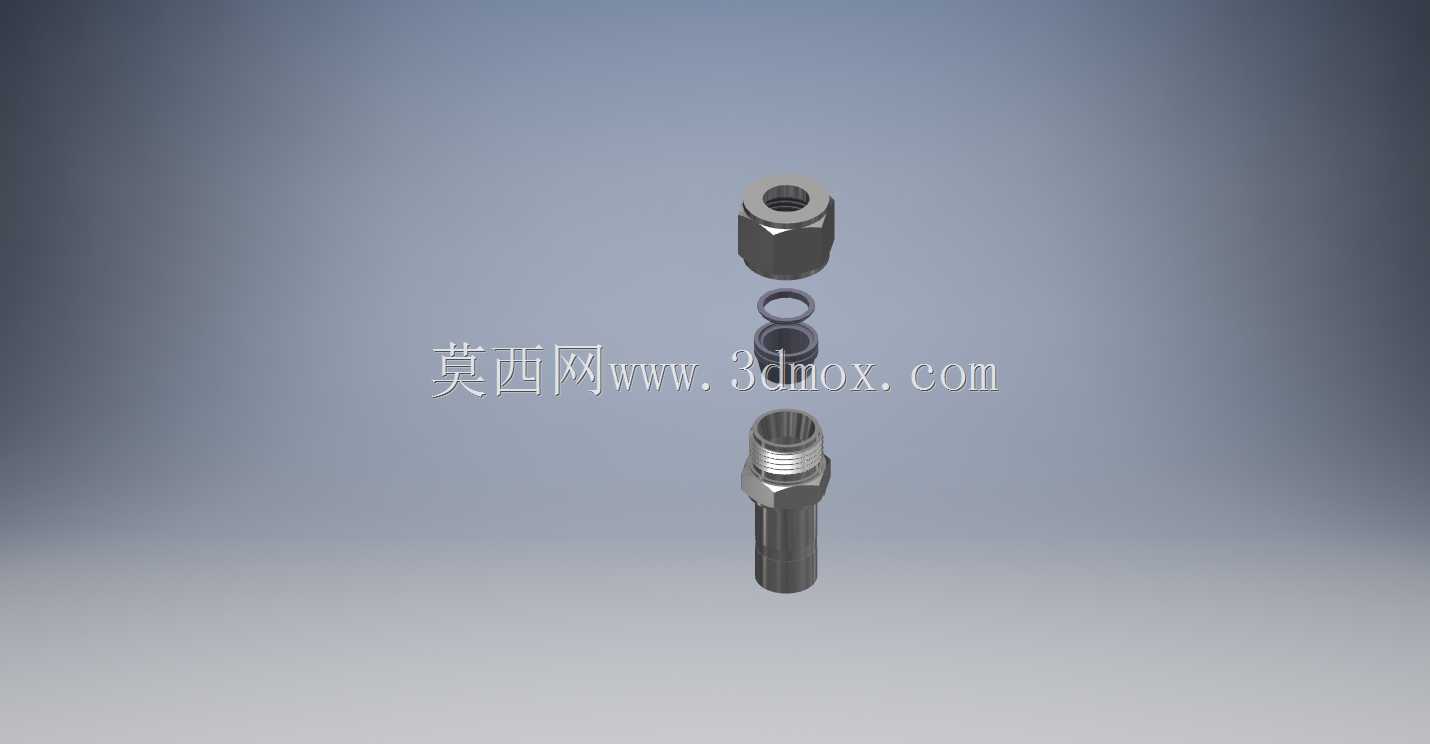

　　材料选用不锈钢，使该接头兼顾耐腐蚀与结构强度。不锈钢加工后的表面钝化层可适应水、气、油以及多种弱腐蚀介质，在洁净环境中也不易产生锈蚀脱落。相比铜质接头，它的硬度更高，卡套切入管材后形成的密封更稳定；相比塑料接头，它耐温、耐压和抗老化能力更强，适合靠近热源或需要长期免维护的仪器内部。建模时需要特别注意卡套、螺母与本体之间的配合关系：螺母并非完全贴死，在自由状态与拧紧状态下存在轴向位置差；卡圈的前端刃口、后端导向锥面与本体锥孔必须同轴，否则装配后会出现偏心咬合，直接影响密封性能。

　　在设备维护层面，这种异径接头的优势还体现在故障隔离上。当某一段小管径管路需要更换时，只需松开对应侧螺母，不必拆解整个主管路；若后期工艺改造需要更换管径，也可通过同系列异径接头快速重构管路。对于三维设计人员而言，将这类标准件准确纳入总装，不仅是外观匹配，更要把密封方向、装配顺序和扳手空间纳入干涉检查。尤其在仪器仪表类小型设备中，一个看似简单的接头往往决定了气路板能否顺利下线、现场接管是否可操作，以及后期维护时是否需要拆解周边元件。

　　围绕这一模型进行结构设计时，可将其作为管路变径节点的基础参考：先确定两端管路外径与介质流向，再校核安装空间、扳手包络和支撑位置，最后结合压力等级选择相应壁厚的管材。这样得到的管路布局，不只是三维图中的几何连接，而是能够直接指导装配、满足密封要求并适应长期运行的工程方案。
