双节18650便携收纳电池盒结构

　　这个双仓电池盒的核心目标，是为两节18650圆柱电芯提供稳定、可重复拆装的物理承载与防护。它并不承担复杂的电路管理功能，而是把重点放在空间约束、握持手感、壳体配合和日常使用可靠性上，适合手持小型电子装置、便携测试治具、教学演示件以及需要快速更换电芯的低功耗设备作为外部容纳结构使用。

　　从实际使用场景看，18650电芯虽然能量密度高、互换性强，但单体表面为光滑圆柱，直接裸露使用时容易滚动、短路或受磕碰。双仓壳体将两节电芯并列约束在固定腔体内，侧壁承担径向限位，底部承担轴向承托，上盖闭合后形成相对封闭的容纳空间。这种结构在需要频繁取放电池的场合尤其有价值：操作者不必额外包裹绝缘材料，也不必担心电芯在设备内部相互错位。

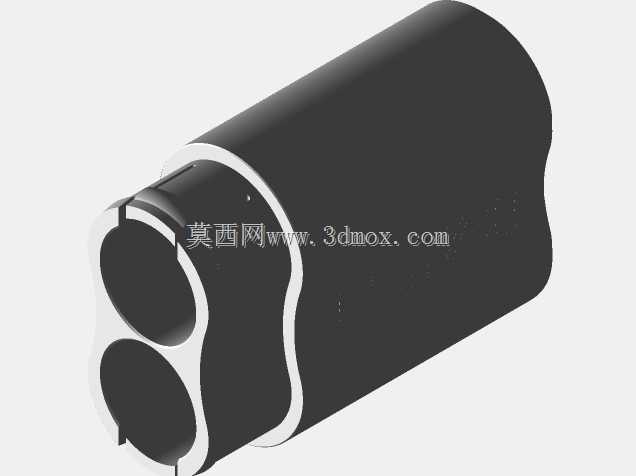

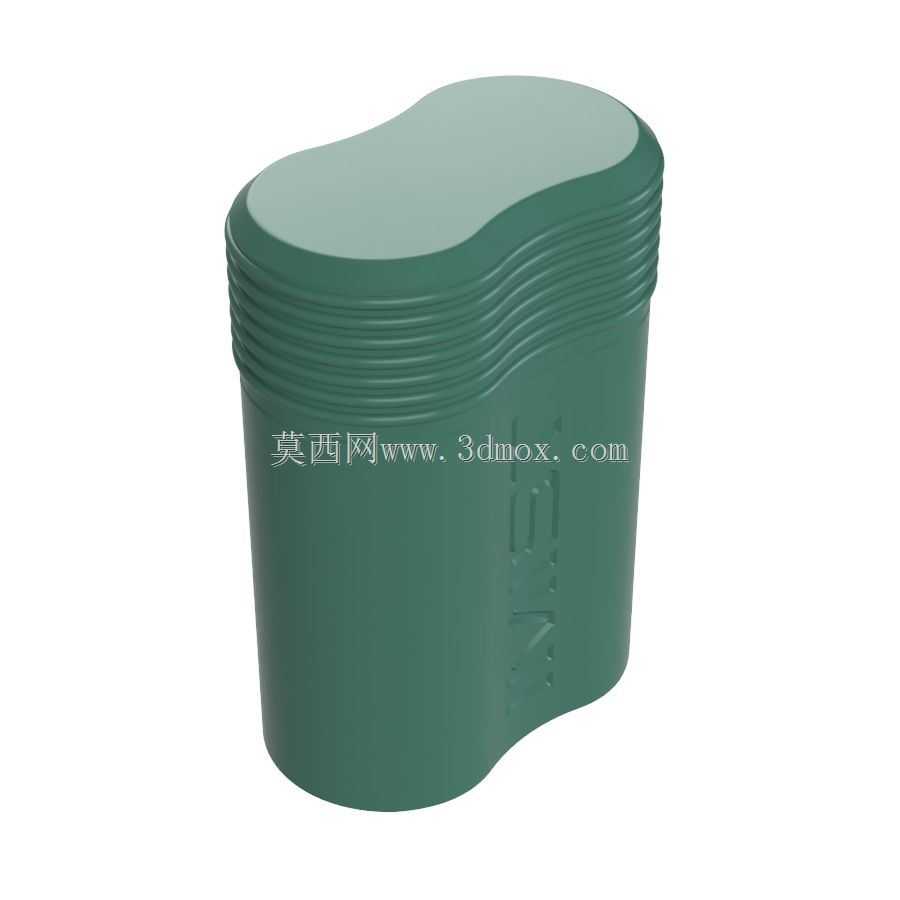

　　设计上最直观的特点，是腔体轮廓没有采用生硬的矩形包裹，而是顺着两节圆柱电芯的外圆走势形成连续曲面。两节电芯并列后，外轮廓本身会在中部形成内凹区域，壳体将这一几何关系直接转化为外部造型，使整体截面接近花生形或双圆相连形态。这样做不是单纯追求外观，而是能够在保证壁厚均匀的前提下减少多余材料，同时让手指自然贴合两侧圆弧，提升抓握稳定性。对于需要手持移动的装置来说，这种曲面比规则方盒更不容易滑脱。

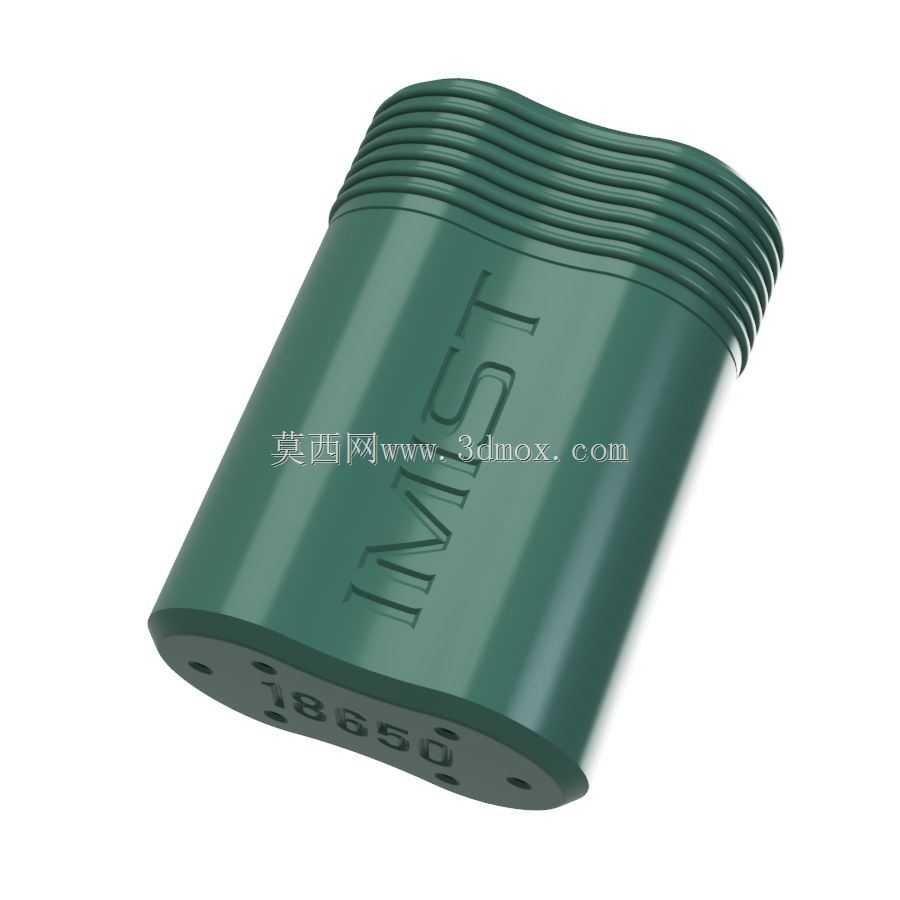

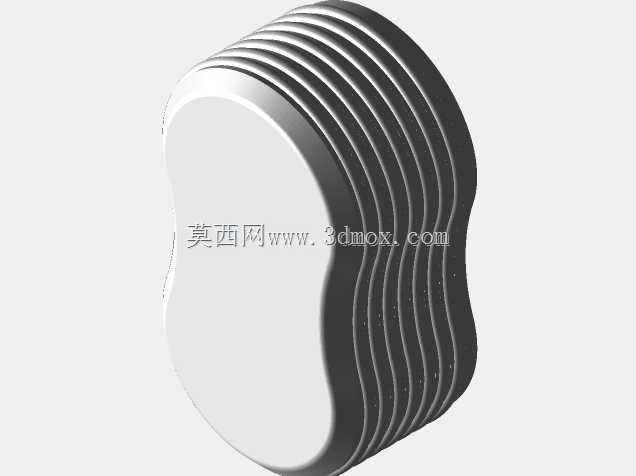

　　上盖与底座采用分体式结构。底座负责容纳电芯主体，深度需要覆盖电芯大部分圆柱面，以保证装入后不会侧向倾倒；上盖则覆盖顶端区域，并通过周圈配合面与底座连接。图中上盖外侧可见多层环状筋纹，这类特征一方面增加盖体表面的视觉层次，另一方面能够提高手指旋拧或推拔时的摩擦阻力。若用于3D打印制作，水平堆叠的环纹还能与打印层理方向相协调，减少悬垂面，降低成型难度。

　　内腔设计必须围绕18650电芯的真实尺寸建立边界。单节18650电芯的名义直径为18mm、长度为65mm，考虑到不同厂商外皮厚度、正极凸起以及装配公差，仓体直径不能按理论极限值做死，而应预留合理间隙。间隙过小会导致电芯装入困难，尤其在打印件表面粗糙度较高或温湿度变化引起尺寸偏差时更明显；间隙过大则会使电芯在仓内晃动，影响接触稳定性。工程建模时通常先按电芯外圆建立包容面，再根据制造工艺和材料收缩率补偿壁厚与内腔尺寸。

　　双仓并列布置还涉及中心距控制。两节电芯若完全相切，中心距应等于单节直径，但实际壳体需要在两仓之间保留分隔壁厚，因此中心距必须大于单节直径。分隔壁不能过薄，否则强度不足，受压时可能变形并挤压电芯；也不能过厚，否则会无谓增加整体宽度。合理做法是让两仓之间保留连续材料带，既作为隔板，也作为底座的纵向加强结构，使壳体在受到侧向捏压时不容易产生局部塌陷。

　　底部结构需要兼顾支撑与防磨。底座下端形成封闭或近封闭承托面，使电芯竖直放置时不会直接接触桌面；外缘可适当加厚，以提高站立稳定性。若该电池盒需要外接弹簧或导电片，底部还应预留电极接触空间，但在当前模型中，结构重点仍是机械容纳，因此底部更强调平整承托和外形闭合。对于需要二次开发的使用者来说，这种简洁底座也便于后续在端面开孔、加装触点或固定导电片。

　　上盖与底座的配合边界是整个结构的关键。模型采用上下扣合思路，配合段需要有足够的重叠高度，才能保证闭合后不松动。若配合面太短，侧向受力时容易张开；若配合面太长，则会增加拆装阻力，并占用内部有效空间。周圈轮廓应保持连续顺滑，避免在转角处出现突变壁厚，因为这些位置在打印或注塑时更容易产生缩痕、应力集中或装配干涉。

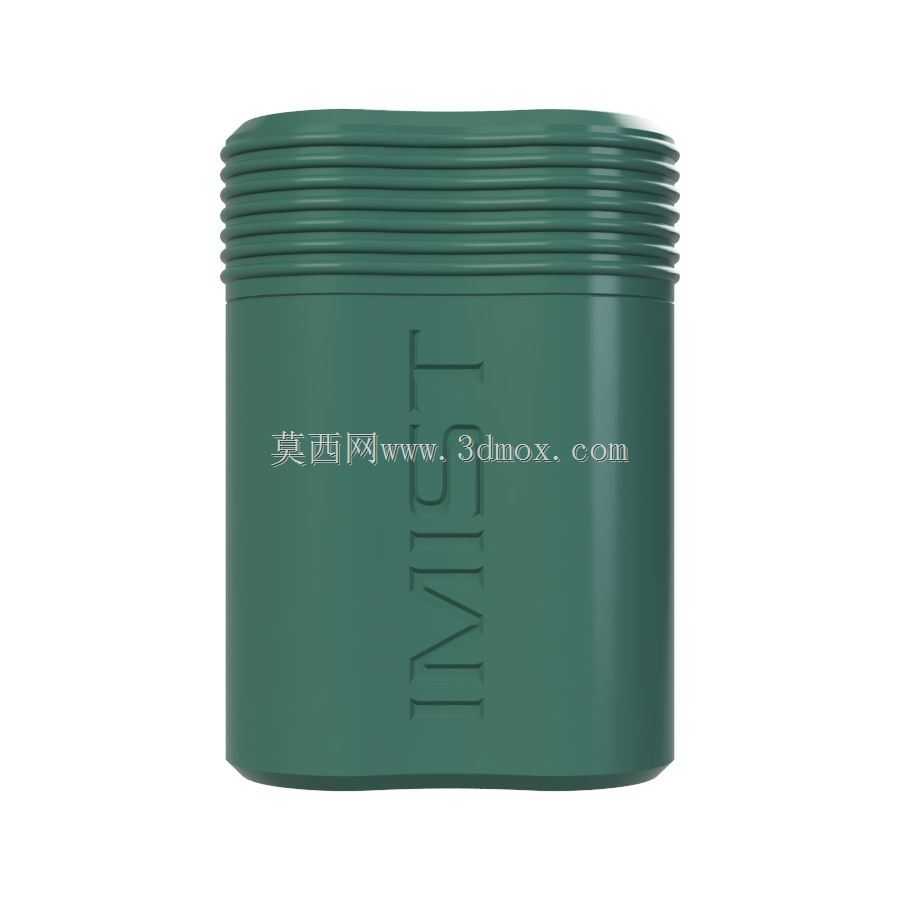

　　从手持设备的人机工程角度看，壳体外形并非越圆越好。完全圆柱的外壳虽然容易握持，但放置在桌面上会滚动；完全方正的外壳虽然放置稳定，但握持舒适度较差。该模型取折中路线：两侧保留圆弧贴合手掌，上下端面则相对平整，使产品既能稳定放置，又能在手持时获得较好触感。上盖边缘的层状环纹还能在视觉上降低高筒壳体的单调感，使产品看起来更紧凑。

　　壁厚设计需要与使用材料和制造方式匹配。若采用3D打印，壁厚应保证喷嘴路径连续填充，避免薄壁断裂；若后续转为注塑生产，则要考虑拔模斜度、加强筋布置和壳体脱模方向。当前模型表面较简洁，没有大量深槽和倒扣，有利于快速成型。对于需要批量生产的版本，可在内侧增加纵向筋位，以较少材料提升整体刚性，同时防止电芯在仓内旋转。

　　安装边界方面，该电池盒的外包络由两节圆柱仓和外部壁厚共同决定。宽度方向取决于两仓中心距、单仓外半径以及两侧壁厚；高度方向取决于电芯长度、底部承托厚度和上盖包覆高度；厚度方向则与单节电芯直径及前后壁厚直接相关。在将其纳入更大设备时，不能只看标称容量，还必须把花生形外轮廓所占空间纳入装配校核，尤其是中部内凹两侧形成的圆弧突出区，容易与相邻壳体、螺钉柱或电路板元件发生干涉。

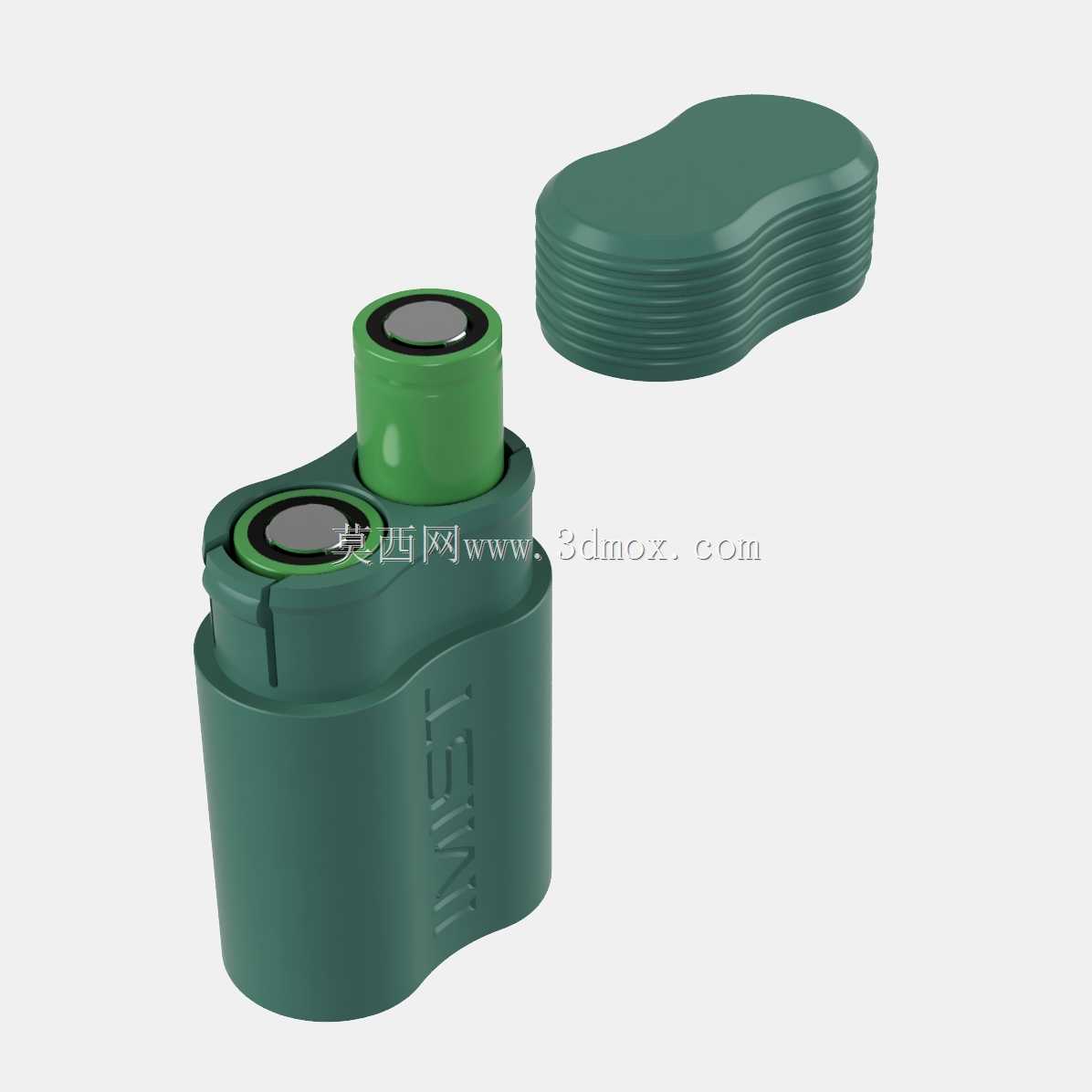

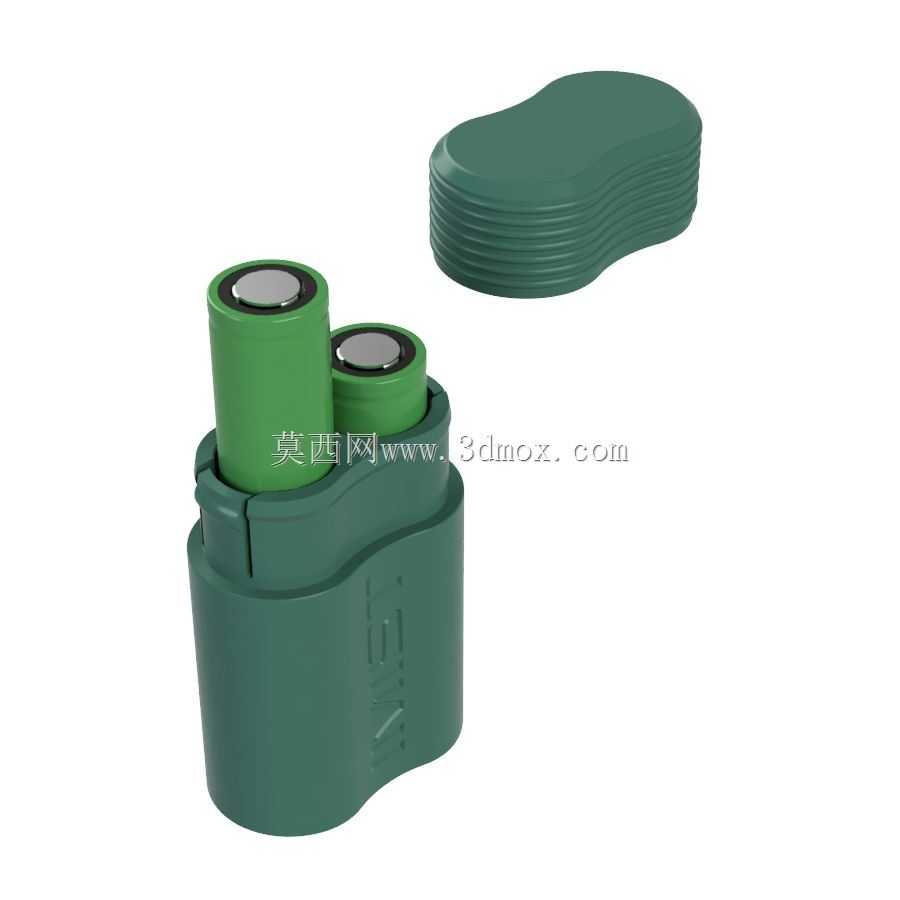

　　在维修和更换层面，上下可拆结构比封闭式胶接外壳更有优势。电芯达到寿命或需要更换不同容量批次时，只需打开上盖即可取出，不会破坏主体结构。对于结构工程师而言，这种模型也可作为双圆柱电池容纳方案的基础原型：后续可以在侧面增加开关孔、充电接口窗、导线槽或固定耳，也可以在内部加入防反装特征，防止电芯极性放反。

　　总体来看，该结构不是以复杂机构取胜，而是通过准确的圆柱包容、紧凑的双仓布局、顺手的曲面外形和可靠的上下扣合关系，解决两节18650电芯的便携收纳问题。建模时需要重点控制内腔直径、两仓中心距、壁厚均匀性、上下盖配合长度以及外部握持轮廓，这些尺寸共同决定了电池装入是否顺畅、携带是否舒适、长期使用是否松动。
