VAPE雾化器网状线轴固定支架结构

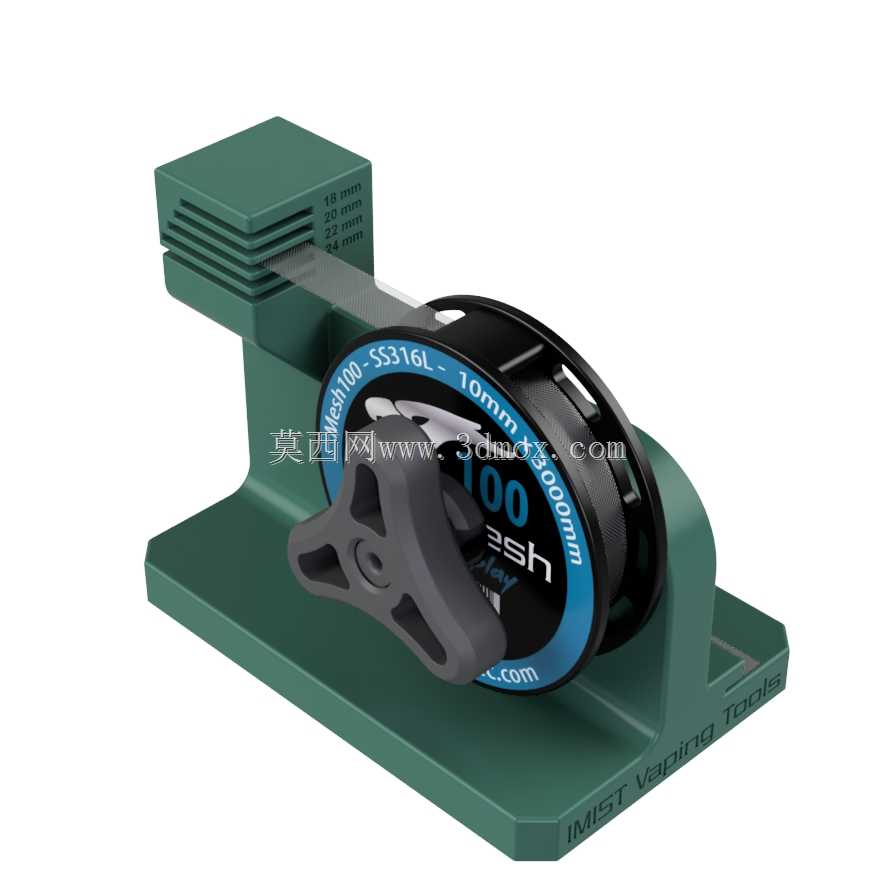

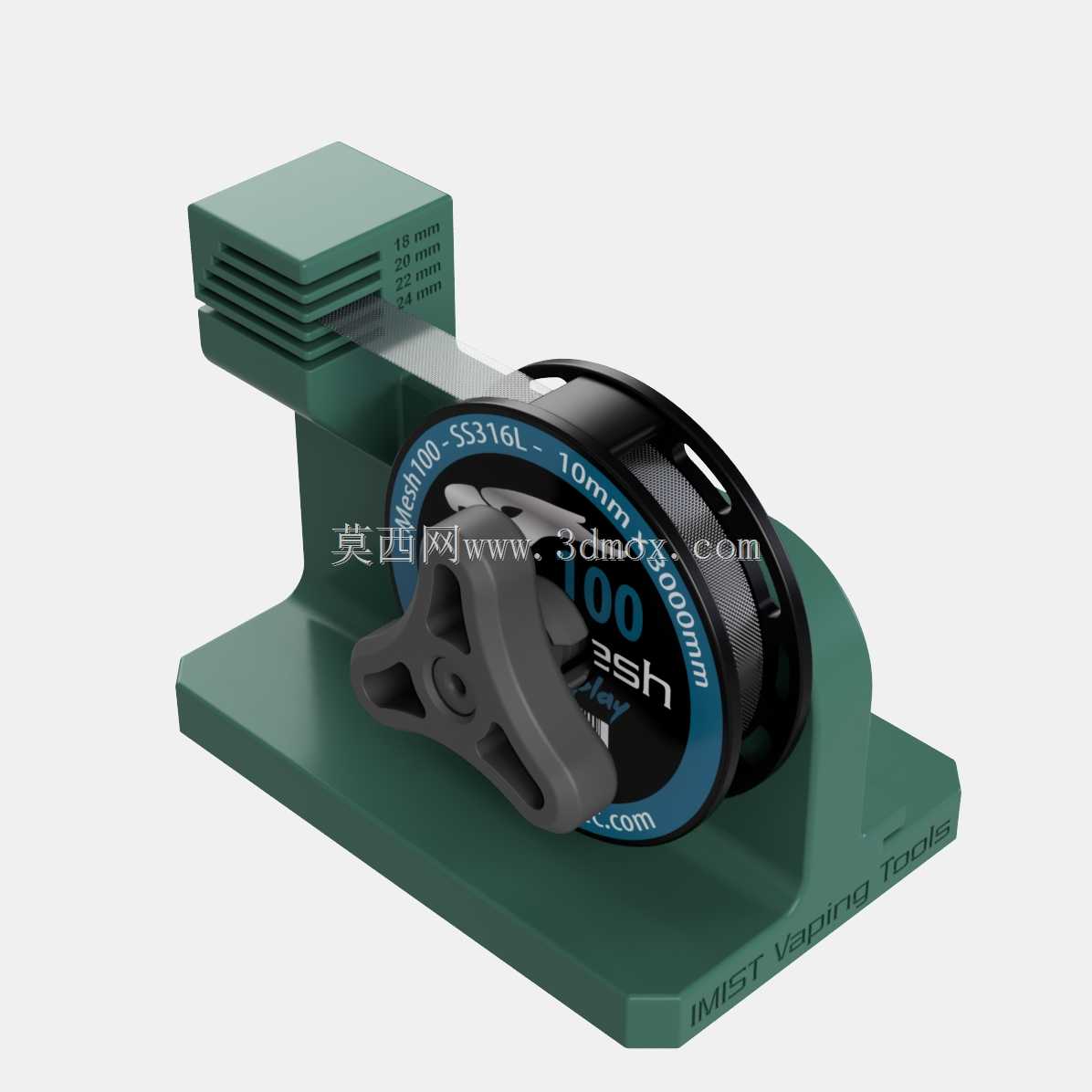

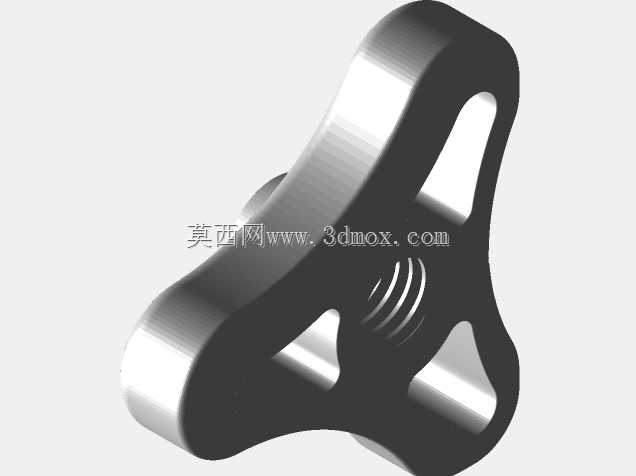

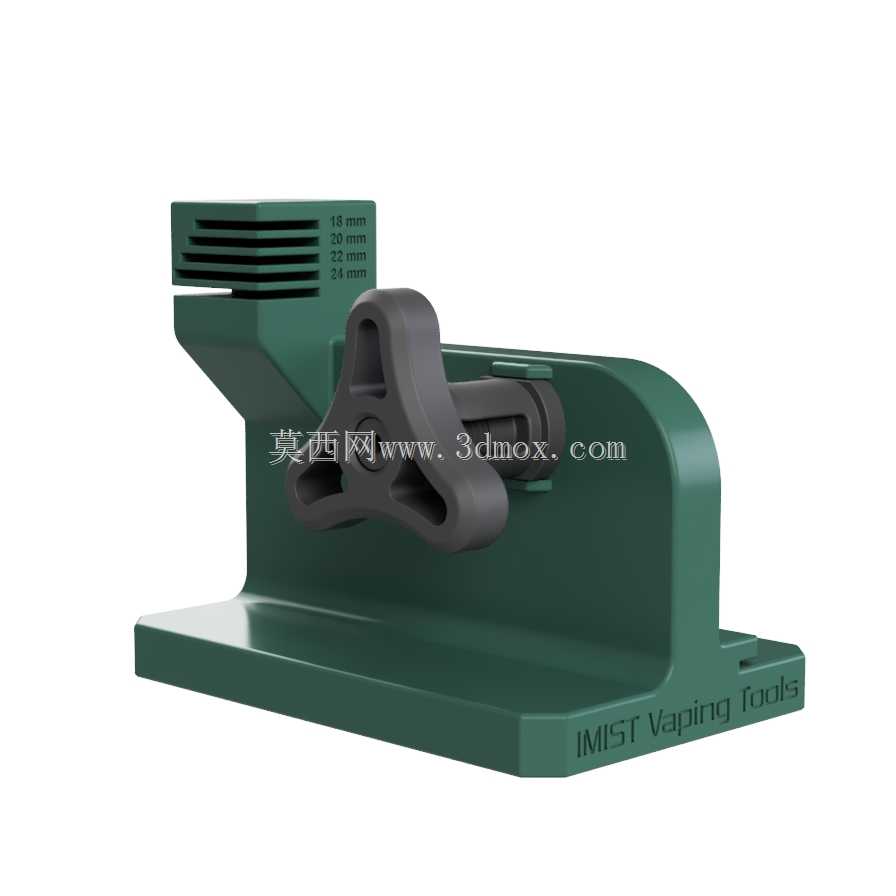

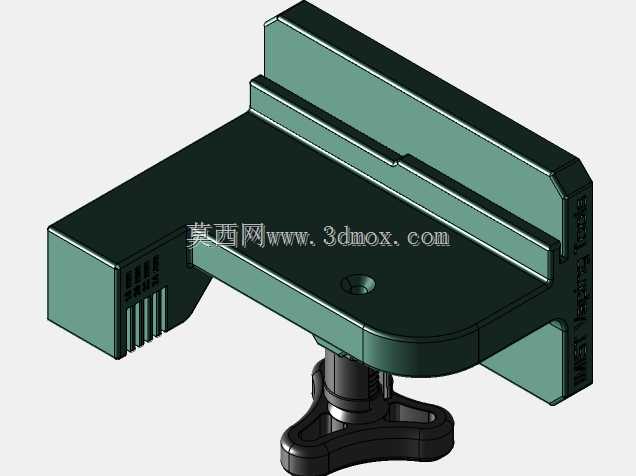

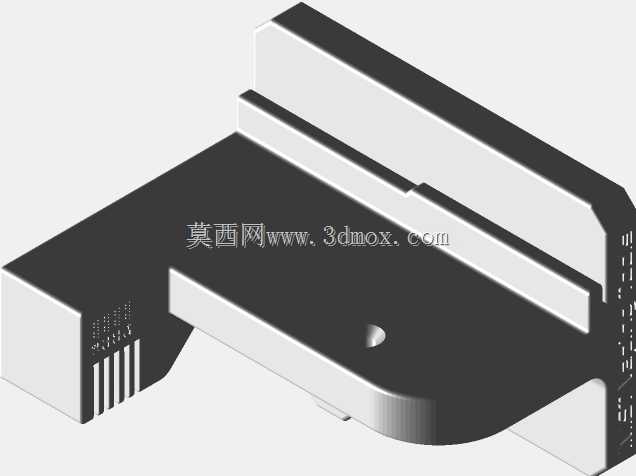

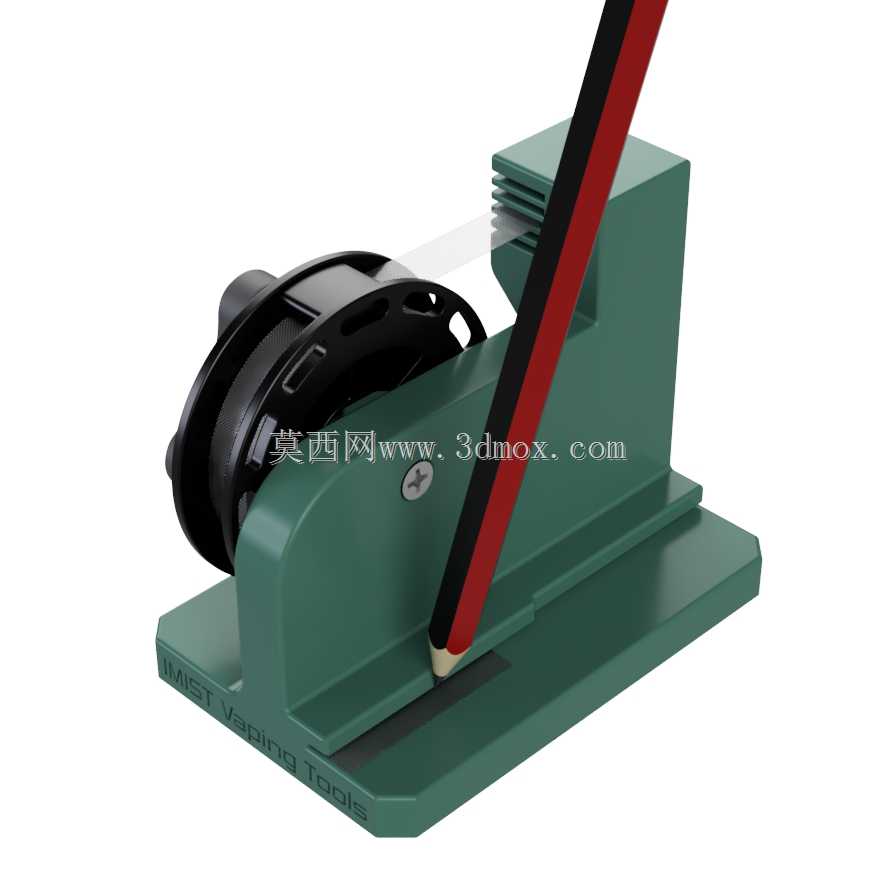

　　该结构面向雾化芯绕制作业中的网状线材供给场景，主要解决细径金属网带在裁切、卷绕、转运过程中易松散、跑偏、折痕的问题。整体采用卧式单卷支撑形式，底座为一体化平板结构，底部预留平整安装面，可直接通过夹具固定于工作台面，也可在四角加工沉孔后锁附于绕制设备旁的辅助工位。支撑立板从底座后侧向上延伸，顶部开设横向出线槽，网带从线轴引出后可经该槽水平送出，槽口边缘做圆角过渡，避免刮伤0.1mm级别的薄网带。线轴容纳区位于两支撑臂之间，一侧设置带旋钮的锁紧轮，旋钮采用三翼式造型，增大手部接触摩擦力，无需工具即可快速压紧或释放线轴；另一侧为固定支撑轴，轴径与线轴中心孔匹配，限制线轴径向跳动。横切围栏布置于出线路径上方，围栏带有多道平行格栅，

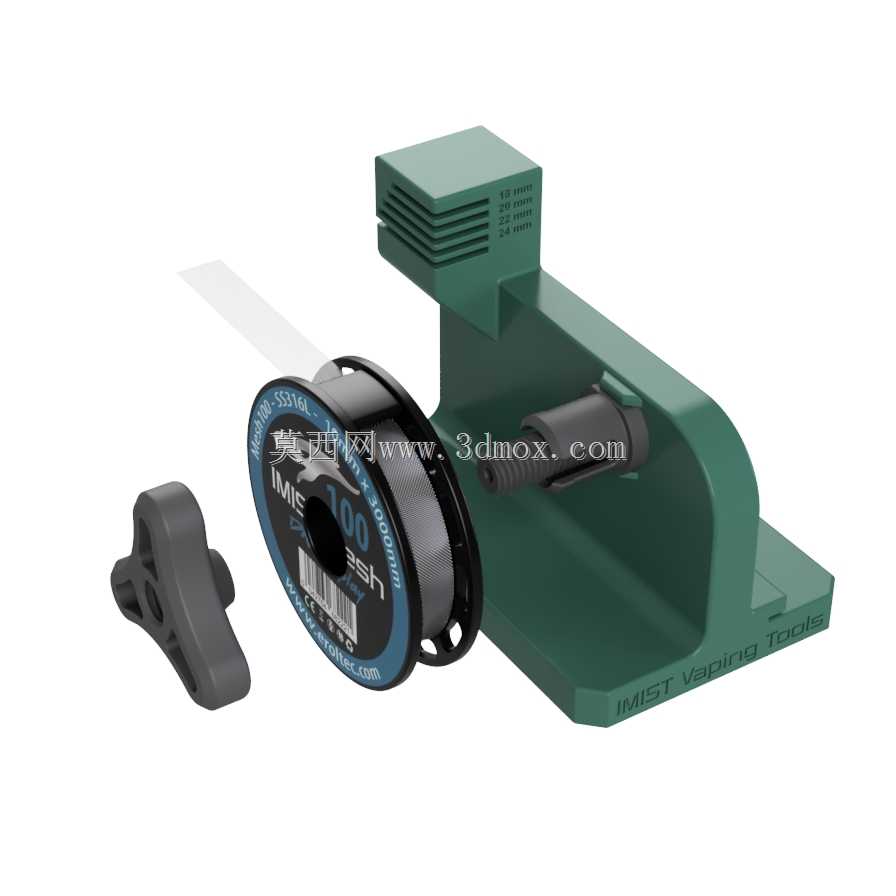

　　既可以作为裁切时的靠位基准，也能防止线材回弹卷入支架内部。锁定轮与线轴端面接触处设置弹性压紧余量，可适配不同宽度的网状线轴，更换料卷时只需松开旋钮即可整体抽出，操作路径无多余遮挡。从安装边界看，底座长度覆盖线轴直径并向前后延伸出稳定支撑距离，宽度方向留出旋钮操作空间，整体高度低于常规桌面设备的避让上限，可放入小型工位货架层板使用。结构受力路径清晰：线轴自重通过两侧支撑臂传递至底座，出线拉力作用于顶部线槽时，立板承受的弯矩由底座与台面的接触摩擦力平衡，无需额外配重。出线槽的高度与线轴中心保持合理高差，使网带引出时形成稳定包角，减少送料抖动。针对网状材料易勾丝的特点，所有与线材接触的棱边均在建模时做了连续圆角处理，支撑轴表面无凸起特征，

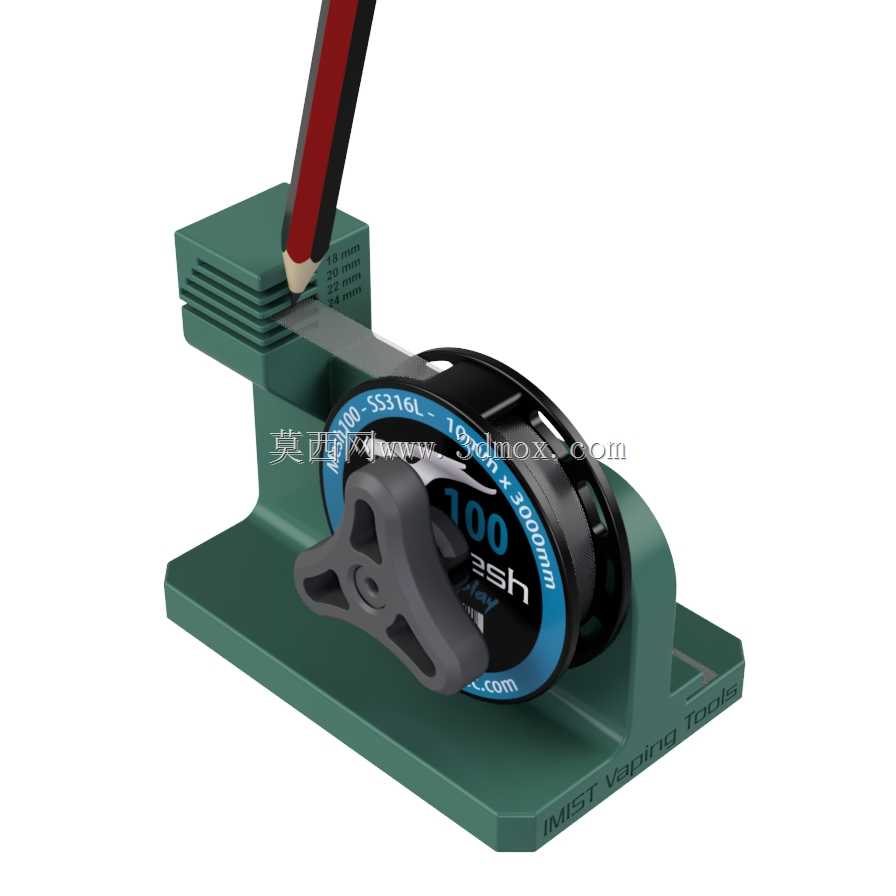

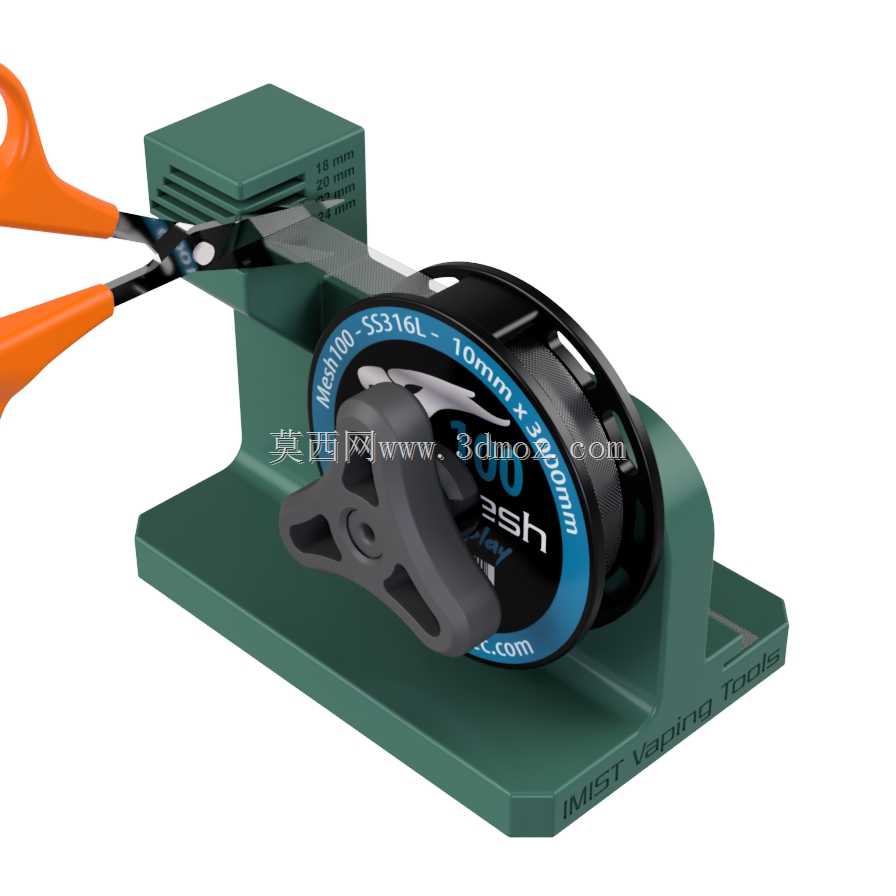

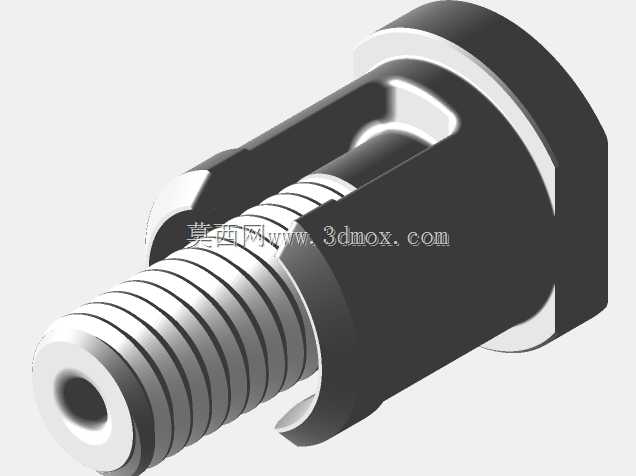

　　避免网孔勾挂。围栏格栅间距根据常用网带宽度设置，可作为分段裁切的长度参考，也可在格栅间隙中插入刀片完成快速横切。该支架不依赖动力部件，纯机械结构即可实现料卷固定、张力缓释、导向出线、裁切靠位四项功能，适合小批量雾化芯试制、手工绕制作业以及实验室线材预处理场景。在三维建模过程中，各部件采用分体式装配关系，底座、立板、锁紧旋钮、支撑轴分别建模，便于后续根据不同线轴尺寸调整参数；立板与底座的连接处设置加强筋，降低长期使用后的形变概率。旋钮内部设置轴向限位，防止旋出脱落，支撑轴与立板采用过盈配合或螺纹连接，保证转动时无松旷。整体外形紧凑，无外凸尖锐结构，工位布置时可多台并排使用，分别承载不同规格的网眼线轴，减少换料频次。
