可3D打印便携式1kg灯丝承托线轴架

　　这套结构面向桌面级FDM打印作业中1kg规格丝材的承托与顺畅送料需求，采用双侧平行辊轴加弧形连接臂的框架形式，整体没有复杂装配关系，适合通过熔融沉积工艺直接制作后投入使用。在实际工位中，丝盘往往需要稳定放置在设备侧方或顶部，若直接把料盘放在桌面上，转动阻力会随丝材余量、盘面摩擦状态和设备振动发生波动，轻则造成送料齿对耗材的局部啃伤，重则在回抽和高速挤出时引起欠料、拉丝或层纹异常。该线轴架把承托点从料盘中心孔转移到外圆下方，使料盘以近似自由滚动的方式悬置在两根辊轴之间，转动阻力主要来自辊轴与料盘的接触摩擦，结构上更容易保持低阻尼、稳定的退绕状态。

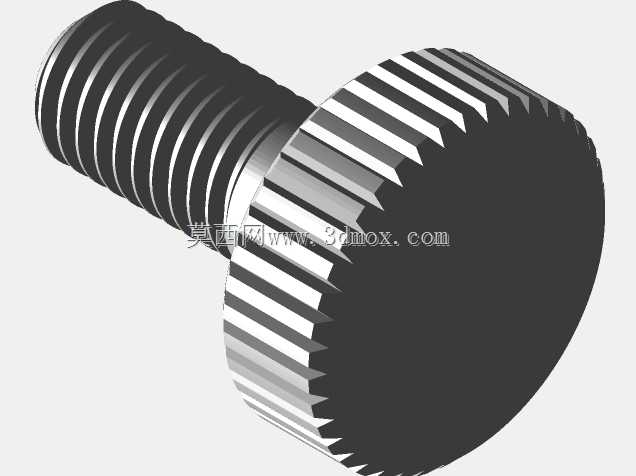

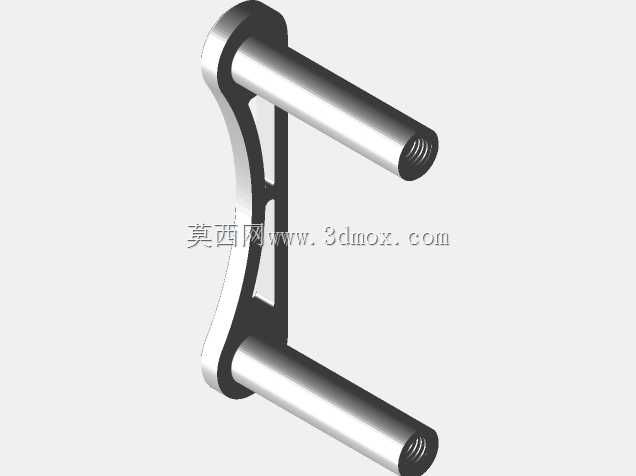

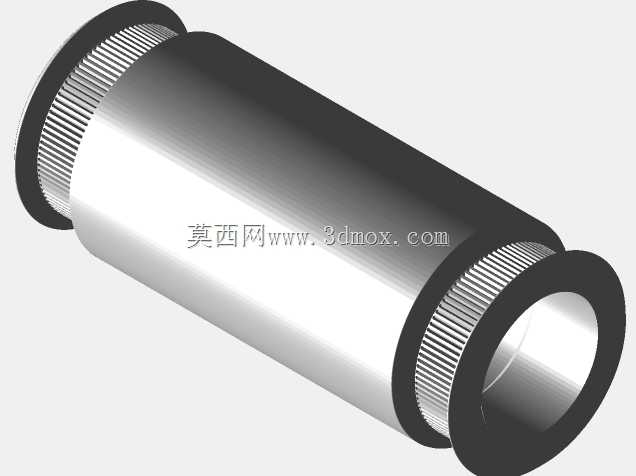

　　从功能布置看，两根平行圆柱辊轴承担主要承载，辊轴端部设置滚花或凸缘结构，用于限制料盘轴向窜动，避免设备运行振动导致料盘逐渐滑出支撑区。两侧弧形臂并非单纯造型件，其曲线走向在保证跨距的同时把受力路径引向端部连接区域，使整体在料盘满载时仍具备足够的抗弯刚度。臂身采用镂空或减薄筋位思路，可在打印耗时、材料消耗与结构刚性之间取得平衡；对于常用PLA、PETG等打印材料，这种开放式框架还能减少实体大平面，降低翘曲风险，成型后不需要额外支撑或仅需少量支撑即可完成。

　　设计思路的核心在于适配通用1kg丝盘，而不是绑定某一品牌料盘的内孔尺寸。料盘外径、宽度和中心孔规格在不同厂商之间存在差异，若采用中心穿轴方案，往往需要准备多种衬套或轴径；以外圆支撑则可在一定范围内兼容不同盘径，只要料盘能够落入两辊之间并保持外缘接触，就能实现转动。辊轴间距需要结合常用料盘直径确定：间距过小会使料盘重心偏高、稳定性差，间距过大则会增加接触包角并可能抬高转动阻力。端部限位直径同样要留出合理间隙，既要防止料盘脱出，也要避免与料盘侧壁发生持续摩擦。

　　在安装边界方面，该架体可直接放置于打印机旁的工作台面，也可根据现场空间布置在设备顶部型材或侧板附近。底部接触区域应尽量保持平整，若工作台面存在倾斜，可在架体下方增加防滑垫或通过螺钉、扎带将其固定在型材框架上。丝材引出方向应尽量对准挤出机进料口，避免线材在进入送料机构前形成过小弯折半径。对于远端送料设备，架体位置可略低于进料口，使丝材以平缓上扬角度进入；对于近程挤出喷头，架体应随设备运动范围留出安全距离，防止打印过程中喷头、管线或拖链与架体发生干涉。

　　结构受力并不复杂，但满载状态下仍需关注几个工程细节。其一是辊轴与臂体连接处的弯矩，料盘重量集中作用在辊轴中段，端部若采用简单圆柱插接，长期使用可能出现松动或裂纹，因此在连接根部保留圆角过渡、增加局部壁厚或采用嵌入式金属衬套会更可靠。其二是辊轴表面摩擦系数，过高会增加丝盘转动阻力，过低又可能在快速回抽时出现惯性过量转动，导致线材松圈；适度的滚花或粗糙纹理可在两者之间取得折中。其三是架体自重与底面积，开放式弧形臂虽然节省材料，但底部支撑宽度不足时容易被料盘牵引移位，实际制作时可通过加宽底脚、增加底部接触面积或在臂体下方设置限位边来提高稳定性。

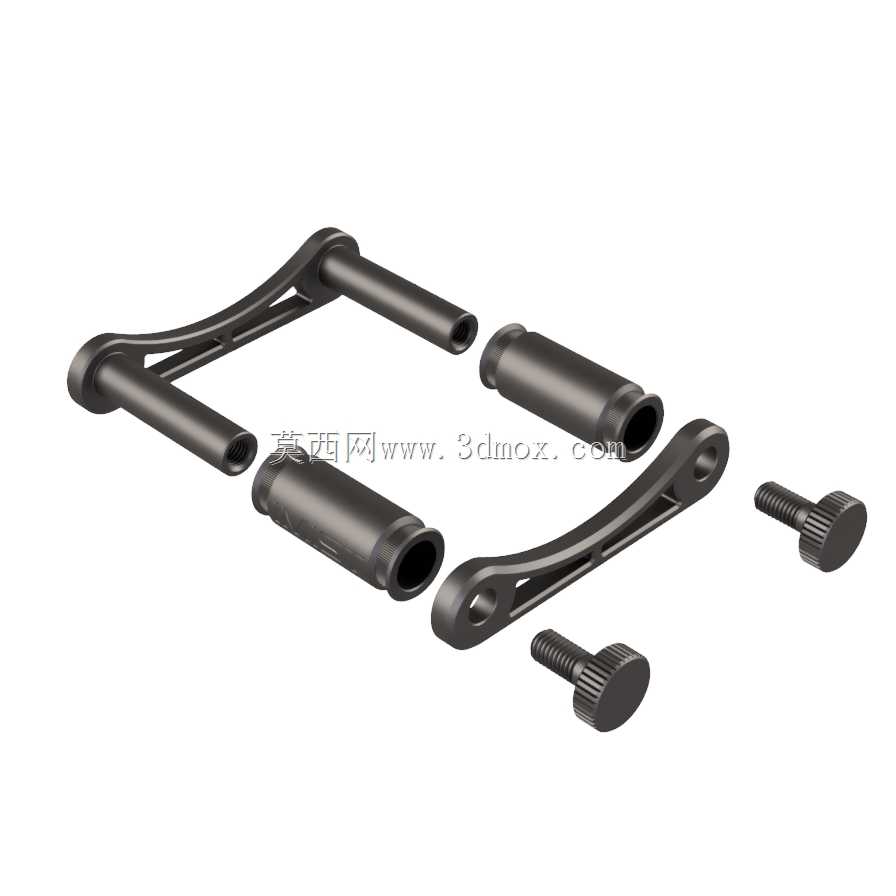

　　在三维建模阶段，应优先以装配关系而非单件外观来组织特征。先确定料盘公称直径、宽度和重量，再反推两辊中心距、辊轴有效长度、限位凸缘直径以及臂体跨距。辊轴端部与臂体孔位建议采用小间隙配合，若全部由同一台FDM设备打印，孔轴名义尺寸需根据材料收缩和打印精度预留补偿量；若希望辊轴转动更顺滑，也可将辊轴固定、让料盘直接在辊面上滚动，或在孔轴间加入少量润滑脂。弧形臂的截面不宜做成完全等宽实体，可沿受力方向设置加强筋，使打印方向上的层纹尽量避开主要受拉面，从而提高整体耐久度。

　　应用场景并不局限于单台桌面打印机。在小型打印集群、实验室工位或教学实训现场，多个线轴架可并排布置，用于区分不同颜色或材质；在设备维护、换料和干燥箱周转过程中，这种开放式架体也便于快速取放料盘。由于没有封闭箱体或复杂张紧机构，丝材余量、缠绕状态和打结风险都能直接观察，操作人员可在打印前用手转动料盘检查是否存在卡滞。若用于吸湿敏感材料，可在架体旁配合干燥箱或密封料盒使用，架体本身只承担退绕支撑，不承担密封干燥功能。

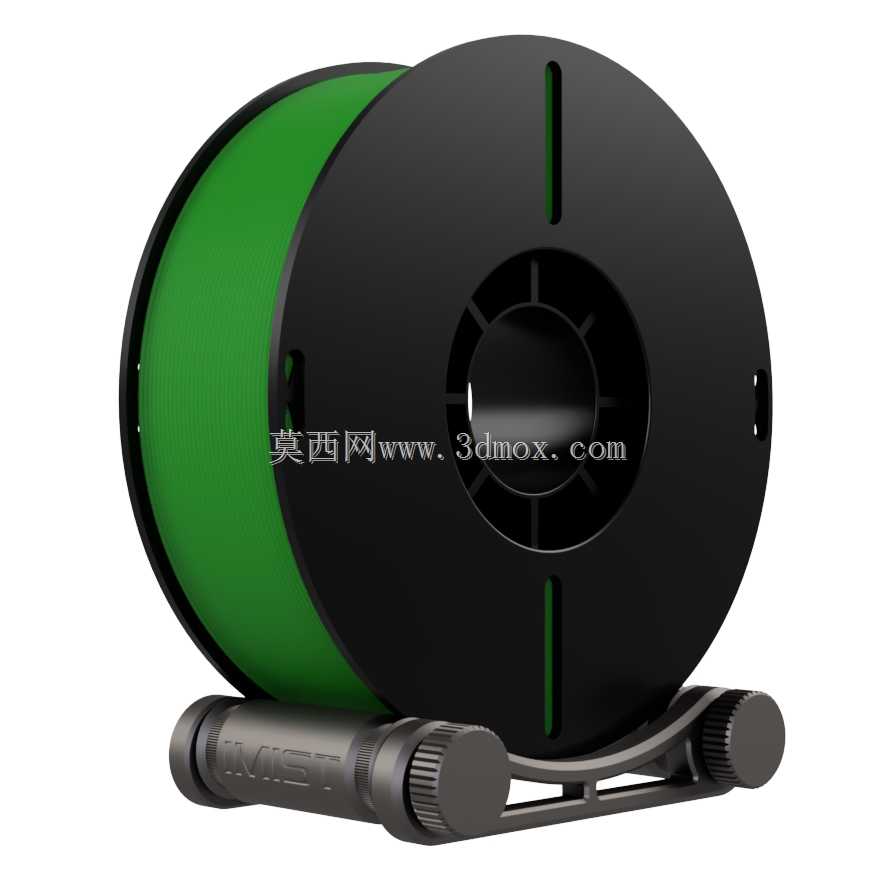

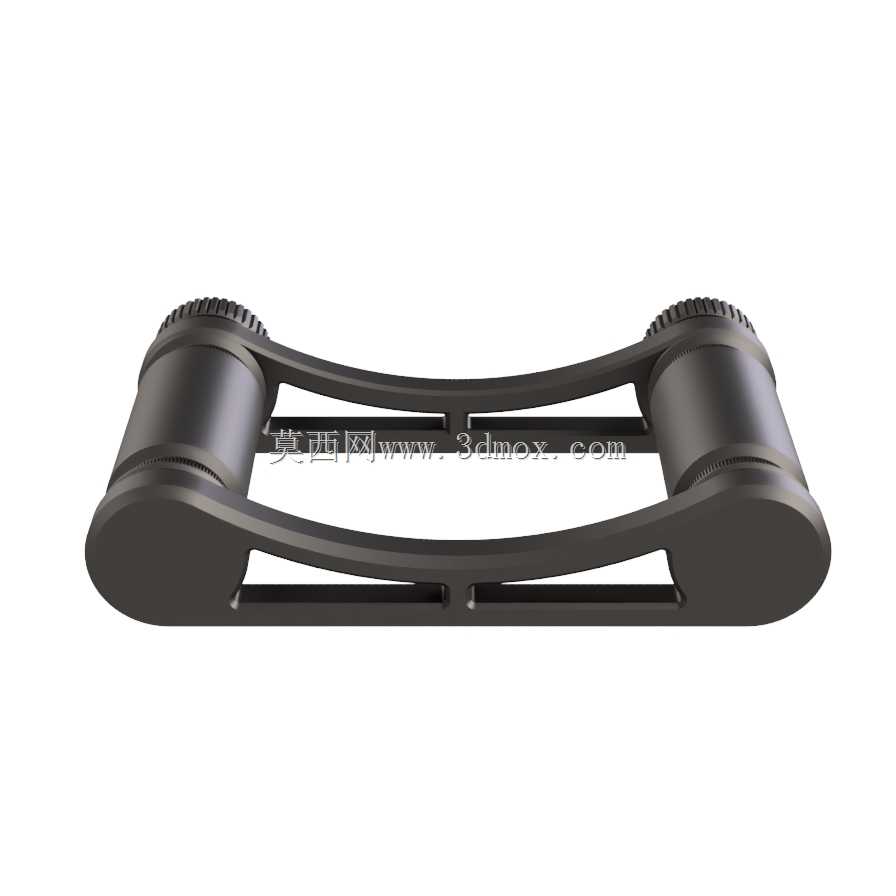

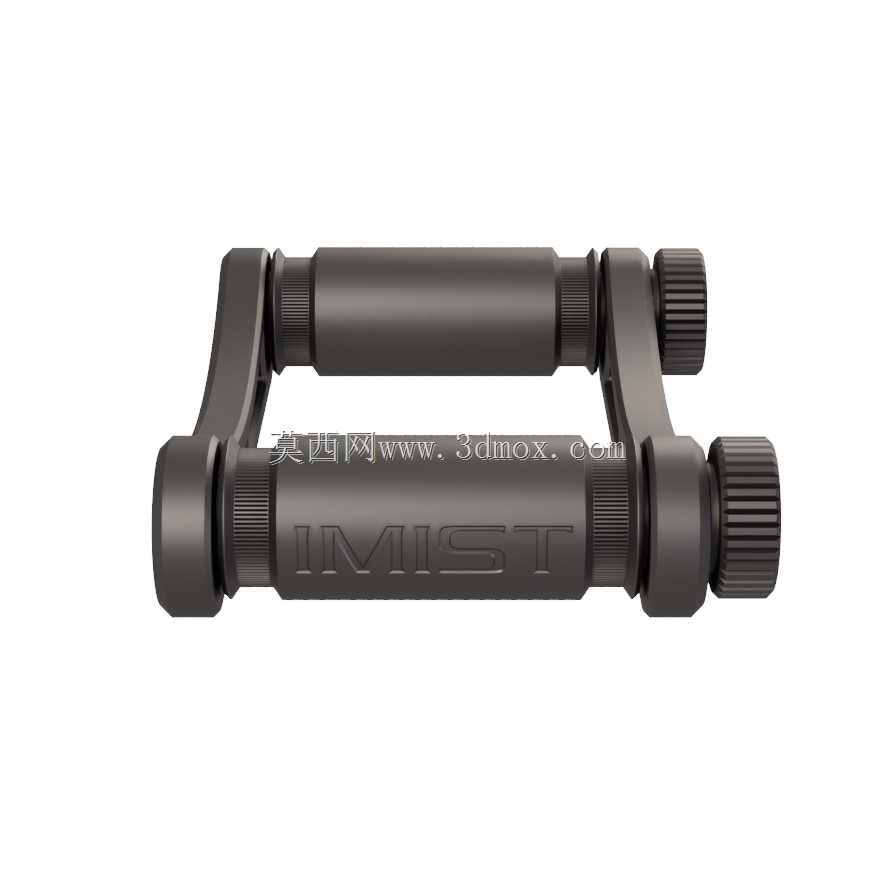

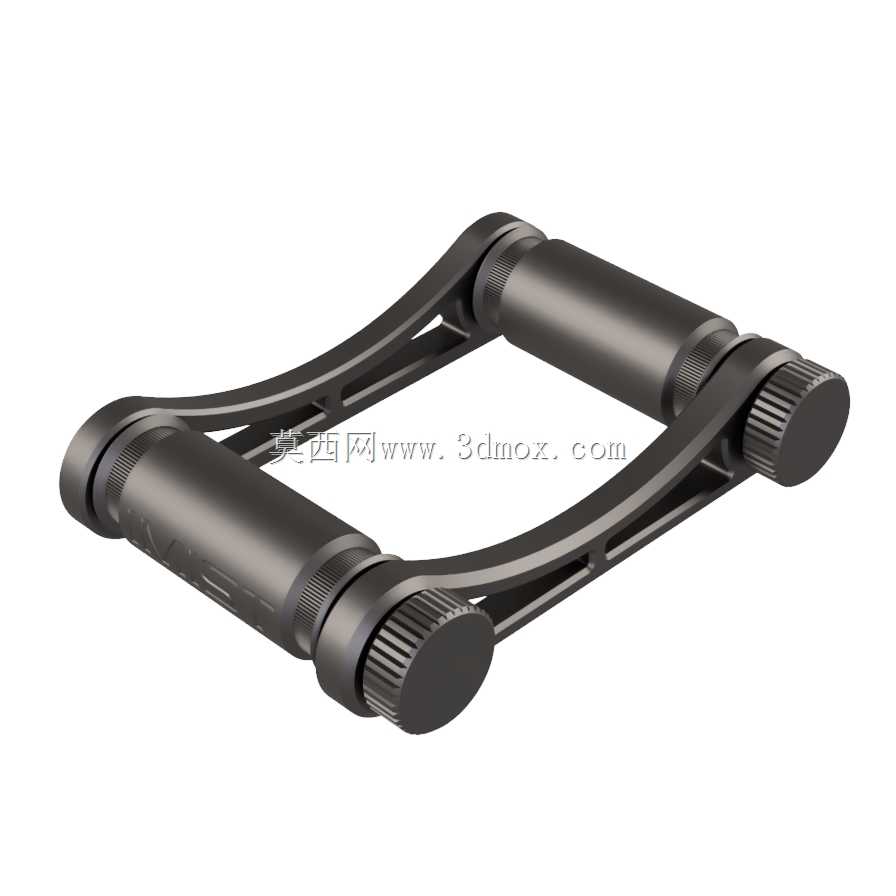

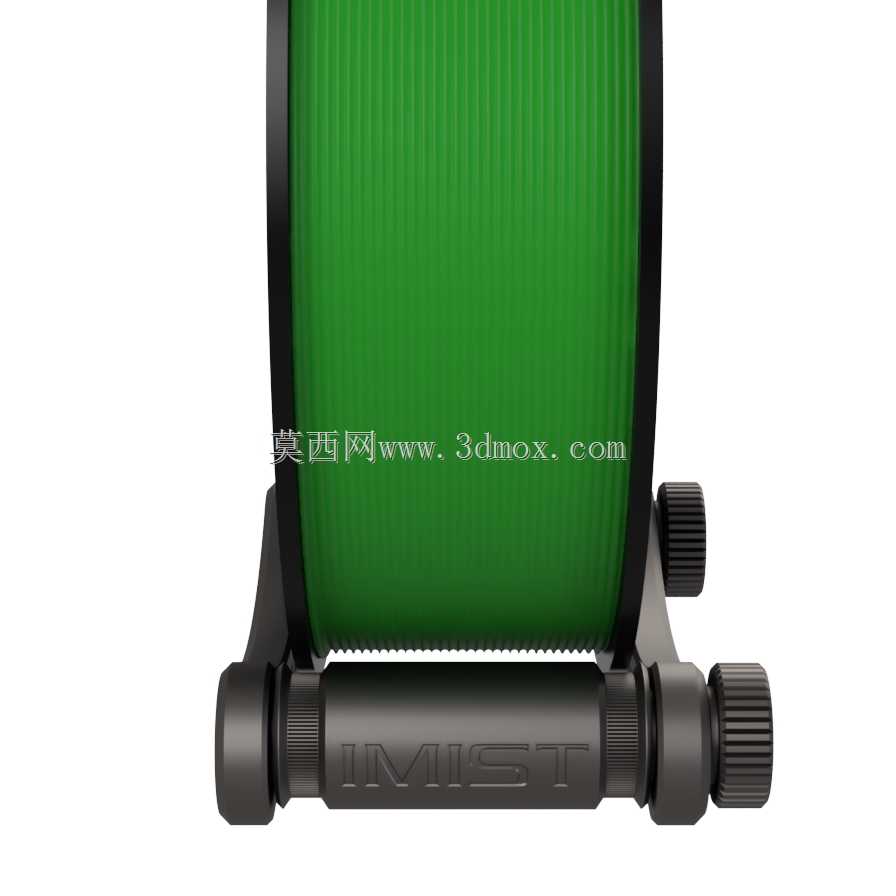

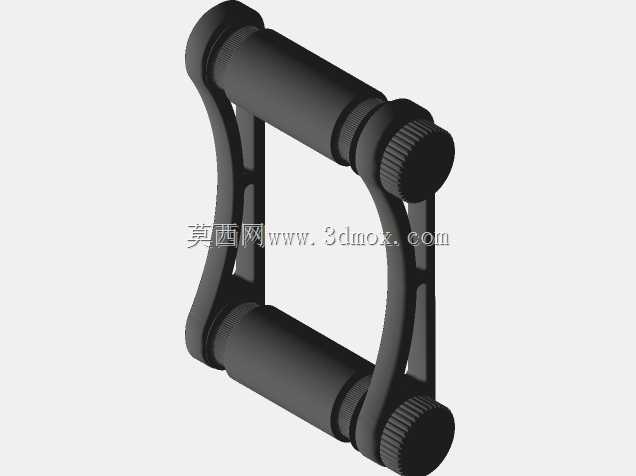

　　外形上，该件以黑色工程塑料质感呈现，线条简洁，两根辊轴与弧形臂形成稳定的四边形受力关系。端部旋钮状结构既可以作为辊轴端盖，也可作为手动旋转检查的握持部位。整体尺寸应围绕1kg料盘外包络确定，确保料盘装入后与工作台面之间留有间隙，避免料盘外缘摩擦桌面；同时架体总宽不宜超过料盘宽度过多，以节省工位空间。对于需要批量自制的场景，可在模型中统一壁厚、孔位和加强筋尺寸，使不同批次打印件具备互换性。

　　从设备选型角度看，这类线轴架适合对成本敏感、需要快速自制替换件的打印场景。它不依赖弹簧、轴承或金属轴，也不需要标准件库支持，单件打印完成后经过简单装配即可使用。若现场已有铝型材框架，还可在臂体外侧预留安装孔或卡槽，将架体固定在设备框架上，进一步释放桌面空间。对于结构工程师而言，真正需要把控的不是外观复杂度，而是料盘转动阻尼、架体稳定性、安装边界和长期疲劳强度之间的平衡；把这些约束落实到草图尺寸、筋位布置和配合公差中，才能得到一个在真实打印环境中持续可靠工作的耗材支撑装置。
