Vape雾化器发热丝线圈修剪工装

　　该结构件面向雾化芯手工装配与维修场景，用于在绕制发热丝后统一控制线圈有效长度、端面位置和剪切余量。实际操作中，操作者将绕制后的线圈放入对应槽位，依靠槽体侧壁和端面定位，再沿模具上表面切除多余丝脚，从而减少因目测剪切造成的长短不一、引脚偏斜和装配干涉。这类治具并不承担复杂动力动作，其价值在于把重复性手工动作转化为稳定的几何约束，特别适合小批量装配、样品调试、门店维护以及个人玩家对一致性的要求。

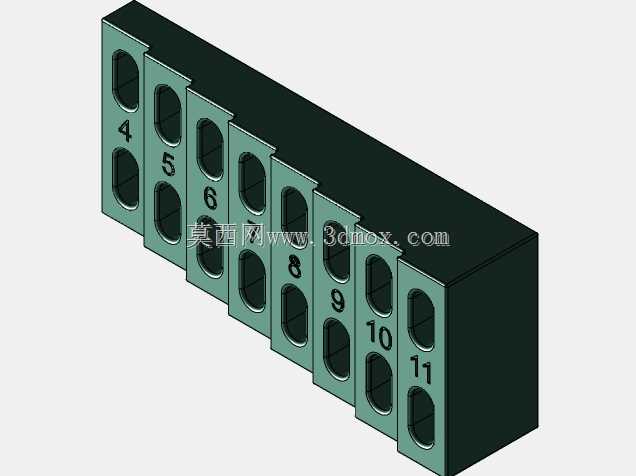

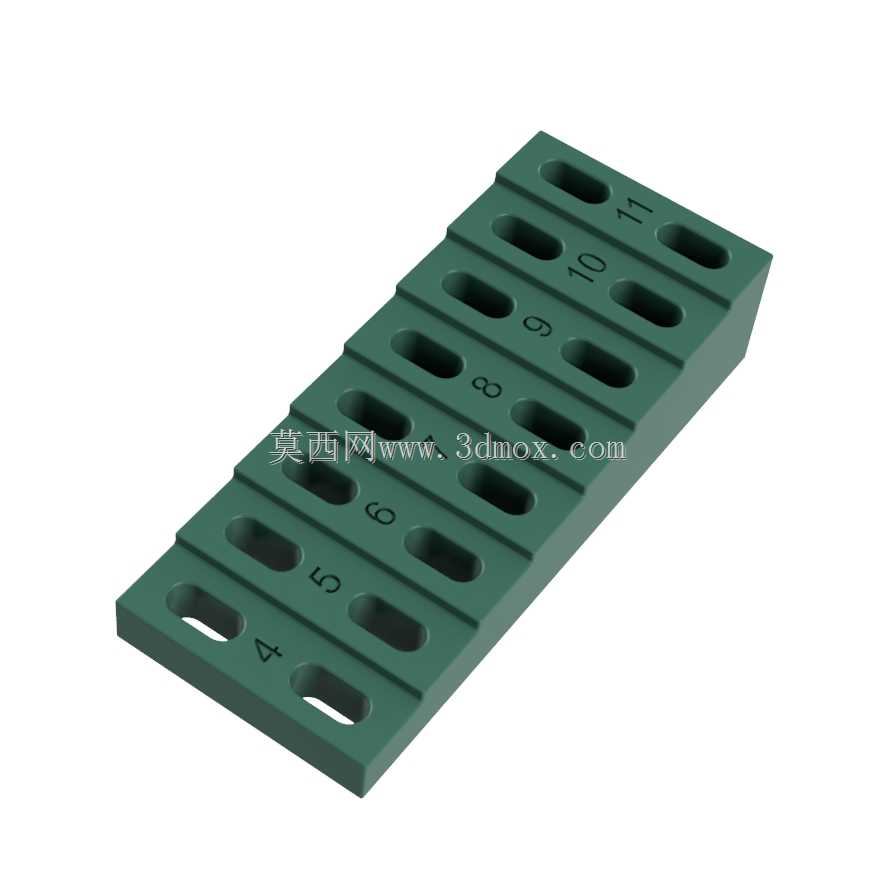

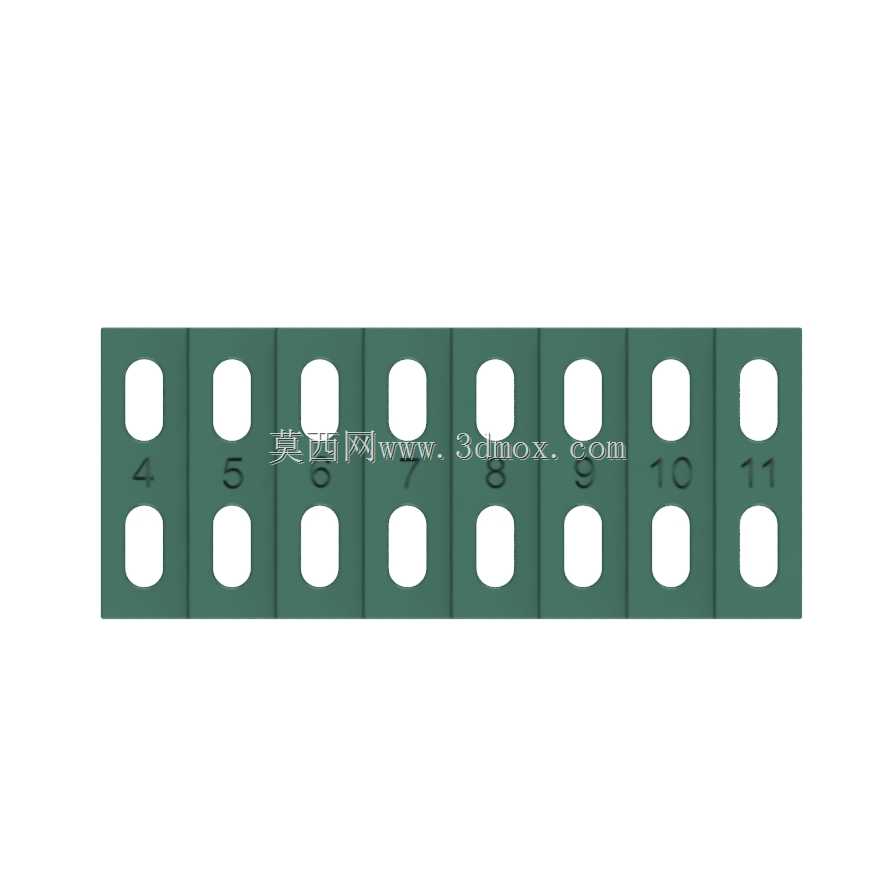

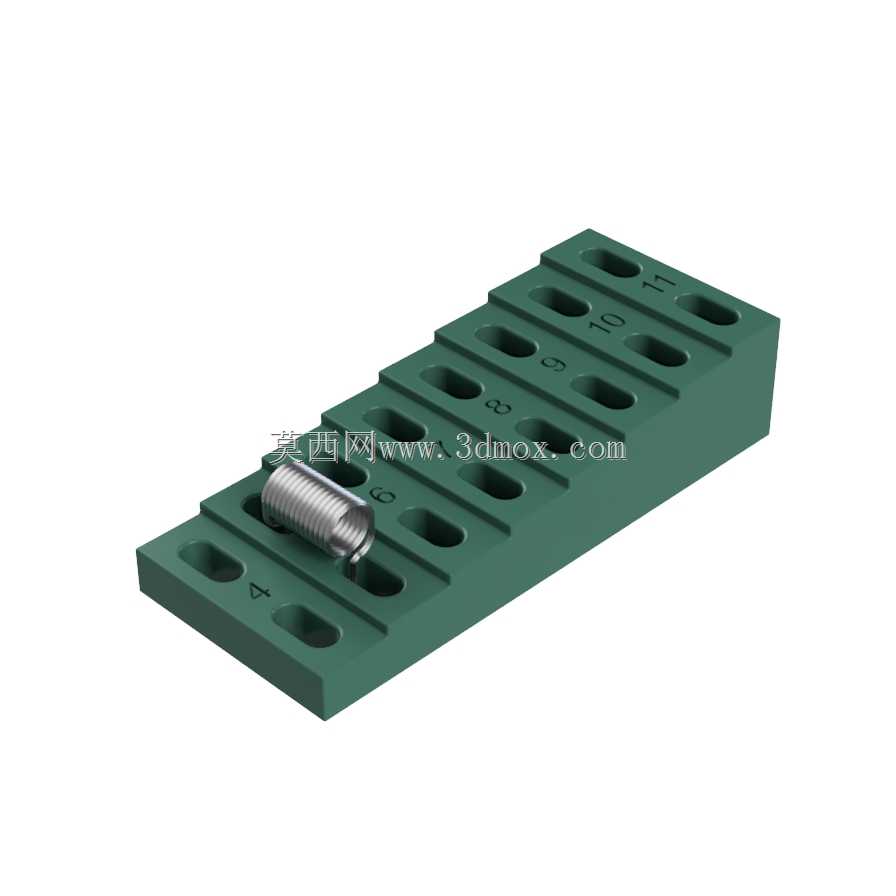

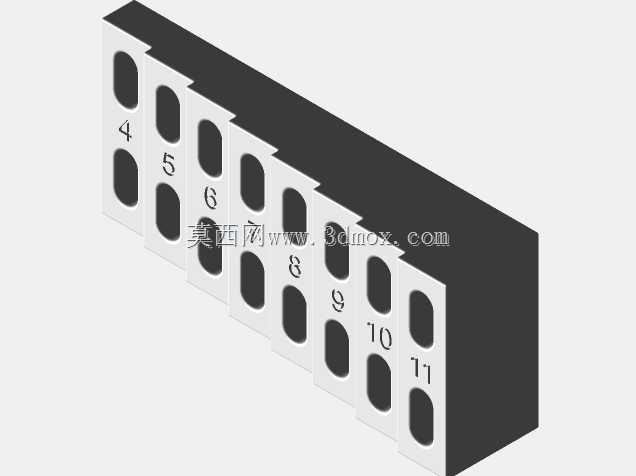

　　从功能分区看，主体采用长条形多孔位布局，槽体沿长度方向排列，并在表面标注不同规格编号。每个槽位对应一种线圈长度或直径区间，槽底设置容纳空间，使线圈圆柱面能够稳定落入，避免剪切时滚动。端部开放结构便于丝脚伸出，也方便用镊子取放；中部较宽的平面可作为刀刃贴合基准，保证切口与轴线垂直。相邻槽位之间保留实体肋条，既提高局部刚性，也防止刀具误入相邻槽口。模型中还可见一个金属螺纹件作为示意或定位销，用于模拟线圈、螺丝或限位元件的装配关系，帮助设计者核对槽宽、深度与零件外径之间的配合。

　　设计思路上，这类治具优先考虑的是操作可视性和刀具可达性，而不是追求复杂机构。上表面完全开放，操作者可以直接观察线圈是否落位；槽口边缘形成连续支撑，剪切力能够被实体材料吸收。槽底并非简单平底，而是根据圆柱零件外形留出避让，使线圈不会因底面干涉而翘起。多规格并列排布减少了更换治具的时间，编号区域采用凹陷或刻印式标识思路，在三维模型中表现为表面字符，实物加工时可通过激光雕刻、铣字或丝印实现。整体壁厚均匀，边角处做了适合3D打印或数控加工的过渡，避免在尖角位置产生应力集中或打印缺陷。

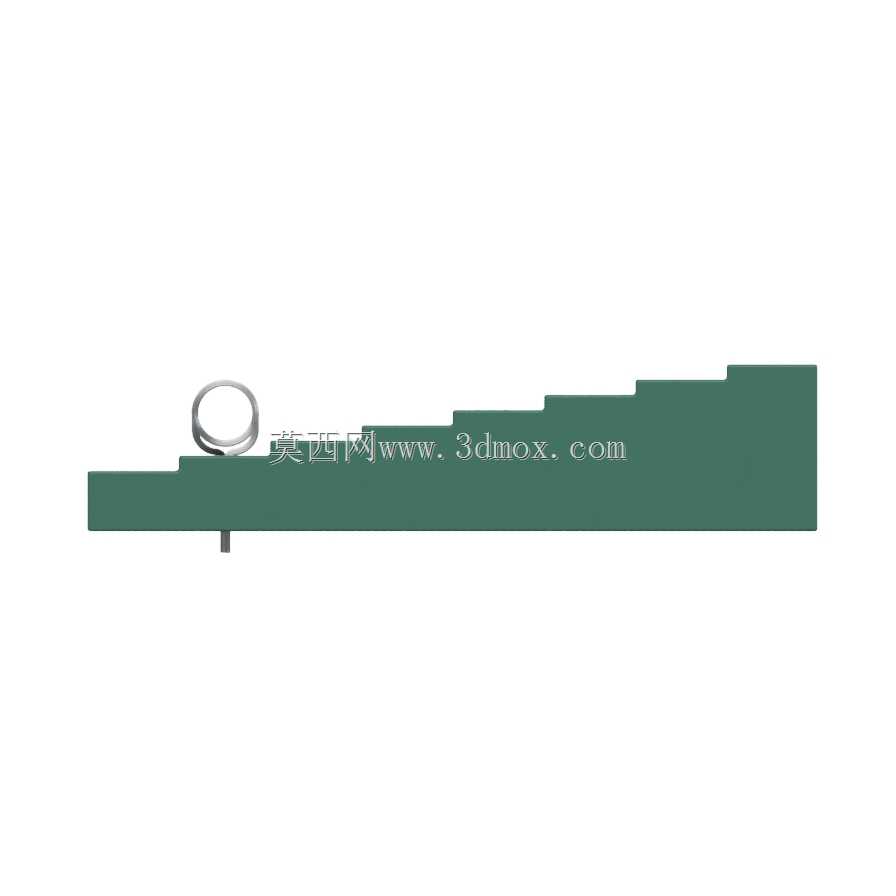

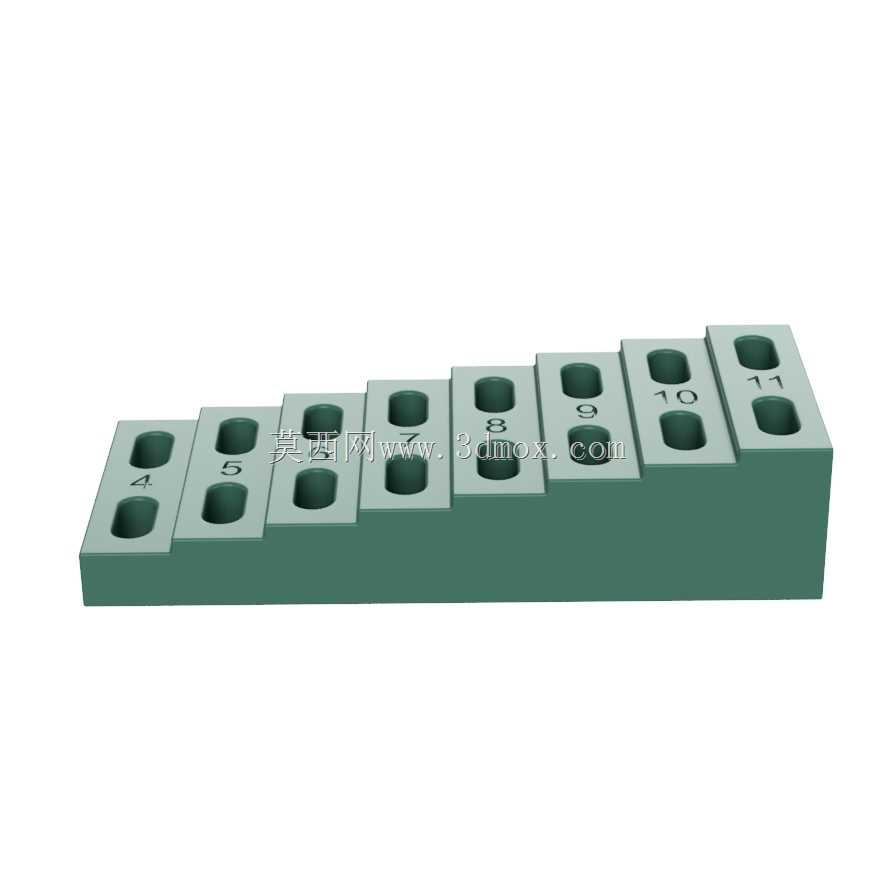

　　外形尺寸方面，模型呈现为低矮长方体，长度远大于宽度和高度，适合放置在工作台垫、磁性垫或小型维修盘上使用。低矮重心有利于按压稳定，操作者无需额外夹持即可完成轻量剪切。安装边界主要由底面轮廓和上部槽位范围决定：底面需要一块平整支撑面，四周预留镊子、剪刀或斜口钳活动空间；上方不能有遮挡，以便线圈垂直放入和刀具水平通过。若用于固定工位，可在底座两侧增加沉孔或夹具避让区；若作为便携工具，则当前无外凸螺钉的整体式结构更利于收纳。槽位间距经过排布，能够在保证手部操作空间的同时提高单位面积的规格覆盖率。

　　从结构工程角度看，该件属于典型的板式定位治具，载荷以垂直按压和侧向剪切为主，因此材料需要具备一定硬度、耐磨性和刃口贴合稳定性。若采用3D打印，应关注层纹方向对槽口耐磨性的影响，建议让受力面沿打印层连续铺设，或在剪切基准面做局部强化。若采用机加工，则可选用铝合金、POM或电木等易加工材料；其中非金属材料可避免划伤丝脚，金属材料则更适合高频使用。模型中的槽深、槽宽和编号位置构成了核心参数体系，后续扩展时只需在同一基体上增加槽位，即可覆盖更多线圈规格。

　　在实际装配链中，该治具位于绕线和安装之间：绕线完成后先进行长度修剪，再将线圈装入雾化座并调整电阻丝高度。统一长度能够使发热区域相对油仓、进气道和雾化仓的位置更稳定，进而影响发热均匀性和导油一致性。对于结构设计人员而言，该模型展示了如何用最少的几何特征解决手工定位问题：以阵列槽位承载多规格，以平面作为剪切基准，以编号降低误选概率，以开放轮廓保证操作效率。其外形虽然简单，但槽位间距、端部避让、底面平整度和上表面平面度都会直接影响最终修剪精度，因此在建模和加工时仍需按工装要求控制公差与表面质量。
