DIY手持雾化器主机外壳结构设计

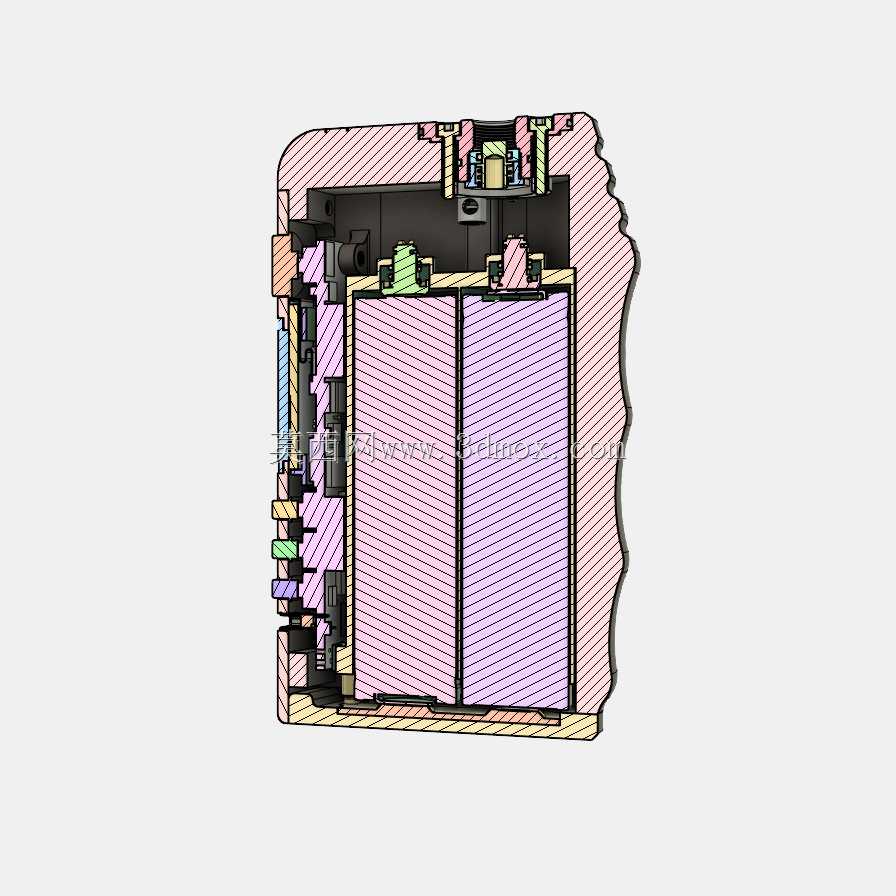

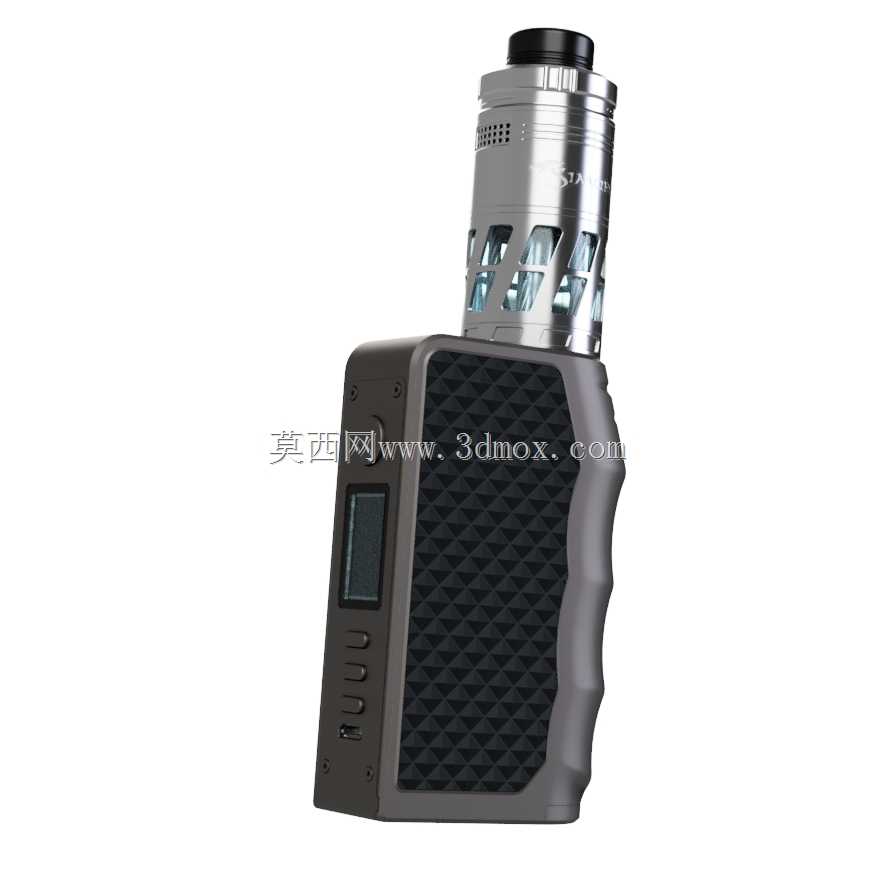

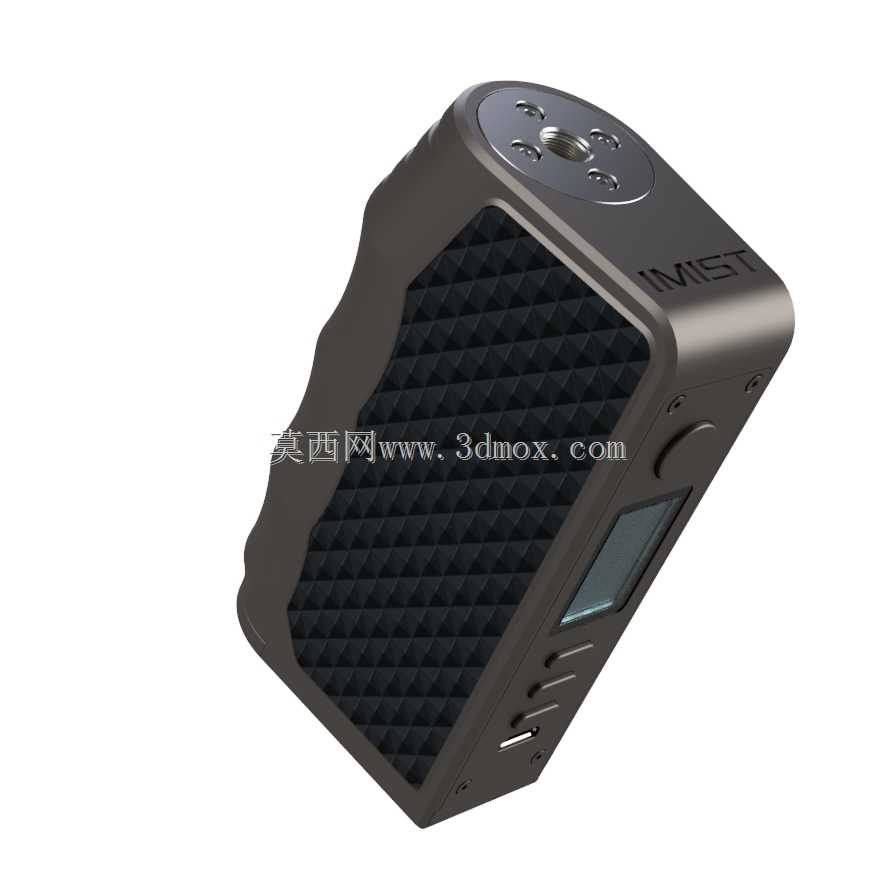

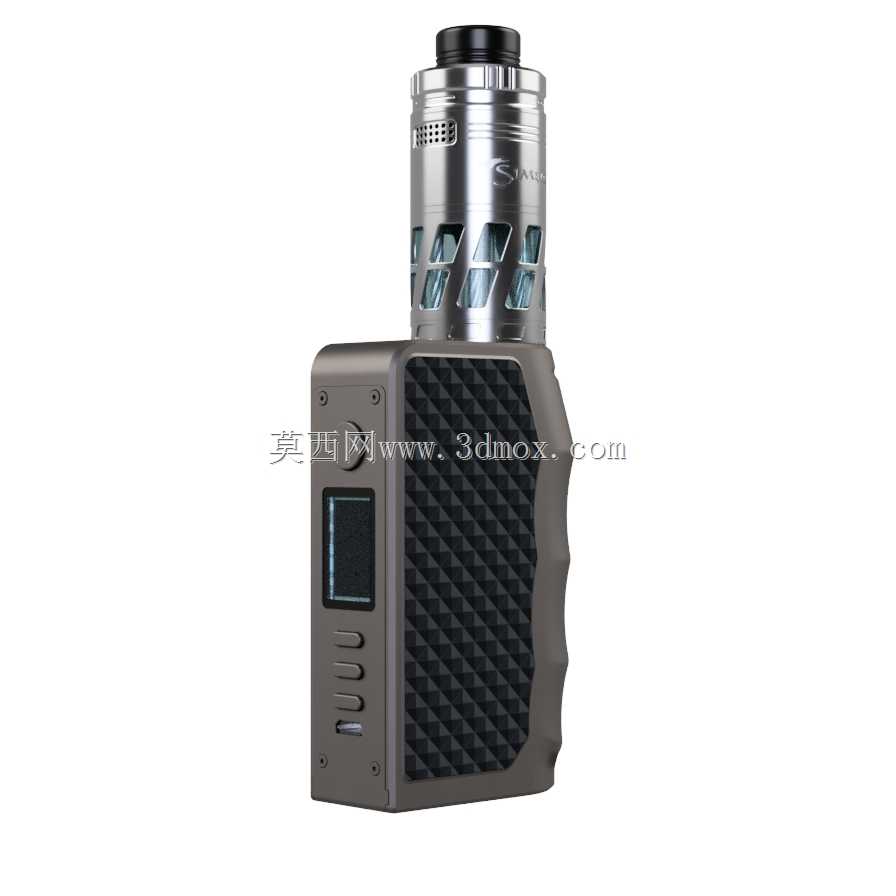

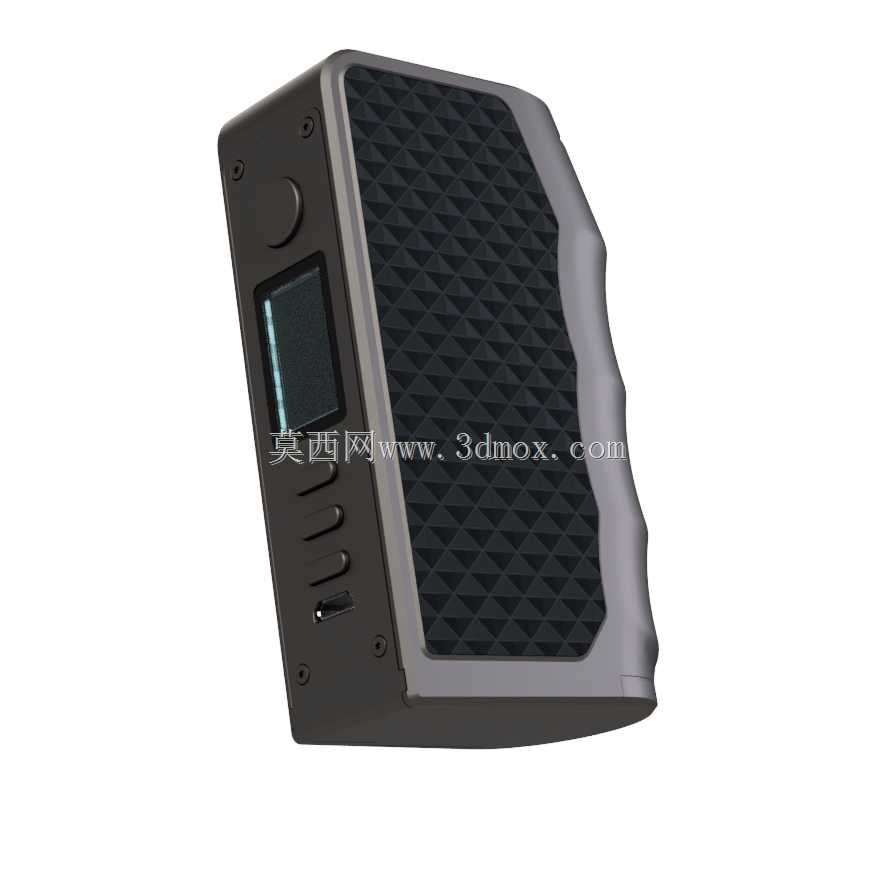

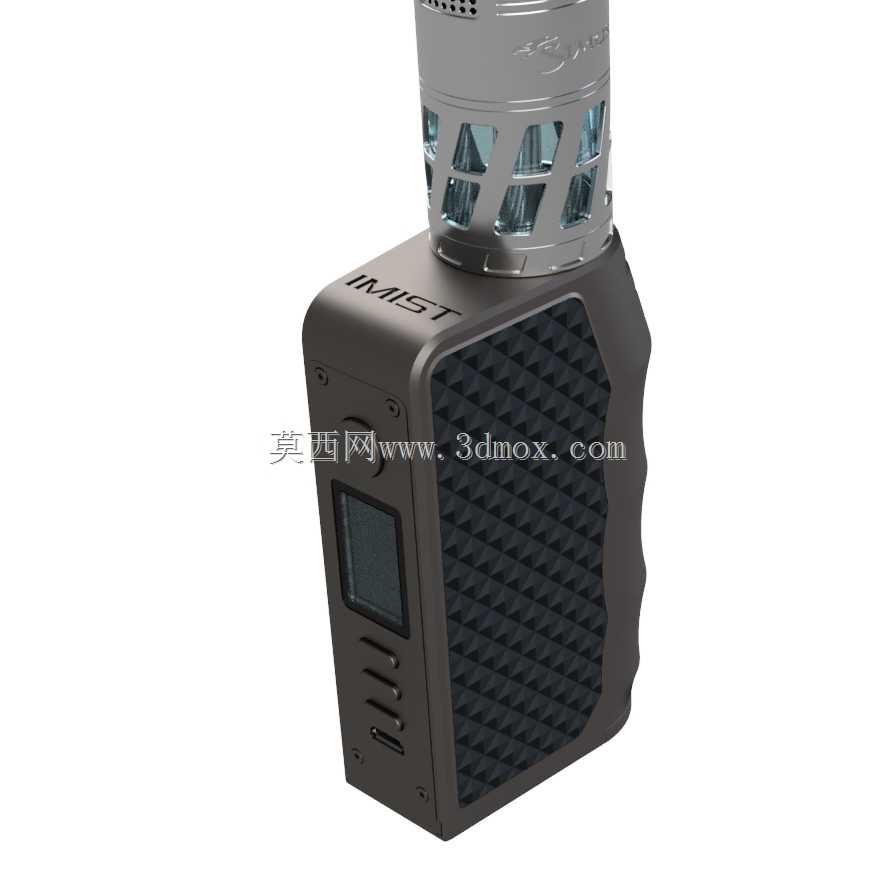

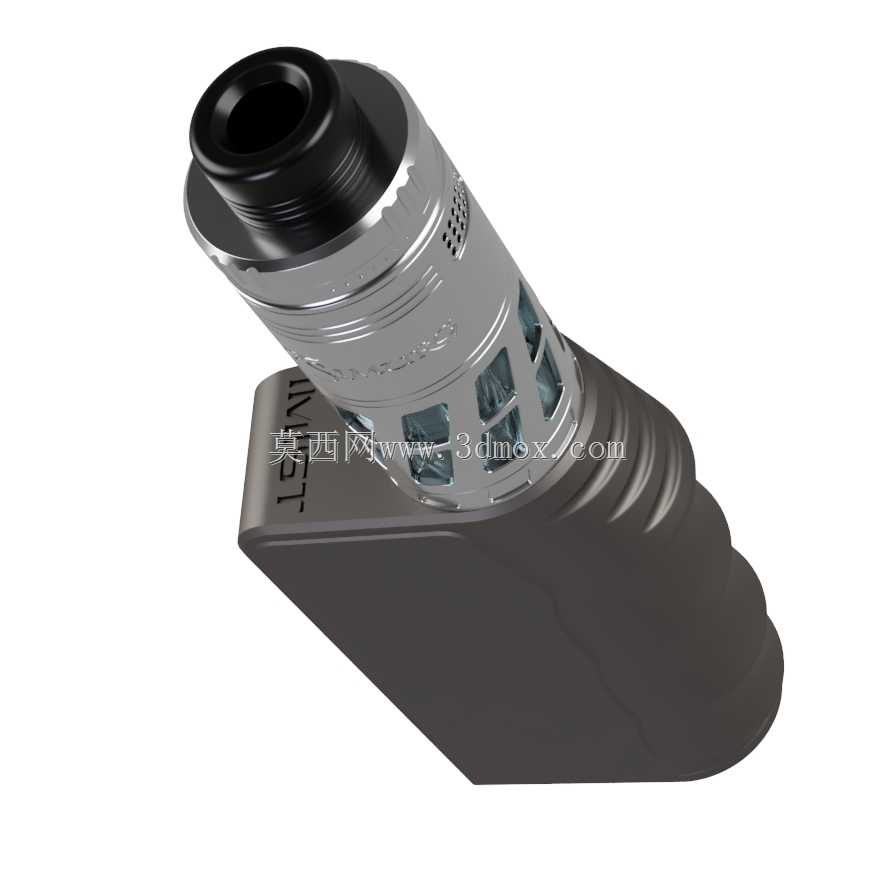

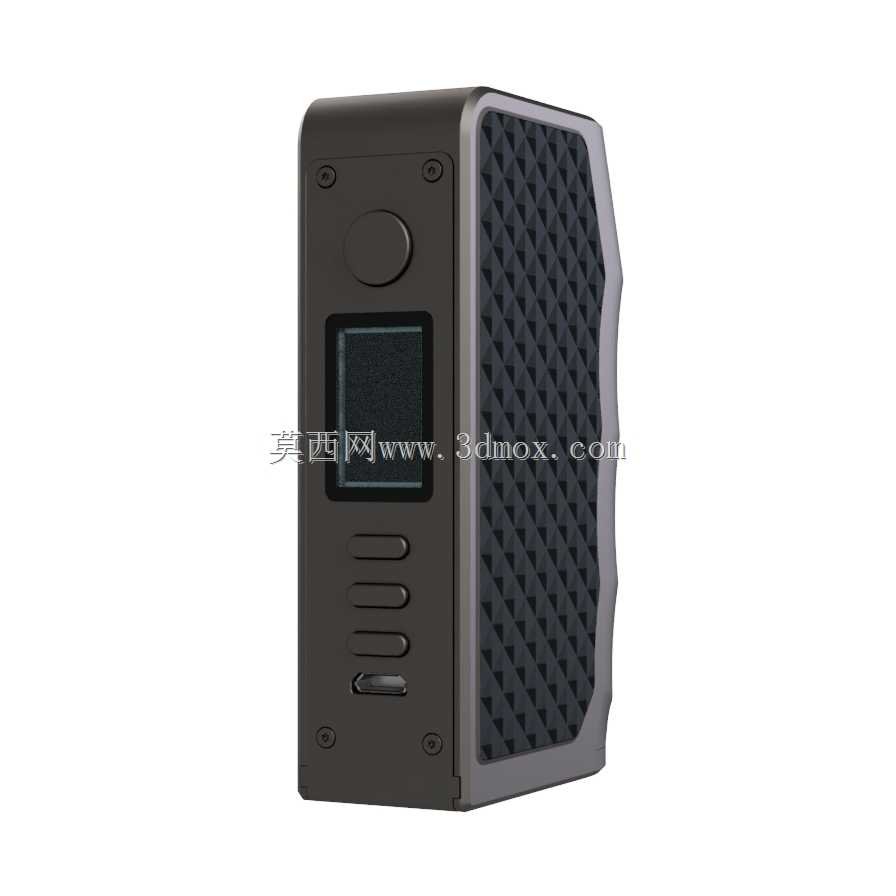

　　该手持雾化主机的外壳结构围绕双18650电芯与Evolv DNA250C调控板的堆叠空间展开，整体采用贴合手掌的非对称握持轮廓，侧部设置内凹曲面以分散长时间持握的局部压力，正面大面积菱形防滑纹理覆盖主要接触区域，避免掌心出汗时出现滑脱风险。壳体侧壁预留调控按键、显示屏与调节拨杆的开孔，按键区域采用下沉式台阶设计，既限定按键行程，也能减少误触概率；屏幕窗口边缘做遮光凸边，降低环境光对显示读数的干扰。内部腔体以电芯、调控板、雾化器接口三个核心模块划分边界，双18650电池沿握持方向并列布置，使整机重心靠近掌心，调控板安置在电芯与前壳之间，利用壳体筋位隔离发热元件与握持面，避免外壳局部温升过高。雾化器安装端限定接入直径不超过30mm，

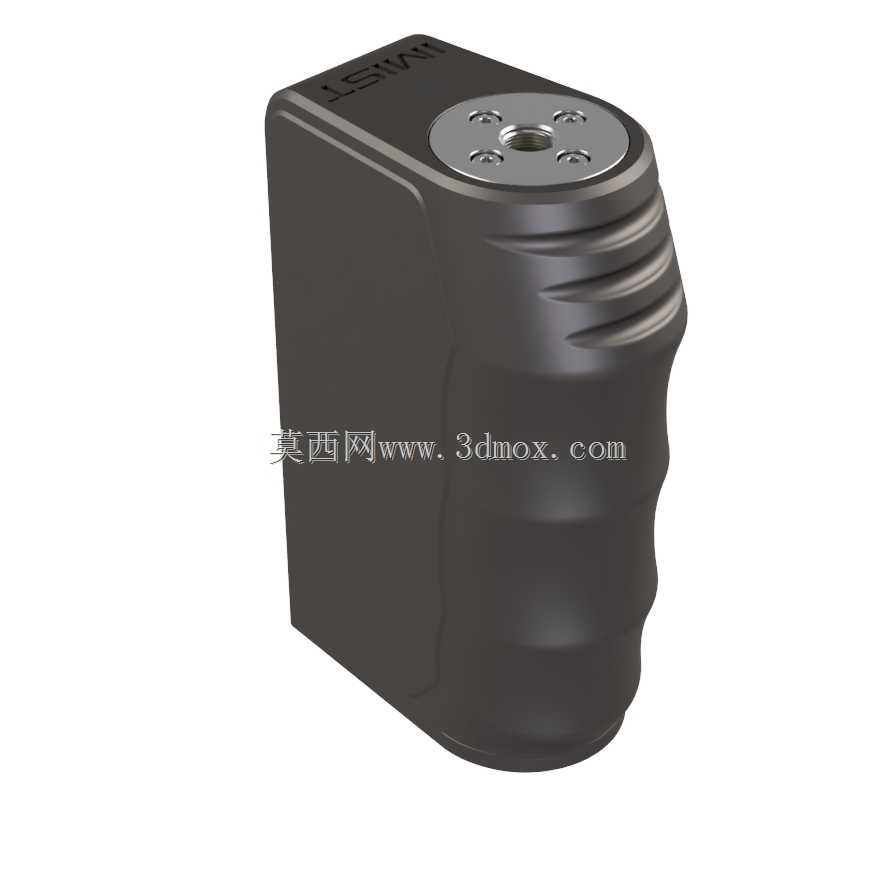

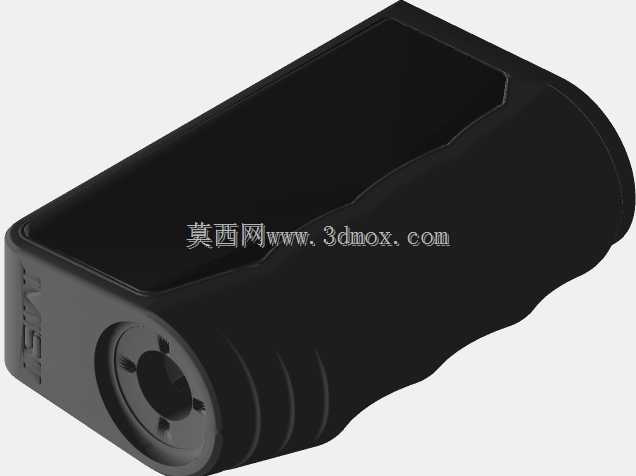

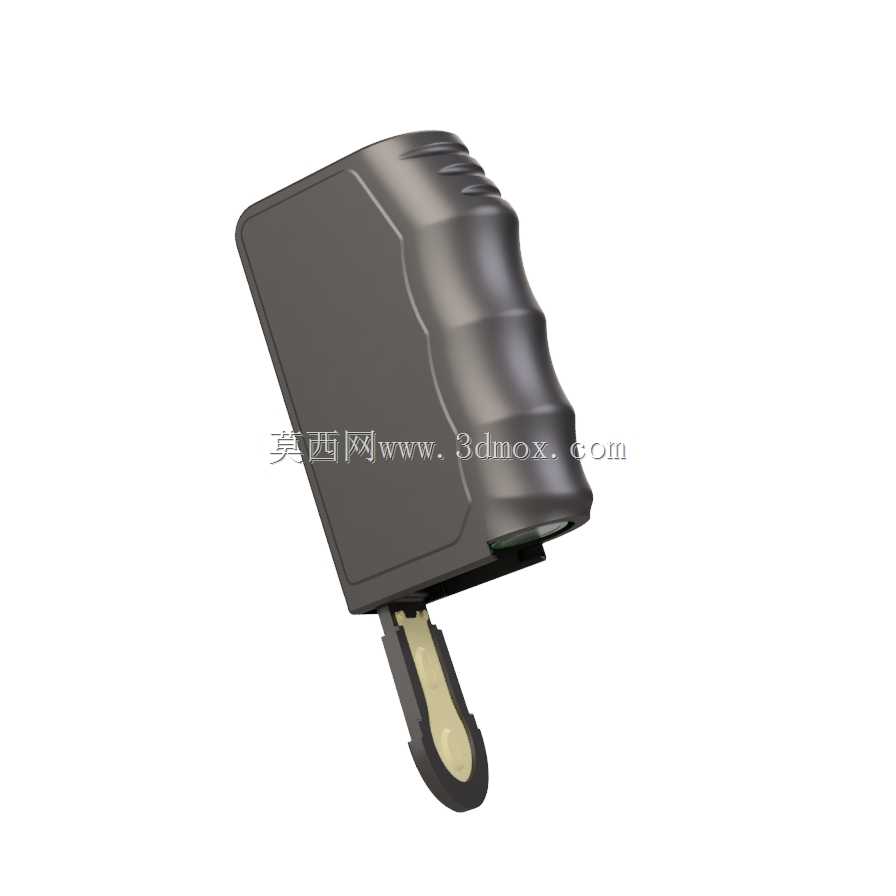

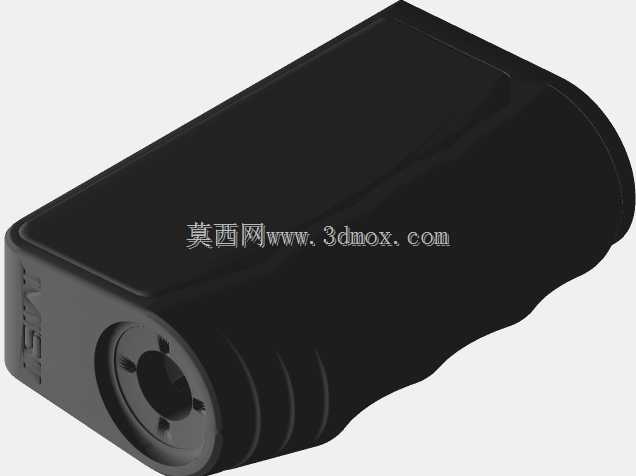

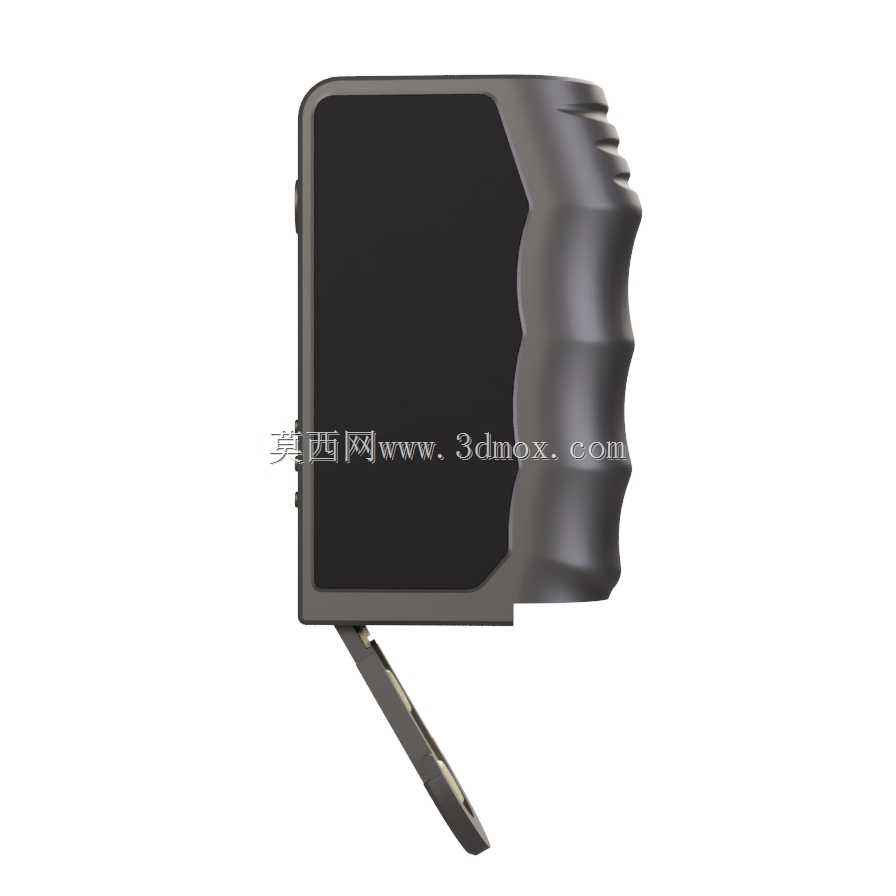

　　接口周围设置连续支撑面，保证旋入雾化器时受力均匀，不会因侧向力导致接口座松动。壳体边角全部采用圆弧过渡，外轮廓没有尖锐棱边，跌落时能够让冲击沿曲面分散；前后壳通过侧边隐藏紧固件连接，装配后外表面无突出螺钉头，既保持外观完整性，也减少衣物勾挂的可能。从使用场景看，这类设备面向个人DIY组装与3D打印制作，结构设计需要同时兼顾电路板固定、电池拆装、接口维护与手持操作。建模时优先建立内部元件的包络体，再反向生成外壳壁厚与加强筋，筋位厚度按壳体壁厚的0.6至0.8倍控制，防止打印或注塑后出现缩痕。电池仓周边设置限位挡墙，避免电芯在仓内晃动；调控板固定柱预留自攻螺丝或热熔铜螺母的安装空间，柱根增加三角加强筋以抵抗反复拆装带来的开裂风险。

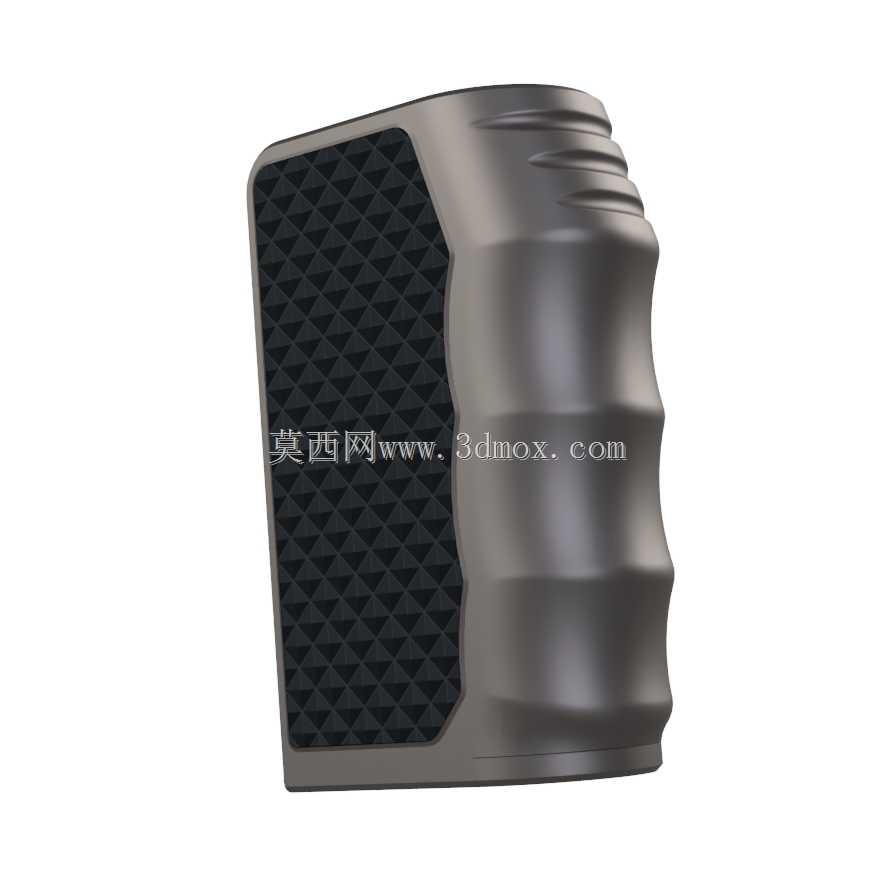

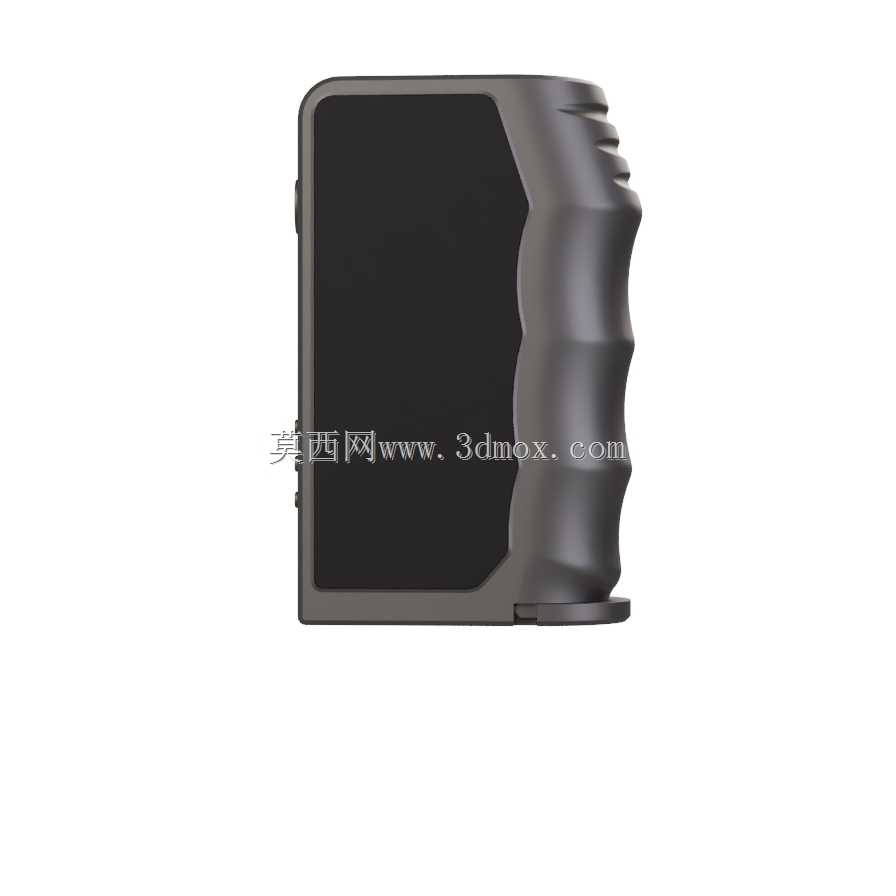

　　外壳与内部元件之间保留均匀间隙，为导线、绝缘片和泡棉缓冲层留出位置，特别是电池极片附近不能出现尖锐筋条，防止绝缘层被磨破。显示屏开孔内侧设计限位台阶，让屏幕从内部装入后由台阶承托，外侧再通过卡扣或压板固定，避免直接从外侧按压屏幕。调节按键采用悬臂式结构，悬臂长度与厚度根据所需按压力度调整，按键表面做防滑细纹，盲操作时也能快速辨识功能位置。机身侧面的曲面并非单纯造型，而是依据手掌握持时的指根与掌丘形态构建，使压力分布在更大面积上；正面纹理采用连续菱形阵列，深度控制在不影响清洁的范围内，纹理之间的沟槽便于灰尘和液体擦拭。底部区域可根据需要设置泄压或散热缺口，但缺口不能正对电池极片和调控板敏感元件，防止外部液体直接进入。

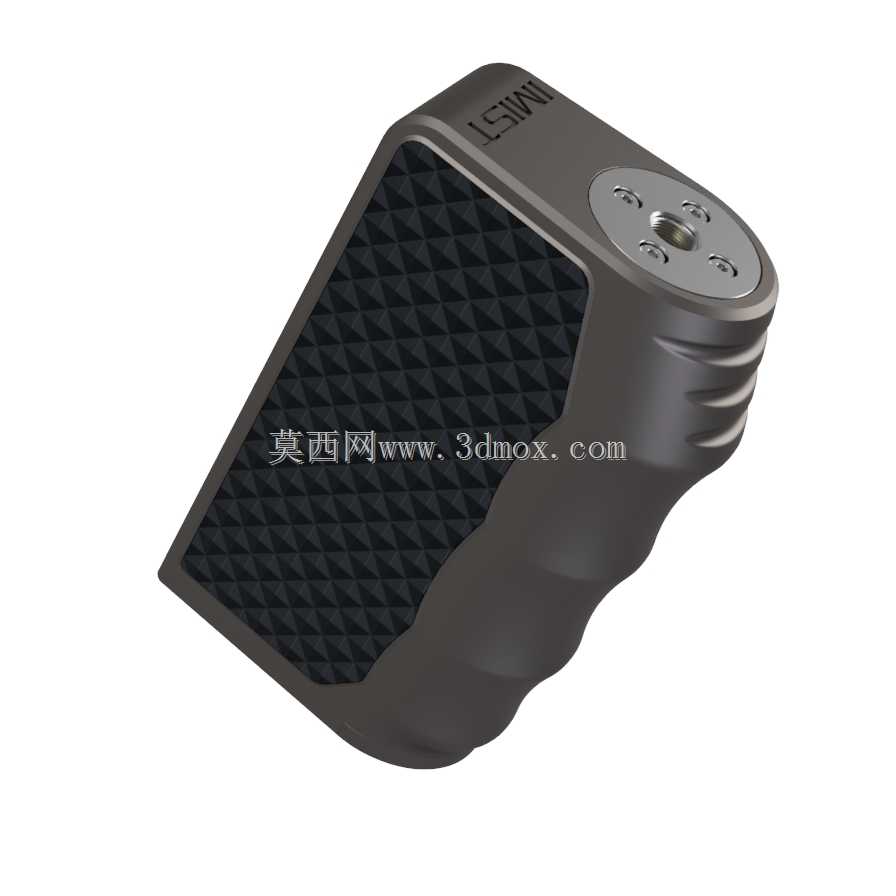

　　整机装配顺序遵循先固定调控板与走线，再装入电池支架，最后合壳锁紧的逻辑，因此在结构拆分时要让前后壳定位柱先接触，再引导螺丝孔对齐，降低装配难度。对于3D打印制作，外壳壁厚需结合打印材料特性调整，承力部位如接口座、螺丝柱、电池仓挡墙适当加厚，非承力外表面可做轻量化挖空，但挖空区域不能破坏外观面的连续支撑。雾化器接口下方的壳体需要承受反复旋拧扭矩，内部应设置环形加强筋或金属嵌件槽，不能仅靠薄壁塑料承担扭矩。手持设备的跌落风险主要集中在边角和屏幕区域，边角加厚并采用大圆弧，屏幕周边形成略高于屏幕表面的保护唇边，跌落时唇边先接触接触面，减少屏幕直接受撞的概率。按键与壳体之间保留微小间隙，防止热胀后按键卡滞，同时在按键内侧设置防脱钩，避免按键从外侧脱出。整体结构没有复杂的抽芯方向，多数特征可通过常规分模实现，适合小批量制作或个人打印验证；各功能区边界清晰，既满足DNA250C芯片板的安装要求，也为双18650电池提供稳定的容纳空间，同时通过人机轮廓和防滑纹理提升实际握持稳定性。
