管材端口内嵌式沉头紧固端塞

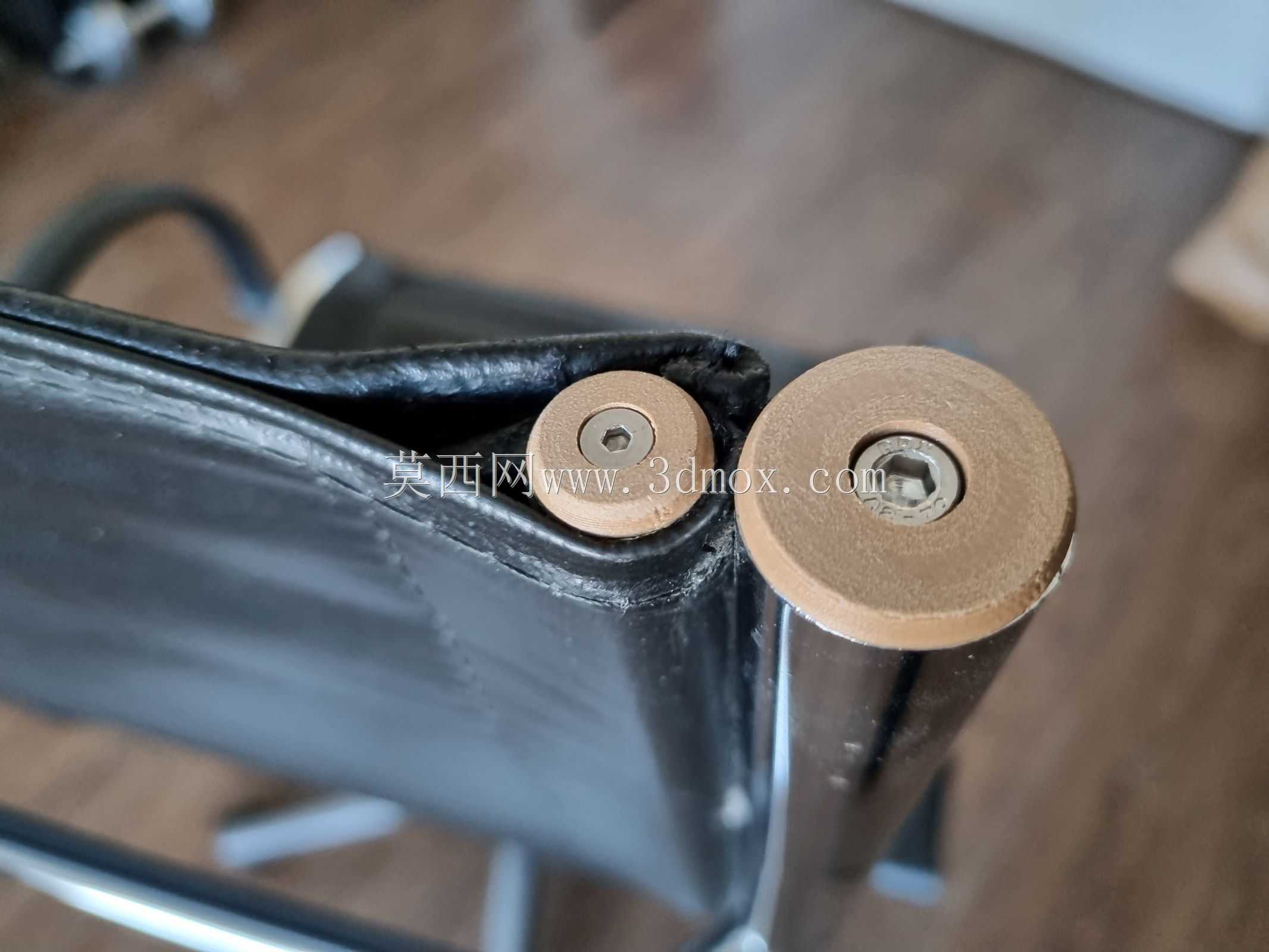

　　这类端塞主要用于圆管端口的封堵与端面紧固，常见于框架、支架、线棒工位器具、轻型设备机架以及家具类金属管结构中。圆管构件在实际装配时，端口往往需要同时解决三个问题：一是封闭管口，避免杂物进入并改善端部外观；二是提供平整的安装接触面，使板材、蒙皮或相邻杆件能够贴合固定；三是在不破坏管材外表面的前提下，把螺钉锁紧力传递到管壁内部。该端塞正是围绕这几个现场需求形成的内嵌式结构。

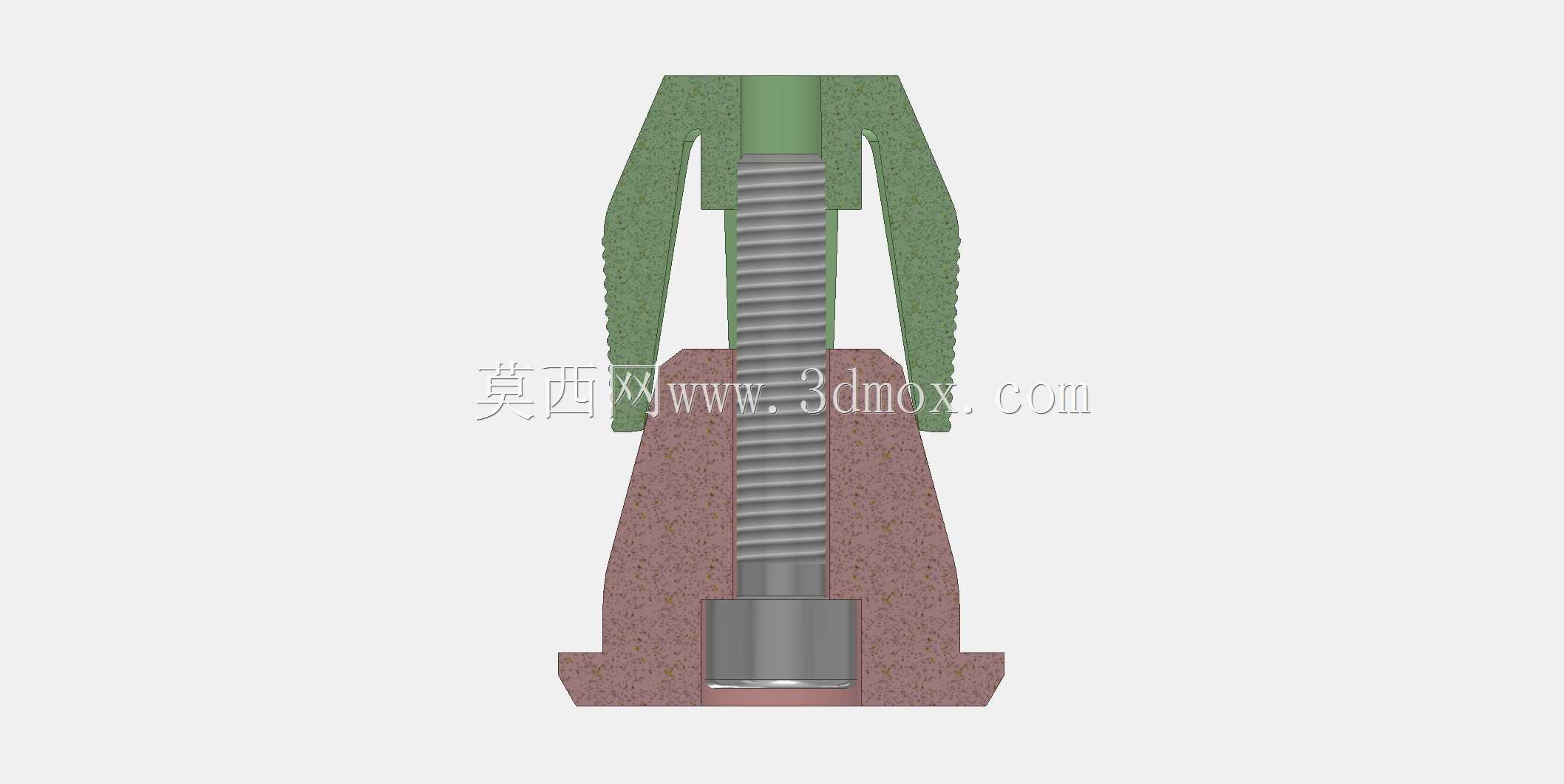

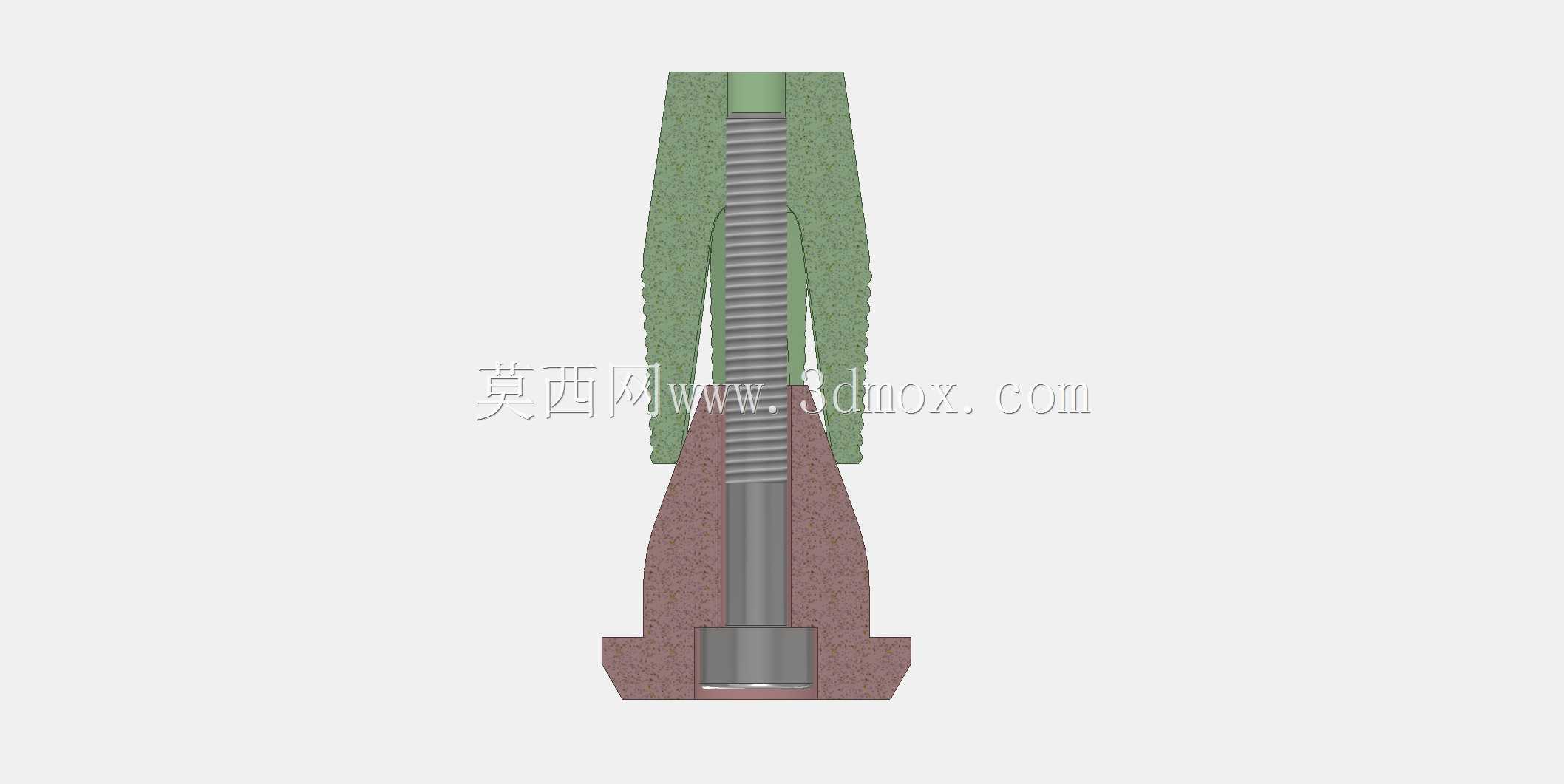

　　从使用方式看，端塞外圆压入圆管内部，依靠自身外径与管内壁形成过盈或过渡配合，端面凸缘则覆盖在管口外侧，形成限位。螺钉从端面中心穿入后，可将外部连接件压在端面上，也可反向把端塞拉紧，使其在管内获得更稳定的支撑。相比直接在薄壁圆管上攻丝，这种结构不需要管材具备足够壁厚，也能避免螺纹滑牙、管口变形和锁紧后局部凹陷。对于频繁拆装的工位架、展示架或试验工装，端塞还能保护管口边缘，减少反复拧入螺钉造成的磨损。

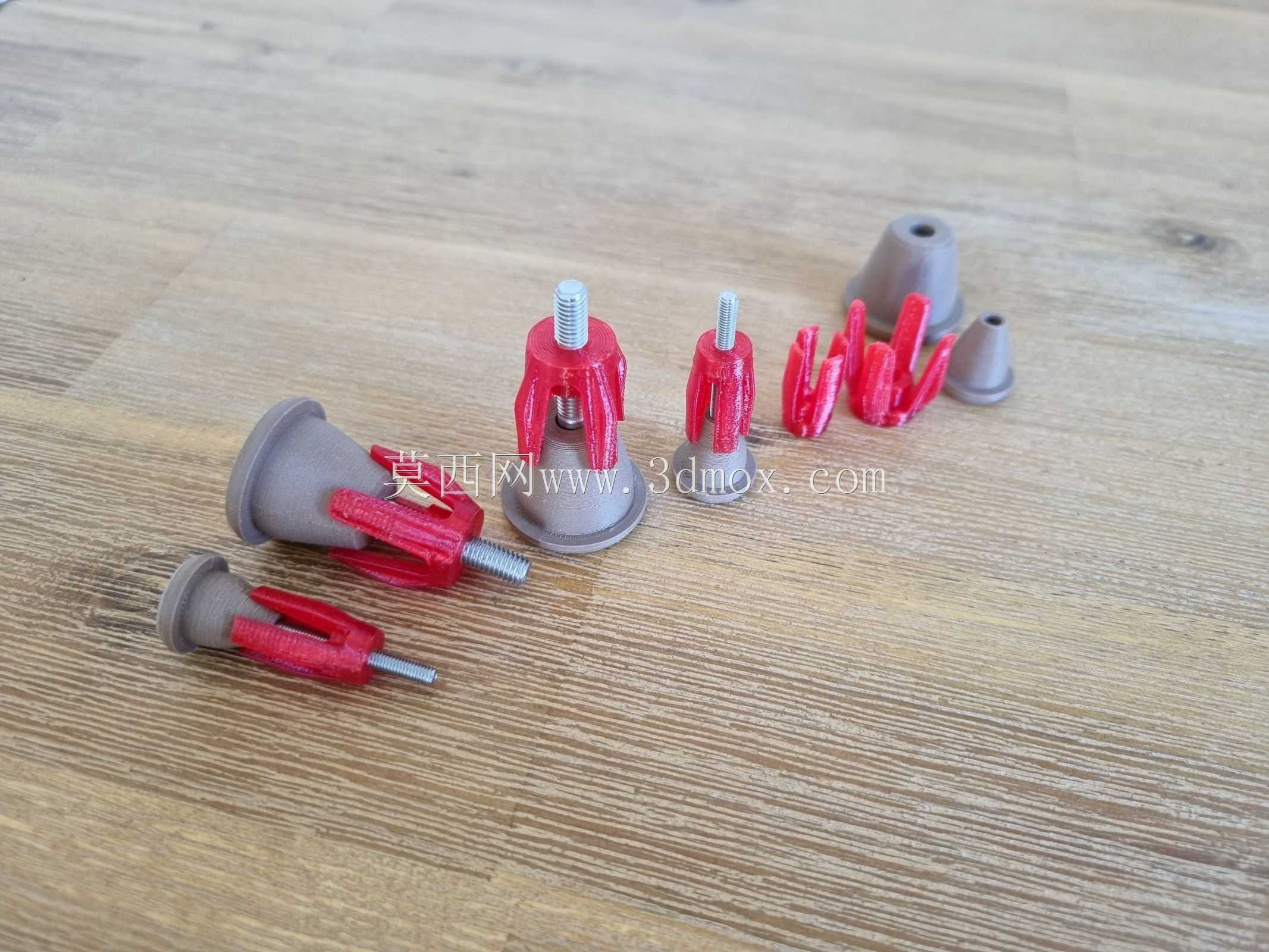

　　设计上需要重点控制外圆、端面凸缘和中心孔三类边界。外圆尺寸决定压入后的保持力，过小会松动，过大则难以装配，甚至把塑料塞体压裂；端面凸缘应略大于管口外径，既保证遮盖完整，又不能突出过多影响外部贴合；中心孔则要与所选螺钉类型匹配。沉头螺钉对应的孔口应做出锥面，使螺钉头沉入后不高出端面；圆柱螺钉则更强调孔壁与螺钉杆部的导向关系。若端塞用于20毫米和11毫米左右的孔径，建模时应分别建立两套配合尺寸，不能简单按比例缩放后直接使用，因为缩放会同时改变壁厚、螺钉孔和凸缘厚度，可能导致强度与装配关系失衡。

　　塞体材料优先考虑具备一定韧性和耐蠕变性能的塑料。较硬的材料压入后定位感强，但在公差波动时容易开裂；偏软的材料装配容易，却可能在长期受力后出现松弛。实际选型时，需要结合管壁厚度、螺钉规格和预期锁紧力平衡。若采用直接拧入塑料形成螺纹的方式，应控制螺钉进入深度，并优先使用第一级丝锥预制导向，或采用热螺丝工艺让螺纹周围材料适度重塑。这样既能降低拧入时的开裂风险，也能让螺纹承载面更均匀。对于需要反复拆卸的位置，更稳妥的做法是在端塞中预置金属螺纹件，而不是依赖塑料本体反复承受螺钉旋入。

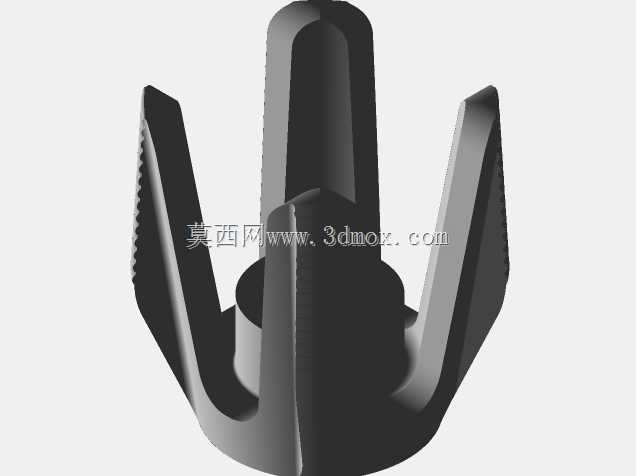

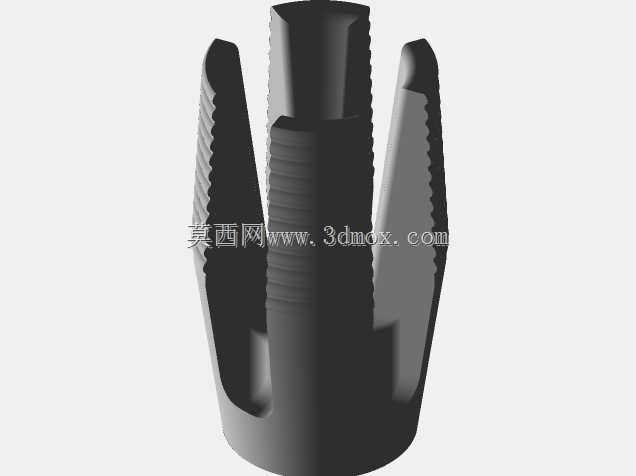

　　结构建模时不能只画外观圆柱。塞体压入段可设置轻微导入倒角，端部进入管口时更容易对中；外圆表面可增加周向筋条或局部凸起，以提高在管内的防滑能力，但筋条高度必须受控，否则会造成局部应力集中。端面下方与管口接触的区域应保持平整，避免因缩痕导致外部连接板翘曲。中心孔周围是受力最集中的部位，需要保留足够壁厚，尤其在沉头孔锥面过渡处，不能为了外观而把根部做得过薄。若端塞同时适配沉头螺钉和圆柱螺钉，应分别校核两种头部或杆部对孔周材料的挤压方向。

　　在整机或框架布置中，端塞的安装边界还包括螺钉长度和外部连接件厚度。螺钉过长会顶到塞体底部或使塞体在管内偏斜，过短则无法形成有效夹紧。由于端塞位于管材端部，外部板件的孔位应与端塞中心孔同轴，公差累积过大时会出现螺钉擦孔、端面贴合不实等问题。对于需要在同一根管端安装两个端塞的并排结构，还要考虑两管中心距、凸缘外径以及扳手空间，避免螺钉锁紧工具与相邻管件干涉。

　　从工程应用角度看，这种小件虽然结构简单，却直接影响框架端部的连接可靠性。合理的端塞设计应让压入力、螺钉锁紧力和端面支撑力各自路径清晰：压入阶段依靠外圆与内壁保持位置，锁紧阶段依靠端面和中心孔传递载荷，长期使用阶段则依靠材料韧性与足够壁厚抵抗松弛。建模时把这些受力关系表达清楚，比单纯追求外观圆润更有实际价值。
