实验室样品瓶防滑固定托架

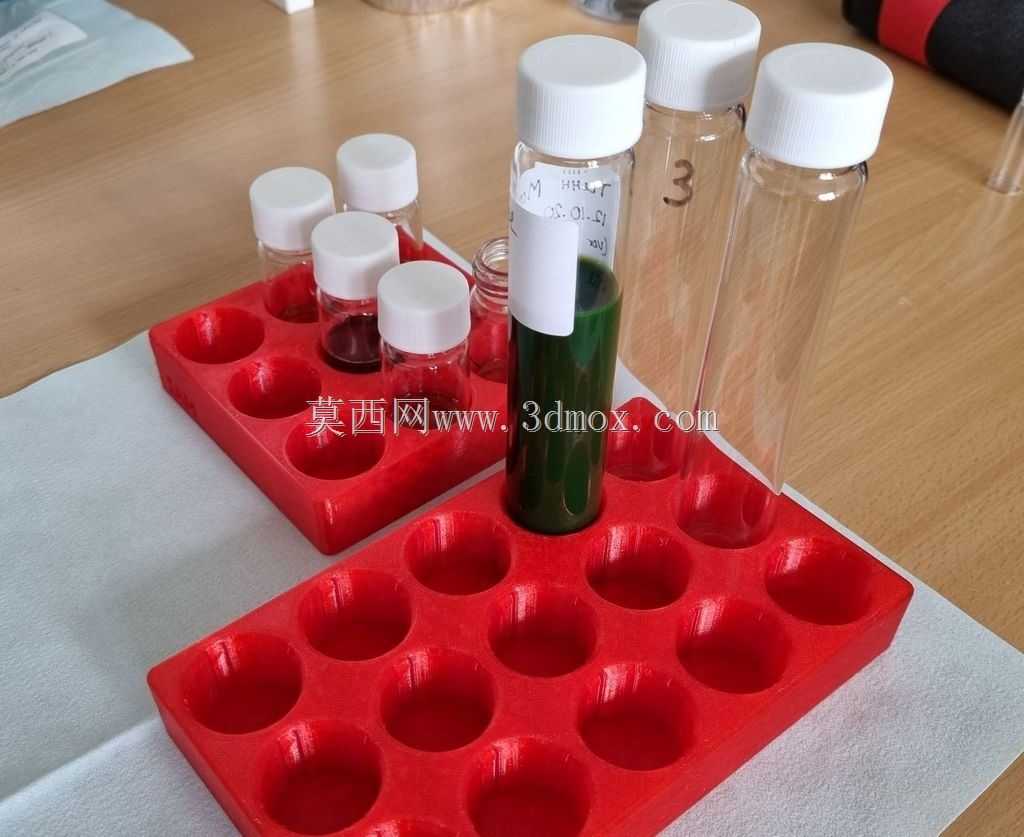

　　在化学分析、环境检测、生物实验和样品前处理工位上，27.5mm口径样品瓶常被临时摆放在操作台、通风橱或转运托盘中。瓶身多为透明玻璃或塑料材质，重心偏高，单手拧盖、移液器取样、标签核对时很容易被衣袖或管线带倒。若瓶内装有腐蚀性液体、有色试剂或待检样品，倾覆不仅会造成样品损失，还可能污染台面、腐蚀记录单，甚至带来安全隐患。针对这一现场问题，托架采用阵列孔位与侧向夹持相结合的结构，使样品瓶在静置、临时存放和短距离移动过程中保持直立。

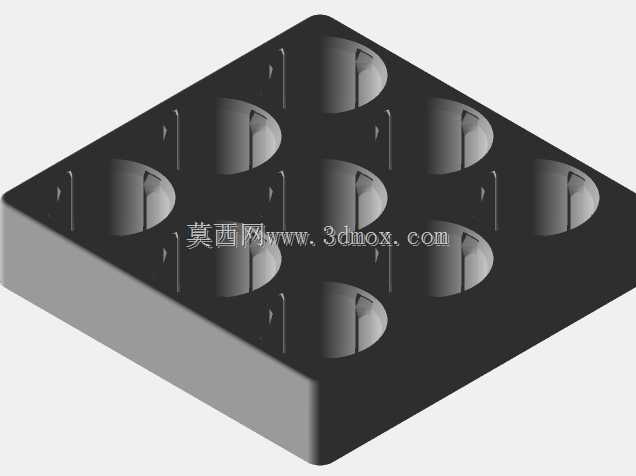

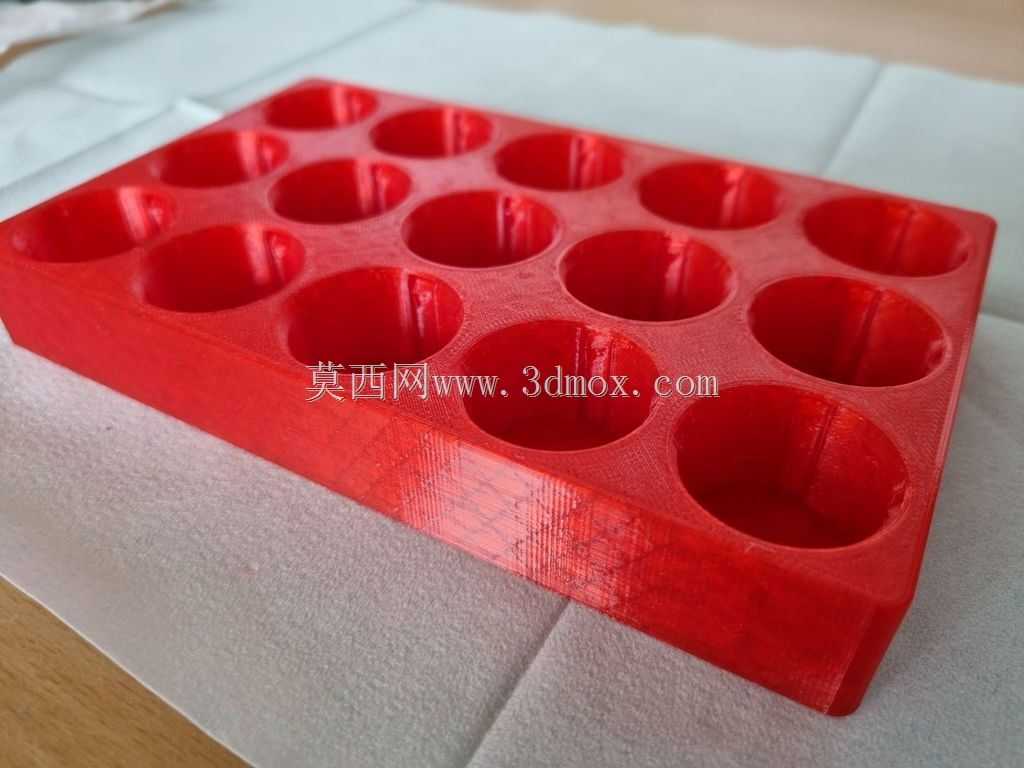

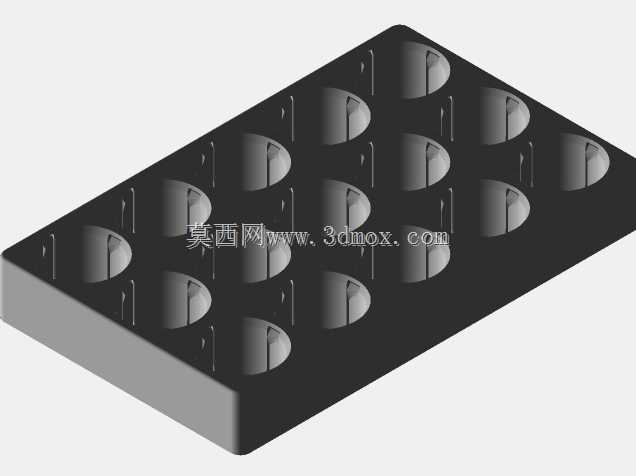

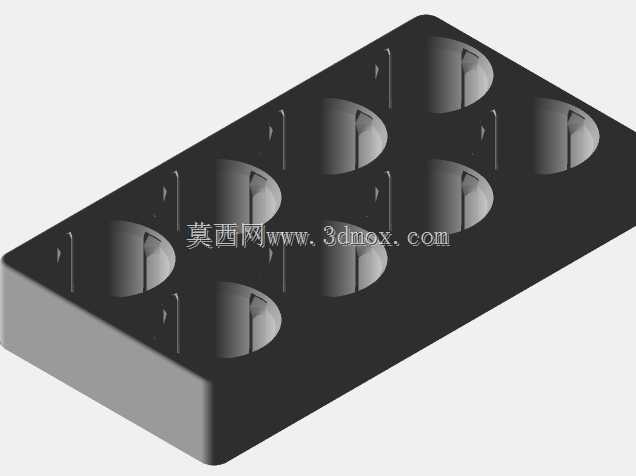

　　托架主体为矩形盘座，上表面按多行多列布置圆形沉孔。沉孔用于容纳瓶底并限制瓶体径向位移，孔深经过权衡：过浅会削弱抗倾覆能力，过深则会遮挡瓶身下部标签，也不利于戴手套取放。孔位之间保留均匀肋宽，既保证座体刚性，又控制材料用量。盘座边缘略微凸起，可在瓶底外侧形成连续围挡，减少液体意外滴漏后直接流到台面的概率。整体外形平整，可叠放或嵌入常用实验托盘，底部与台面接触面积较大，不需要额外紧固件即可稳定放置。

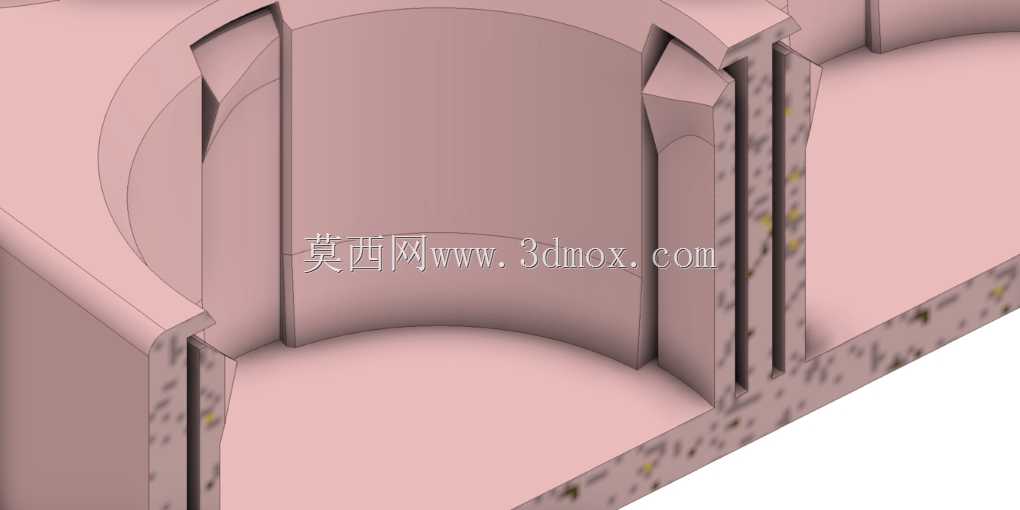

　　与普通试管架不同，该方案在孔位附近加入小夹子结构，重点解决“瓶子能立住但拧盖时会跟转”的问题。实际操作中，实验员常需一手固定瓶身、一手旋开瓶盖，若瓶身表面沾液或佩戴丁腈手套，握持可靠性会下降。夹持结构在瓶颈或瓶身上部提供适度侧向约束，使拧盖动作更顺畅，同时避免用力过猛造成瓶体滑脱。夹子并非完全锁死，而是保留快速取放间隙，瓶子可垂直插入和拔出，适合高频次取样流程。

　　尺寸边界围绕27.5mm小瓶建立。设计时以瓶身外径、底部圆角和瓶盖外径作为关键输入，孔径与瓶身之间保留小间隙，便于加工误差和热胀冷缩补偿；若用于略大或略小直径的样品瓶，可在三维软件中按实测外径对孔位和夹子开口进行比例缩放，但缩放后需重新校核孔间距、壁厚和夹子变形量。夹子的薄壁宽度按常见打印工艺设定为0.4mm级别，层厚控制在0.2mm级别，目的是在保证夹持弹性的同时降低断裂风险。材料方面，PETG比普通脆性材料更耐冲击、耐常见化学品，反复插拔后不易在根部产生裂纹；若现场接触强溶剂，应根据试剂相容性另行选择耐化学性更好的材质。

　　从建模角度看，该结构看似简单，但需要处理多处工程细节。沉孔底部应设置微小圆角，避免应力集中；夹子与座体连接处要做渐变过渡，不能形成尖锐直角；孔阵列间距需兼顾手指取瓶空间，过小会导致相邻瓶盖互相干涉，过大则增加外形尺寸并降低单位面积存放量。座体底面可预留浅槽或防滑垫位置，以适应不锈钢台面、环氧树脂台面和木质实验台等不同摩擦条件。若用于批量转运，还可在四角增加定位凸台，使上下托架堆叠时不滑移。

　　应用场景并不局限于化学实验室。在油品检测、水质采样、医药研发、教学实验和小型工坊分装液体时，这类托架都能作为工位整理器具使用。它不承担精密测量功能，也不替代防爆柜或试剂柜，而是定位为操作面上的近距离固定与暂存装置。通过把零散瓶体纳入统一孔位，台面视觉秩序更清晰，标签读取更方便，漏液范围也更容易控制。

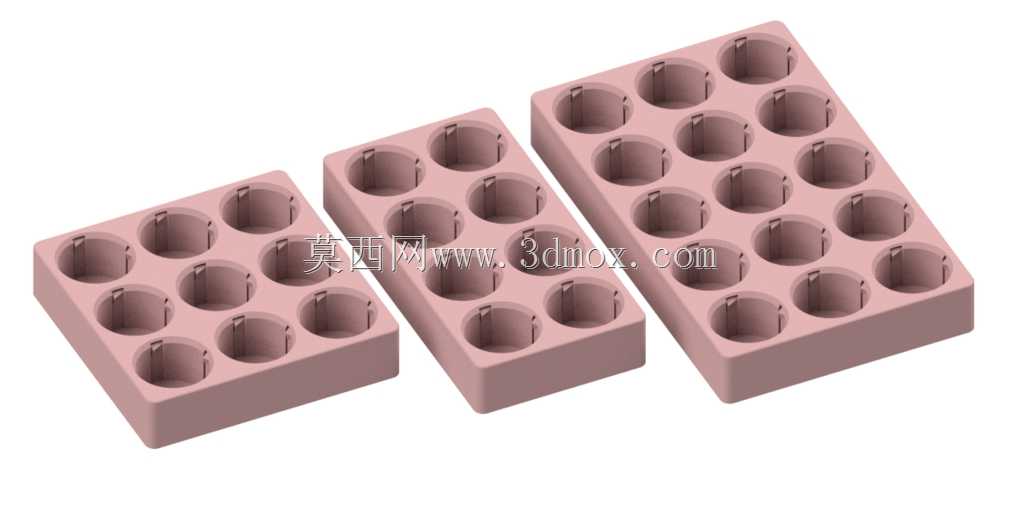

　　结构设计遵循“够用、易做、易清洁”的原则。盘面上没有复杂深槽，擦拭时可快速处理残留液体；外露表面尽量连续，减少藏污角落；夹子数量与孔位对应，不额外增加独立零件。对于三维建模从业者，可在此基础上参数化建立瓶径、孔数、孔距、壁厚和夹子高度变量，快速派生适配5ml、10ml、20ml等不同规格样品瓶的系列托架。对于设备选型人员，则应重点核对瓶身最大外径、瓶盖干涉范围、台面可用面积以及常用操作姿势，而不是只看孔位数量。
