侧向壁挂式双卷料承托支架

　　该支架主要服务于桌面级增材制造工位的就近供料需求，把耗材卷轴从桌面或封闭储料盒中转移到设备旁的垂直墙面上，减少打印过程中线材拖拽路径的弯折与缠绕。对于多色打印、频繁换料的场景，在机身侧方保留一至两个当前使用卷轴的位置，能够明显缩短换料操作动线，也避免整箱储料时不同颜色线材相互勾扯。

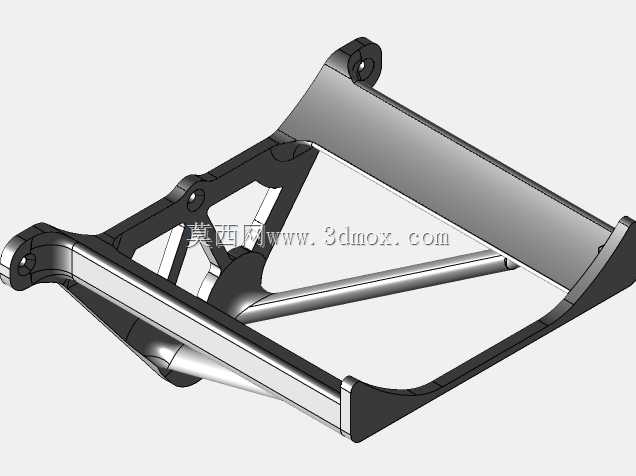

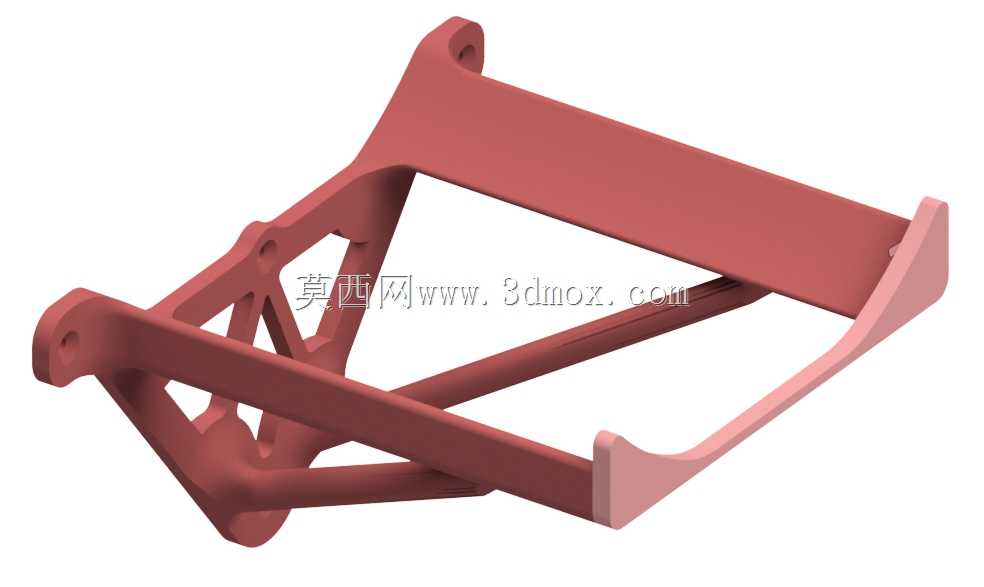

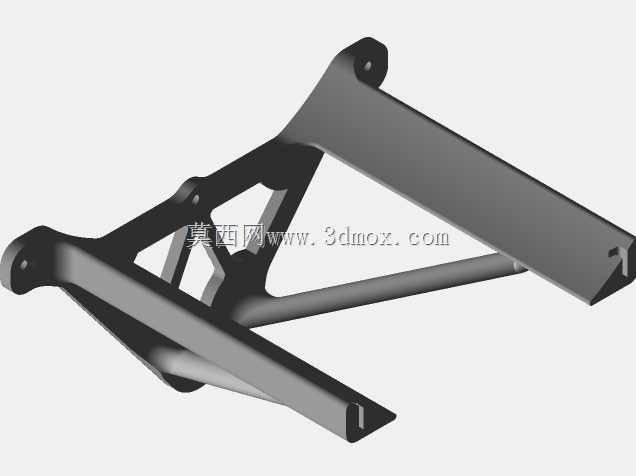

　　结构采用分体式承托思路：上部为带挡边的卷轴搁置区，下部为三角桁架式支撑臂，两者通过加强筋和连接边形成连续受力路径。卷轴放置后，重力主要沿斜向支撑臂传递到安装基面，侧向安装板承担拉拔与剪切载荷。分体设计的关键价值在于打印制造时可将悬垂方向控制在较小范围内，降低实体支撑生成量，同时让主要受力筋条沿打印层间剪切较小的方向布置，提高成品承载稳定性。

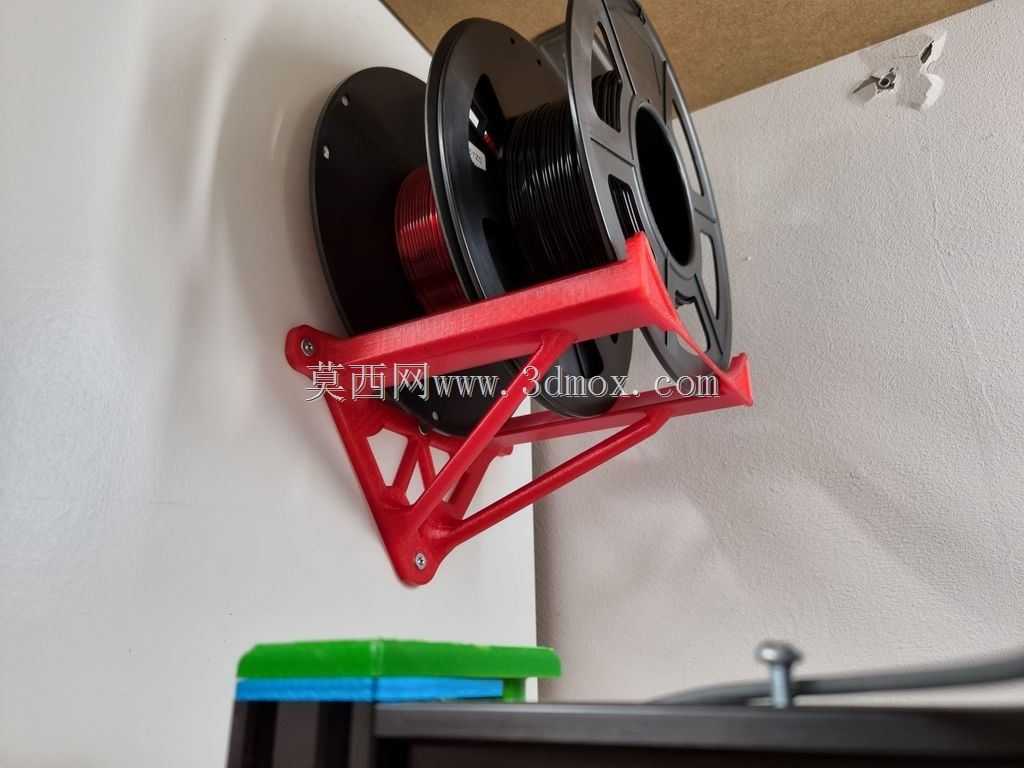

　　从功能上看，支架可同时容纳两个标准线轴，卷轴中心区域保持开放，便于穿线、观察余料以及手动转动卷轴。前端挡边限制卷轴轴向窜动，防止设备快速送丝或回抽时线轴从架体滑出；支撑臂上的镂空区域并非单纯减重，还可作为手指取放位，在更换较重卷料时提供握持空间。架体与墙面之间保留少量间隙，能够适应不完全平整的安装面，也让卷轴转动时不会摩擦墙面。

　　安装边界方面，需要优先确认墙面或设备侧板的承载能力。若固定在木质工作台侧板、铝型材框架或加厚密度板上，可利用现有螺孔或自攻螺钉固定；若固定在轻质隔墙、薄钣金罩壳上，则应增加背板或改用型材立柱，避免满载时安装点被拉出。固定孔位建议布置在受力路径的上下两端，上端靠近卷轴载荷作用区，下端落在斜撑根部，使支架在满载状态下形成可靠的力矩平衡。

　　外形尺寸设计需围绕常用耗材卷径展开。架体宽度应覆盖两个并列卷轴的总占位，并在两卷之间留出转动间隙；托臂伸出长度要保证线轴外缘与墙面不发生干涉，同时不能过度外伸形成较大弯矩。卷轴搁置面的高度差也需控制：过低会使线材下垂擦碰架体，过高则会造成送丝阻力突增。实际布线时，应让线材从卷轴上方或侧方自然引出，再接入断料检测、挤出机入口，避免形成急弯。

　　在三维建模阶段，可先建立标准线轴的包络体，确定最大卷径、卷宽和中心孔高度，再反向推导托臂长度与挡边高度。安装板厚度、筋条宽度和圆角需要结合打印材料调整：若使用PLA，刚性较好但长期受热易蠕变，支架应远离打印头热辐射区；若使用PETG或ABS，韧性与耐温性更好，可适当减薄壁厚并增加筋条高度。所有与卷轴接触的棱边应做圆角处理，避免线材或卷盘边缘被刮伤。

　　现场使用中，这类支架不仅适用于3D打印耗材，也可承托小卷焊锡丝、编织套管、标签带等轻型卷料，但载荷性质仍应以静载为主。双卷并列布置适合一台设备双挤出头或邻近两台设备共享料位；若工位空间紧张，也可将支架安装在设备顶部框架侧面，使线材以更短路径进入送丝机构。选型时不应只看外观，更要核对安装基面、卷料重量、引出方向和转动间隙，才能保证长期供料顺畅。
