复古12磅舰载加农炮拼装模型

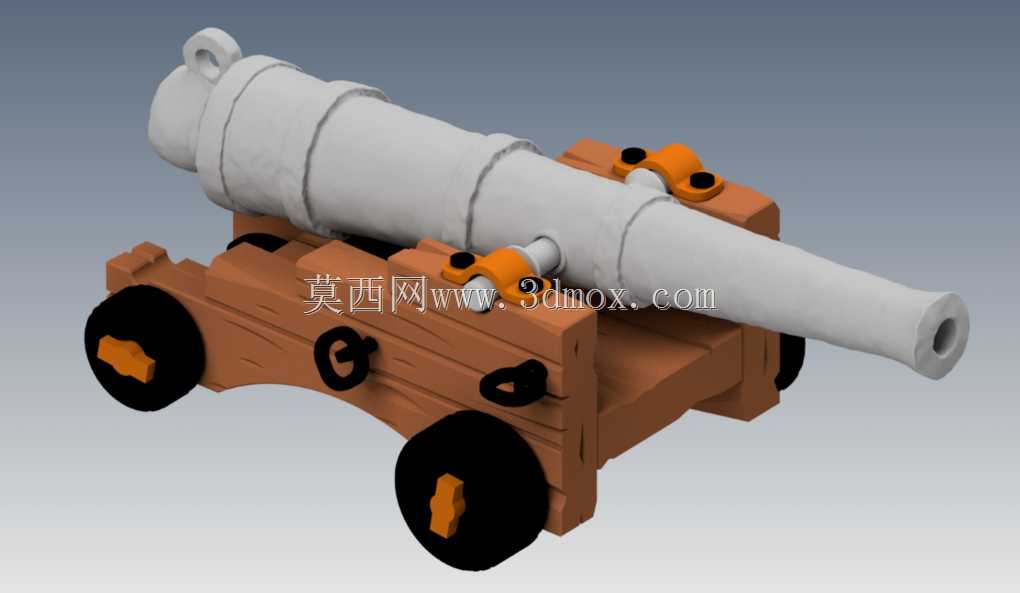

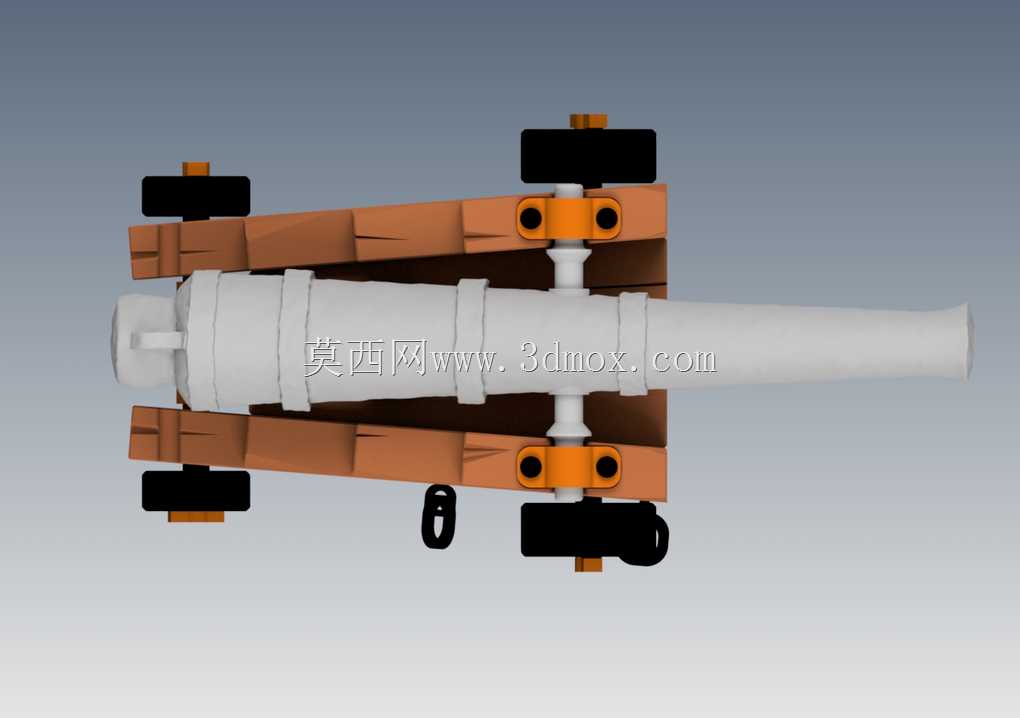

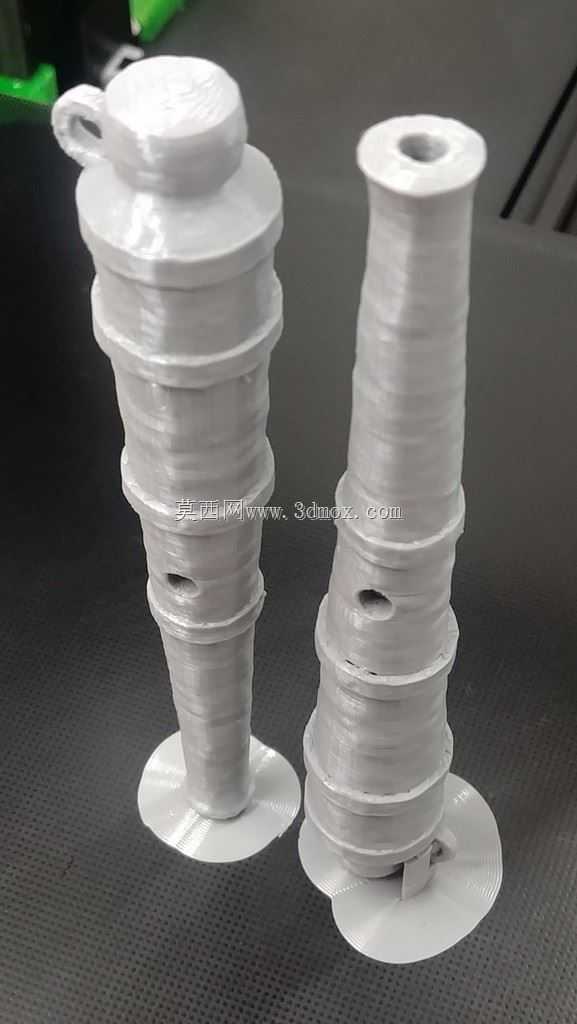

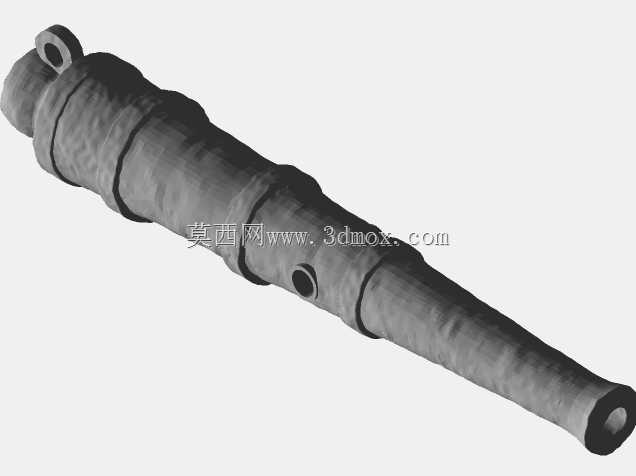

　　这款12磅舰载加农炮模型的设计，最初是为了还原风帆战舰侧舷火力配置的微缩结构，同时兼顾3D打印制作的可实现性，让模型爱好者与机械结构研究者都能通过拼装，直观理解近代舰炮的运作逻辑。从实际应用场景来看，它既可以作为航海历史展陈的微缩教具，用来演示风帆时代舰炮的部署方式与结构组成，也能作为复古军事主题的桌面摆件，或是手工拼装爱好者的制作素材。模型的整体结构完全参照真实12磅舰炮的比例缩放，炮身主体长度约为32毫米，整体尺寸适配常规桌面摆放，同时预留了充足的安装调整空间，制作者可以根据自身的打印与装配需求，在原尺寸基础上做0.5到4倍的缩放调整，不会破坏各部件的装配逻辑。炮身部分做了分段式的结构设计，还原了真实火炮的炮管节段造型，炮口、

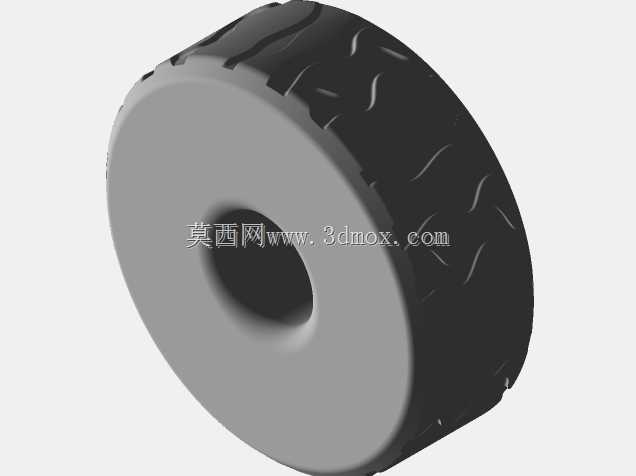

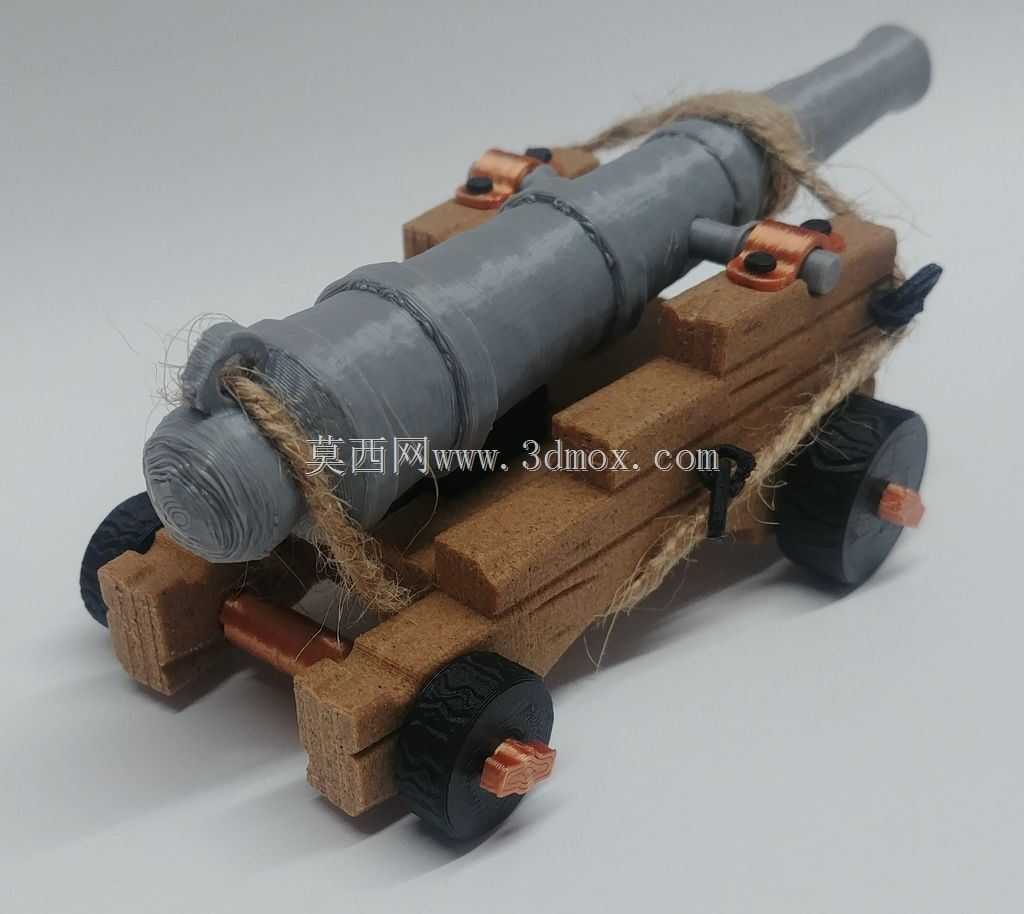

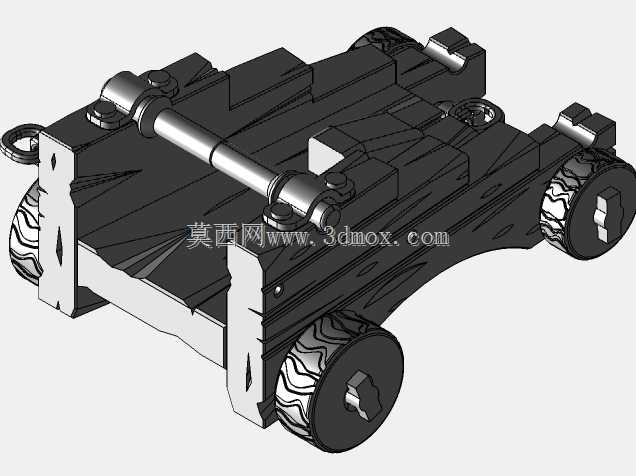

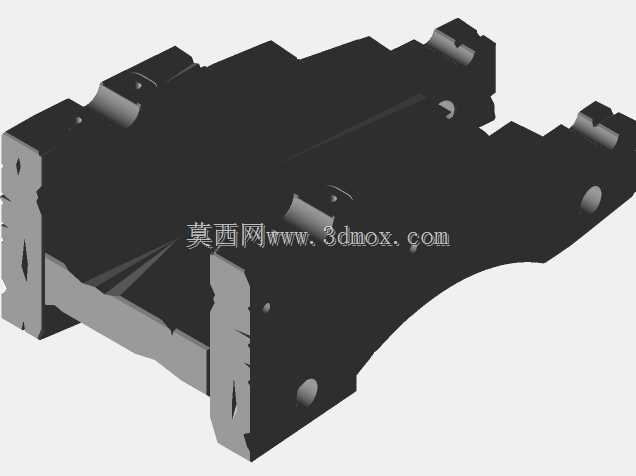

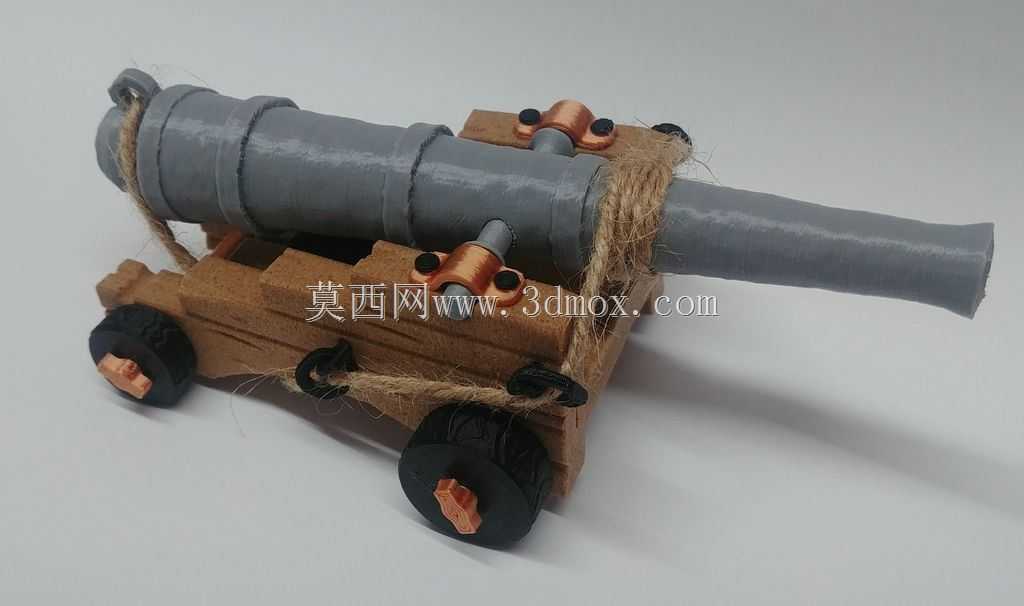

　　炮尾的轮廓都做了细节还原，炮身与炮架的连接位置设计了可活动的炮轴结构，能够模拟火炮的俯仰调整动作。配套的木质炮架还原了近代舰炮的轮式炮座结构，包含前后轮轴、支撑侧板、固定结构等多个独立零件，炮轮可以顺畅转动，炮架上还预留了绳索绑定的点位，制作者可以搭配麻绳还原真实舰炮的固定索具结构，就像实物展示里的效果一样，用麻绳缠绕炮身、绑定炮架，还原风帆战舰上火炮的固定状态。在装配设计上，所有部件的连接位都做了适配压装的公差预留，常规打印状态下可以直接通过过盈配合完成组装，也可以根据自身打印件的实际膨胀情况，使用胶水做辅助固定。针对压装连接的销轴类零件，设计时特意预留了0.1毫米左右的水平膨胀补偿量，抵消FDM打印过程中XY方向的尺寸误差，

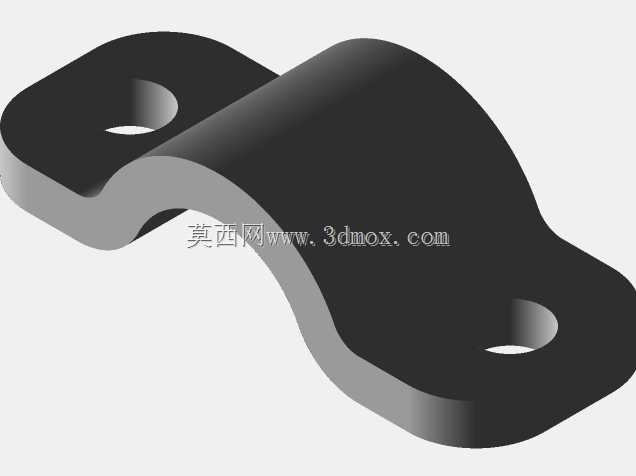

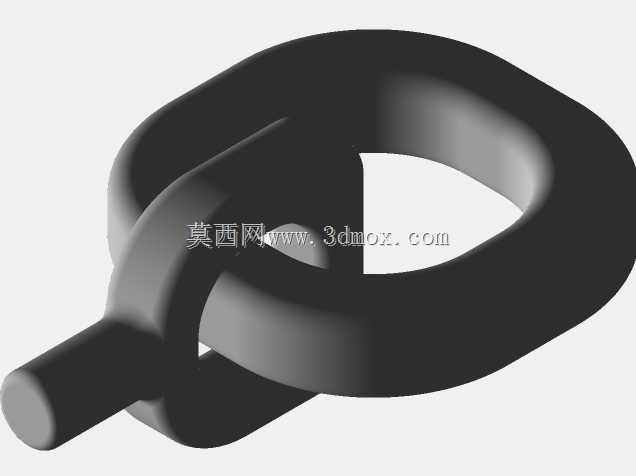

　　避免出现零件插装过紧无法装配、或是过松容易脱落的问题。整个模型拆分为十余个独立零件，包含炮身前轴、炮身销轴、炮口构件、炮钩、炮座、前后轮轴、炮轮等独立结构，拆分逻辑完全遵循真实火炮的装配顺序，拼装过程本身就是对近代舰炮结构的拆解学习。炮口位置做了中性化的结构设计，没有预留发射相关的功能结构，仅做外观还原，保证模型的展示属性。零件的拆分同时兼顾了打印的便利性，所有零件都可以在普通FDM打印机上完成制作，不需要额外的支撑结构，部分曲面细节也做了打印友好的优化，避免出现大面积悬空结构。如果制作者想要做旧化效果，还可以通过热风处理表面纹理，或是对木质炮架部分做涂色做旧，模拟真实老火炮的金属磨损与木质老化质感。从结构设计的角度来看，

　　这款模型没有为了外观牺牲装配合理性，所有活动部件的间隙都经过反复验证，炮身俯仰、炮轮转动都没有卡顿，索具绑定点位的位置也参照了真实舰炮的固定逻辑，不会出现违和的结构错位。它既可以单独作为展示件，也可以搭配同比例的风帆战舰模型，作为舰载火力部件安装到战舰模型的炮位上，适配中世纪到近代风帆海战主题的各类场景制作。
