USB-C PD快充协议诱骗小板结构

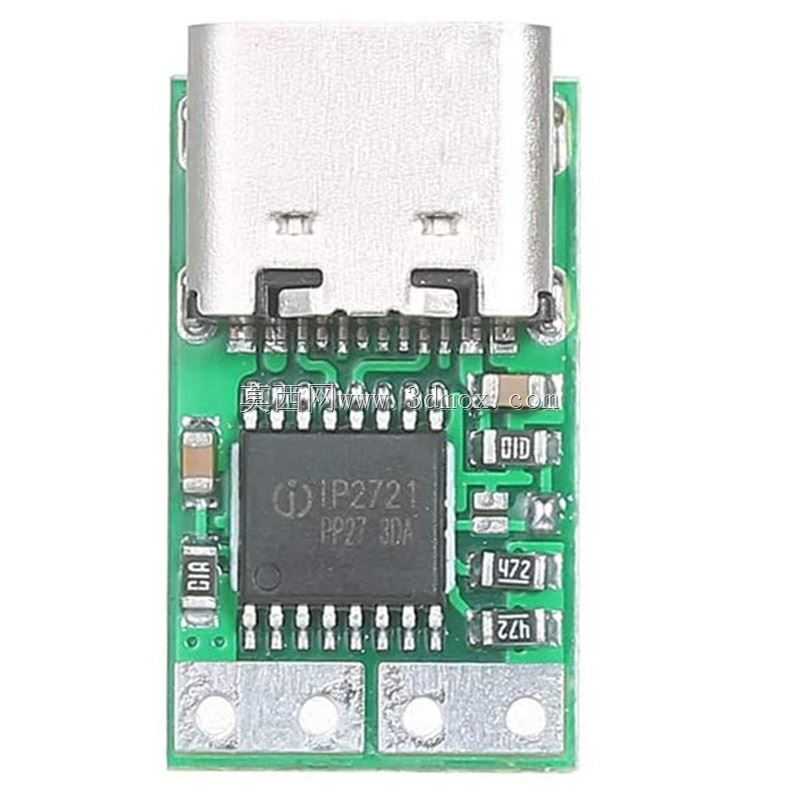

　　PD诱骗板能够在不更换专用电源的情况下复用通用充电器，减少设备端电源适配器种类，也方便现场用同一根C to C线完成供电连接。功能上，该板支持多档电压选择，最高可承受5A级别的电流能力，具体输出档位由主板上主芯片旁的桥接小焊盘配置决定。设计时需要把电压选择点放在便于二次加工的位置，同时避免焊盘过近造成连锡；不同配置电阻或桥接状态对应不同PD请求电压，上电后芯片通过CC线向源端发送请求，源端接受后VBUS才上升到目标值，这种协商机制可防止不支持高电压的充电器被强行拉到错误电压。对于结构工程师而言，建模重点不只是还原丝印和元件高度，更要准确表达安装边界。Type-C母座金属外壳长度、宽度、插接口深度以及引脚伸出位置，该小板围绕USB Type-C接口的PD取电需求设计，核心作用是在受电设备与充电器之间完成协议握手，从支持USB PD的适配器上获取预设电压，为后续负载提供稳定直流输入。板上集成Type-C母座、协议芯片、阻容元件及功率焊盘，整体采用双面布局，接口端位于板边，便于外壳开孔后直接对外插拔；主芯片布置在接口后侧，信号路径短，CC引脚、VBUS走线与GND回流区域划分清晰，可降低插拔瞬态干扰和协议通信误码。实际使用中，这类模块常见于桌面供电改造、工控板卡外接电源、锂电池充电前端、路由器或显示屏供电、小型电机驱动板取电，以及需要从标准C口适配器获得9V、15V、20V等非5V电压的实验场景。相比直接从USB口取5V，

　　决定了面板开孔尺寸和内部避让空间；母座外壳通常需要可靠接地，板边两侧固定孔或露铜区可用于螺丝固定、焊接接地或增加支撑。PCB底部四个圆形露铜焊盘既可作为功率输出点，也可在装配时浸入焊盘或连接铜柱，适合大电流通过；建模时应保留这些焊盘的真实位置和孔径，避免装配后出现干涉。板厚、元件最高高度、母座顶面到PCB底面的距离，是整机堆叠时必须控制的尺寸。若模块装入塑料壳体，C口母座中心应与外壳开孔中心对齐，接口周围需预留插拔手指空间，顶部芯片和电容不能顶住壳内筋位；若采用卧式安装，应在PCB下方预留绝缘间隙，防止背面焊点接触金属支架造成短路。对于需要频繁插拔的设备，母座两侧固定脚要在模型中体现，结构上可通过增加定位柱或肋板分担侧向力，

　　避免长期使用后母座开焊。电气布局方面，VBUS路径从接口两侧大电流引脚进入，经板边加宽铜箔输送到输出焊盘，GND则通过大面积铺铜形成低阻抗回流；协议芯片周边的小电容紧贴电源引脚布置，去耦回路短，有助于提升上电稳定性。CC通信线属于敏感信号，不宜紧贴大功率开关节点，虽然本板功能相对简单，但在三维建模和后续整机布线时仍应保留其走线空间。板上标识电阻、电容的丝印方向也应还原，方便检修和样板核对。从设备选型角度看，这类模块适合空间受限但又需要标准PD输入的产品。它把协议识别、接口连接和功率输出压缩在一小块PCB上，结构设计者只需在整机中预留接口窗口、固定孔和输出连线空间，不必从零开发PD受电电路。评估时要关注目标负载功率与线材、接口、

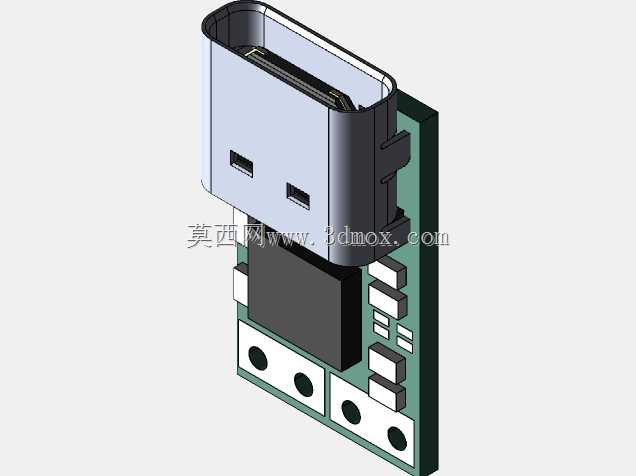

　　焊盘载流能力是否匹配，20V/5A工况下不仅芯片要配置正确，铜箔宽度、输出焊盘大小、接线端子和散热条件都要满足长期运行要求。若用于封闭外壳内，还应考虑温升，避免母座、芯片及输出焊盘附近堆积热量。建模过程中可将模型拆分为PCB、Type-C母座、协议芯片、贴片电阻电容、焊盘和丝印几个部分，这样既能用于外观干涉检查，也能服务于装配说明和开孔图绘制。接口处应按实际插拔方向建立包容体，检查插头完全插入后是否与外壳边缘、密封圈或相邻元件冲突；底部输出焊盘要给出可焊接区域，方便结构与电气协同确定线束走向。整体而言，该模型的价值在于把一个小尺寸PD取电模块的机械边界、接口位置、元件高度和安装点完整呈现，使结构设计、设备选型和三维建模人员能够在不打样的情况下完成空间校核、壳体开孔和装配验证。
