USB-C PD诱骗调压模块ZY12PDN结构设计

　　在小型测试治具、桌面外设供电改造、老旧设备电源适配以及嵌入式开发板供电场景里，常需要从标准USB-C PD充电器取电，并把充电器协商出的固定电压引出给后端负载使用。ZY12PDN这类PD板正是围绕这一需求设计的小型取电模块，它把PD协议握手、电压选择、输出接线和按键交互压缩到一块极小的PCB上，适合直接焊装或螺装在设备内部，替代传统笨重的直流电源适配器。

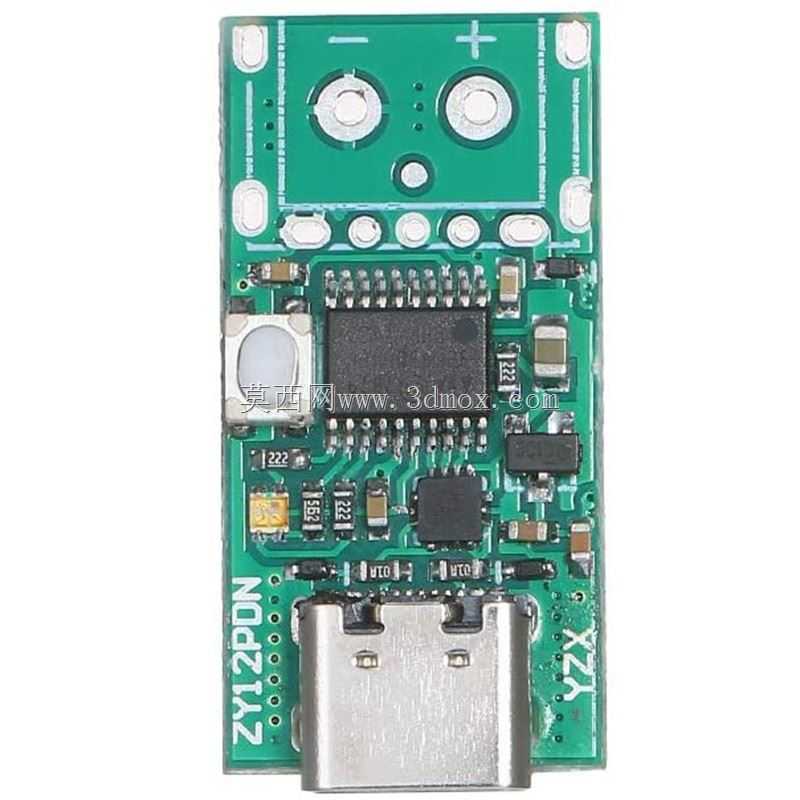

　　从板面布局看，模块沿长度方向划分为三个功能区。靠近USB-C接口的一端负责PD输入与协议通信，接口采用卧式贴片Type-C母座，金属外壳两侧预留固定焊盘，可承受反复插拔带来的侧向力。中部是协议芯片及周边阻容、MOS、指示灯等器件，承担CC引脚通信、电压档位识别和使能控制。另一端设置两个大尺寸圆形焊盘，分别标注正负极，用于焊接输出导线或铜柱，旁边的轻触按键用于切换电压档位，也可配置为自动识别模式。

　　功能上，该模块支持5V、9V、12V、15V、20V等常见PDO档位，电流能力随充电器和线材能力变化，5V档可承载较大电流，高压档在合理散热条件下可满足百瓦级短时取电需求。工程使用时，模块在上电后与充电器进行PD协议握手，读取充电器支持的电压列表，再通过按键或预设逻辑请求目标电压；当后端负载接入后，输出端即可获得稳定的直流电压。相比直接从USB-A口取电，这种方式能充分利用PD充电器的高压输出能力，降低大电流下的线损。

　　结构设计上，PCB四角布置了安装孔，可配合铜柱或螺丝固定在壳体内部；板边做了规整切角，便于在紧凑腔体内定位。输出焊盘尺寸较大，既能通过大电流，也方便手工焊接较粗的电源线。按键位置靠近板边，若设备外壳需要开孔，可直接延伸出操作杆；若用于固定输出场景，也可在装配时一次性设定电压，后续不再操作。板上丝印清晰标注了接口方向、极性和型号，装配时不易反接。

　　进行整机结构布局时，需要重点关注USB-C母座的插拔空间。母座前方应预留足够的插头插入深度和手部操作空间，两侧避免布置过高元件，以免与插头外壳干涉。模块上方应保留一定高度，用于协议芯片、电容和按键的操作；下方若贴近金属壳体，建议增加绝缘片或利用安装孔垫高，防止焊盘短路。输出端走线应尽量短而粗，若在三维模型中进行线束布置，可直接以两个大焊盘为起点建立导线路径，并在壳体上预留出线槽。

　　散热方面，模块在高压大电流工况下会产生一定温升，尤其是协议芯片、功率开关和输入回路附近。结构设计时不宜把模块完全密封在无气流的狭小空间内，可在壳体对应位置开设散热孔，或让PCB背面贴近金属壳体辅助导热。若用于长期满载设备，应在样机阶段实测关键点温度，并根据结果调整安装方向、通风间隙或降额使用。

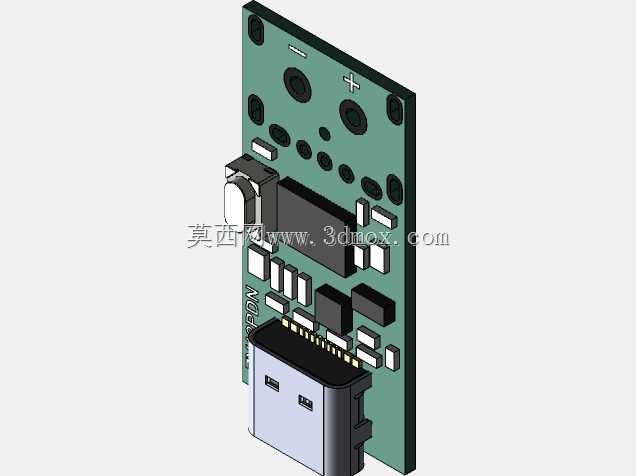

　　从三维建模角度看，该模块的外形可按矩形PCB建立主体，再分别叠加USB-C金属外壳、轻触按键、贴片芯片、阻容元件和输出焊盘等特征。安装孔位置、板边轮廓和接口高度是干涉检查的关键尺寸；在整机装配中，应把模块作为一个独立电子部件进行约束，优先固定四角安装孔，再校核Type-C插头、输出导线和周围结构件之间的间隙。对于需要频繁插拔的设备，还应在母座附近增加支撑结构，避免插拔力直接传递到焊点。

　　在设备选型阶段，这类模块适用于需要从标准PD充电器获取多档电压的场合，例如路由器、硬盘盒、小型电机驱动板、LED驱动板、仪器仪表前端供电等。它不承担DC-DC变换功能，而是通过PD协议让充电器直接输出目标电压，因此结构简单、损耗较小；但前提是充电器必须支持对应电压档位。设计时应把后端负载的电压范围、峰值电流和浪涌特性与PDO能力匹配，并在必要处增加保险、滤波电容和防反接措施。

　　整体而言，ZY12PDN的价值在于把USB-C PD取电、电压选择和接线端子集成在一块小板上，减少了设备内部电源部分的结构复杂度。结构工程师在使用该模型时，应围绕安装孔定位、接口插拔空间、输出走线、绝缘距离和散热通道进行综合校核，使模块既能稳定取电，又能在紧凑壳体中可靠装配。
