三针MicroJST1.25间距接插件结构

　　在小型电子设备的线束互联场景里，1.25毫米间距的插接件承担着信号与小电流传输的关键作用，这类元件常见于手持检测装置、桌面实验平台、微型传感节点以及DIY电子制作项目中。三针版本的定位介于两针与四针之间，能够满足电源正负极加单路信号，或者三路开关量、模拟量信号的连接需求，在空间受限的板卡与外部线束之间建立可拆卸的电气接口。

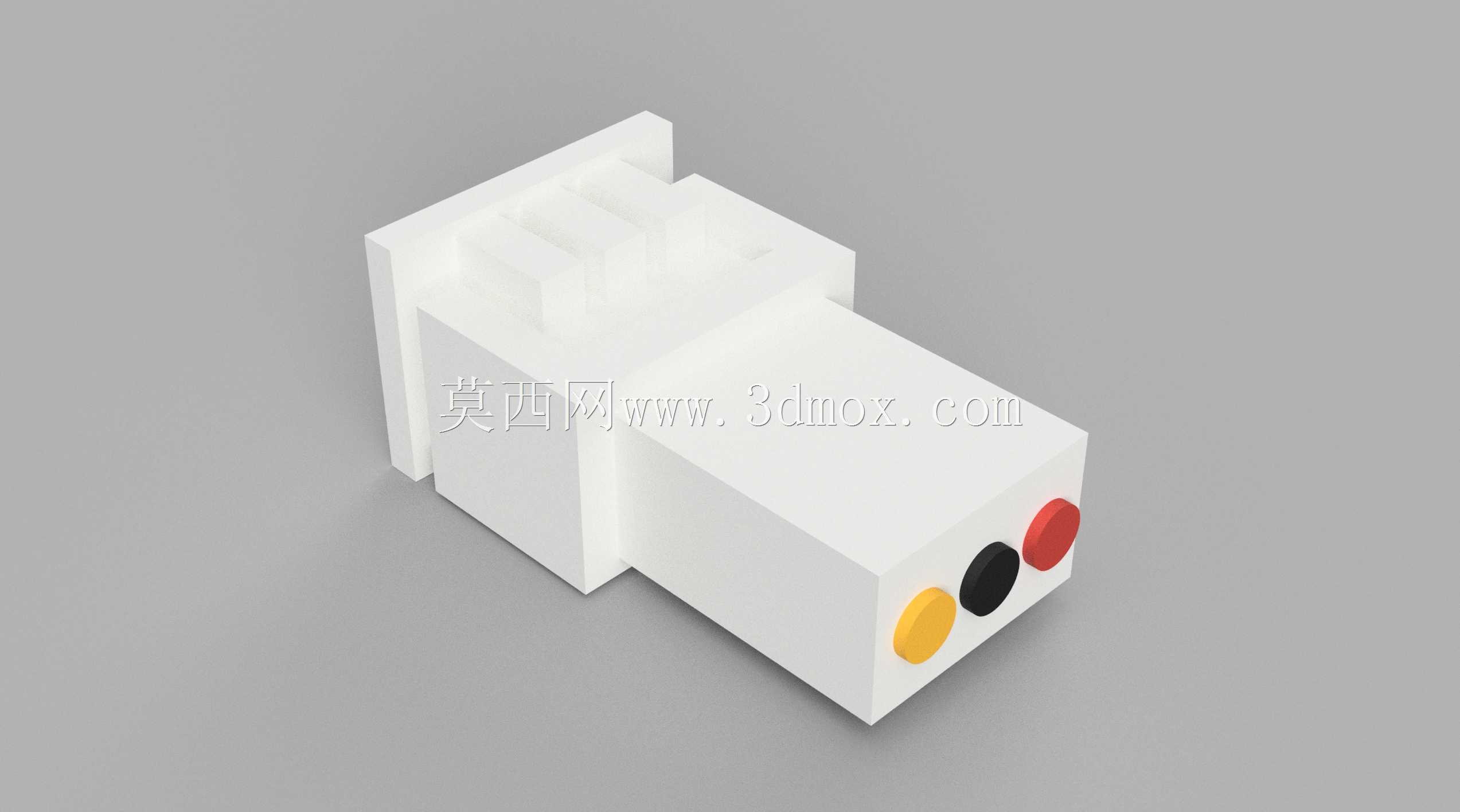

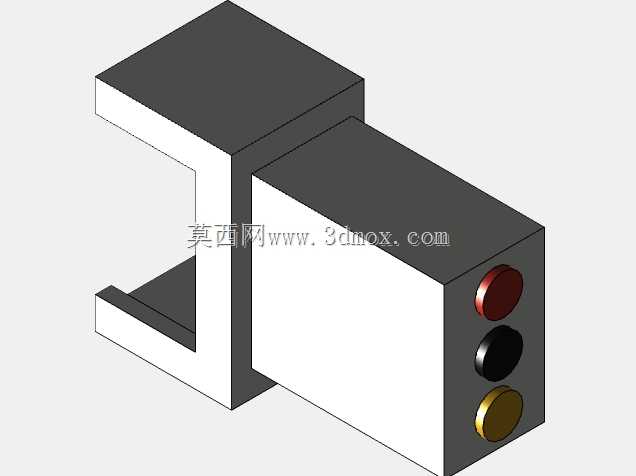

　　从实际使用角度看，这类插接件的核心价值在于可反复插拔、定位明确、接线成本低。胶壳主体采用绝缘工程塑料成型，前端设置与针座配合的插接腔，后部预留导线压接端子的装入通道。三针沿长度方向等距排列，节距控制在1.25毫米，既压缩了整体宽度，又保留了相邻导体之间必要的爬电距离，适合低电压、小电流的信号回路。模型中端部可见的黄、黑、红三色区域对应三路孔位，可用于区分电源、接地与信号，降低装配与检修时的误插概率。

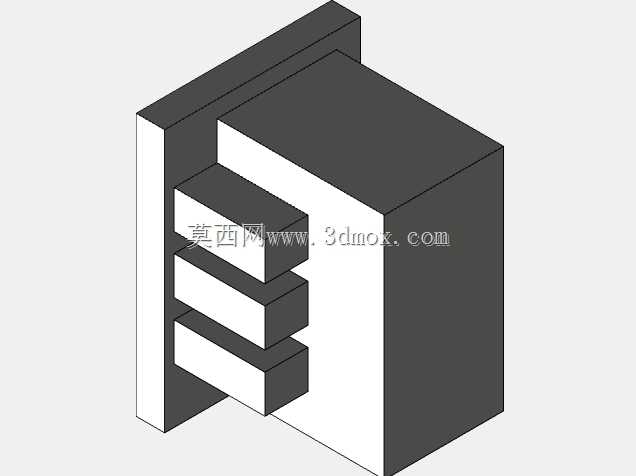

　　结构设计上，胶壳并非简单方块，而是通过台阶与腔体划分出插接导向、端子锁止和线束退让三个功能区。插入段外形需要与对应针座保持合理间隙，边缘设置导向斜角，使公母件在轻微偏斜时仍能顺利导入；内部端子腔设置倒刺卡合结构，压接好导线的端子推入后可被胶壳卡位锁定，正常拉扯线束时不会脱出。后部较高的实体区域用于增强胶壳刚性，同时为手指捏持插拔提供受力面，避免薄壁区域在反复使用中开裂。

　　安装边界方面，选型时不能只看节距，还要同时核对胶壳的总宽、总高、插合深度以及针座在PCB上的占位。三针胶壳沿针位方向的长度由三个孔位和两端壁厚决定，宽度方向受1.25毫米节距直接约束，高度方向则要兼顾端子插入后的尾部空间。若设备内部线束弯折半径较小，胶壳尾部还需预留导线出线的退让距离，防止导线根部被硬折；若布置在面板附近，则要确认插合后公母件总高不与外壳或相邻元件干涉。

　　三维建模时，这类零件需要重点还原内外轮廓的配合关系。外部要准确表达插接段、止口台阶、捏持面和端部识别色位；内部要体现端子腔、导向筋、锁止扣位和分隔壁厚。对于结构工程师而言，模型不仅用于外观展示，更常用于板卡堆叠检查、线束路径模拟和装配干涉验证。把胶壳放入整机装配中，可以检查手指插拔空间是否充足、线束弯曲是否顺畅、相邻电容或电阻是否过近；用于工装设计时，还能依据外形确定治具定位面和压接导向块。

　　在DIY项目中，这种三针连接器尤其适合模块化改造。开发者可以把传感器模块、执行模块和主控板分别做成独立单元，通过统一的1.25毫米三针接口快速连接，既避免焊接引线带来的维护困难，也让模块替换更加方便。由于体积小、用料省，它在多节点小型装置中不会占用过多安装面积；配合不同颜色的导线，还能形成清晰的接线规范，让原型调试和后期复装都更可控。

　　需要注意的是，这类微型接插件对针座对位比较敏感。若PCB焊盘位置偏差较大，或者针座垂直度不足，插合时会出现单侧受力、端子退针甚至胶壳撑裂。因此在板级布局阶段，应结合三维模型核对焊盘间距、针座高度与周围禁布区；线束加工时，则要控制压接端子的翼片形状和导线剥头长度，确保端子推入后到位，且裸露导体不超出胶壳安全范围。

　　总体来看，三针MicroJST 1.25毫米连接器的结构虽小，却集中体现了小型互联元件在空间、绝缘、锁止和可制造性之间的平衡。准确的三维模型能够帮助设计人员在方案早期完成接口校核，减少样机阶段的装配返工，也为线束加工、面板开孔和整机维护提供更直观的工程依据。
