火星勘探多自由度夹持式移动机械臂

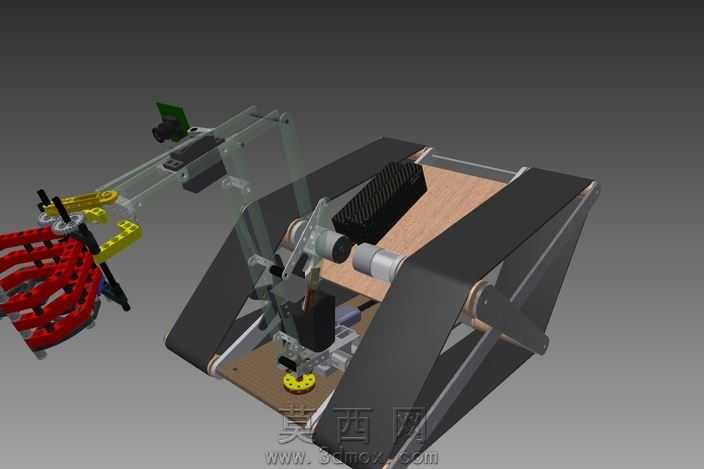

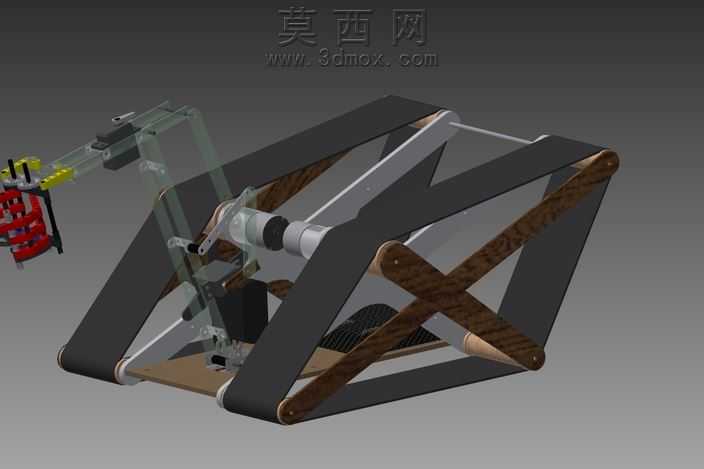

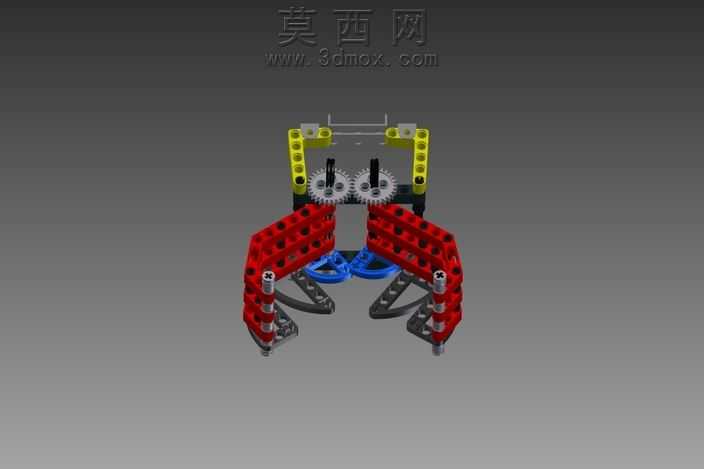

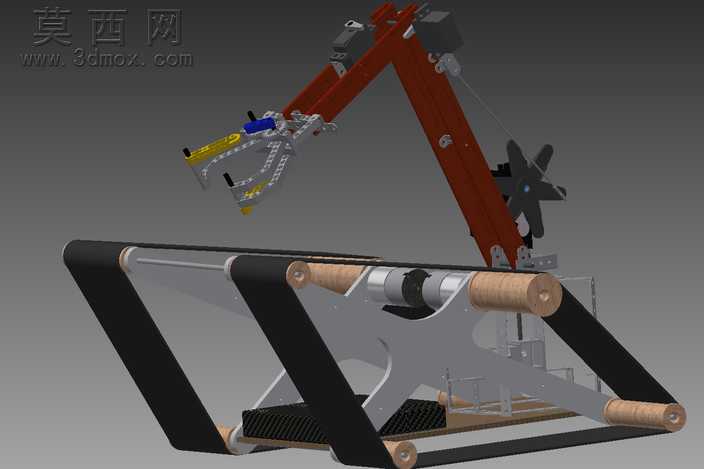

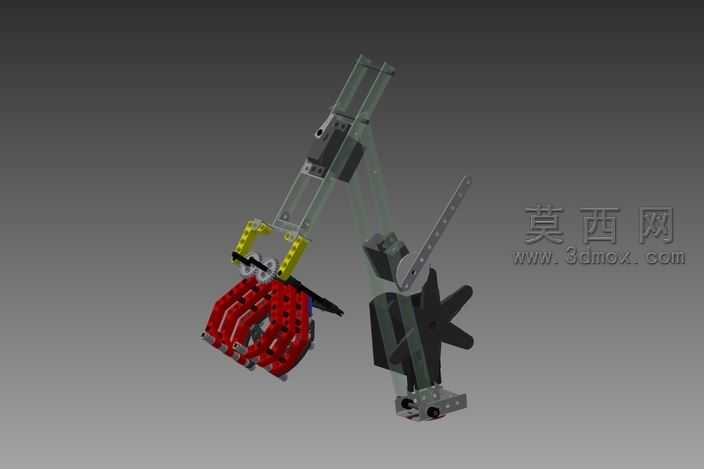

该三维模型采用Autodesk Inventor完成全参数化建模，整体结构分为移动承载平台与多自由度作业机械臂两大核心模块，建模过程中对每一处铰接点、传动副都做了运动干涉校验，确保各关节活动行程内无结构碰撞。移动平台采用对称式倾斜框架设计，主体框架使用哑光黑色硬质合金材质预设，平台中部设置浅棕色防滑承载基板，用于搭载探测载荷与控制组件，两侧倾斜布置的侧板既可以在爬坡时提供结构防护，也能在倾覆时辅助机身回正，适配火星地表崎岖、存在明显坡度的复杂地形。机械臂部分采用多段式串联结构，关节处设置银灰色金属转轴，臂身主体使用轻量化合金材质，末端搭载红色多爪式夹持机构，夹持爪做了防滑齿形结构设计，可稳定抓取不同外形的探测样本或作业工具，臂身中部还集成了辅助探测传感器模块，以绿色标识件区分功能组件。渲染阶段采用工作室渐变灰色背景，搭配柔和的顶光与侧补光，凸显不同部件的材质质感差异，金属部件添加了细微的磨砂反射效果，塑料与橡胶部件调整了漫反射粗糙度，让整体视觉效果更贴近实物样机的呈现状态。设计思路围绕地外行星勘探作业需求展开，兼顾移动越障能力与精细作业能力，倾斜式的平台构型可支持设备在大角度斜坡上稳定停靠，机械臂的作业范围覆盖平台前方及侧方区域，可完成样本拾取、载荷部署等多种任务，整体结构在保证结构强度的前提下尽可能做了轻量化处理，各部件的连接方式都参考了航天设备的紧固设计标准，铰接部位预留了润滑与密封结构的安装空间，适配地外低气压、大温差的极端工作环境。
