奔驰G级底盘碳加固结构三维设计模型

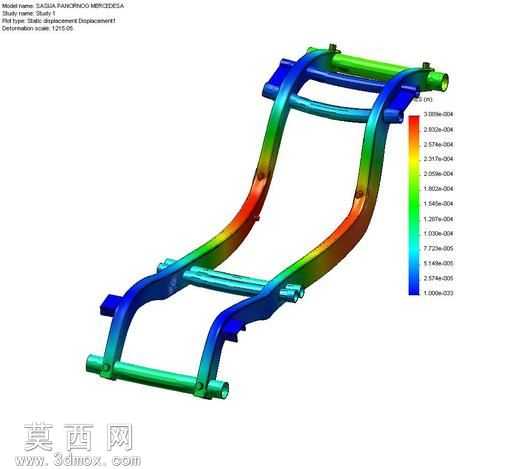

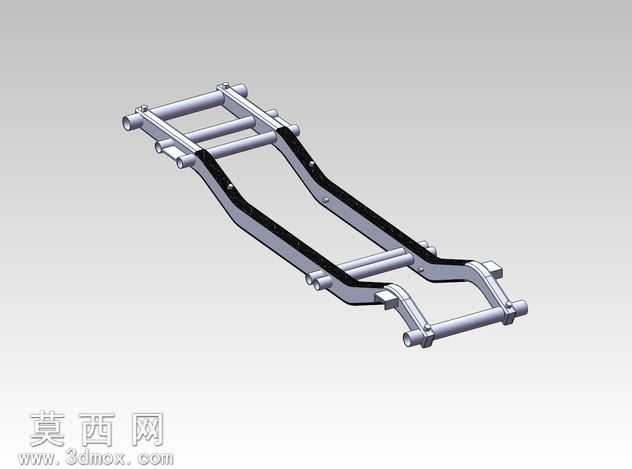

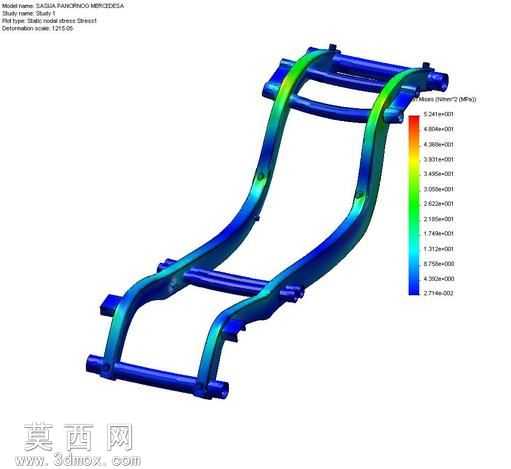

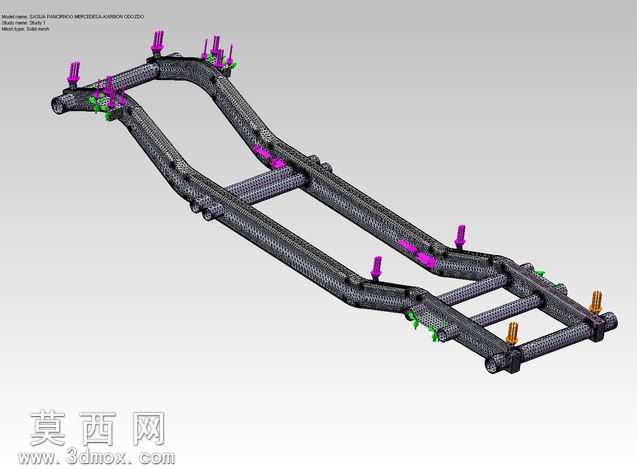

本模型为奔驰G级车型的底盘碳加固结构设计成果，建模阶段围绕非承载式车身的梯形车架主体展开，精准还原了底盘纵梁、横梁的连接结构与安装点位，针对越野场景下的高强度受力需求，在原有车架结构基础上完成碳加固方案的结构设计。建模过程中严格遵循奔驰G级2009款车型的底盘实际尺寸参数，对纵梁的弯折弧度、横梁的排布间距、各安装支座的位置精度都做了精准复刻，确保加固结构与原有底盘的适配性完全匹配。模型配套完成了结构受力分析模块，通过有限元分析逻辑对底盘在复杂工况下的应力分布、形变位移做了可视化呈现，图中展示的彩色云图即为不同载荷下的结构形变梯度，可直观观测加固后底盘各区域的受力变化，验证碳加固方案对底盘刚性提升的实际效果。设计过程中重点考量了越野场景下底盘承受的扭转力、冲击力载荷，碳加固结构的排布避开了底盘原有管线、悬挂部件的安装空间，在不改变原车底盘装配逻辑的前提下，通过碳材质加固件提升车架整体抗扭、抗冲击性能，既保留了奔驰G级原有的底盘通过性参数，又有效强化了极端越野工况下的底盘结构可靠性。模型完整呈现了加固后底盘的整体结构形态，各部件的连接关系清晰可辨，可用于汽车底盘改装设计参考、越野车型底盘结构教学、加固方案的受力验证等场景，为硬派越野车型的底盘性能升级提供了具象的三维设计参考，也可作为汽车结构分析课程的具象教学案例，帮助理解非承载式车架的加固设计逻辑与受力分析方法。
