APEM十六进制旋转编码波段开关

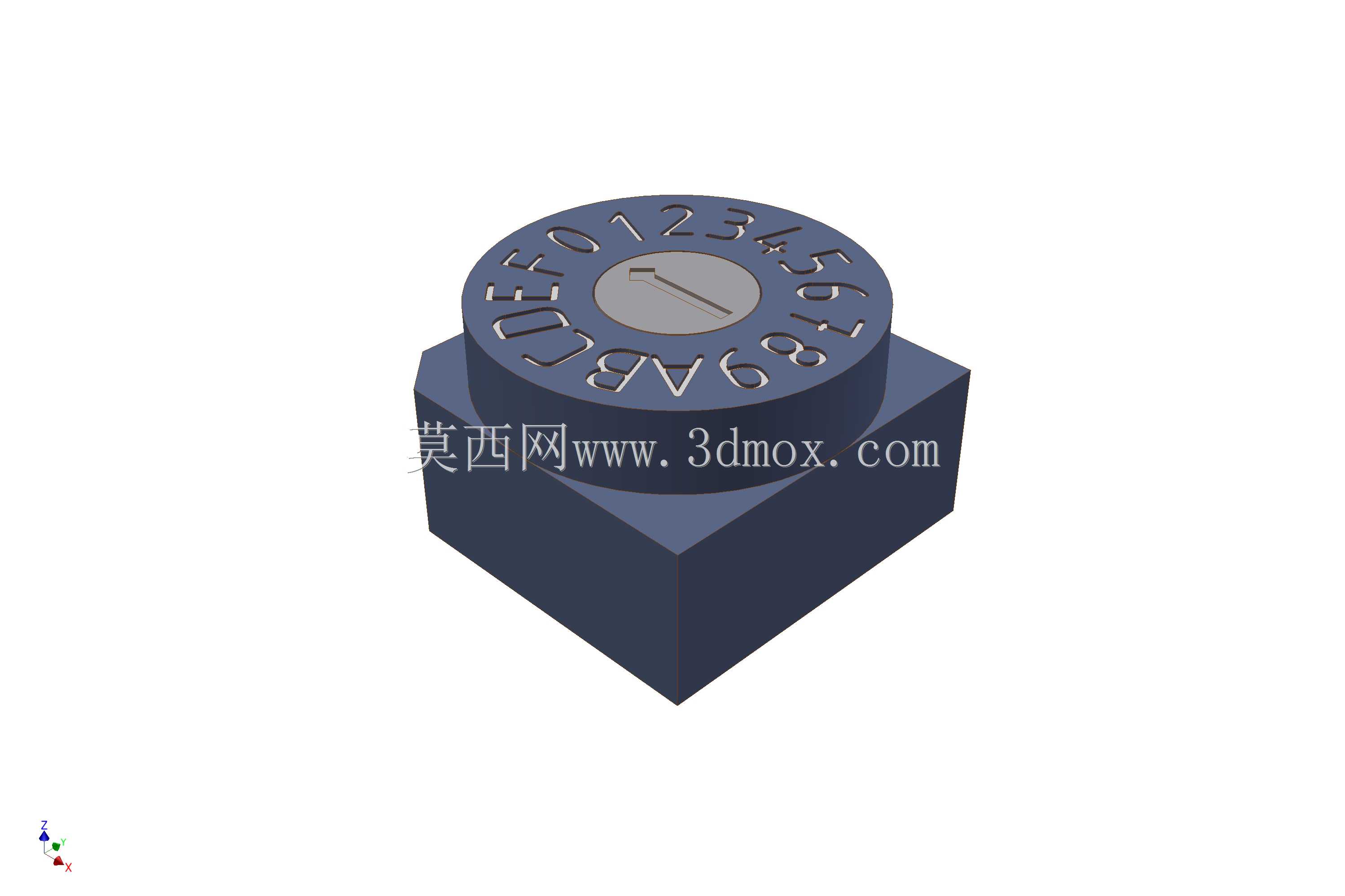

　　在工业控制与人机交互面板的设计中，十六进制旋转编码开关承担着地址设定、参数拨码与模式选择的关键作用。这款APEM PT65-103六脚硅材质旋转开关，采用0至F共十六个档位的盘面布局，配合顶部一字槽指示箭头，能够在狭小的设备面板空间内提供清晰、可靠的数字量输入。其结构由方形底座与圆形旋转拨盘两部分构成，方形基座用于在PCB或面板开孔中定位防转，圆形盘面则通过凸起的字符与凹槽提供明确的档位反馈。

　　从实际选型与装配角度看，这类器件常见于PLC端子台、伺服驱动器地址设置区、数控系统操作面板以及各类测试仪器的拨码输入模块。相较于DIP平拨开关，旋转式编码开关占用面板面积更小，单只器件即可完成四位二进制地址的设定，大幅减少了多只拨码开关并排焊接所带来的布线复杂度。在多节点通讯系统中，工程师可通过旋钮快速设定从站站号，避免了软件反复烧录或跳线插拔的繁琐流程。

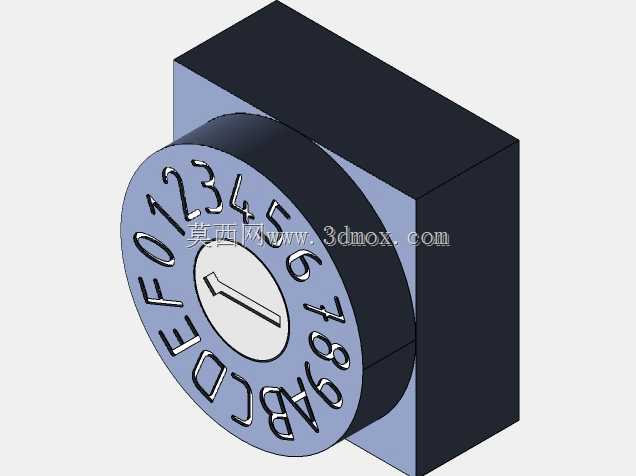

　　该模型在结构表达上还原了开关的核心几何边界：底部方形本体预留了引脚伸出空间，六只引脚按规则分布，对应公共端与编码输出端；圆形旋钮顶面蚀刻0-9与A-F字符，字符沿圆周均匀排布，指示线位于圆心并指向当前档位。建模时需重点关注旋钮与底座之间的配合间隙，该间隙既要保证旋转动作顺畅，又要限制径向窜动，从而在三维虚拟装配中真实反映实物的转动手感与限位关系。

　　安装边界方面，方形底座决定了面板开孔或PCB占位的最小轮廓，设计人员在排布板卡时需在器件四周预留足够的绝缘距离与操作空间，避免旋钮转动时与相邻高元件干涉。顶部旋钮直径决定了手指接触面积，字符高度与深度影响标识的可读性，模型中对这些细节的还原有助于在产品开发早期进行人机工程校核。引脚长度与弯折角度则直接关系到波峰焊或回流焊后的透锡效果与机械强度，准确的引脚模型能够辅助PCB封装库的建立与钢网开口设计。

　　功能特性上，十六进制输出通过内部触点编码实现，每旋转一个档位，公共端与对应编码引脚的通断组合发生变化，主控芯片通过读取四位电平状态即可识别0至F的数值。开关内部的定位机构提供档位顿挫感，使操作者无需目视即可感知切换位置，这在设备调试、现场维护以及戴手套操作的工业环境中尤为实用。硅材质的应用提升了触点的耐磨性与抗电弧能力，使开关在频繁切换工况下仍能保持稳定的接触电阻。

　　设计思路层面，该类器件遵循紧凑化与高可靠性原则：方形底座解决圆柱器件在开孔中容易跟转的问题；顶面字符采用凹陷成型而非印刷，避免长期摩擦后标识脱落；六脚封装在满足编码输出的同时简化了焊接工艺。三维模型完整呈现了这些几何特征，结构工程师可直接将其用于面板布局干涉检查、PCB封装匹配以及整机BOM的可视化核对。在进行控制柜造型设计时，还可将该开关模型与按钮、指示灯、端子排等元件一同装配，模拟实际操作视角下的排布密度与标识可视性，从而在样机加工前发现潜在的操作盲区与装配冲突。
