排水滑翔艇船体曲面结构造型设计

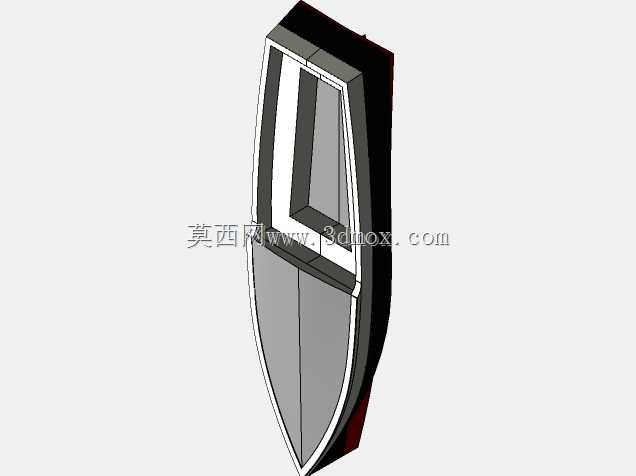

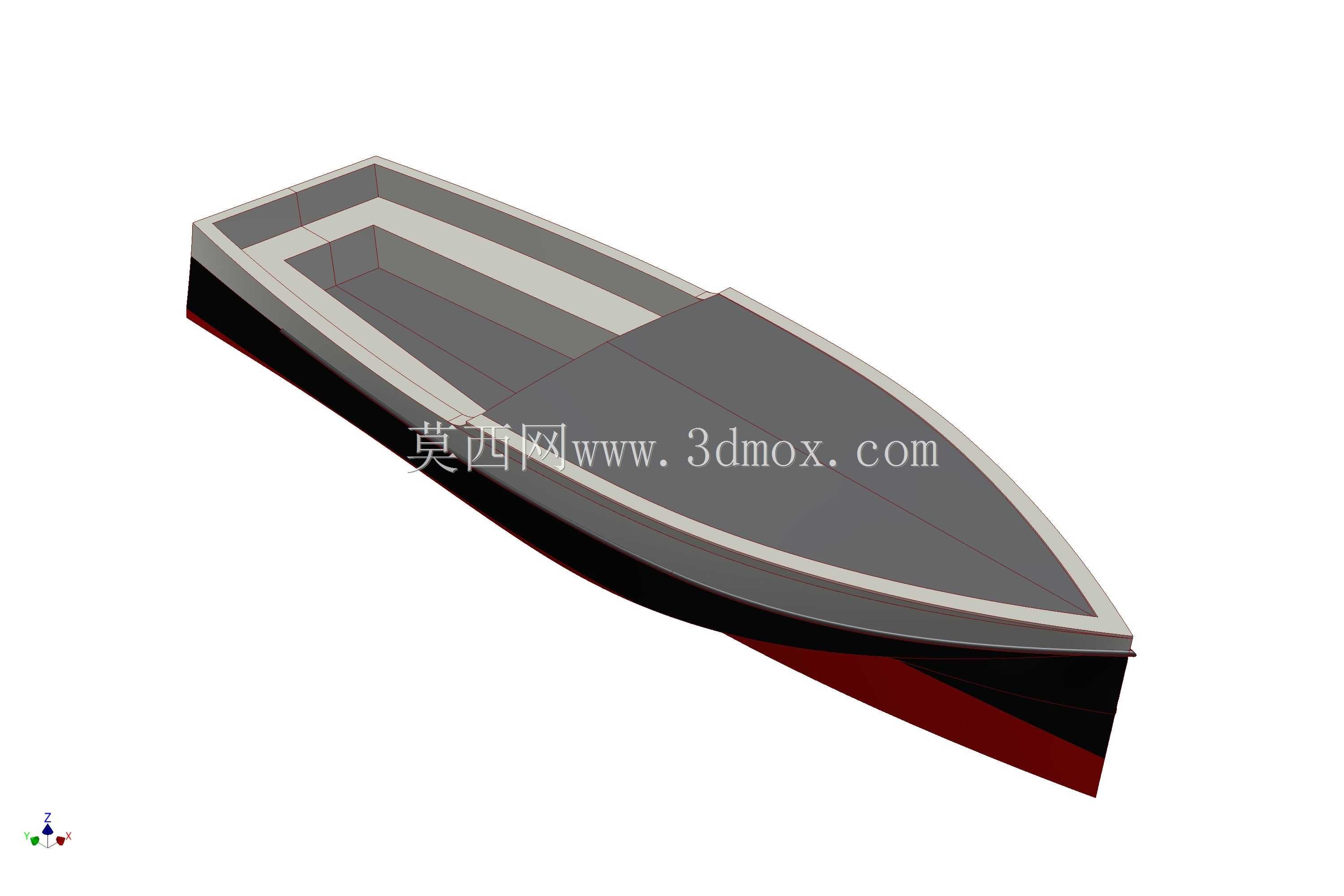

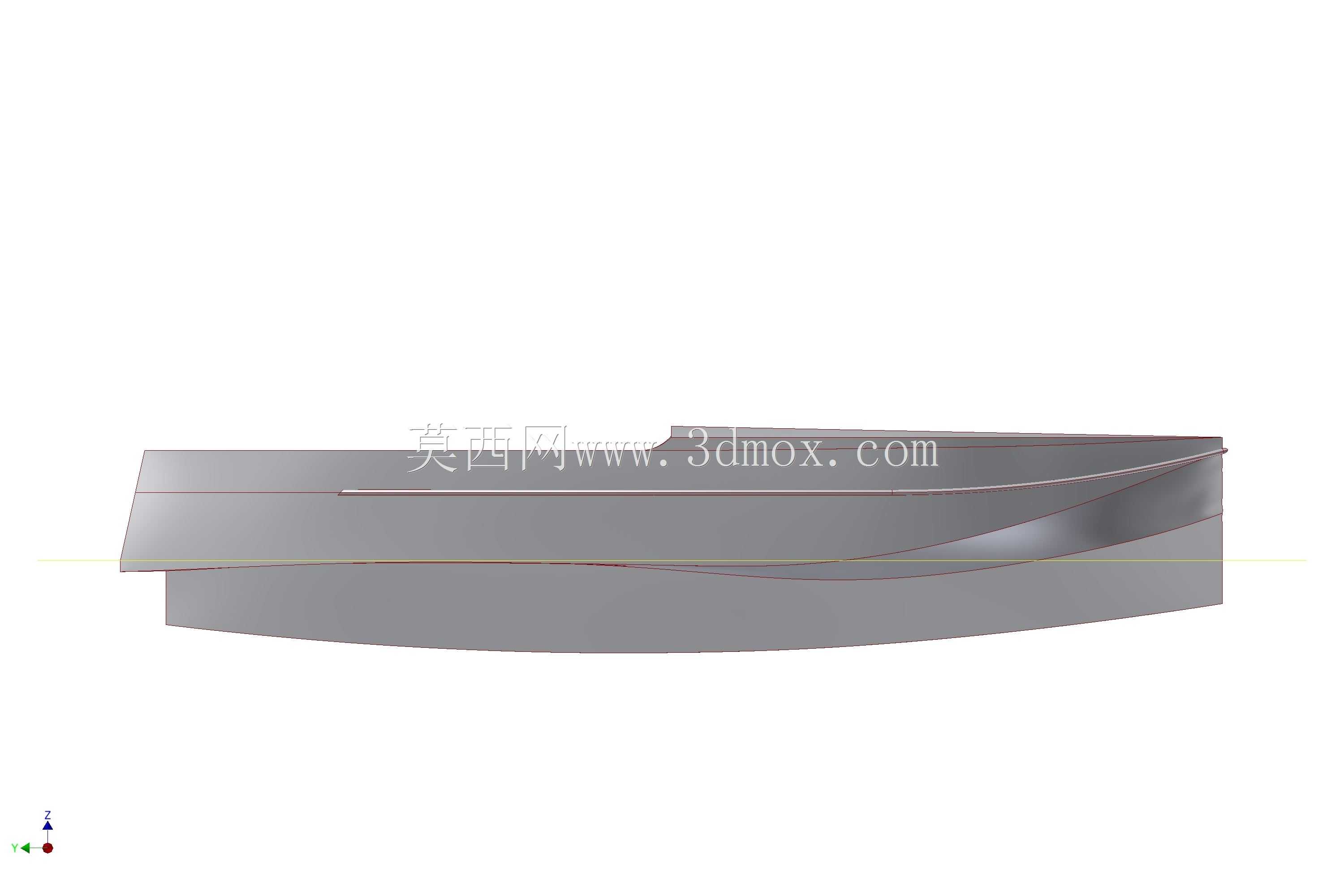

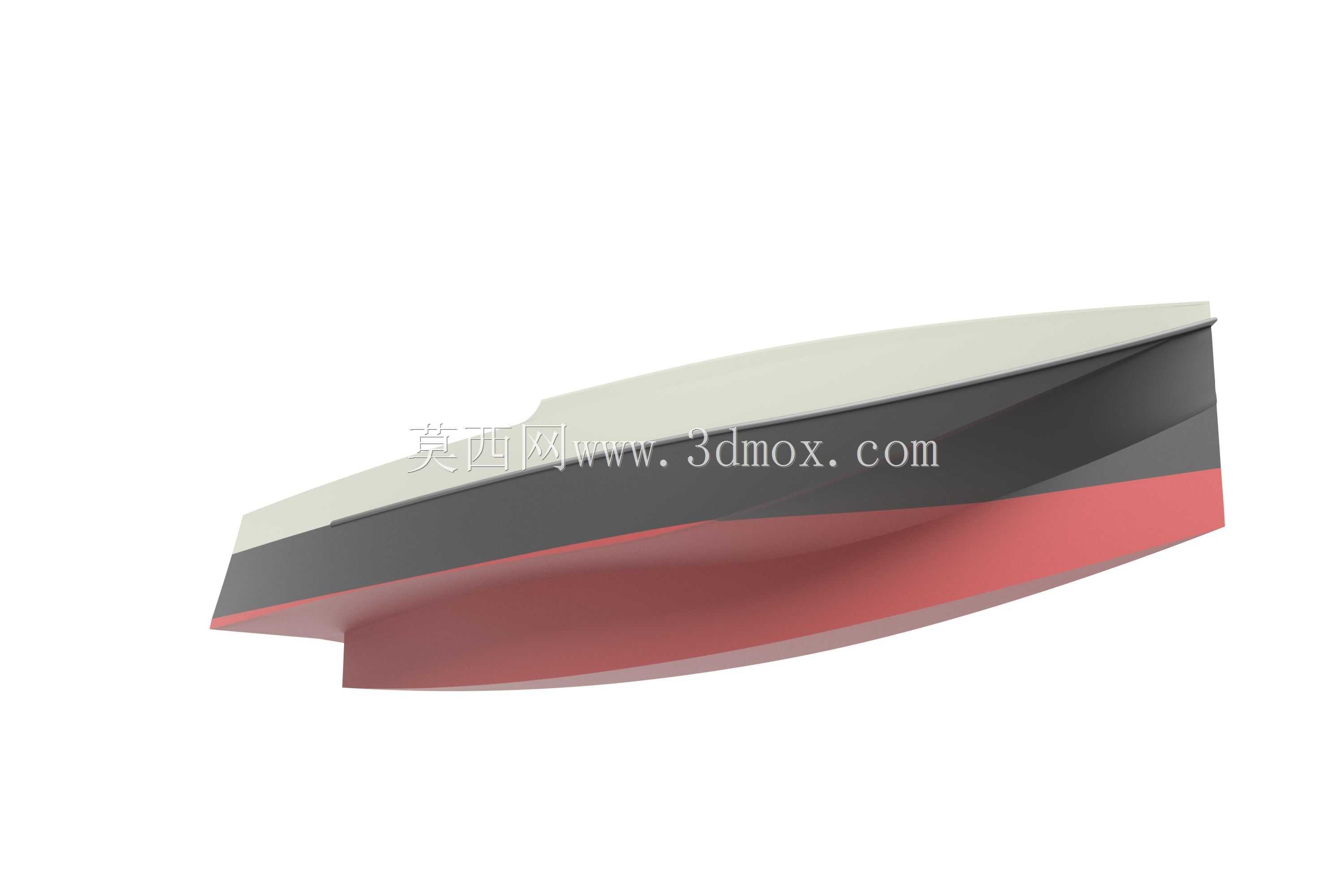

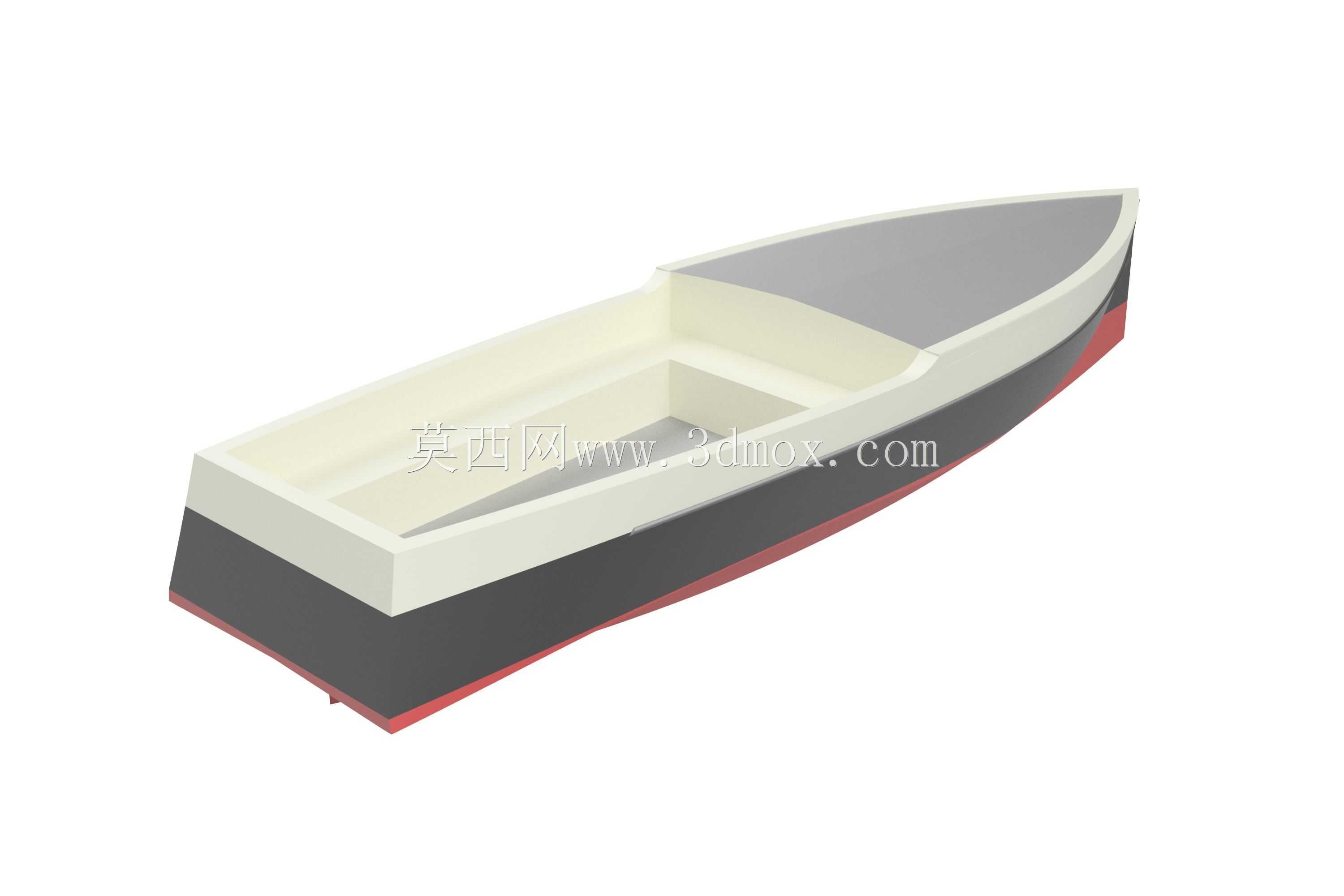

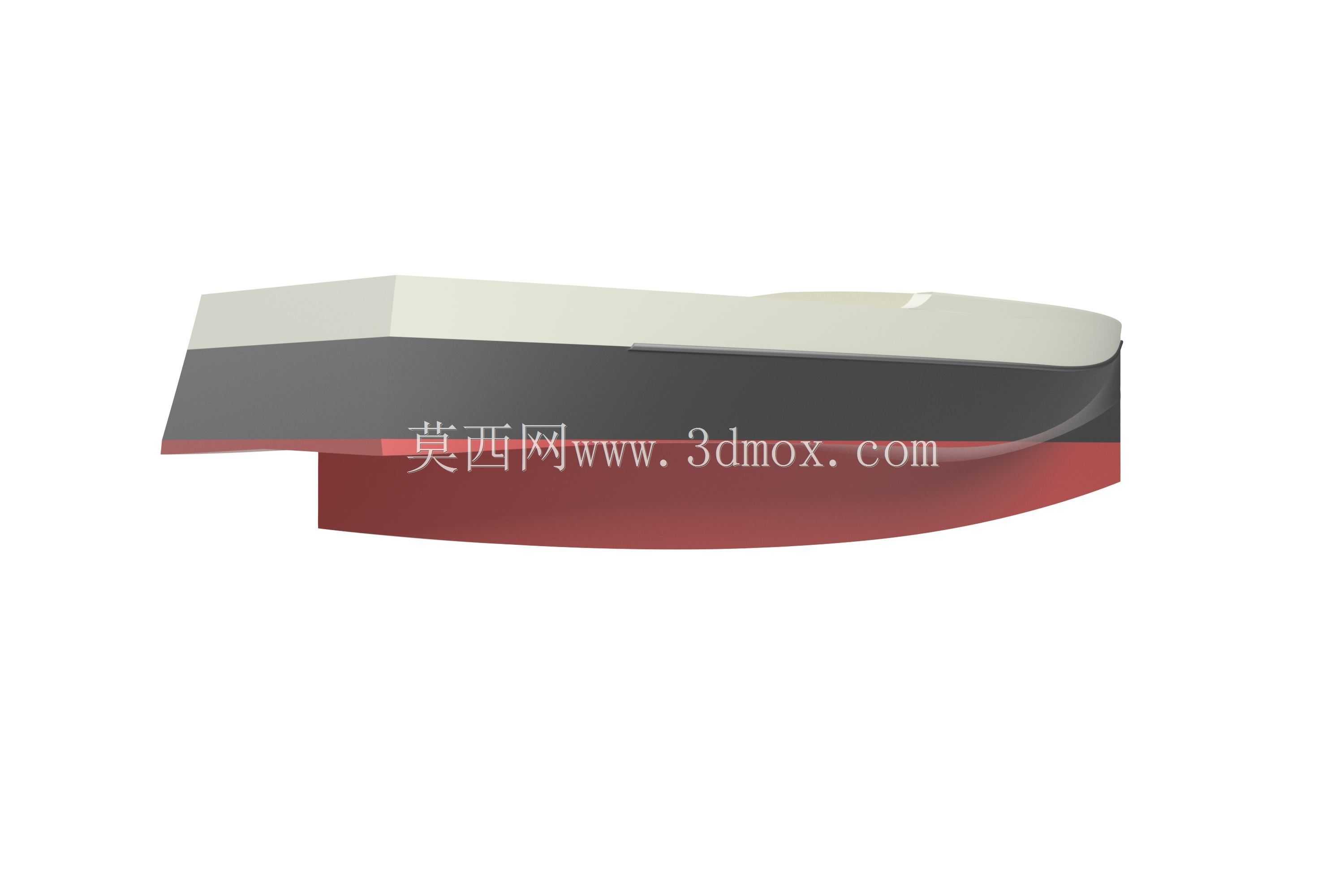

　　该模型聚焦排水滑翔艇的船体主体曲面，未包含上层建筑、动力装置与舾装件，适合在船舶方案初期用于艇身线型快速比对、水动力外形推敲以及内部空间边界校核。艇体采用典型的折角线组合设计，甲板面保持平缓连续，舷侧外板通过明显折边向船底过渡，船底则带有纵向弯曲与横向抬升，能够在航行过程中兼顾排水航行的稳性与滑翔阶段的抬升效果。与纯单体滑行艇相比，这种线型在中低速段不会产生过大的艏部埋入倾向，在加速阶段又能借助底部斜面逐步将艇体抬离水面，降低湿表面积与摩擦阻力。从结构表达看，模型把甲板、舷侧与船底拆分为连续的曲面区域，折角位置清晰，便于后续在三维环境中直接提取肋骨剖面、纵骨走向以及外板分缝线。船体艏部线型较瘦削，有利于减小迎浪时的冲击，

　　艉部宽度相对饱满，可为推进装置安装、尾板布置以及航行时的纵倾控制提供基础。舷侧与船底之间的折角不仅是视觉特征，也承担工程功能：它可以在艇体倾斜时形成额外的阻尼面，改善回转过程中的横摇响应，并在高速滑行时帮助气流沿舷侧分离，减少水花对甲板的干扰。船底曲面从舯部向艉部逐渐收敛，形成适合布置喷泵或舷内外机的底部通道，同时保证尾部有足够的浮力支撑。在实际设计流程中，这类船体模型通常先作为主模型存在，后续所有骨架、舱壁、甲板设备和人机空间都要围绕它建立关联。若用于小型工作艇或交通艇，可在甲板以下划分首尖舱、乘员舱底区、动力舱和尾舱，各舱壁位置需避开船底曲率剧烈变化的区域，以降低板材成型难度。若用于休闲艇方案，舷侧折角线还可作为装饰条、

　　扶手或防滑边界的安装基准，使外观线条与结构线条保持一致。建模时需要重点控制曲面的光顺性，尤其是船底与舷侧交接处，不能出现局部凹陷或突兀折扭，否则在数控加工模具、复合材料铺层或金属外板成型时都会带来修模工作量。横向剖面应从艏到艉连续变化，剖面面积曲线的峰值位置通常需要配合目标航速、载重状态和推进方式进行调整；该模型提供的几何边界可作为后续 CFD 校验、稳性计算和排水量估算的基础输入。安装边界方面，艇体侧面与底部的连续曲面决定了轴系、支架、进水口等附件不能简单按平面定位，必须通过投影、法向偏置或局部加厚平台来确定安装面。尾板区域厚度与倾角会直接影响发动机或喷泵的匹配，甲板边线高度则关系到干舷、舷墙布置以及人员登乘安全。

　　对于复合材料建造，折角线有利于模具分型和铺层定位；对于金属焊接建造，折角线可作为压折或拼板的参考，但仍需在详细设计阶段结合板厚收缩、焊接变形和加强筋布置进行补偿。整体来看，该船体造型不是对外观的简单拉伸，而是把航行姿态、结构分区、建造工艺和设备安装共同压缩到一套连续曲面中，结构设计人员可在此基础上继续完善舱室与骨架，设备选型人员可据此判断推进系统与附体的布置空间，三维建模从业者也可将其作为研究折角线型、船底曲面连续性和船体主模型构建方法的参考对象。
