排水滑翔艇曲面船体结构造型

　　该模型呈现的是一种以排水航行为主、兼顾低速滑行姿态的小艇壳体形态，重点不在上层装饰，而在船体曲面之间的连续过渡、吃水区域边界以及艏艉线型对阻力和姿态的影响。对于结构设计人员而言，这类造型常被用于小型工作艇、近岸交通艇、试验艇或教学演示艇的前期方案验证，能够帮助团队在投入详细结构设计前先确认主尺度、甲板可用面积、机舱布置空间以及人员站位之间的关系。

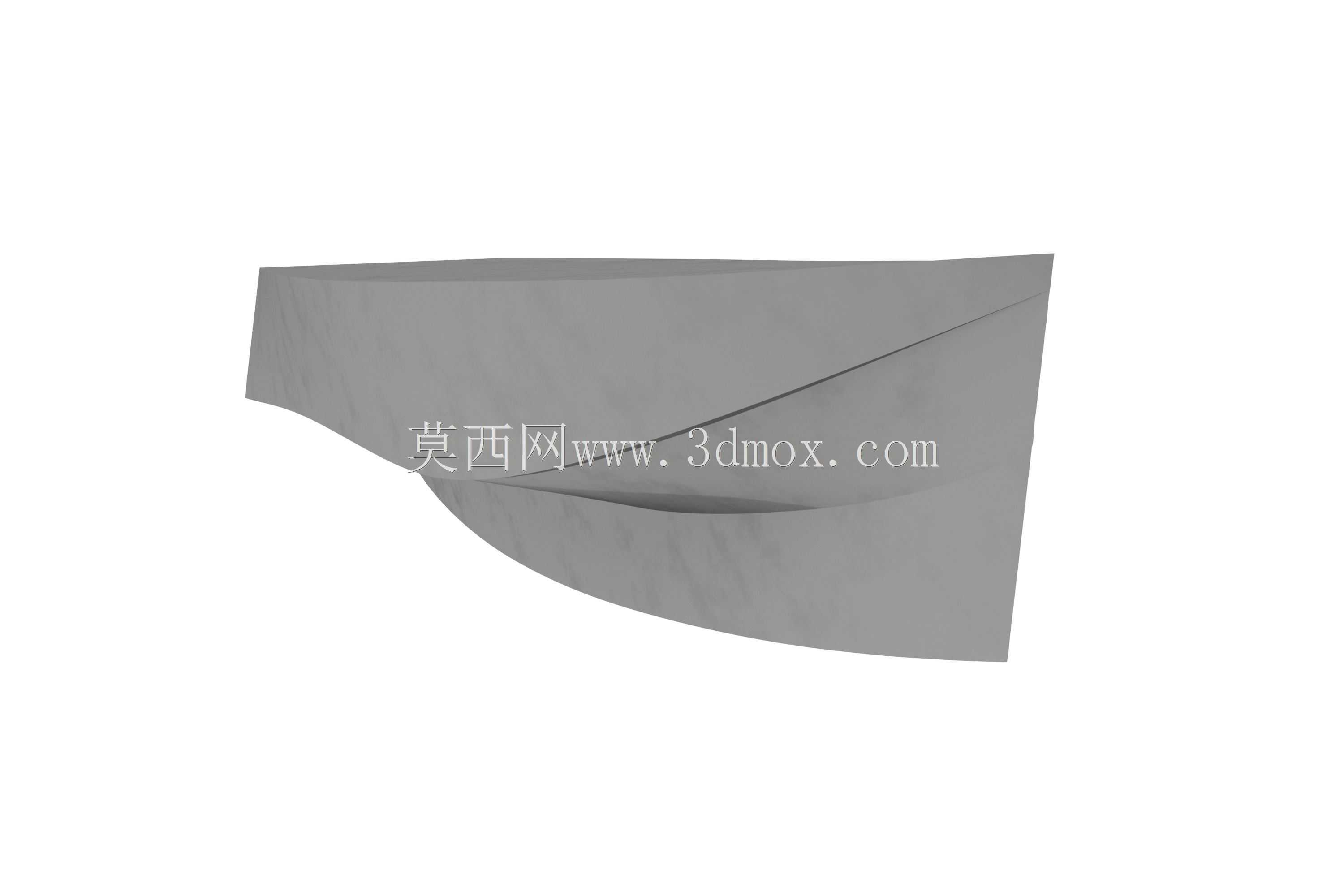

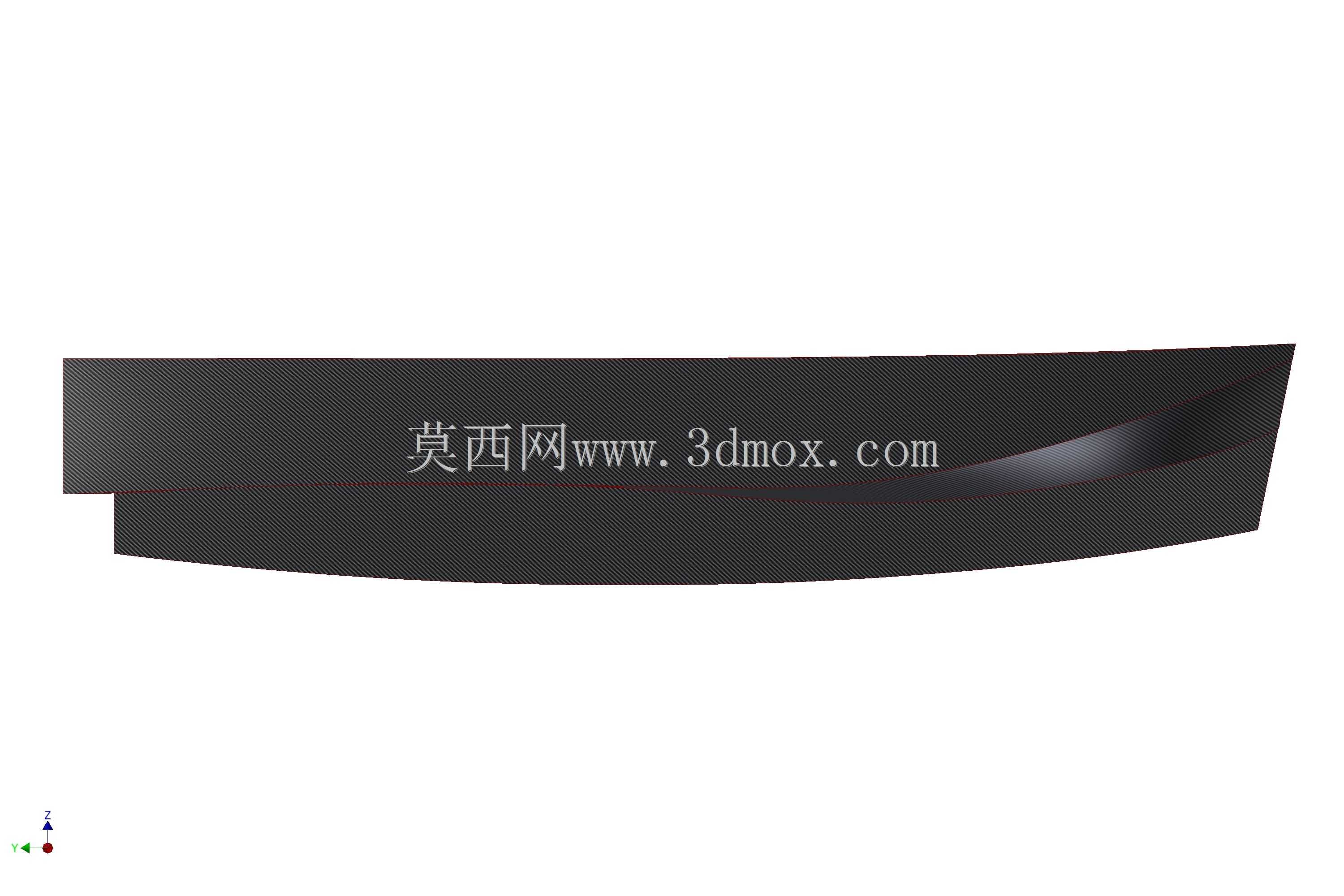

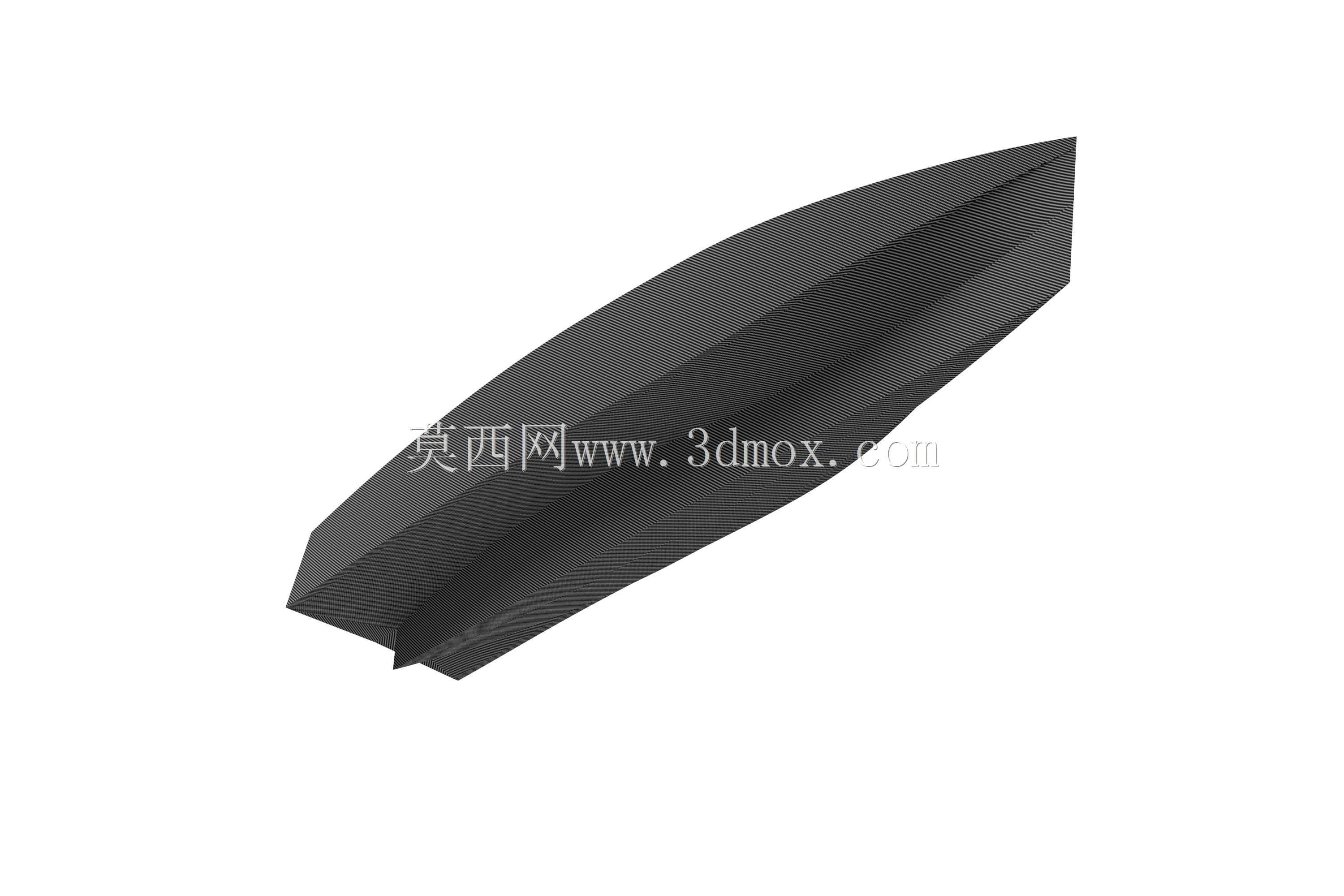

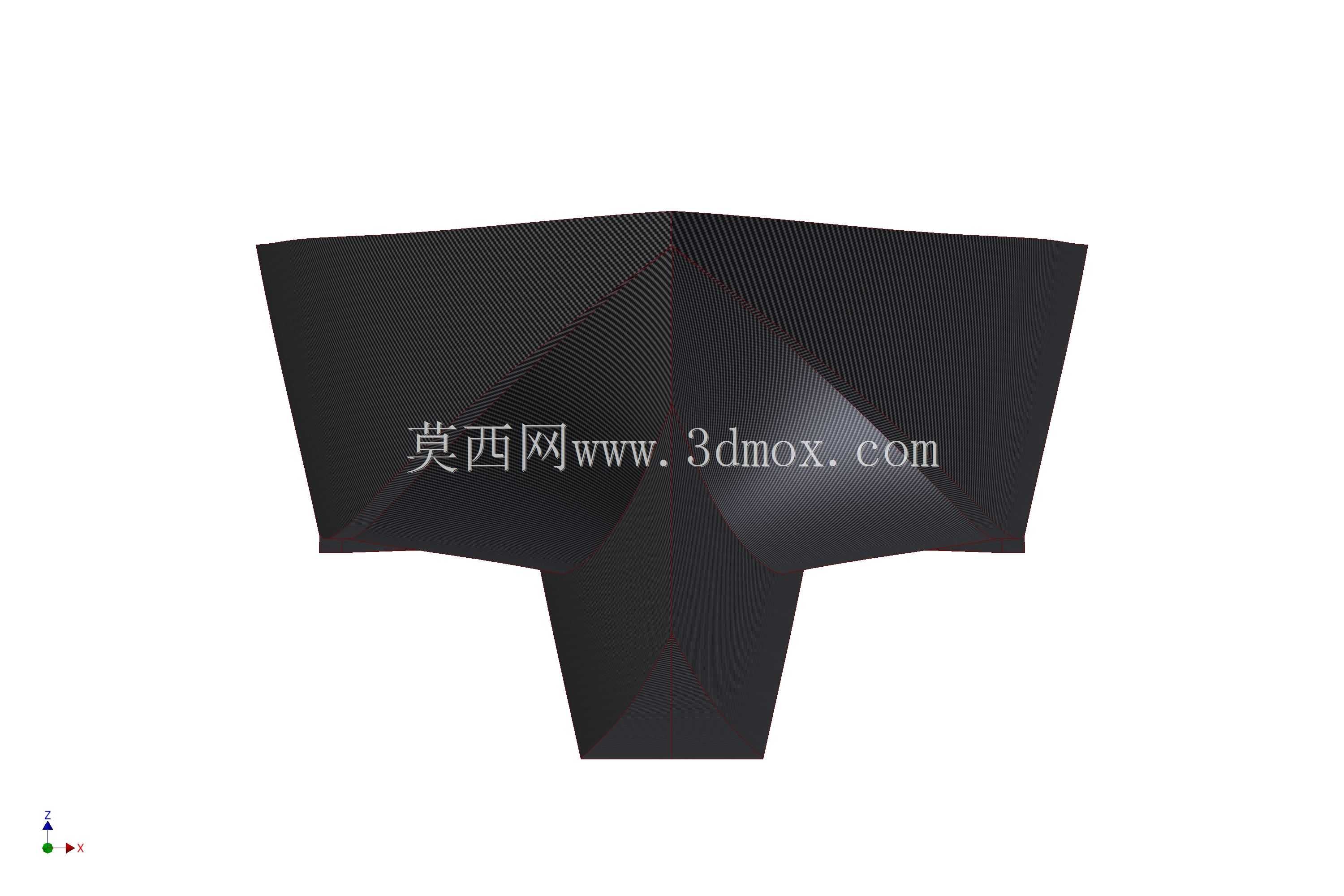

　　从外形上看，艇体由多个大曲率曲面拼接而成，艏部相对收窄并带有明显上扬趋势，这种处理有利于在迎浪状态下减少砰击，同时把来流顺畅地导向两侧。中部底段保持较稳定的纵剖线曲率，使排水航行时船体能够获得连续支撑，避免局部线型突变造成涡流。艉部则逐渐展宽并趋于平坦，为后续安装推进器、舵系、尾板或外挂动力预留边界。若将该曲面导入详细设计环境，可直接沿外板生成厚度、建立肋骨站位、划分舱室，并校核设备安装后重心与浮态之间的匹配。

　　实际用途上，这类小艇并不追求极高航速下的完全滑行，而是强调在有限动力条件下兼顾耐波性、航向稳定性和浅水适应性。排水状态下，船体依靠浮力支撑，航速提升时艉部曲面会产生一定抬艏效应，使湿表面积逐步减小；若动力继续增加，艇体可进入半滑行区间。模型中曲面的光顺程度直接影响这一过程是否平顺：底纵剖线若出现折角，容易在转换阶段形成阻力峰；舷侧与船底交接区域若过渡不足，则会造成喷溅增大并降低横向稳定性。

　　设计思路上，建模应优先控制控制线而不是孤立拉扯面片。通常先确定中纵剖线、设计水线、甲板边线和若干站线，再通过边界曲面或放样方式生成主壳体。船底区域需要重点检查高斯曲率变化，确保外板可加工；舷侧顶部则要兼顾甲板宽度与人员通行。艉封板位置不宜简单做成垂直平面，而应与底部曲面形成明确交线，便于后续轴系穿出、冷却水接口布置以及尾浪疏导。对于需要制作模具或进行数控加工的方案，还要在曲面阶段消除微小褶皱、重叠边和法向突变，否则后期加厚时会出现壁厚不均或实体失败。

　　安装边界方面，该模型虽然只展示壳体，但工程使用时必须把内部设备反推到外形约束中。艇底中后段通常需要预留动力包或推进装置的安装空间，燃油箱、蓄电池、操纵台和座椅的位置会影响重心纵向分布；舷侧内部要留出肋骨、纵桁和浮力舱的厚度；甲板开口、舱口盖和系泊件的位置也应在曲面冻结前确定，以免后期开孔破坏主要受力路径。若用于浅水区域，底部线型还需避免过深龙骨，以减少搁浅风险；若用于近岸波浪环境，则应适当增加艏部舷弧和舷墙高度。

　　从三维建模角度看，这类作品的价值在于提供一个可继续工程化的基础曲面，而不是最终成品。使用者可以在此基础上补全内部骨架、动力系统、操纵系统和舾装件，也可以将其导入流体分析环境，对比不同艉部宽度、底部斜升角和重心位置下的阻力变化。对于设备选型人员，模型能够直观显示甲板可用长度、舱内有效宽度和尾部安装面，从而判断单机或双机布置是否合理；对于结构工程师，则可据此展开外板分块、加强筋布置和连接节点设计。整体而言，该排水滑翔艇造型抓住了小型艇体设计中最核心的曲面连续性与航行姿态关系，适合作为小艇方案开发、曲面建模训练和船体结构深化的基础参考。
