十六进制编码旋转档位选择开关

　　在工业控制设备的调试与参数设定环节，这类带十六进制刻度的旋转档位开关是十分常见的人机交互元件，常被布置在PLC控制柜、仪器仪表面板、嵌入式测控终端的操作面上，用来快速切换设备地址、设定通道编号、选择工作模式，相比多组独立拨码开关，它占用面板面积更小，单旋钮即可完成0到F共十六个状态的切换，操作逻辑清晰直观。

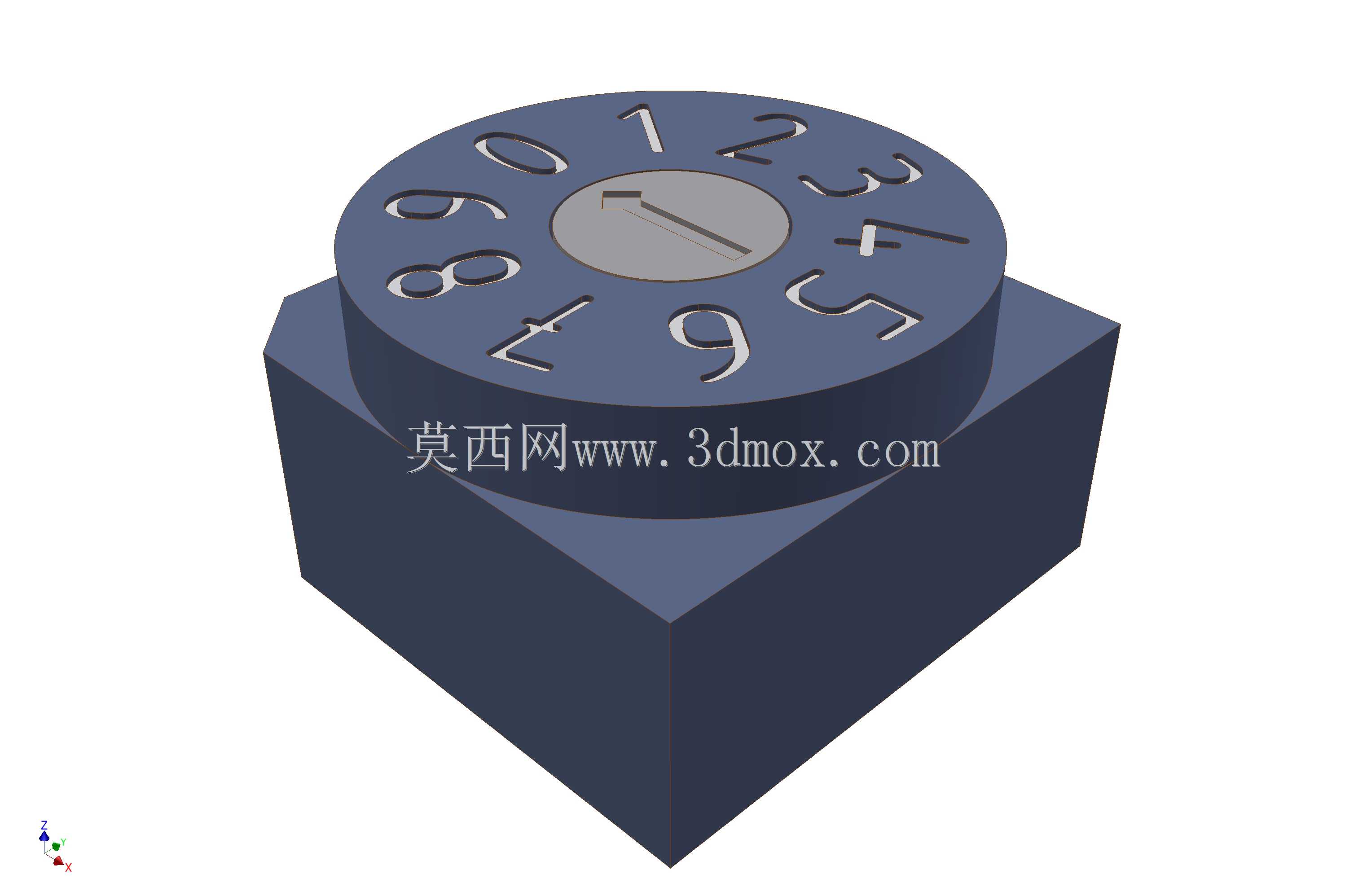

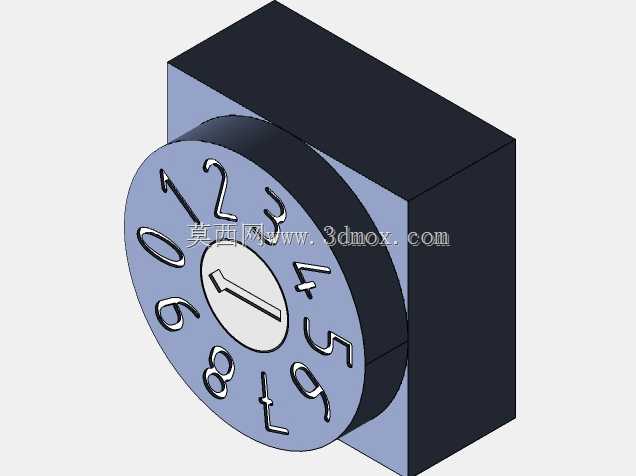

　　从结构上看，该开关采用方形安装基座搭配圆形操作面的布局，方形基座的直边可以在面板开孔安装时起到防转定位作用，避免旋钮转动时整个开关本体跟转，保证内部触点对位准确。圆形操作盘面蚀刻有0-9以及A-F共十六个字符标识，每个字符对应一个独立档位，盘面中心设置一字型指示槽，旋钮转动时指示槽指向的字符即为当前选中的编码状态，操作人员无需额外查看指示灯，仅凭目视即可快速确认当前档位，在车间强光、夜间调试等场景下也能轻松识别。

　　设计这类开关的三维模型时，首先要优先保证面板安装边界的尺寸准确性，方形基座的长宽尺寸需要匹配标准面板开孔尺寸，基座厚度要适配常见控制柜面板的厚度范围，预留出卡扣或者螺纹安装的结构空间，避免实际装配时出现基座无法卡入、面板与基座贴合不严的问题。圆形操作盘的直径要大于基座的安装孔位，形成足够的承压面，拧紧安装螺母时压力可以均匀分布在面板两侧，不会压裂塑料面板或者导致操作面倾斜。

　　档位刻度的布局是建模过程中需要重点考量的细节，十六个字符需要沿圆周均匀分布，相邻字符之间的圆心角保持一致，每个字符的蚀刻深度、字体大小要统一，既要保证字符清晰可辨，又不能因为蚀刻过深影响盘面的结构强度。中心的一字指示槽需要与内部转轴的定位结构严格对齐，保证旋钮转到对应档位时，指示槽能够精准指向对应字符，不会出现档位偏移、指示错位的问题。

　　实际选型应用中，这类开关的后端通常配套编码输出触点，不同档位对应不同的通断组合，后端电路板可以直接读取四位二进制编码，无需额外增加解码电路，简化了设备的硬件设计。开关的旋转阻尼需要设计适中，转动时带有清晰的档位段落感，既可以避免设备运行过程中受震动导致档位自行跳转，又能让操作人员单手即可完成档位切换，不需要使用额外工具。

　　在三维建模的细节处理上，方形基座的棱角处做了微小的倒角处理，既可以去除注塑加工产生的锐边，避免安装时划伤操作人员，也能提升零件的外观质感。基座与圆形操作盘的配合面预留了合理的装配间隙，保证旋钮转动时不会与基座发生摩擦卡滞，同时间隙控制在合理范围内，避免灰尘、水汽从配合缝隙进入开关内部，提升元件在工业车间多尘环境下的工作可靠性。

　　这类开关常被用于传感器地址设定、变频器参数切换、测试仪器通道选择等场景，稳定的档位定位与清晰的编码标识是其核心性能要求。建模过程中还原的不仅是零件的外观形态，更要兼顾实际装配与使用中的各类工程约束，让三维模型可以直接用于面板开孔设计、装配干涉检查以及操作界面的人机工程验证，帮助结构设计人员在设备研发阶段就确认开关的布置位置、操作空间是否合理，避免后期样机装配时出现操作干涉、标识被遮挡等问题。
