欧盟标准VDE圆形暗装接线底盒结构

　　这款圆形暗装接线底盒是民用建筑电气布线系统里的基础预埋构件，主要适配欧盟地区VDE认证体系下的80型圆形壁装插座安装需求，多用于住宅、写字楼、酒店等场所的砖墙、混凝土剪力墙、轻质隔墙内部，在墙面抹灰、饰面板施工前预先埋入墙体空腔，为后续插座面板固定、导线接驳预留封闭的容纳空间，同时隔绝接线部位与墙体基材直接接触，避免水泥砂浆潮气侵蚀导线接头，也防止后期墙面钉装挂件时误触内部带电体。

　　从实际施工反馈来看，这类圆形底盒相比方形底盒在砌体墙内开槽的适配性更好，圆形轮廓没有应力集中的尖角，预埋后墙体开槽部位的回填砂浆不容易出现开裂，在欧式传统砖石建筑的改造项目里，圆形开孔工具的作业效率也更高，不需要反复修整边角。

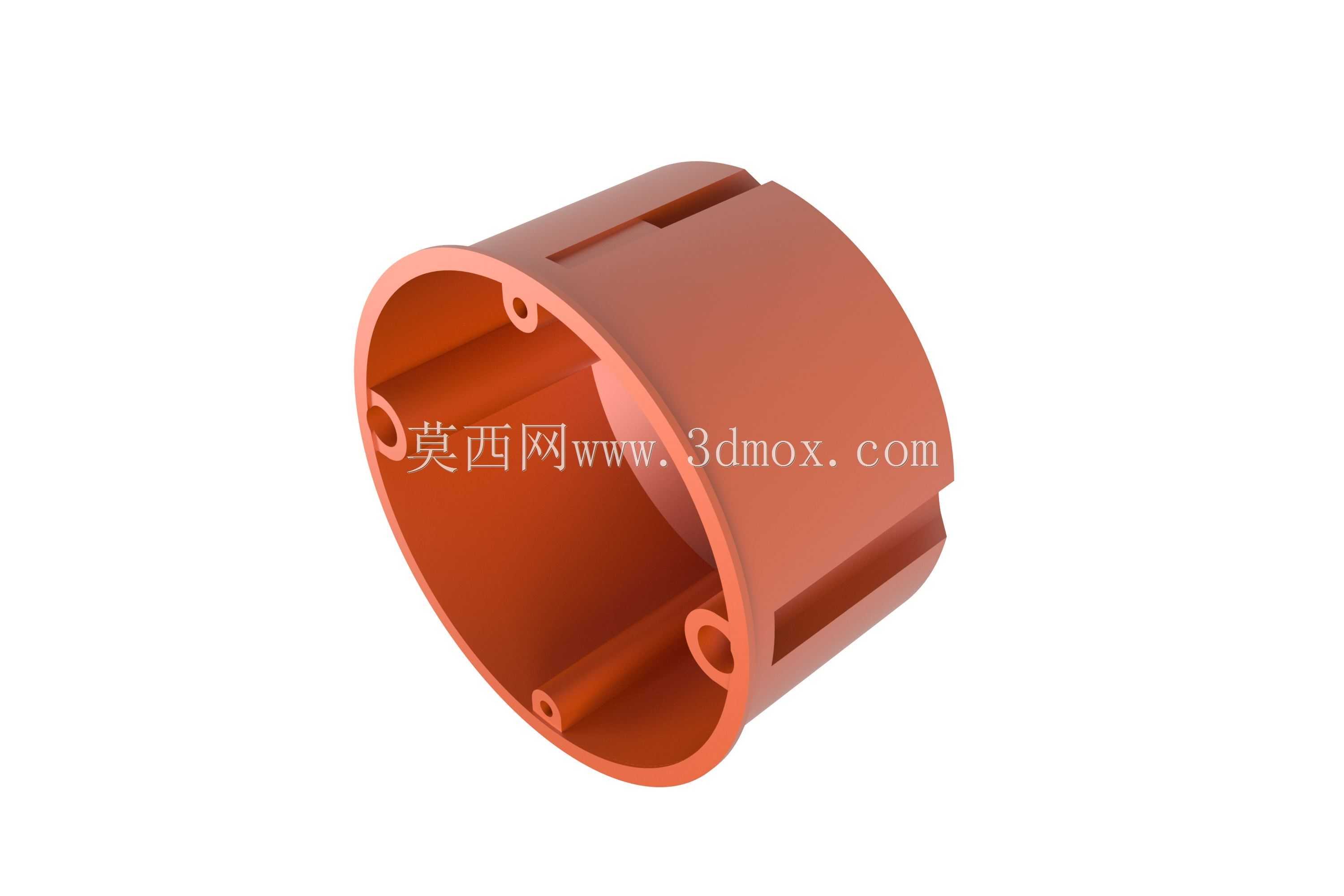

　　整个壳体采用一体式注塑成型结构，整体呈短圆柱桶状，开口侧朝向墙面外侧，桶底朝向墙体内部。壳体侧壁预留了多组可敲落的穿线孔位，孔位边缘做了加厚的止口结构，施工时根据进管方向敲除对应孔位的封堵片，就能将PVC穿线管直接插入底盒侧壁，配合管接件实现管路与盒体的固定，穿线完成后管口与盒体之间的缝隙可以用防火泥封堵，满足电气布线的防火密闭要求。

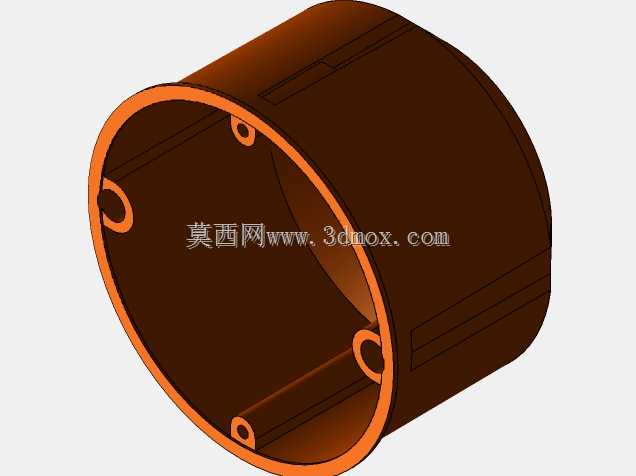

　　盒体内部靠近开口的位置均匀布置了四个带安装孔的固定柱，柱体内部预埋了铜质内螺纹嵌件，避免自攻螺丝反复拆装时出现塑料柱滑牙的问题，四个安装孔的孔位完全匹配欧盟标准圆形插座面板的安装孔距，不管是普通三孔插座、带USB供电的插座面板还是调光开关面板，都可以直接用螺丝固定在底盒上，不需要额外加装转换支架。固定柱的高度经过精准核算，安装面板后面板边缘可以完全贴合墙面饰面，不会出现面板凸起或者凹陷的问题，即使墙面饰面厚度在5到20毫米之间变化，也可以通过选用不同长度的面板螺丝适配。

　　壳体外壁设计了多道沿轴向分布的加强筋，既可以提升底盒整体的抗挤压能力，避免预埋浇筑过程中被墙体填充物压变形，同时加强筋与开槽内壁之间的空隙可以填充水泥砂浆，增大底盒与墙体的握裹力，防止后期使用过程中底盒出现松动、旋转。部分加强筋上还预留了细小的倒刺结构，推入墙体开孔后倒刺可以卡在孔壁上，在砂浆凝固前临时固定底盒位置，不需要施工人员额外用手扶持等待固定。

　　盒体内部的转角位置全部做了圆弧过渡处理，没有尖锐的边角，穿线作业时导线外皮不会被盒体边缘划伤，降低绝缘层破损带来的漏电隐患。桶底位置预留了两个小型的固定孔，在轻质龙骨墙施工时，可以用自攻螺丝从盒体内部向外将底盒固定在龙骨或者石膏板的安装衬板上，适配不同墙体结构的安装需求。

　　从安装边界尺寸来看，这款底盒的外径适配欧洲标准的68毫米墙体开孔，桶身高度为45毫米，预埋完成后盒口与墙面毛坯层的误差允许范围在±2毫米以内，内部有效容积可以容纳最多3根2.5平方毫米铜芯导线的接头，同时预留出插座接线端子的安装空间，不会出现导线过度挤压导致散热不良的问题。如果是在保温墙或者双层石膏板隔墙内使用，还可以搭配加长的调节螺钉，补偿饰面层的厚度差，保证面板安装后的平整度。

　　在结构设计阶段，工程师重点考量了注塑生产的脱模便利性，整个壳体没有侧向倒扣结构，所有加强筋和固定柱都沿脱模方向布置，不需要复杂的侧向抽芯机构，就能实现高效批量生产，同时壳体壁厚控制在2.2毫米左右，既保证足够的结构强度，也不会造成材料的浪费。材料选用阻燃级的PP塑料，在明火离开后可以在短时间内自熄，满足电气配件的阻燃要求，同时材料本身具备良好的绝缘性能，即使内部导线接头出现绝缘老化，也不会通过盒体向墙体传导漏电。

　　在后期维护场景下，这种封闭的盒体可以将导线接头完全容纳在内部，检修时只需要拆下外面板，就可以直接在盒内操作接线，不需要开凿破坏墙面饰面。多组敲落孔的设计也支持后期改造时增加线路，比如新增网线、HDMI线等弱电线缆时，可以选择空闲的孔位穿线，不需要更换整个底盒。
