拉线式蜂窝通信信号塔三维设计模型

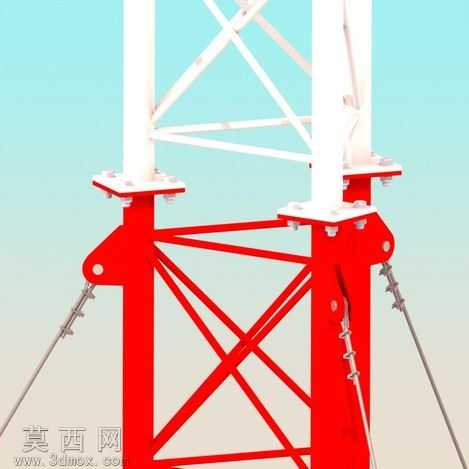

本模型为拉线式蜂窝通信信号塔的完整三维设计成果，建模过程依托主流三维设计软件完成，整体还原了落地式拉线通信塔的真实结构与外观特征。建模初期参考了实际通信塔的工程设计规范，先以基准轴、基准面搭建整体定位框架，确定塔体总高度、各段分段位置、拉线锚固点的空间坐标，确保整体比例符合通信塔建设的常规尺寸标准。塔体主体采用格构式桁架结构建模，通过阵列、镜像等特征命令快速生成标准节的腹杆与主弦杆结构，主弦杆采用等边角钢的截面特征，腹杆按照受力角度交叉排布，每一处节点都还原了实际塔架的连接位置，保证桁架结构的受力逻辑与真实塔体一致。塔体上下共设置三层拉线固定节点，每层均匀分布三根斜向拉线，拉线采用柔性构件特征模拟，从塔体节点延伸至地面锚固点，拉线的倾斜角度、张紧方向都经过参数校准，还原了拉线塔依靠拉线维持结构稳定的受力特点。材质渲染阶段，塔架钢结构部分赋予了红丹防锈漆与银灰面漆的分层材质，还原真实通信塔的防腐涂装外观，拉线部分赋予镀锌钢绞线的金属哑光材质，地面基座部分赋予混凝土材质，整体渲染效果贴近实际工程场景。模型完整还原了塔体顶部的天线安装支架、爬梯通道、塔身休息平台等细节结构，爬梯的踏步间距、护栏高度都符合通信塔运维的安全设计要求，顶部支架预留了通信天线、馈线的安装位置，可直接用于后续通信设备挂载的模拟演示。设计过程中充分考虑了模型的可编辑性，所有结构特征均保留参数化建模历史，可根据实际项目需求调整塔体高度、拉线数量、桁架截面尺寸等参数，适配不同场景的通信塔设计需求，可用于通信工程方案展示、结构受力教学演示、场景可视化建模等场景。
