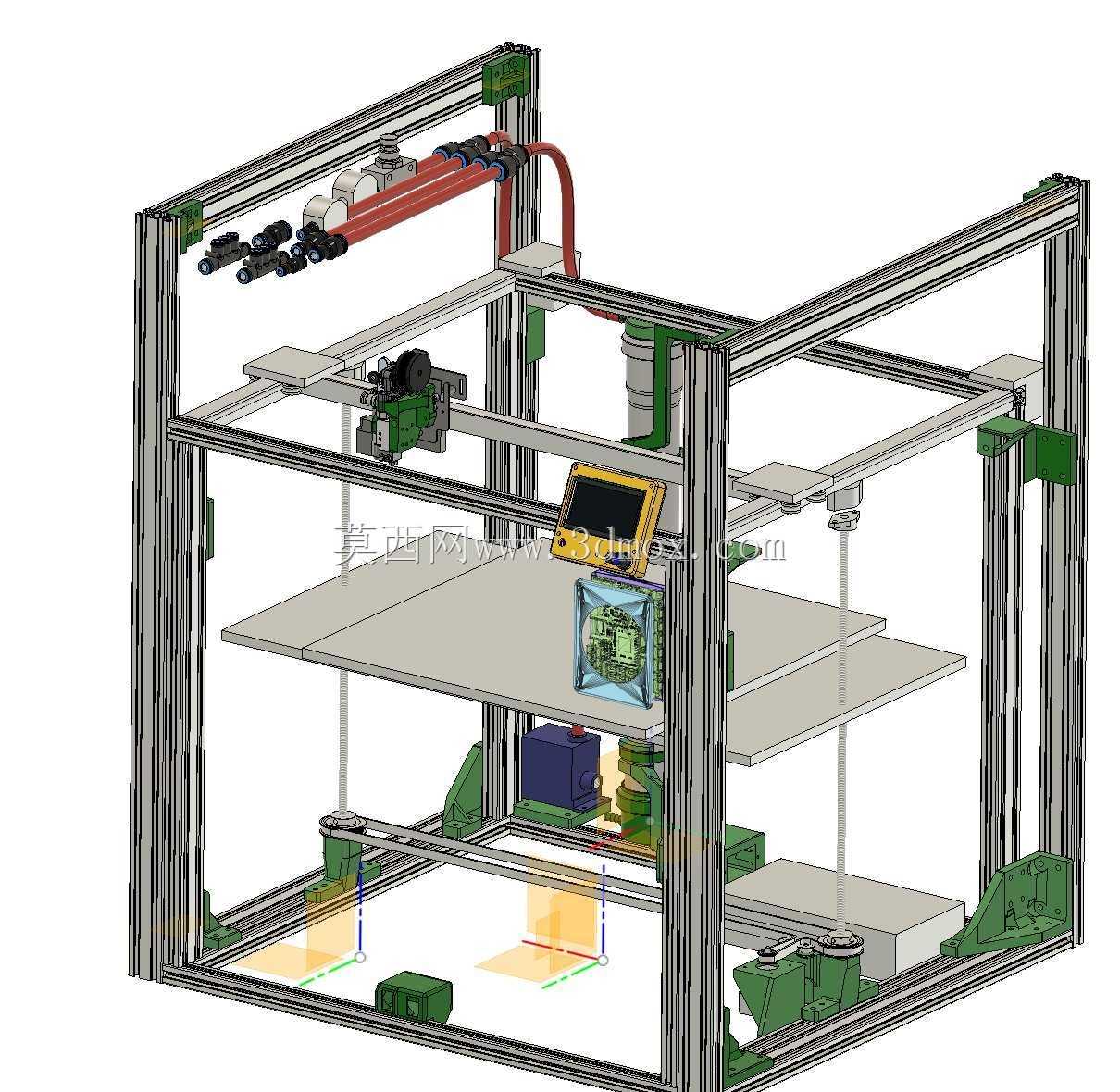

增强版Tronxy X5SA 400 pro结构设计方案

　　这套结构方案针对FDM熔融沉积成型工艺的使用场景做了定向优化，适配个人创客工作室、小型加工服务点、教育实训场景的日常打印需求，可覆盖从功能件打样、创意模型制作到小批量工装夹具生产的多数使用场景，框架采用标准工业铝型材拼接搭建，所有连接点位的孔位均做了适配调整，同系列不同成型尺寸的机型可直接复用多数零部件，降低备件储备与改造成本。整机采用龙门式运动布局，Z轴通过双侧丝杆配合直线光轴做导向传动，避免单侧驱动带来的平台倾斜问题，打印平台采用三层复合结构，底层为铝质支撑板保证刚性，中间层铺设加热模块实现均匀温场控制，表层搭配柔性打印贴膜方便成品取件，平台调平结构采用多点弹簧预紧配合微调螺母，可快速完成平台水平度校准，减少首层打印失败概率。

　　X轴运动组件集成在龙门横梁上，采用同步带传动配合线性导轨导向，保证挤出头高速运动时的定位精度，挤出端采用近程送料结构，缩短送料路径，提升柔性耗材的输送稳定性，同时预留了水冷散热模块的安装位置，可适配后期高温耗材打印的散热需求，热端组件的固定支架做了结构加强，减少高速运动时的抖动偏移，保证打印件的表面质量。整机走线全部采用拖链收纳布局，所有线缆均做了弯折半径预留，避免长期往复运动带来的线缆磨损断裂问题，电控仓独立布置在框架底部区域，主控板、电源模块、散热风扇分层安装，既减少走线长度，也能避免打印区域的高温影响电控元件的工作稳定性，操作屏采用悬臂式安装在框架前侧，可根据操作人员的站立位置调整屏幕角度，方便实时查看打印进度、调整打印参数。

　　框架底部的脚轮搭配可调支撑脚，既方便设备短距离移位，也能在固定安装时调平设备，抵消地面不平整带来的框架形变，所有运动轴的限位开关均做了安装位置优化，触发点位精准，同时预留了自动调平传感器的安装接口，用户可根据自身需求拓展自动调平、断料检测、断电续打等附加功能。设计过程中对所有部件的安装边界做了反复校核，运动组件全行程移动时无干涉碰撞，所有紧固件均采用标准件，用户可直接通过常规五金渠道采购替换，外覆盖件的安装点位全部预留，后期可自行加装封闭外罩，实现打印腔室的恒温控制，适配ABS、PC等易翘曲耗材的打印需求，送料机构的安装座做了通用性调整，可适配不同规格的挤出机组件，无需重新打孔修改框架结构。

　　整机的成型空间可满足400mm级尺寸的模型打印需求，框架外轮廓尺寸控制在常规工作台可承载的范围内，无需额外定制专用安装台架，所有传动部件的张紧结构均设计在易操作的位置，日常维护时无需大范围拆解设备即可完成同步带张紧、丝杆润滑等常规保养操作，线缆接口全部采用快插式设计，后期更换部件时可快速拔插连接，减少接线错误的概率。
