木质无动力皂飞车结构设计方案

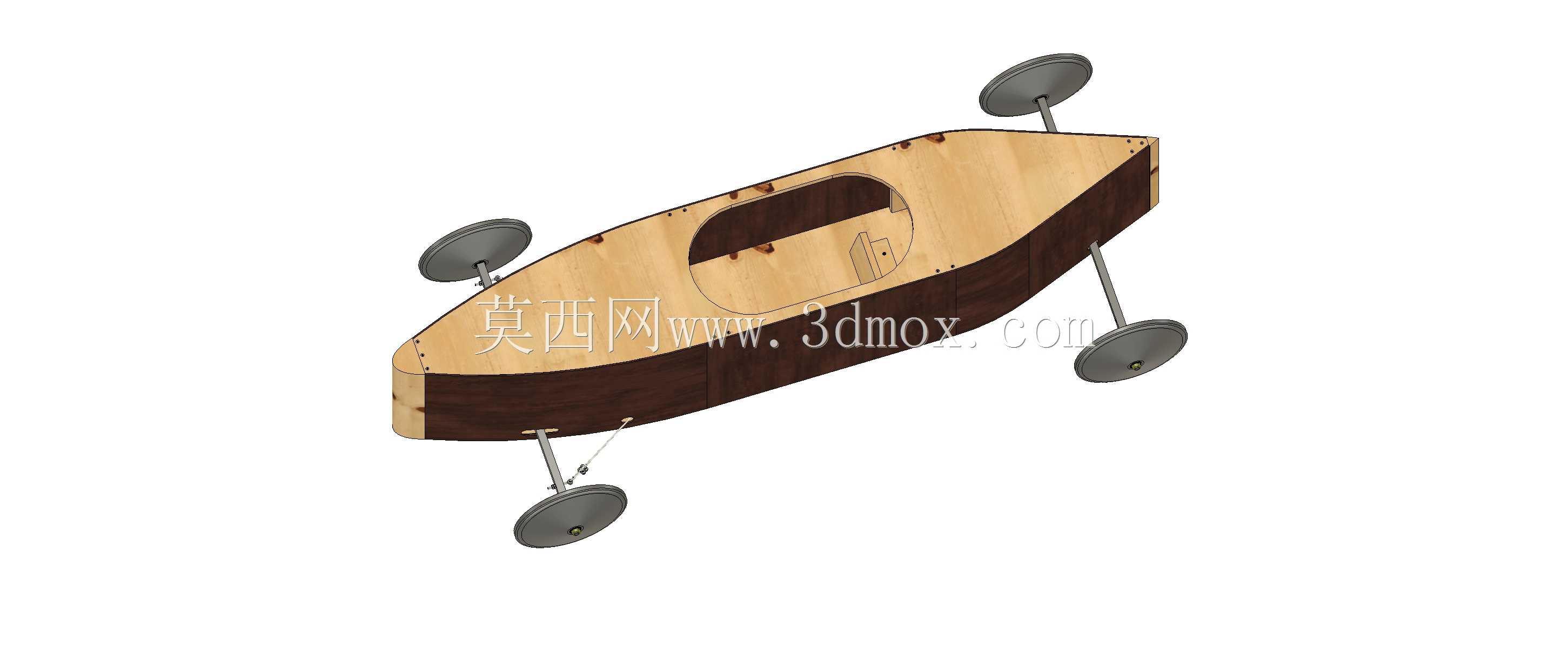

　　这款无动力滑行小车的结构设计，核心面向青少年重力滑行竞赛场景，这类赛事普遍依托坡道重力作为唯一动力来源，对车体自重控制、轮系摩擦阻力、行驶稳定性有着明确的工程要求。从结构分层来看，车体采用上下两层复合板材拼接架构，上层为浅色实木层板切割成型，承担乘员乘坐的承载功能，座舱区域做了内凹挖空处理，边缘预留圆弧过渡避免应力集中，同时在板材拼接位置设计了嵌入式定位榫位，不需要额外金属连接件即可完成主体结构的快速装配，大幅降低业余制作的加工门槛。下层深色板材作为底盘承力结构，承担轮系安装、整体抗弯的核心作用，两层板材之间采用胶合加隐形钉接的复合连接方式，在控制整体重量的前提下保证车体扭转刚度，避免坡道滑行过程中板材形变导致轮系定位偏移。

　　轮系部分采用四轮独立悬臂安装结构，四个车轮均采用大直径窄幅实心轮设计，轮面做圆弧过渡处理，能够在不平整的铺装路面上减少接触阻力，同时降低轮面卡滞小碎石的概率。前轮转向支架采用金属摆臂结构，转向枢轴位置预留了足够的摆动间隙，搭配简单的拉索转向结构即可实现方向控制，转向限位块直接集成在底盘板材的切割轮廓上，不需要额外加装限位零件，转向最大角度控制在30度以内，避免大角度转向引发侧翻风险。后轮采用固定轴安装方式，轴座直接通过螺栓固定在底盘预设的安装孔位上，轮轴与轮孔之间预留了衬套安装间隙，可根据制作条件选配尼龙衬套或者微型轴承，进一步降低滚动摩擦阻力。

　　从安装边界来看，整车外形采用流线型水滴轮廓，车头位置做收窄尖化处理，能够有效降低滑行过程中的空气阻力，车尾做平直截断处理，减少尾部涡流带来的 drag 影响。车体总宽度控制在常规竞赛要求的800mm限值以内，轴距根据青少年乘坐的重心分布设置在1200mm左右，座舱位置的重心投影落在前后轮距的中心偏前位置，保证坡道滑行时前轮有足够的下压力维持转向可控性，同时避免重心过于靠前导致后轮抓地力不足出现甩尾。车体底部距离地面的最小间隙设置为80mm，能够适应竞赛场地常见的路面接缝、小坡度起伏场景，不会出现底盘剐蹭地面增加阻力的问题。

　　在实际使用场景中，这类结构除了面向青少年皂飞车竞赛之外，也可作为中小学工程教育的实践制作案例，所有板材零件均可通过激光切割或者线锯加工完成，不需要复杂的金属加工设备，装配流程不需要专业工装，普通爱好者按照定位孔位即可完成总装。设计过程中特意将所有受力点的位置做了板材加厚处理，乘员乘坐区域的板材厚度比边缘导流区域厚30%，在承受50kg以内乘员重量的前提下，整体车体自重控制在15kg以内，兼顾便携性与结构强度。轮系的安装孔位采用标准化间距设计，后期可根据不同赛事的路面条件更换不同宽度、不同材质的轮胎，不需要对底盘结构做二次修改。转向结构的拉索固定点预留了多档位调节位置，可根据不同乘员的操作习惯调整转向行程，适配不同臂长的青少年使用者。

　　从结构可靠性角度出发，整车没有设计复杂的传动或者制动结构，仅依靠轮系的滚动阻力配合脚部接触地面实现减速，完全符合无动力滑行赛事的安全规则要求，所有板材边缘均做了倒圆角处理，不存在尖锐突出的金属或者木质棱角，能够最大程度降低碰撞过程中的二次伤害风险。车体的拼接位置全部采用隐藏式连接设计，外表面没有突出的螺栓头或者连接件，既能够减少空气阻力，也能避免滑行过程中突出物勾挂衣物或者场地设施。
