带OLED显示屏的ESP32-C3开发控制板

　　这款集成OLED显示屏的ESP32-C3主控板，在嵌入式开发、小型智能设备搭建场景中适配性极强，日常做物联网节点原型、小型手持检测设备、桌面状态显示终端时，不用额外外接显示模块，能大幅缩减原型搭建的布线工作量。板载的0.42英寸OLED屏直接贴合在主板正面，屏幕下方预留的Type-C接口兼顾供电与程序烧录，插拔时不会和屏幕区域产生结构干涉，做外壳设计时不用额外给接口做偏移避让。

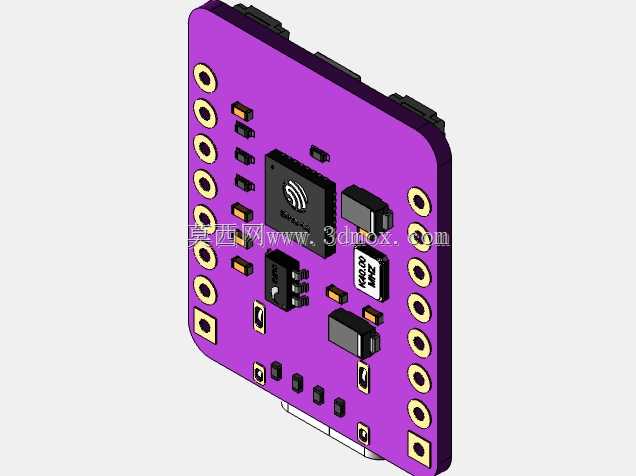

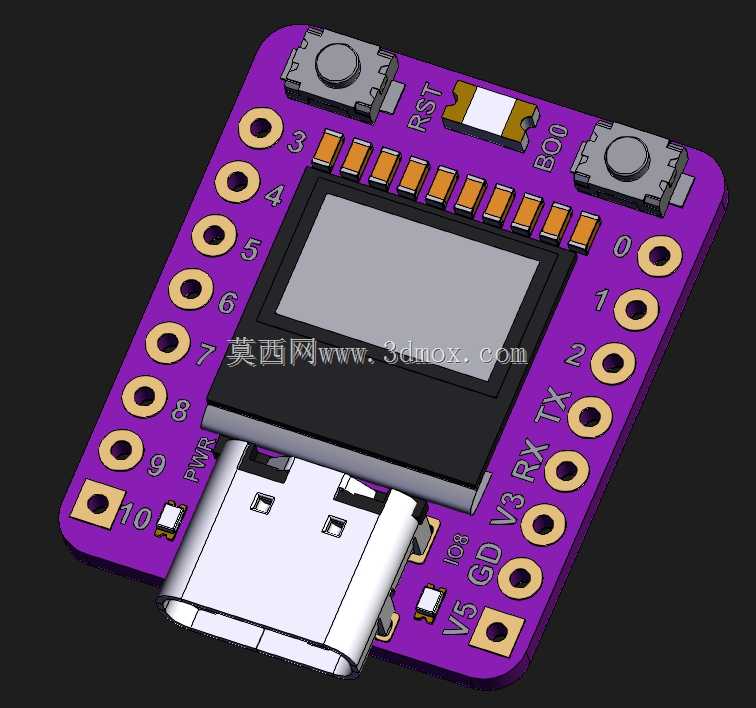

　　从结构设计角度看，整板采用紫色阻焊的PCB基材，板边均匀排布的12个半孔焊盘分别对应IO口、电源、串口通讯引脚，焊盘中心距统一为标准2.54mm，既可以直接插在面包板上做快速验证，也能通过排针焊接固定在定制载板上，安装孔位的边缘做了金属化包边，拧M2铜柱固定时不会出现PCB基材开裂的问题。板上两颗轻触按键分别布置在板卡上方的两个对角位置，按键行程为0.25mm，按压时不会和周边的引脚焊盘产生触碰，做面板开孔时按键的中心定位尺寸可以直接从模型上提取，不用反复打样调整开孔位置。

　　设计时特意将屏幕的排线接口压在屏幕本体下方，没有额外占用板边的布线空间，电源稳压芯片布置在Type-C接口侧方，工作时的发热区域远离屏幕排线，长时间连续运行不会因为热量堆积导致屏幕显示异常。板卡的整体厚度控制在1.6mm，加上Type-C接口的突出高度，整板最大厚度不超过8mm，做超薄外壳设计时内部预留9mm的安装间隙即可满足装配需求，屏幕表面到PCB背面的距离为6.2mm，外壳的屏幕视窗开孔可以直接贴合屏幕边缘做0.1mm的间隙配合，不用额外加缓冲泡棉也能避免屏幕被压坏。

　　实际选型使用时，这款主控板可以直接替代同尺寸的普通ESP32-C3最小系统板，自带的显示屏可以直接显示传感器数据、设备连接状态、参数配置菜单，不用额外占用I2C接口外接屏幕，对于做小型可穿戴设备、桌面环境监测节点的开发者来说，能省掉屏幕选型、排线焊接、结构适配的大量工作。建模时所有的元件高度都按照实际物料的最大公差做了冗余，比如按键的帽沿高度、USB接口的金属外壳突出量、焊盘的锡堆高度都做了0.1mm的余量预留，做结构干涉检查时不会出现虚拟装配没问题、实际组装卡壳的情况。板边的半孔焊盘做了沉金处理，焊接排针时的吃锡效果更好，大电流供电的引脚特意做了加宽走线，接5V供电时能承载最大500mA的输出电流，外接小型传感器、蜂鸣器这类外设不用额外补电源线。

　　在做设备集成时，这款板卡的安装固定可以选择两种方式，一种是利用板边的三个定位孔直接用铜柱固定在壳体内壁，定位孔的中心到板边的距离统一为3mm，外壳的固定柱做3.2mm的外径即可避开板上的走线；另一种是直接将板卡插在配套的底座载板上，载板上的排母对应板卡的半孔位置，插装后整体高度不超过12mm，适合做堆叠式的模块化设备。屏幕的显示区域做了黑边遮挡，建模时视窗的开孔尺寸比显示区域大0.2mm，装配后不会出现黑边外露的情况，屏幕的FPC排线弯折半径预留了3mm的空间，组装时不会因为排线弯折过度导致显示断线。
