M5堆栈适配多类型传感器安装结构件

在嵌入式智能硬件的结构集成工作中，传感器与主控单元的适配安装一直是影响开发效率的核心细节，尤其是针对M5 Stack这类模块化主控设备，原厂提供的基础STEP文件往往没有覆盖配套传感器的安装结构，很多开发者在做项目集成时，要么需要临时搭建简易固定结构，要么因为安装位不匹配导致传感器检测角度偏移、接线拉扯断裂，甚至在设备振动场景下出现传感器松脱的问题。这套适配结构的设计初衷，就是解决M5 Stack主控与常用传感器的集成安装痛点，覆盖超声波、光感、红外、LED灯条等多款常用外设的固定需求，让开发者不用再从零开始绘制安装支架，直接调用模型就能完成结构适配。

从实际应用场景来看，这类安装结构件可覆盖桌面级智能交互装置、小型自动化设备的工位检测单元、教育类机器人的感知模块安装、创客类智能硬件原型搭建等多个场景，不管是做固定工位的物料到位检测，还是做移动小车的避障感知，亦或是做桌面智能装置的环境光感应、状态指示，这套结构都能提供稳定的安装支撑。不同于通用型的万能支架，这套结构完全贴合M5 Stack主控的堆叠安装逻辑，安装位与主控的堆叠接口位置完全对齐，不需要额外在主控壳体上打孔，也不会遮挡主控的原有接口，安装后不会影响USB下载、电源接线、扩展模块堆叠等常规操作。

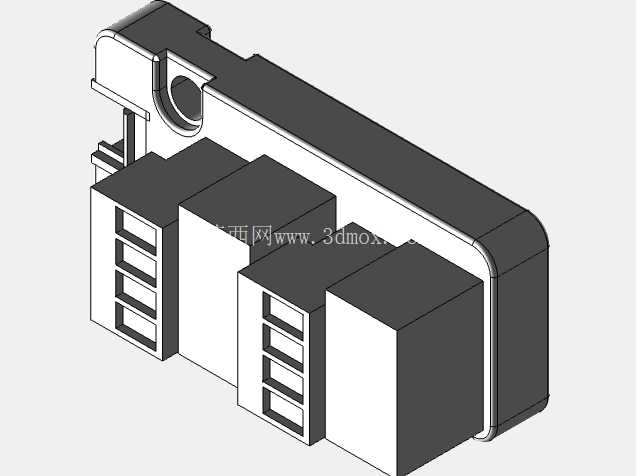

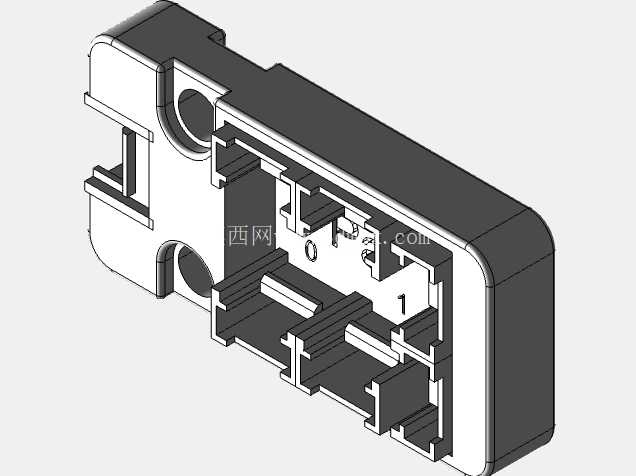

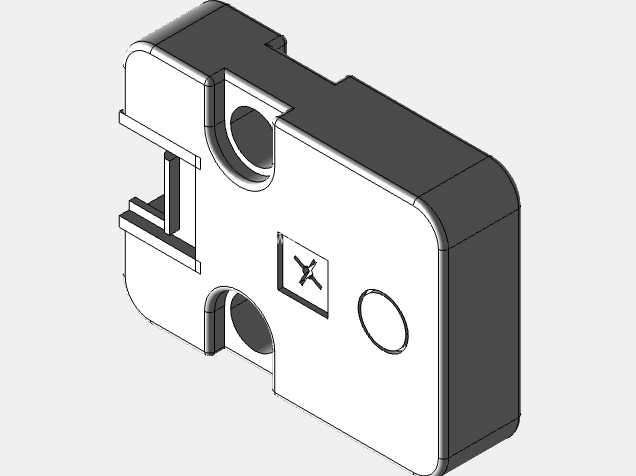

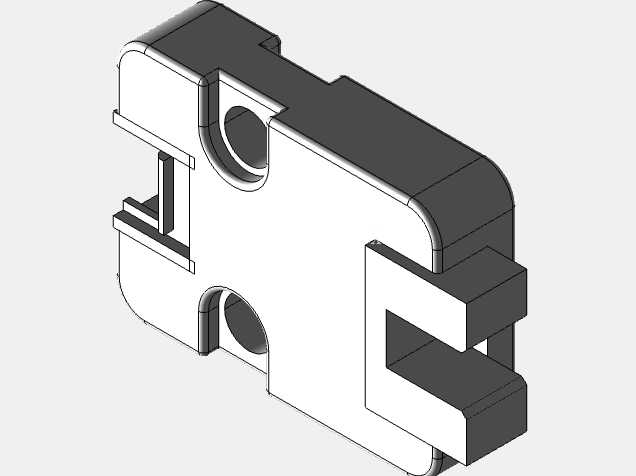

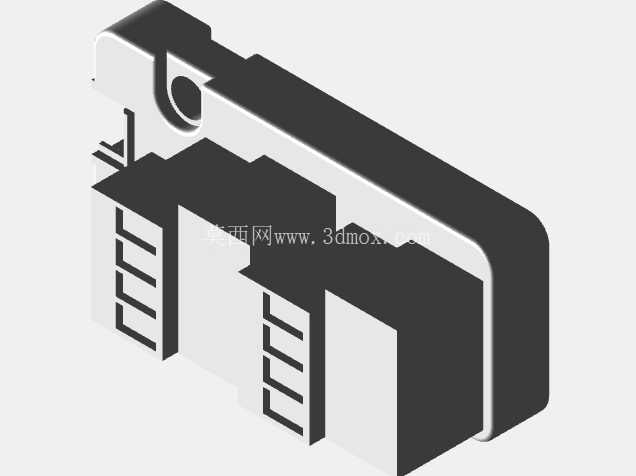

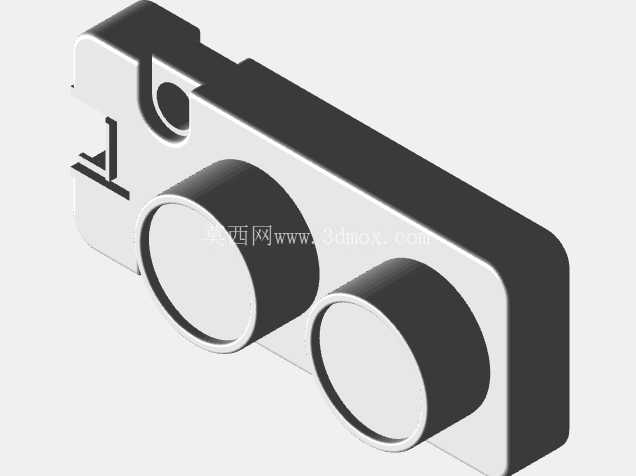

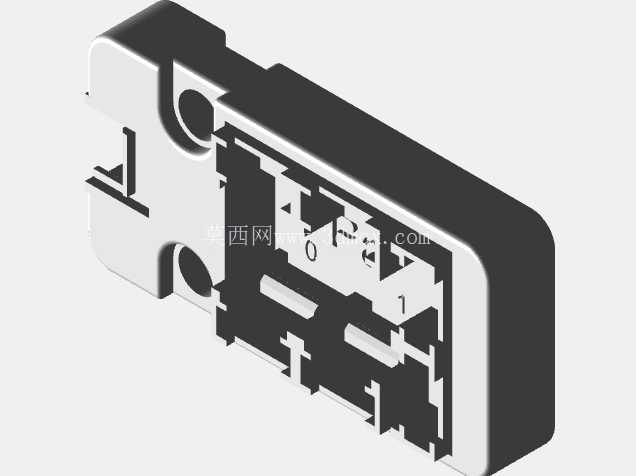

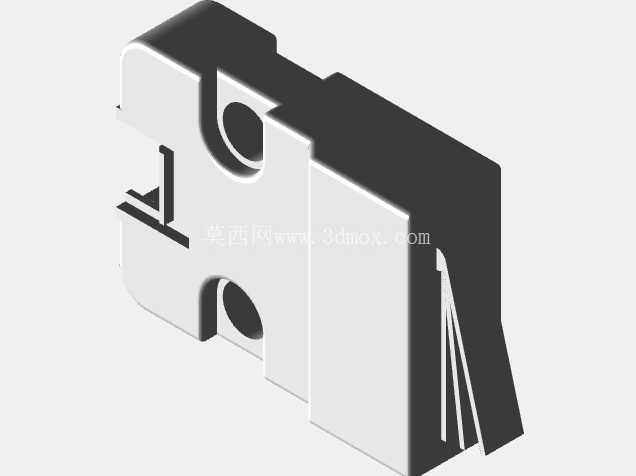

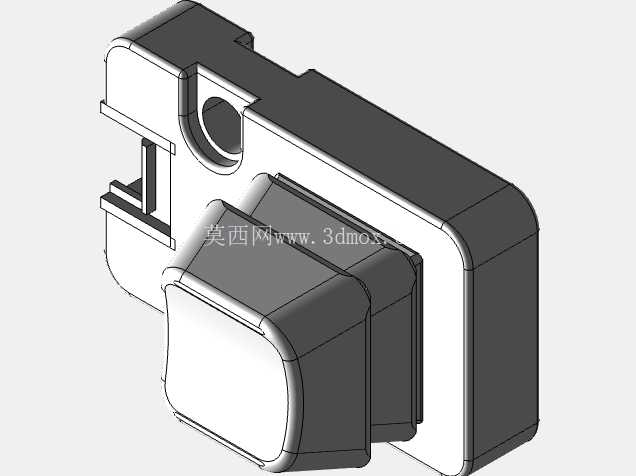

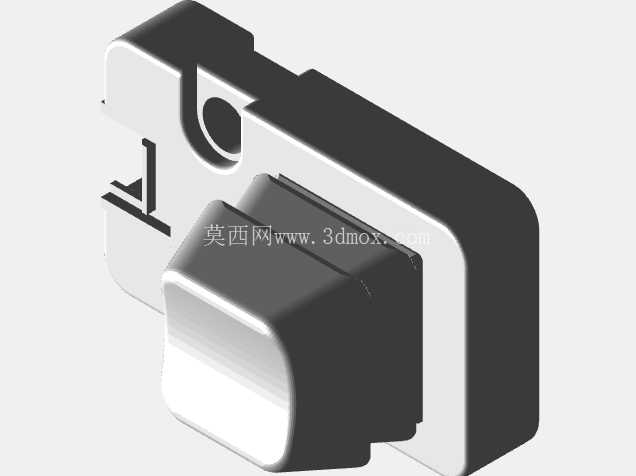

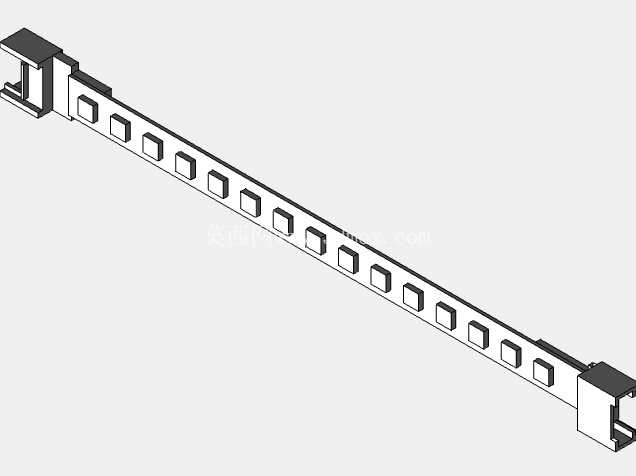

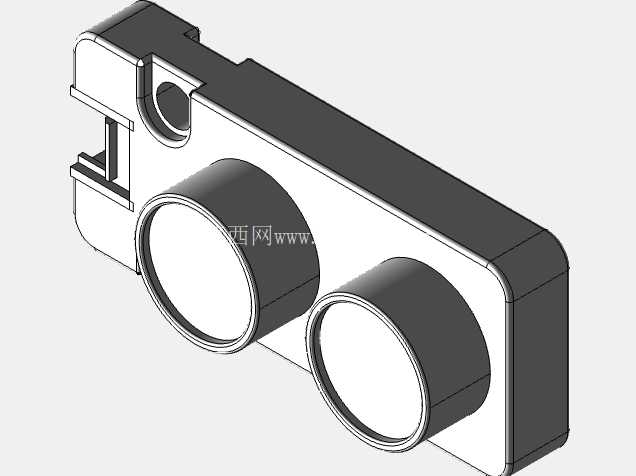

结构的功能特性设计完全围绕工程实际需求展开，首先是安装位的兼容性，不同类型的传感器对应不同的固定槽位：超声波传感器的安装位预留了收发探头的探出空间，避免结构件遮挡声波传输路径，保证检测距离的准确性；光传感器的安装位做了下沉式设计，让感光面与结构外表面齐平，减少周围杂散光的干扰，提升光照检测的精度；红外传感器的安装位预留了角度微调的间隙，可根据实际检测需求小范围调整探头的俯仰角度，不用重新加工结构就能适配不同的检测距离；LED灯条的安装位设计了走线槽，灯条的接线可顺着槽体引入主控的接线端口，避免线材外露被剐蹭，也让整体布线更加规整。

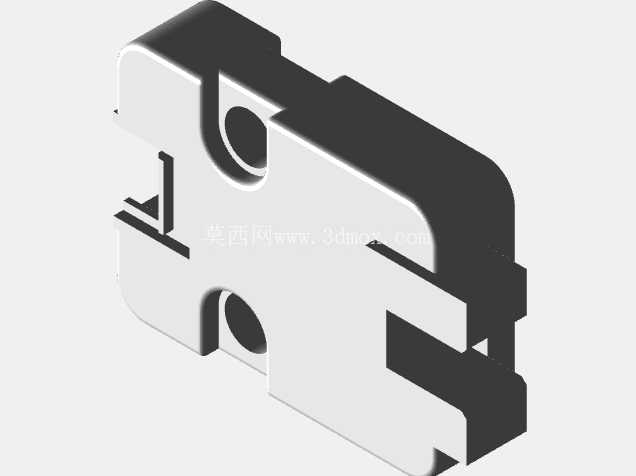

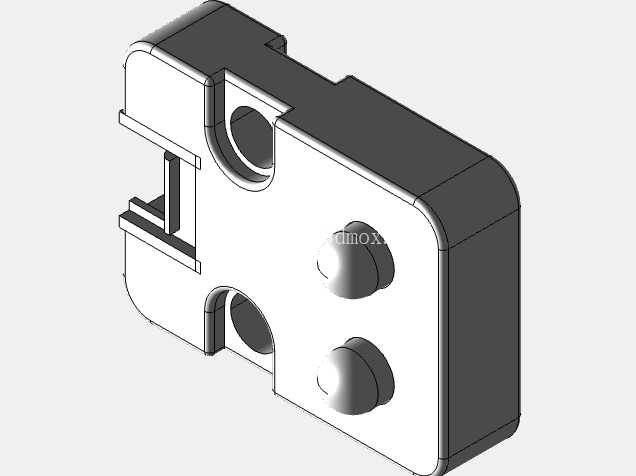

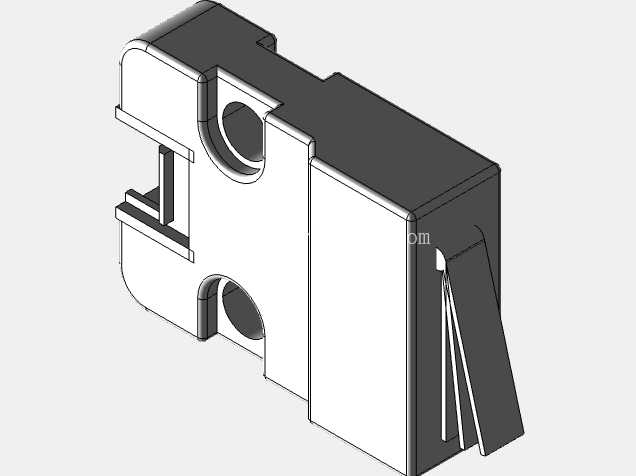

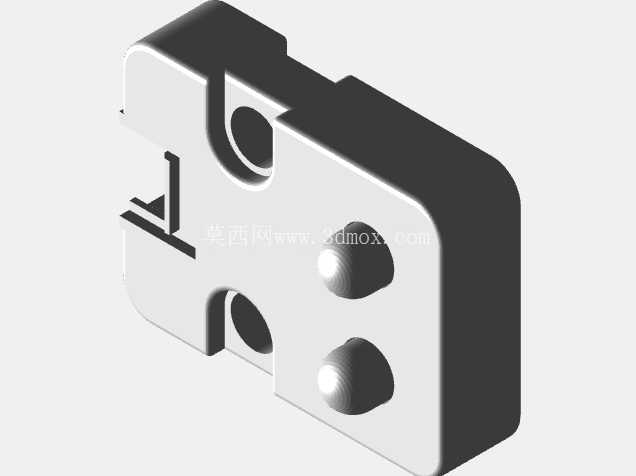

设计思路上完全遵循模块化集成的逻辑，没有做多余的装饰性结构，所有的结构特征都服务于安装固定与功能实现。主体结构采用与M5 Stack主控一致的块状外形，侧边的卡扣结构可直接卡入主控的堆叠槽，安装拆卸都不需要额外的紧固件，徒手就能完成传感器模块与主控的组合，在原型迭代阶段可以快速更换不同类型的传感器，提升调试效率。结构上的两处圆形开孔是对应主控的固定孔位，当需要将整套装置长期固定在设备机架上时，可通过M3螺丝穿过开孔完成锁紧，保证在设备持续振动的工况下也不会出现移位。

从外形尺寸与安装边界来看，整套结构的外轮廓完全匹配M5 Stack主控的截面尺寸，堆叠安装后不会超出主控的长宽边界，不会额外占用安装空间，对于安装空间受限的小型设备场景非常友好。结构的探出部分做了圆角处理，没有尖锐的棱角，在安装调试过程中不会划伤操作人员，也不会刮伤设备内部的其他线材。传感器安装面的平面度控制在0.1mm以内，保证传感器安装后不会出现倾斜，检测方向与设计方向保持一致。安装槽的尺寸公差按照3D打印常用的IT12级精度设计，不管是采用FDM3D打印制作原型，还是采用机加工方式做小批量零件生产，都不需要额外调整尺寸就能完成传感器的顺利装配，传感器装入后既不会因为槽位过松出现晃动，也不会因为槽位过紧导致装配困难。

在实际使用过程中，这套结构可以根据项目需求灵活搭配不同的传感器组合，不需要为每一种传感器单独设计安装支架，大幅减少结构设计的重复工作量。比如在做智能物料分拣的小装置时，可同时在支架上安装红外对射传感器与LED状态灯条，红外传感器检测物料到位信号，灯条直接显示设备的运行状态，整套结构直接堆叠在M5主控上就能完成组装，不需要额外的安装附件。在做桌面环境监测装置时，可更换为光传感器与超声波测距模块，光传感器检测环境亮度自动调节背光，超声波模块检测前方是否有人靠近实现自动唤醒，结构上的走线槽可将所有线材规整收纳，不会出现线材杂乱的问题。对于需要做结构二次修改的开发者，这套模型的特征树完全可编辑，可根据自己的实际需求增减安装位、调整结构尺寸，不用从零开始绘制基础外形，进一步缩短项目的开发周期。
