法兰式刚性轴联轴器结构设计方案

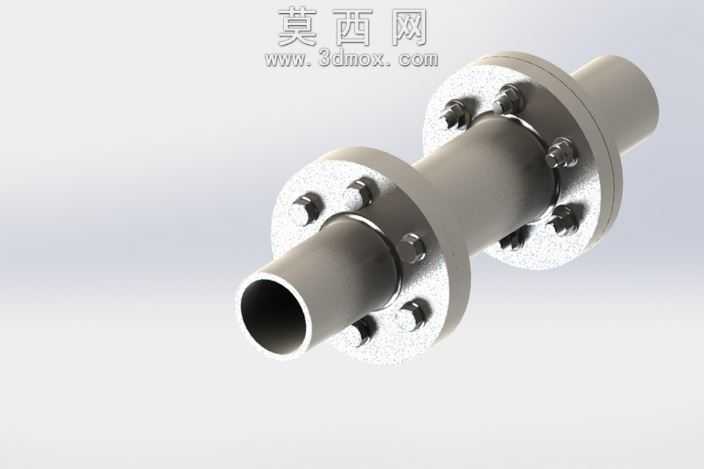

本作品为法兰式刚性轴联轴器的三维结构设计，整体采用轴对称布局完成建模，核心由两个对接法兰盘、中间连接套筒、周向均布的紧固螺栓组件构成。建模过程中首先以轴的公称直径为基准，确定中间套筒的内孔尺寸与壁厚参数，保证套筒与对接轴的配合公差符合过渡配合要求，避免轴连接后出现径向窜动。两个对接法兰盘分别与套筒两端一体成型，法兰盘的端面加工精度在建模时预留了对应粗糙度的渲染表现，法兰盘上沿圆周均匀开设六个螺栓通孔，孔位的分度圆直径经过扭矩校核计算，确保螺栓受力均匀，不会出现单根螺栓过载的情况。螺栓组件采用标准外六角螺栓配套防松垫圈，建模时还原了螺纹的牙型细节与螺栓头部的六角特征，装配时按照对角紧固的顺序完成约束，模拟实际装配中的工艺要求，避免法兰盘端面出现压紧力不均导致的翘曲问题。渲染阶段采用金属哑光材质表现主体结构的钢质属性，法兰端面与螺栓头部做了轻微的倒角高光处理，还原机械加工后的金属质感，背景采用浅灰色渐变突出主体结构的轮廓细节。该设计的核心思路是解决轴系传动中的刚性连接需求，相比挠性联轴器，刚性法兰联轴器具备更高的传动精度与扭矩承载能力，适用于对中精度良好、载荷平稳的轴系传动场景，建模过程中对所有配合面都做了干涉检查，确保各部件装配后无重叠、无间隙超差问题，整体结构紧凑，安装拆卸便捷，能够满足常规工业传动场景下的轴连接需求，同时预留了轴端的定位台阶，方便安装时快速完成两轴的对中校准，降低现场装配的调试难度。
