汽车传动系统离合器结构三维设计

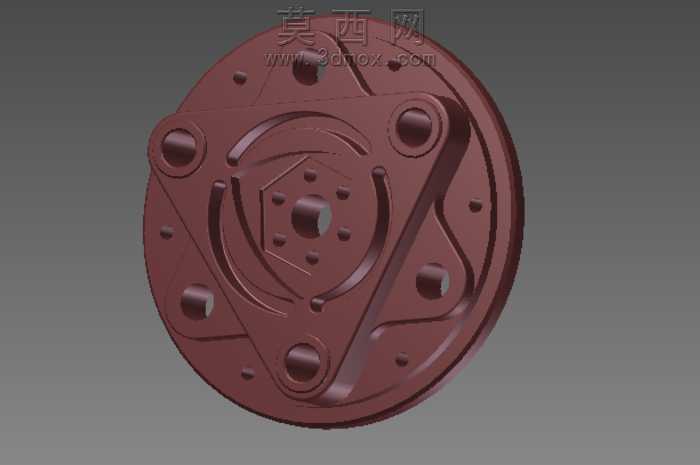

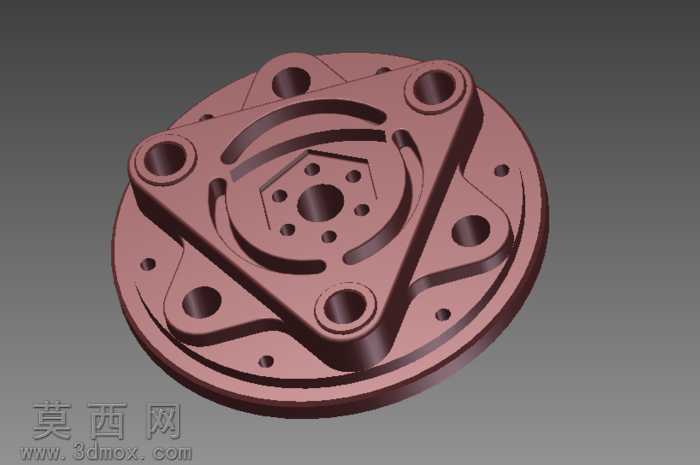

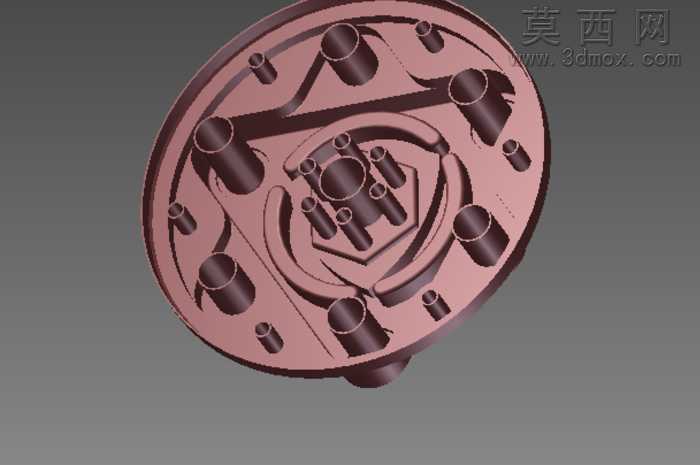

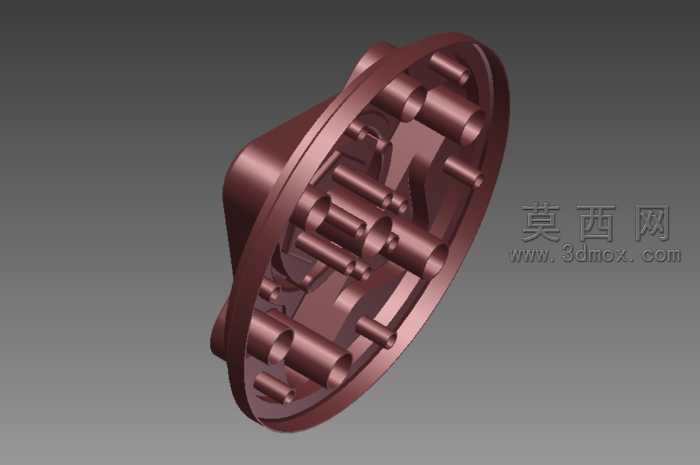

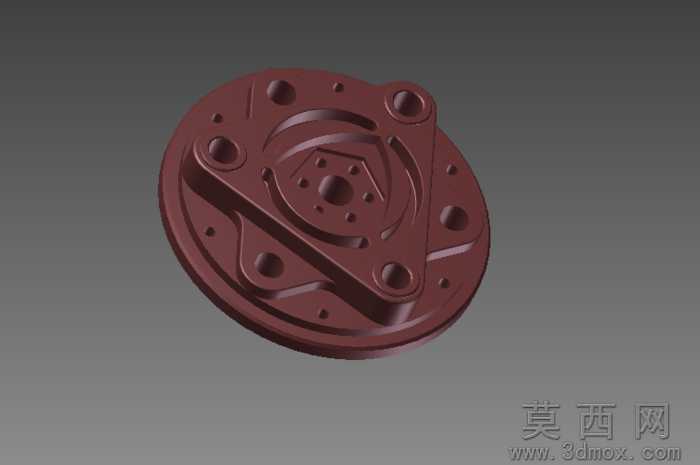

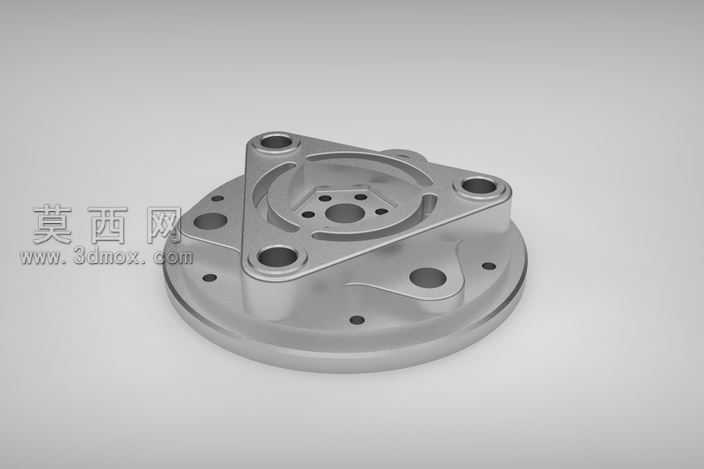

本作品为汽车传动系统核心部件离合器的三维结构设计，建模过程中先对离合器的实际功能需求进行拆解，明确其需要实现的动力接合、切断、缓冲减震等核心作用，以此为基础梳理整体结构逻辑。建模阶段先绘制中心轴孔的基准草图，确定动力输入输出的同轴度基准，再逐步向外延伸构建核心承压盘体结构：盘体整体采用圆形基体搭配三角加强筋布局，三个角位设置同轴安装通孔，孔位周边做加厚凸台处理，保障安装后的结构强度，避免长期受交变载荷出现开裂变形。盘体表面设计有多层弧形导向槽，用于配合摩擦片组件的滑动位移，槽体边缘做圆角过渡处理，减少应力集中的同时降低组件滑动时的磨损。中心区域设置六边形定位槽与多组均匀分布的小孔，分别用于定位压盘组件、安装缓冲弹簧与固定铆钉，所有孔位的位置度、同轴度公差都经过严格校验，保障装配后各组件的配合精度。材质渲染阶段选用铜基粉末冶金材质表现盘体，还原金属部件的哑光金属质感，对安装孔、导向槽的边缘做细微的倒角高光处理，凸显机械加工的工艺细节，背景采用渐变灰色调突出主体结构，通过光影调整清晰展现各层级结构的高低差与装配关系。设计过程中充分考虑离合器的实际工况，对受力集中的三角筋位、安装凸台做了加厚优化，在保障结构强度的前提下尽可能控制整体重量，兼顾轻量化与耐用性需求，整体结构完全匹配实装离合器的装配逻辑，可用于结构教学、装配模拟以及后续的工程化优化参考。
