钢管焊接式赛车防滚车架结构设计

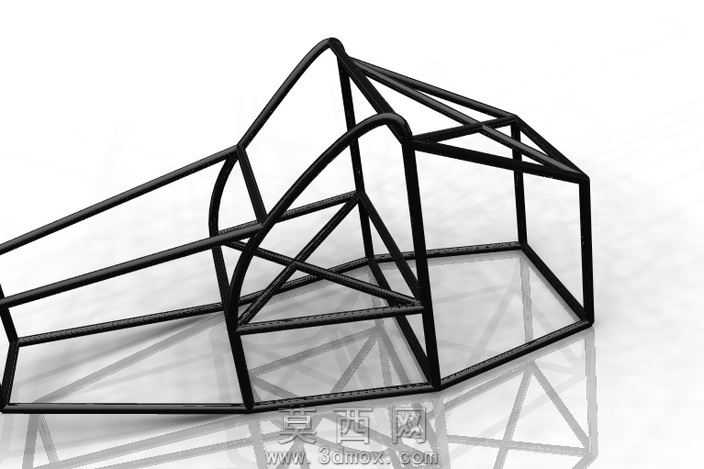

本作品为钢管拼接式赛车防滚车架三维建模成果，建模阶段以空间管桁架结构力学逻辑为核心依据，先完成整车座舱空间边界的基准草绘，明确驾驶位、操控组件安装区、动力总成预留区的空间尺寸阈值，再逐段绘制每根钢管的中心路径，所有路径节点均做圆角过渡处理，匹配实际弯管加工的工艺特性，避免尖锐弯折带来的应力集中问题。建模过程中对不同受力区域的管材做了差异化参数设置：主承力环、侧边防撞横梁采用大管径厚壁管材参数，斜向加强撑、顶部连接筋采用稍小管径参数，既保证整体结构的抗冲击、抗扭刚度，又合理控制整体框架重量。管材衔接处均做相贯线切割适配处理，每一处对接节点都贴合实际焊接装配的贴合要求，不存在错位、虚接的结构问题，完全符合钢管车架的实际加工逻辑。渲染阶段采用哑光黑金属材质模拟冷轧钢管的表面质感，搭配半透明反光地面凸显框架的空间透视关系，多角度展示了车架的前后错落结构、斜撑加强布局、底部安装基准面的设计细节。整体设计遵循赛车安全规范，框架结构形成多组闭合受力环路，在车辆发生翻滚、侧向碰撞时可通过多段管材的形变分散冲击力，为座舱内部预留充足的安全生存空间，同时底部预留的安装点位可适配悬架、动力单元、车身覆盖件的装配需求，兼顾结构安全性与整车装配的兼容性，可作为赛车车架设计、管桁架类结构教学的参考三维模型，清晰展现了空间框架类结构从受力规划到建模落地的完整设计思路。
