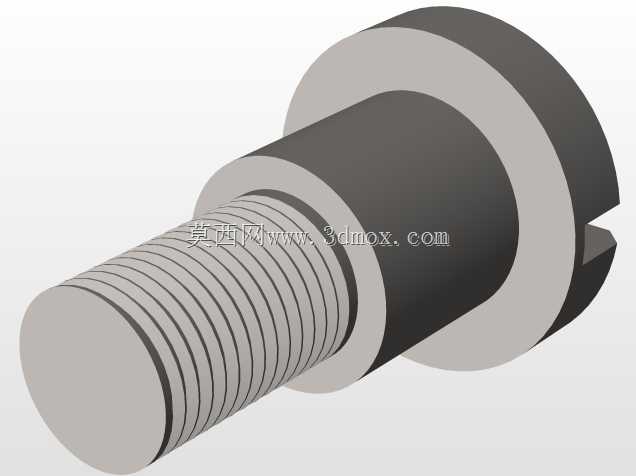

外螺纹带肩圆柱式传感安装基座结构

　　在工业传感检测的安装布局场景里，这类带肩外螺纹的圆柱结构件是传感单元装配环节里很常见的适配载体，很多接触式检测、位置触发类的传感单元都需要依托这类基座完成在设备机架、工装治具上的固定，避免传感元件直接受安装应力、设备运行振动带来的检测精度偏移。从结构功能来看，这个构件的大直径凸肩是核心的定位限位结构，安装时凸肩的端面会紧密贴合安装基面，既可以控制螺纹旋入的深度，保证传感单元的检测端面伸出量符合预设的检测距离要求，也能承担轴向的限位受力，避免设备运行过程中基座受外力出现轴向窜动，影响检测信号的稳定性。外螺纹段的设计是为了适配标准螺纹安装孔，不需要额外做复杂的法兰压装结构，直接通过螺纹旋入即可完成初步固定，配合凸肩的端面贴合，

　　能在紧凑的安装空间里实现可靠固定，很多自动化生产线的工位检测点、工装夹具的到位检测位置，安装空间往往十分局促，这种螺纹加凸肩的结构不需要预留螺栓紧固的操作空间，只需要在安装板上加工对应规格的螺纹底孔，就能完成装配，适配性很强。从设计思路上看，这类基座的尺寸匹配需要优先考虑两个边界，一个是螺纹段的公称直径和有效旋合长度，要匹配安装板的厚度，保证螺纹旋入后有足够的啮合牙数，能承受设备运行带来的振动载荷，不会出现松脱；另一个是凸肩的外径和厚度，凸肩外径要比螺纹大径大出足够的尺寸，保证端面贴合时有足够的接触面积，分散压紧应力，避免安装时压应力集中损坏安装基面或者基座本身，同时凸肩的厚度也要兼顾结构强度和整体安装长度，

　　不能因为凸肩过厚导致整体安装长度超出空间边界，干涉周边的运动部件。圆柱主体的光滑段是衔接凸肩和螺纹段的过渡部分，这部分的直径和螺纹大径的衔接处做了平滑的过渡处理，避免应力集中，在长期受振动载荷的工况下，过渡位置不会因为应力集中出现断裂失效。实际应用中，这类基座的内孔通常会用来穿装传感元件的线缆或者容纳传感芯体，所以内孔的直径公差需要和传感单元的外径做适配，保证传感单元装入后不会出现径向晃动，同时内壁的粗糙度要控制在合理范围，避免刮伤传感元件的外壳或者线缆绝缘层。安装边界方面，需要注意螺纹段旋入安装板后，伸出安装板背面的长度不能干涉板后的布线或者其他构件，凸肩的端面要和安装基面保持垂直，否则会导致装入的传感单元轴线出现偏斜，

　　检测端面和被测物体的平行度超差，最终影响检测精度，比如在到位检测场景里，如果传感单元偏斜，可能会出现检测距离变短、信号触发滞后的问题，直接影响生产线的工位节拍准确性。另外这类结构的材质选择通常会根据使用工况调整，普通车间工况下用常规的结构钢做表面发黑处理即可，有防腐要求的场景会选用不锈钢材质，避免长期接触切削液、车间潮气出现锈蚀，导致螺纹卡死无法拆卸维护。在建模过程中，螺纹段的特征处理要注意和实际加工的螺纹牙型匹配，不需要做过于精细的全牙型建模时，也要保证螺纹大径、小径、螺距的参数和标准螺纹一致，避免后续出工程图或者做装配干涉检查时出现尺寸偏差，凸肩和圆柱段的同轴度公差要在建模时就通过基准对齐做好约束，保证后续加工出来的零件各段同轴度符合装配要求，不会出现传感单元装入后卡滞的问题。很多刚接触结构设计的工程师在做这类基座设计时，容易忽略凸肩端面和螺纹轴线的垂直度要求，实际装配后就会出现传感单元歪扭的问题，反复调整安装也没法保证检测精度，所以在建模阶段就要把对应的形位公差要求通过基准参考体现出来，给后续的加工环节明确精度要求。还有一个容易被忽略的细节是螺纹段的起始端倒角，这个倒角不仅是为了安装时方便旋入螺纹孔，也能避免螺纹起始端的毛刺在安装时刮伤螺纹孔的牙型，导致螺纹配合松动，倒角的尺寸通常要和螺纹公称直径匹配，不能过大也不能过小，过大可能会减少有效螺纹的啮合长度，过小则起不到导向作用。
