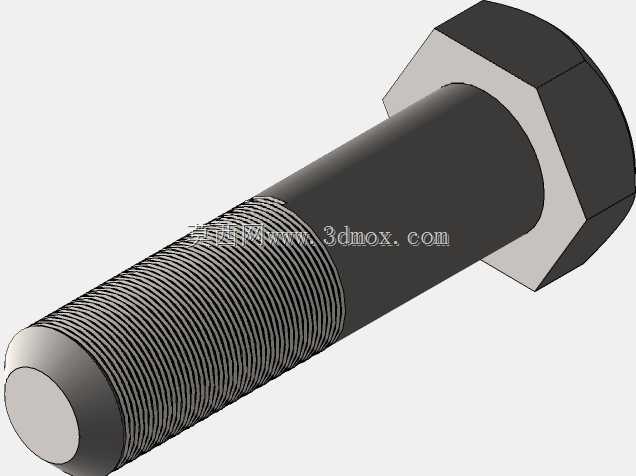

M24规格110mm长度外六角紧固螺栓

　　在重型机械机架拼接、大型管道法兰对接、重载设备基座固定这类对连接强度有明确要求的场景里，六角头螺栓是应用频次极高的可拆卸紧固元件，本次涉及的M24规格110mm长度款，适配的是需要中等穿接厚度的连接工位。从实际选型逻辑来看，M24的公称直径对应螺纹大径24mm，粗牙螺距3mm的常规配置，能在保证足够抗拉强度的同时，兼顾现场安装时的对中容错率，不会因为螺纹过密导致拧入时卡滞，也不会因为螺距过大造成螺纹自锁性能不足。110mm的总长度设计，是经过多场景安装边界核算的：当连接两层总厚度在70-85mm区间的钢制构件时，配合标准平垫、弹簧垫以及M24六角螺母拧紧后，螺栓露出螺母的螺纹长度能控制在2-3牙，既符合机械安装规范里的外露牙数要求，避免过长的螺杆干涉周边其他部件，也不会因为螺杆过短导致螺纹啮合长度不足，留下受拉脱扣的隐患。

　　从结构设计细节来看，这款螺栓采用标准外六角头部，对边尺寸符合通用紧固件国标要求，现场施工时不管是用普通活动扳手、定扭矩套筒还是气动拧紧工具，都能直接匹配对应的操作尺寸，不需要定制特殊工装。头部与螺杆衔接的位置做了标准的过渡圆角，这个细节很容易被忽略，但在实际受载时，圆角能大幅降低应力集中系数，避免螺栓在头部与杆部的交接位置出现疲劳断裂——尤其是在有振动载荷的设备上，比如破碎机机架、振动输送机的侧板连接，这个过渡结构的抗疲劳优势会非常明显。螺杆部分的螺纹段长度做了适配性设计，不是全螺纹结构，靠近头部的位置保留了一段光杆，这段光杆的直径略小于螺纹大径，安装时光杆部分与被连接件的安装孔形成间隙配合，既能在穿装时起到导向作用，也能在承受横向剪切载荷时，让光杆部分承担主要剪切力，比全螺纹螺栓的抗剪性能提升不少，适合有一定横向载荷的连接工位。

　　在实际工程应用里，这类螺栓的适用场景覆盖很广：钢结构厂房的次梁与主梁的辅助连接、重型设备的地脚预留孔二次紧固、大型阀门与管道法兰的对接、液压站的阀块基座固定，都能见到同规格螺栓的应用。建模时的细节处理也贴合实际生产要求，螺纹部分采用精确的牙型轮廓建模，不是简单的贴图示意，在做虚拟装配、干涉检查时，能真实还原螺纹与螺母、螺纹孔的啮合状态，不会出现虚拟装配时间隙异常的问题；头部的六角棱边做了符合实际冷镦工艺的微小倒角，还原了量产紧固件的真实外形，不是尖锐的直角结构，避免在工程图导出、装配仿真时出现棱边干涉的误判。光杆部分的表面粗糙度、螺纹部分的牙底圆弧都做了符合加工实际的还原，不管是用来做装配演示动画、设备维修备件的三维示意，还是做有限元受力分析的前置模型，都能直接调用，不需要再做过多的细节修正。

　　从安装边界来看，这款螺栓对应的安装孔推荐直径为26mm，既能保证穿装时的顺畅度，也不会因为孔间隙过大导致连接副受载时出现滑移；拧紧时的推荐扭矩符合8.8级强度等级的对应要求，安装空间上，六角头部的外接圆直径决定了扳手操作需要的最小回转空间，在做结构布局时，需要在螺栓头部周边预留足够的扳手操作空间，避免出现螺栓到位后没有拧紧操作空间的问题，这也是很多新手设计时容易遗漏的点——只考虑螺栓的穿装空间，忽略了工具的操作空间，导致现场安装时只能用薄壁套筒甚至打磨扳手才能操作，大幅降低施工效率。这款螺栓的三维模型在建模时就还原了所有关键安装尺寸，设计人员在做设备布局时，可以直接把模型调入装配体，核对安装空间、干涉情况，提前规避现场安装的各类问题，减少后期的设计变更。
