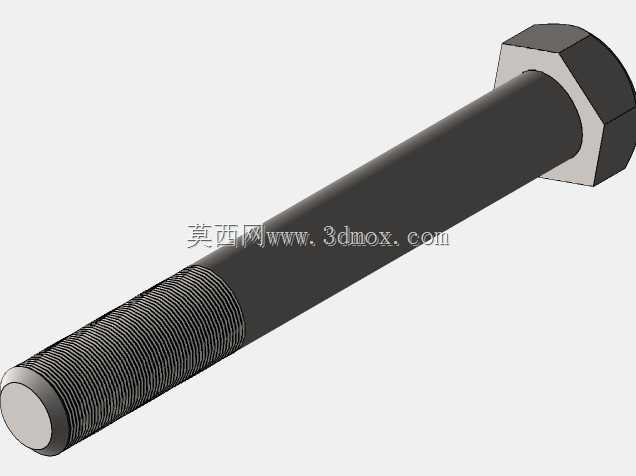

M24规格150mm长度外六角紧固螺栓

　　在重型钢结构机架拼接、大型管道法兰对接、重载设备机脚固定这类对连接强度有明确要求的工程场景里，适配的外六角螺栓是整个连接副里最核心的受力部件，M24公称直径、150mm公称长度的这款六角螺栓，就是针对中等厚度连接件的紧固需求设计的。从实际选型的角度看，这类螺栓的应用场景覆盖很广，不管是车间里重型输送线的机架横梁连接，还是化工领域常压管道的法兰组对，或是大型冲压设备的防护壳体与主体框架的固定，只要连接件的总叠合厚度在90mm到120mm区间，搭配对应厚度的平垫、弹垫或者防松螺母，就能形成可靠的刚性连接。

　　设计这类螺栓的时候，首先要明确受力边界：M24的粗牙螺纹螺距为3mm，螺纹段长度按照常规外六角螺栓的设计规范，取公称直径的2倍左右，也就是约48mm的有效螺纹长度，剩下的杆部为光杆段，光杆段的直径与螺纹大径保持一致，这样在穿入安装孔的时候，既能保证顺利对位，又能让光杆部分承受安装过程中的径向剪切力，避免螺纹段受剪导致牙型变形，后续拆卸维护的时候出现卡滞。螺栓头部采用标准外六角结构，对边尺寸符合通用紧固件的标准要求，普通的36号开口扳手、套筒或者气动扳手都能直接适配，不需要定制专用的拆装工具，现场施工的时候能大幅提升装配效率。头部与杆部的过渡位置做了圆角处理，这个细节很关键，因为螺栓受拉的时候，头杆结合处是应力集中最明显的位置，合适的圆角半径能分散应力，避免在交变载荷下出现头部断裂的失效问题。

　　从安装边界来看，这款螺栓的总长度为150mm，安装前需要确认被连接件的通孔直径，常规场景下通孔直径取25mm到26mm即可，如果是需要频繁拆装的检修位，通孔可以适当放大到27mm，但不能超过28mm，否则会降低螺栓连接的接触面压，导致预紧力不足。螺栓伸出螺母的长度需要控制在2到3个牙距，也就是6mm到9mm，既不能太长导致螺纹外露过多容易积灰锈蚀，也不能太短导致螺母啮合牙数不足，受力时出现滑牙。在做三维建模的时候，螺纹部分没有采用全牙型的细节建模，而是用装饰螺纹线配合简化的牙型轮廓来表达，这样既能在工程图里正确标注螺纹规格，又不会因为过多的三角面导致模型卡顿，适合在大型装配体里批量调用，不会拖慢整体的装配运行效率。

　　实际使用中，这类螺栓的预紧力需要按照性能等级来控制，如果是8.8级的螺栓，推荐的预紧扭矩大概在650N·m左右，现场施工如果没有扭矩扳手，可以参考普通成年工人用1米长加力杆拧到弹垫完全压平的状态，不过对于有振动载荷的设备连接位，比如破碎机机架、振动输送机的连接点，最好搭配防松螺母或者螺纹锁固胶，避免长期振动下螺母回转松脱。螺栓的光杆部分在安装时要注意避免磕碰，如果光杆表面出现明显的凹痕或者划伤，会导致应力集中点出现，受拉时容易在划伤位置发生断裂，所以装配前要检查杆部的表面质量，有明显损伤的螺栓不能用在主受力的连接位置。另外在做管道布置相关的装配时，要注意螺栓穿入方向保持一致，螺母统一放在法兰的同一侧，这样后续检修的时候拆装更方便，也能避免螺纹外露部分在管道介质侧出现腐蚀，影响连接寿命。
